Источник питания АКИП-1126

• 1 канал: до 36 В/ 40 А (1 мВ, 1 мА), 1440 Вт;
• вр. нарастания 1 мс;
• формирование импульсного напряжения от 50 мс (нарастание/вершина/спад);
• уровень пульсаций Uвых 5мВскз;
• память 10 профилей (запись/вызов), 10 программ для создания тестовых последовательностей напряжения (до 150 шагов: команды SCPI);
• парал./послед. соединение источников (до 4-х);
• внутр. таймер (1с…100ч); 4-х пр. подкл. удаленной нагрузки (компенсация пад. U до 2В);
• монтаж в 19 стойку (высота 4,5 см);
• доп. выход 5 В/1 A;
• аналоговый вход для регулировки Uвых и Iвых (сигнал 0…10В/ сопротивление 0…5 кОм);
• интерфейс USB (опция: GPIB+LAN), ПО

Источники питания АКИП 1126 при выходной мощности 1440 Вт имеют корпус стоечного форм-фактора высотой всего 1U, что позволяет монтировать их в 19” стойки и шкафы без применения опциональных монтажных панелей (rack mounts panel).

Плотность компоновки в стойке обеспечивается наличием вентиляционных отверстий на передней и задней панели (а не в верхней или нижней части), что исключает необходимость оставления зазора для отвода тепла.

Съёмные упоры-ручки и проушины для монтажа в стойку в стандартной комплектации обеспечивают использование в стойках.

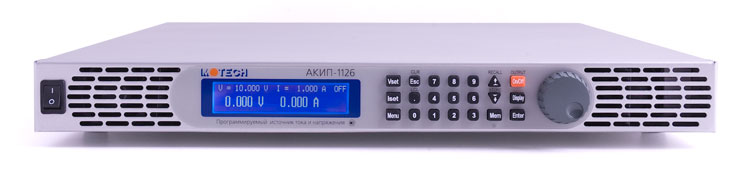

Интерфейс управления на передней панели позволяет быстро и легко выполнять регулировки выходных параметров источника АКИП-1126 при помощи цифровых клавиш «0…9» с десятичной точкой, цифрового регулятора и функциональных кнопок. Цифровые клавиши наиболее удобны для быстрого ввода нового значения параметра, а роторный регулятор обеспечивает прецизионную регулировку напряжения (вверх/вниз) при включённой на выход нагрузке.

Источники имеют режим программирования (Program Mode function) с возможностью формирования до 10 программ (макс. 150 шагов) для создания необходимых профилей тестирования в различных приложениях без необходимости подключения к ПК и задействования возможностей ПО (предварительное написание программы с помощью SCPI команд ДУ).

С целью исключения случайных ошибок оператора и нежелательной смены регулировок источники оборудованы функцией блокировки органов управ-ления передней панели.

Монохромный графический ЖК-дисплей высокого разрешения для удобного считывания экранной информации с отображением необходимых данных (функ-циональные состояния, значения выходных параметров).

Источники питания АКИП-1126 разработаны и изготовлены на высоком техническом уровне, который обеспечивает стабильные и неискажённые выходные параметры питания (пульсации < 5 мВ скз), точность измерения напряжения и тока встроенными приборами (0,05% + 10 мВ), а также высокое программное разрешение (1 мВ / 1 мА).

В целях обеспечения требований по ЭМС встроенная система компенсации реактивной мощности обеспечивает значение реально потребляемой мощности от сети ~ до 99%, что повышает эффективность импульсных преобразователей блоков питания источников и снижает уровень вносимых ими гармонических искажений по току в сеть питания.

В целях защиты источников при тестировании реализованы: режимы OVP (защита от перенапряжения), OCP (защита от сверхтоков), OTP (защита от перегрева). При наступлении одного из указанных условий (состояний) – производится отключение питания от подключённой нагрузки.

Благодаря наличию режима «Ведущий/Ведомый» (Master/Slave) в источниках питания АКИП-1126 с помощью интерфейса RS-485 и штатного соединительного кабеля, доступно как параллельное (для увеличения значения выходного напряжения), так и последовательное соединение (для получения максимального выходного тока) источников в тех случаях и приложениях, когда диапазона выходных параметров недостаточно для питания нагрузки.

При этом всё управление схемой соединения нескольких ИП и необходимые регулировки производится с панели только одного источника, определённого созданной системе, как «Ведущий».

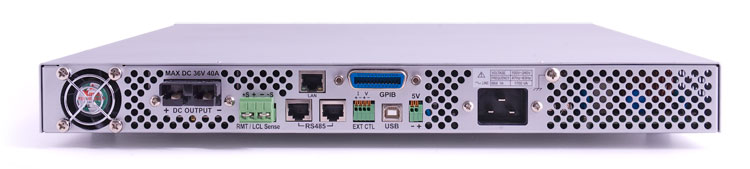

Источники АКИП-1126 с коммутационных колодок и гнёзд на задней панели обеспечивают как управление по интерфейсу USB, так и аналоговое программирование в стандартной комплектации, опционально предлагается объединённый интерфейс LAN/GPIB («2 в 1»). При этом по интерфейсу LAN (ЛВС) обеспечивается дистанционное управление источником и мониторинг через стандартный браузер, например Microsoft Internet Explorer.

• низкий уровень пульсаций и шумов;
• высокоточное измерение напряжения и тока (базовая погрешность 0,05%);
• возможность формирования импульсов тока и напряжения с фронтом 1 мс и длительностью от 50 мс;
• последовательное и параллельное соединение до 4-х источников для формирования систем с макс. U вых до 400 В, макс. Iвых до 160 А;
• защита от перегрузки, переполюсовки, перенапряжения, перегрева;
• электронное отключение нагрузки, таймер отключения (1 с … 100 ч);
• система компенсации реактивной мощности;
• цифровая индикация тока и напряжения (4 разряда, СДИ);
• формирование до 10 программ тестирования (максимально до 150 шагов) при помощи ПО;
• сохранение / вызов настроек (10 ячеек);
• интерфейсы управления: USB, управляющий аналоговый вход (0 – 10 В, 0 – 5 кОм), LAN+GPIB (опция);
• съемная колодка для быстрого подключения нагрузки;
• изготовление под 19'' стойку, монтажные принадлежности в комплекте поставки.

• Источник питания АКИП-1126;
• Кабель питания;
• Колодка для подключения нагрузки;
• Комплект для монтажа в 19" стойку;
• Руководство по эксплуатации.
