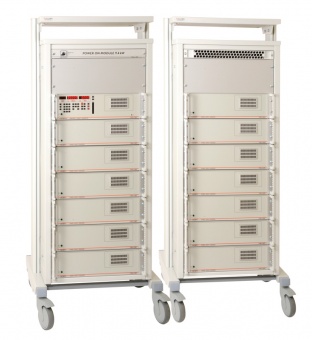

Источник питания АКИП-1136M-18-250

• Линейный источник питания: P_вых 4480 Вт;
• Диапазон U_вых: 18 В;
• Диапазон I_вых: 250 A;
• Генерация напряжения и тока произвольной формы: 1000 точек (Arb);
• Высокая скорость нарастания и спада Uвых (2 В/мкс);
• Возможность импорта реальных сигналов из устройств хранения цифровых данных или систем регистрации информации;
• Режимы стабилизации напряжения (CV) и тока (СС);
• 2 цифровых 5-ти разрядных индикатора тока и напряжения;
• Выход обратной связи “sense” для подключения удаленной нагрузки;
• Внутренняя память на 1000 ячеек , внешняя карта SRAM (до 2 МБ);
• Интерфейсы дистанционного управления: GPIB, аналоговый вход (программирование и мониторинг);
• Режим импульсного тока 3хIном. – опция 8810/103;
• Внутренняя память (100 ячеек): профили настройки- запись/вызов;
• Удобное программное обеспечение с библиотекой готовых форм;
• Высокая стабильность, малый дрейф, низкие пульсации;
• Алюминиевый корпус, встраиваемый в стойку 19″;
• Форм-фактор: управляемый модуль + 13 блоков расширения, источники поставляются в двух подкатных 19” шкафах.

Параметр	АКИП- 1136M-16-280	АКИП- 1136M-18-250	АКИП- 1136M-20-225	АКИП- 1136M-24-190	АКИП- 1136M-32-140	АКИП- 1136M-40-115	АКИП- 1136M-48-95	АКИП- 1136M-64-70	АКИП- 1136M-80-56	АКИП- 1136M-100-45
Диапазон выходных напряжений и токов
Выходное напряжение, В	16	18	20	24	32	40	48	64	80	100
Выходной ток, А	280	250	225	190	140	115	95	70	56	45
Установка выходных параметров
Дискретность установки	1 мВ, 1 мА	1 мВ, 1 мА	2 мВ, 2 мА	2 мВ, 2 мА	2 мВ, 5 мА	5 мВ, 10 мА	5 мВ, 10 мА	5 мВ, 20 мА	5 мВ, 20 мА	10 мВ, 20 мА
Погрешность установки U	0,025% +10 мВ						0,025% +20 мВ
Погрешность установки I	0,1% +10 мА	0,1% +10 мА	0,1% +20 мА	0,1% +40 мА	0,1% +80 мА	0,1% +100 мА	0,1% +100 мА	0,1% +120 мА	0,1% +130 мА	0,1% +160 мА
Погрешность изменения U	0,1% + 10 мВ						0,1% + 20 мВ
Погрешность изменения I	0,1% +10 мА	0,1% +10 мА	0,1% +20 мА	0,1% +40 мА	0,1% +80 мА	0,1% +100 мА	0,1% +100 мА	0,1% +120 мА	0,1% +130 мА	0,1% +160 мА
Стабилизация напряжения (CV)
Нестабильность при изменении I нагрузки от 0 до 100 %	2 х 10-5 + 2 мВ
Нестабильность при изменении температуры	10-4/ К
Нестабильность при изменении U питания ±10 %	5*10-5
Уровень пульсаций (Uскз), до 1 МГц	2 мВ	2 мВ	1 мВ	1 мВ	1 мВ	2 мВ	2 мВ	1 мВ	1 мВ	1 мВ
Дрейф за 8 часов	10-4
t уст. при изменении нагрузки от 20 до 100 % и компенсации в пределах 0,2 % Uном.	< 600 мкс	< 600 мкс	< 300 мкс	< 300 мкс	< 300 мкс	< 200 мкс	< 200 мкс	< 200 мкс	< 200 мкс	< 200 мкс
Время отклика U выхода на изменения в опорных точках, при Cвых отклонения (без нагрузки/номинальной нагрузки): 0 - Uном, tr (10 ... 90 %); Uном – 0 В, tf (90 ... 10 %)	< 10 мкс; < 10 мкс	< 11 мкс; < 11 мкс	< 12 мкс; < 12 мкс	< 15 мкс; < 15 мкс	< 20 мкс; < 20 мкс	< 25 мкс; < 10 мкс	< 30 мкс; < 30 мкс	< 40 мкс; < 40 мкс	< 50 мкс < 50 мкс	< 60 мкс < 60 мкс
Стабилизация тока (CC)
Нестабильность при изменении U на нагрузке от 0 до 100 %	2 х 10-4
Нестабильность при изменении U питания ±10 %	10-4
Нестабильность при изменении температуры	2 х 10-4/ К
Уровень пульсаций (Iскз), до 1 МГц	0,5 мА	1 мА	1 мА	1 мА	1 мА	0,5 мА	1 мА	1 мА	1 мА	1 мА
Дрейф за 8 часов	5 х 10-4
Время отклика Iвых. на изменения в опорных точках, при Cвых. отклонения (без нагрузки / номинальной нагрузки): 0 – Uном, tr (10 ... 90 %); Uном – 0 В, tf (90 ... 10 %)	< 0,2 мс; < 0,2 мс
Дистанционное управление
Интерфейс	GPIB, USB (опция)
Интерфейс аналогового дистанционного управления	0…10 В (программирование / мониторинг)
Формирование сигнала произвольной формы
Количество точек	От 2 до 1000
Данные точки	Напряжение, ток и размер (время) шага
Время шага	От 200 мкс до 100 с (для каждой точки интерполяции)
Режим последовательности	Бесконечный или от 1 до 255 циклов повторения
Режим запуска	Ручной, внешний по импульсу ТТЛ-уровня и удаленно командами управления
Память	1000 точек (внутренняя), карта SRAM (совместима с JEIDA 4.0) до 2 мб
Общие характеристики
Напряжение питания	3 фазы, 400 В ±10 %, 48~65 Гц
Потребляемая мощность	10500 ВА
Разрешение дисплея	Два 5-разрядных цифровых индикатора напряжения и тока
Рабочие условия	0…40 °C
Условия хранения	-20…70 °С
Габаритные размеры	434 ×134,5 × 437 мм (1 блок мощностью 320 Вт)
Масса	≤ 18 кг для 1-го блока мощностью 320 Вт

№	Наименование	Количество
1	Источник питания АКИП-1136M-18-250	1
2	Подкатная стойка 19"	2
3	Соединительная шина 120 мм2	2
4	15-контактный кабель управления	13
5	Карта памяти 512 кБ	1
6	Кабель питания	1
7	Руководство по эксплуатации	1

• TOE 9101, опция

Купить источник питания АКИП-1136M-18-250 вы можете, отправив заявку на электронную почту, сделав заказ по телефону, либо оформив покупку через корзину на нашем сайте.
