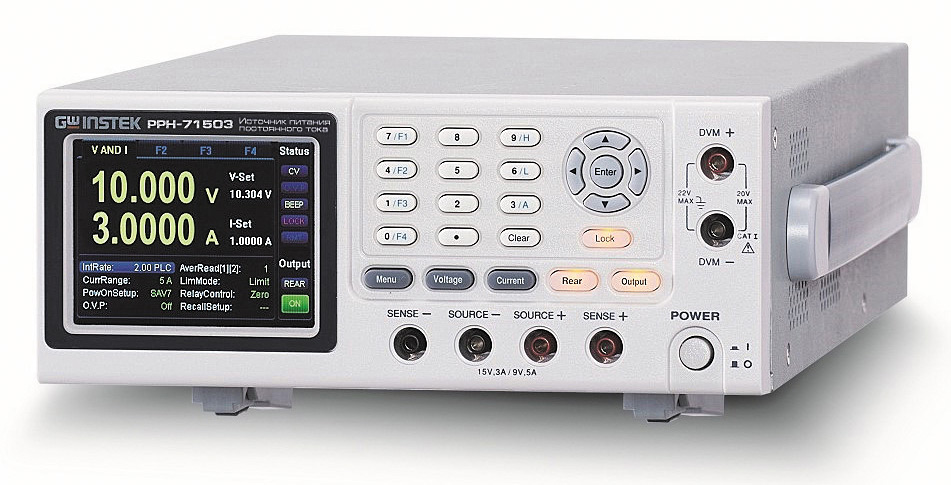

Источник питания PPH-71503

Характеристики источника питания PPH-71503

Максимальное напряжение 1 канал	15 В
Максимальный ток 1 канал	5 А
Максимальная мощность	45 Вт
Тип преобразования	Линейный

Возможность программирования	Да
ДУ (интерфейс)	USB, LAN, GPIB
Особенности	Два диапазона. Дискретность установки 1 мВ/ 0,1 мкА для предела «5 мА». Возможность рассеивания входной мощности (максимальный потребляемый ток 2 А). Режим измерения импульсного тока. Выходные гнезда на передней и задней панели.

Подробнее

ЗАКАЗАТЬ

Под заказ

Наши менеджеры обязательно свяжутся с вами и уточнят условия заказа

Описание
Характеристики

Описание

Особенности источника питания постоянного тока прецизионного программируемого PPH-71503

Один выходной канал, макс. вых. мощность 45 Вт
Два диапазона: 0 – 15 В / 0-3 А или 0 – 9 В / 0-5 А
Режим постоянного тока и напряжения (CC/ CV)
Максимальное разрешение по току 0,1 мкА для диапазона 5 мА
Высокое быстродействие (tнараст. 0,15 мс/ tспад 0,65мс), отклик на изменение Uвых < 40 мкс (при отклонении на 100 мВ)
Малый уровень пульсаций ( ≤ 1 мВ скз)
Встроенный вольтметр (0-20 В):1 мВ/0,1 мА для диапазона 5А; 1 мВ/0,1 мкА для диапазона 5мА
Режим электронной нагрузки (макс. потребляемый ток 2 А)
Режим измерения импульсного тока (tи 33 мкс..833 мс), измерения имп. токов с большим периодом интеграции (до 60 с), с усреднением (1…100)
Выходные гнезда на передней и задней панели
Функция блокировки кнопок управления
Внутренняя память для сохранения настроек: 5 ячеек
Интерфейсы управления: USB / LAN / GPIB
Защита источника и тестируемого устройства от повреждения: режимы защиты от переполюсовки (КЗ), перегрузки по току, перенапряжения, температурная защита
Малошумящая интеллектуальная система охлаждения
Управление: драйвера LabView, программа управления

Технические характеристики источника питания постоянного тока прецизионного программируемого PPH-71503

Параметр	Значение
УСТАНОВКА НАПРЯЖЕНИЯ НА ВЫХОДЕ
Диапазон Uвых	Низкий диапазон (LV): 0...9 В
Диапазон Uвых	Высокий диапазон (HV): 0...15 В
Программируемое разрешение	5 мВ
Разрешение измерения	1 мВ
Погрешность установки (программная)	±(0,05%+10 мВ)
Погрешность измерения (по встроенному индикатору)	±(0,05%+3 мВ)
Время нарастания/спада	0,15 мс / 0,65 мс
СТАБИЛИЗАЦИЯ НАПРЯЖЕНИЯ
Нестабильность	≤ 0,01%+2 мВ при изменении тока нагрузки
Нестабильность	≤ 0,5 мВ при изменении напряжения питания
Уровень пульсаций и шум	≤ 1мВср.кв.. (8 мВпик-пик) в диапазоне частот 20 Гц … 20 МГц
Время переходного процесса (при изм. нагрузки на 1000%)	<40 мкс (уровень 100 мВ)
Время переходного процесса (при изм. нагрузки на 1000%)	<80 мкс (уровень 20 мВ)
УСТАНОВКА ТОКА НА ВЫХОДЕ
Диапазон Iвых	Низкий диапазон (LV): 0...5 А
Диапазон Iвых	Высокий диапазон (HV): 0...3 А
Программируемое разрешение	1,25 мВ
Разрешение измерения	100 мкА в диапазоне 5 А
Разрешение измерения	0,1 мкА в диапазоне 5 мА
Погрешность установки (программная)	±(0,16%+5 мА)
Погрешность измерения (по встроенному индикатору)	±(0,2% +400 мкА) в диапазоне 5 А
Погрешность измерения (по встроенному индикатору)	±(0,2% +1 мкА) в диапазоне 5 мА
СТАБИЛИЗАЦИЯ ТОКА
Нестабильность	< 0,01%+1 мА при изменении тока нагрузки < 0,5 мА при изменении напряжения питания
Температурный коэфф.	0.1х норм. значения/ °C
РЕЖИМ ВОЛЬТМЕТРА
Диапазон измерения	0...+20 В пост. тока
Входной импеданс	10 МОм
Разрешение	1 мВ
Погрешность измерения	±(0,05%+10 мВ)
РЕЖИМ ЭЛЕКТРОННОЙ НАГРУЗКИ
Ток потребления	2 А при напряжении на выходе ≤ 5 В, снижение на 0,1 А/на каждый вольт при Uвых=5...15 В
РЕЖИМ ИЗМЕРЕНИЯ ИМПУЛЬСНОГО ТОКА
Уровень запуска	5 мА...5 А с шагом 5 мА
Задержка запуска	0...100 мс с шагом 10 мкс. Внутренняя задержка запуска 25 мкс
Период интеграции	33,3 мкс...833 мс с шагом 33,3 мкс
Число усреднений показаний	1…100
РЕЖИМ ИЗМЕРЕНИЯ
Период интеграции	33,3 мкс
ПУЛЬСАЦИЙ ТОКА
Диапазон преобразования	3600/сек
Количество выборок	1500
ИНТЕГРАЦИОННЫЕ ИЗМЕРЕНИЯ ИМПУЛЬСНЫХ ТОКОВ
Период	850 мс…60 с
Шаг	16,7 мс/ 20 мс (в зав. от частоты сети питания)
ДУ
Функции	Вкл/Выкл выходов
ОБЩИЕ ДАННЫЕ
Память (энергонезависимая)	5 ячеек (запись/ вызов профилей настроек)
Дисплей	Цветной графический ЖК (диаг. 9 см, TFT)
Условия эксплуатации	0…40 ºС, относ. влажность ≤ 80 %
Условия хранения	-20…-70 ºС, относ. влажность ≤ 70 %
Напряжение питания	90 – 264В, 50/60Гц
Потребляемая мощность	150 ВА
Габаритные размеры (ШхВхГ)	222x86x363 мм
Масса	4,2 кг

Комплект поставки PPH-71503

Наименование	Количество
Источник питания постоянного тока прецизионный программируемый PPH-71503	1
Руководство по эксплуатации	1
Кабель питания	1
Комплект измерительных проводов: GTL-117 х 1, GTL-204 х 1, GTL-203A х 1	1

Купить источник питания PPH-71503 вы можете, отправив заявку на электронную почту, сделав заказ по телефону, либо оформив покупку через корзину на нашем сайте.

Характеристики

Каналы	1
Напряжение, В	15
Ток, А	5
Тип (блок питания)	Линейный
Дополнительно (БП)	Программируемый
