Источник питания PSU7 300-5

Источник питания PSU7 300-5подходит для организации стабильного электропитания в процессе производства высоковольтных электронных изделий, при проведении работ по наладке и ремонту высоковольтного оборудования. Отдельное направление измерительных приложений, это питание лазеров, зарядка конденсаторов, тестирование пьезодвигателей.

Особенностями источника PSU7 300-5 являются его высокие технические характеристики, широкая функциональность и надежность присущие продукции компании GW INSTEK. При выпуске использованы качественные и надежные компоненты, передовые дизайнерские решения и схемотехника.

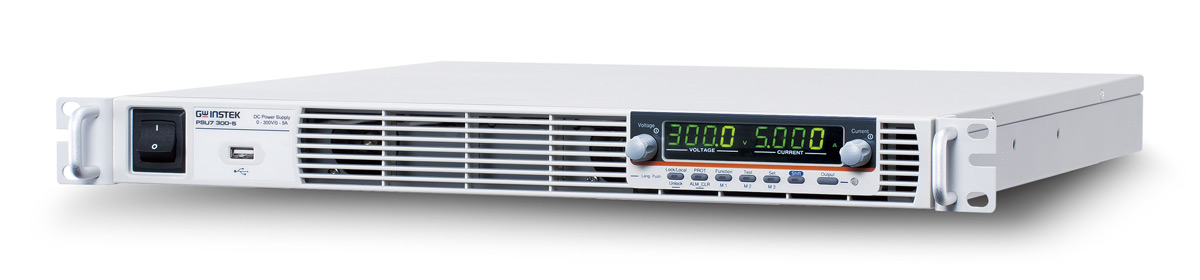

Программируемый импульсный источник питания постоянного тока PSU7 300-5, встраиваемый в стойку 19" (формат 1U), имеет номинальную выходную мощность 1500 Вт, диапазон регулировки напряжения и тока (Uвых до 300 В и Iвых до 5 А), режимы стабилизации тока и напряжения, возможность программирования.

Программируемый импульсный источник питания постоянного тока PSU7 300-5 представляет собой мощный программно-управляемый низкопрофильный импульсный источник питания (ИИП), который можно гибко применять в различных индустриальных приложениях, в лабораторных условиях и для питания оборудования телекоммуникационных центров. Имеется возможность программирования и мониторинга нагрузки, а также управления внешними устройствами через специальный аналоговый сигнальный разъем. Для подключения к ПК предусмотрены штатные интерфейсы ДУ на задней панели RS-232/RS-485, USB, LAN и опционально GPIB. При подключении источника к ПК включается функция автоматической блокировки органов управления передней панели. Подача на нагрузку выходного напряжения производится электронным переключателем с исполнительной кнопкой «Out»/ Выход.

Вольтамперная характеристика источника питания PSU7 300-5 имеет форму прямоугольника, которая ограничивает область максимальных допустимых значений Uвых/ Iвых и определяет таким образом максимальную выходную мощность. Источник оснащен режимами стабилизации тока и напряжения (CC/ CV), а также функциями защиты от перегрузки по току, перенапряжения, от перегрева (OCP, OVP, OTP) и переполюсовки полярности на выходных клеммах. Модель имеют внутреннюю память для хранения профилей настроек (запись/вызов). Разрешение регулировки по напряжению – 100 мВ, максимальное разрешение по току – 1 мА.

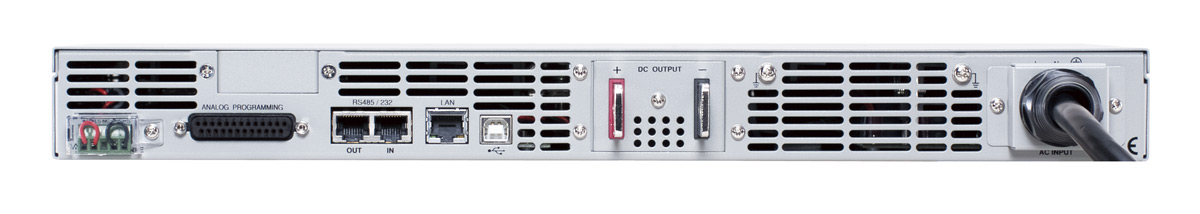

На задней панели расположена колодка «Sense» с целью 4-х проводного подключения к нагрузке для компенсации падения напряжения на соединительных проводах при её удаленном подключении. Блок-схема универсального питания источников от сети ~100 …240 В 50/60 Гц имеет встроенную систему индикации о понижении напряжении в сети.

Особенности программируемого импульсного источника питания постоянного тока PSU7 300-5:

• Выходное напряжение до 300 В, выходной ток до 5 А, максимальная мощность до 1500 Вт;
• Режим стабилизации тока (СС) и напряжения (CV);
• Защита от перенапряжения, перегрузки по току, пониженного напряжения сети питания, защита от перегрева и переполюсовки;
• Встроенный источник звукового предупреждения, память настроек (профиль перед выключением);
• Управление с передней панели и удаленное;
• Программируемый цифровой интерфейс;
• Одновременная индикация режимов работы и выходных параметров;
• СДИ-дисплей: 4 разряда (U/ I);
• Интерфейсы ДУ: RS-232/RS-485, USB, LAN, вход/выход аналогового управления (I/O);
• Опции: GPIB, изолированный модуль ДУ напряжением/ током (Isolated Voltage/ Current Control);
• Высокий КПД, высокая стабильность, малый дрейф;
• Универсальное питание: ~ 100-240 В, частота 50/60 Гц;
• Исполнение корпуса 1U, установка в 19" стойку.

Параметр	Значение
	PSU7 100-15	PSU7 150-10	PSU7 300-5	PSU7 400-3.8	PSU7 600-2.6
Выходное напряжение	0 B – 100 B	0 B – 150 B	0 B – 300 B	0 B – 400 B	0 B – 600 B
Выходной ток	0 A – 15 A	0 A – 10 A	0 A – 5 A	0 A – 3,8 A	0 A – 2,6 A
Максимальная мощность	1500 Вт	1500 Вт	1500 Вт	1520 Вт	1560 Вт
Стабилизация напряжения (CV)
Нестабильность	При изменении напряжения питания: 12…62 мВ в зависимости от модели При изменении тока нагрузки: 12…62 мВ в зависимости от модели
Уровень пульсаций	60…300 мВпик-пик (10 Гц…20 МГц); 8…60 мВскз (5 Гц…1 МГц)
Разрешение	100 мВ
Время нарастания	150	150	150	200	250
Время спада (с нагрузкой/ без нагрузки)	150/ 1500 мс	150/ 2000 мс	150/ 2500 мс	200/ 3000 мс	250/ 4000 мс
Стабилизация тока (CC)
Нестабильность	При изменении напряжения питания: 3,5…2.26 мА При изменении тока нагрузки: 8…5.52 мА
Разрешение	10 мА	10 мА	1 мА	1 мА	1 мА
Уровень пульсаций	12…45 мАскз
Цифровой индикатор
Погрешность установки Uвых	± (0,1%+200 мВ)	± (0,1%+300 мВ)	± (0,1%+600 мВ)	± (0,1%+800 мВ)	± (0,1%+1200 мВ)
Погрешность установки Iвых	± (0,2%+45 мА)	± (0,2%+30 мА)	± (0,2%+15 мА)	± (0,2%+11.4 мА)	± (0,2%+7.8 мА)
Дистанционное управление
Интерфейс	USB, LAN, RS-232/485, опция - GPIB
Интерфейс аналогового ДУ	Управление напряжением, сопротивлением/ мониторинг (неизолированный I/O)
Общие данные
Напряжение питания	1-фаза, 100~240 В, 50~60 Гц
Разрешение дисплея	4 разряда
Рабочие условия	0…50 °C, Влажность: ≤ 85 %
Условия хранения	-25…70 °С, Влажность: ≤ 90 %
Габаритные размеры (ВхШхГ)	423 × 43,6 × 447,2 мм
Масса	≤ 8,7 кг

№	Наименование	Количество
1	Программируемый импульсный источник питания постоянного тока PSU7 300-5	1
2	Защитная крышка выходных клемм	1
3	Контакты подключения аналогового управления	1
4	Набор винтов M8 для выходных клемм	1
5	Защитная крышка входных клемм	1
6	Держатель-ручка 1U	2
7	Монтажные кронштейны 1U (левый)	1
8	Монтажные кронштейны 1U (правый)	1
9	Кабель питания 10 А	1
10	Руководство по эксплуатации	1
11	Руководство программирования (CD-диск)	1
