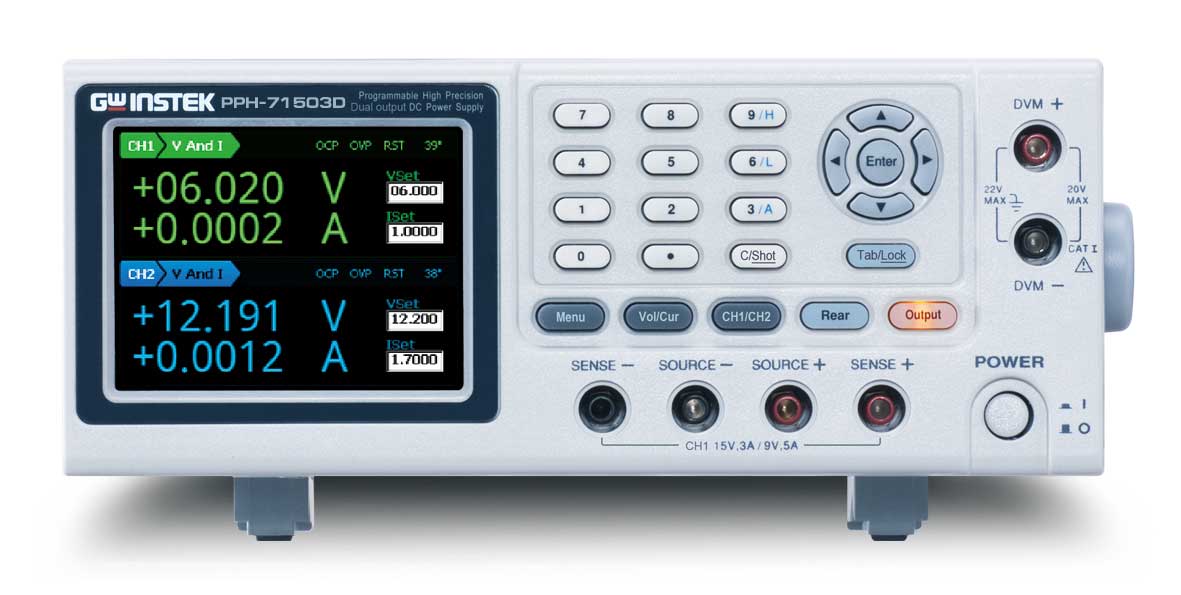

Источник питания PPH-71503D

Характеристики источника питания PPH-71503D

Максимальное напряжение 1 канал	15 В
Максимальное напряжение 2 канал	12 В
Максимальный ток, 1 канал	5
Максимальный ток, 2 канал	1,5
Максимальная мощность	45 Вт
Тип преобразования	Линейный
Возможность программирования	Да
ДУ (интерфейс)	USB, LAN, GPIB
Особенности	Два диапазона. Дискретность установки 1 мВ/ 0,1 мкА для предела «5 мА». Возможность рассеивания входной мощности (максимальный потребляемый ток 2 А). Режим измерения импульсного тока. Выходные гнезда на передней и задней панели. Моделирование реальной батареи с эмуляцией выходного импеданса. Формирование последовательности (до 1000 шагов). Высокое быстродействие.

Подробнее

ЗАКАЗАТЬ

Под заказ

Наши менеджеры обязательно свяжутся с вами и уточнят условия заказа

Описание
Характеристики

Описание

Особенности источника питания постоянного тока прецизионного программируемого - PPH-71503D:

Два независимых канала: канал 1 (два диапазона U/I 0…15 В / 0-3 А или 0… 9 В / 0-5 А), макс. вых. мощность 45 Вт; канал 2 ( 0 …12 В/ 0-1,5 А), макс. выходной мощность 18 Вт.;
Функция SEQUENCE: программирование профиля U/I для последовательного вывода на выходе до 1000 шагов с регулируемой амплитудой напряжения, тока и длительности (1 мс …3600 сек с разреш. 1 мс);
Функция ЭМУЛЯЦИЯ: моделирование реальной батареи с эмуляцией выходного импеданса, программирование внутр. переменного сопротивления (0,001…1,000 Ом/ разреш. 1 мОм);
Режим стабилизации тока и напряжения (CC/ CV);
Макс. разрешение: 1 мВ/ ток 0,1 мкА для диапазона 5 мА;
Высокое быстродействие (tнараст. 0,2 мс/ tсп 0,3 мс), отклик на изменение Uвых <40 мкс (при отклонении ~100 мВ);
Малый уровень пульсаций (≤ 1 мВ скз);
Встроенный вольтметр: 0…20 В (± 0,05%+3 мВ);
Режим приемника тока (максимально поглощаемый ток до 3,5 А/ канал 1);
Измерение импульсного тока (tи 33,3 мкс…833 мс), большой период интеграции (до 60 с), вычисление импульсного тока с усреднением (1…100), глубина памяти внутр. буфера 64К (динамический режим);

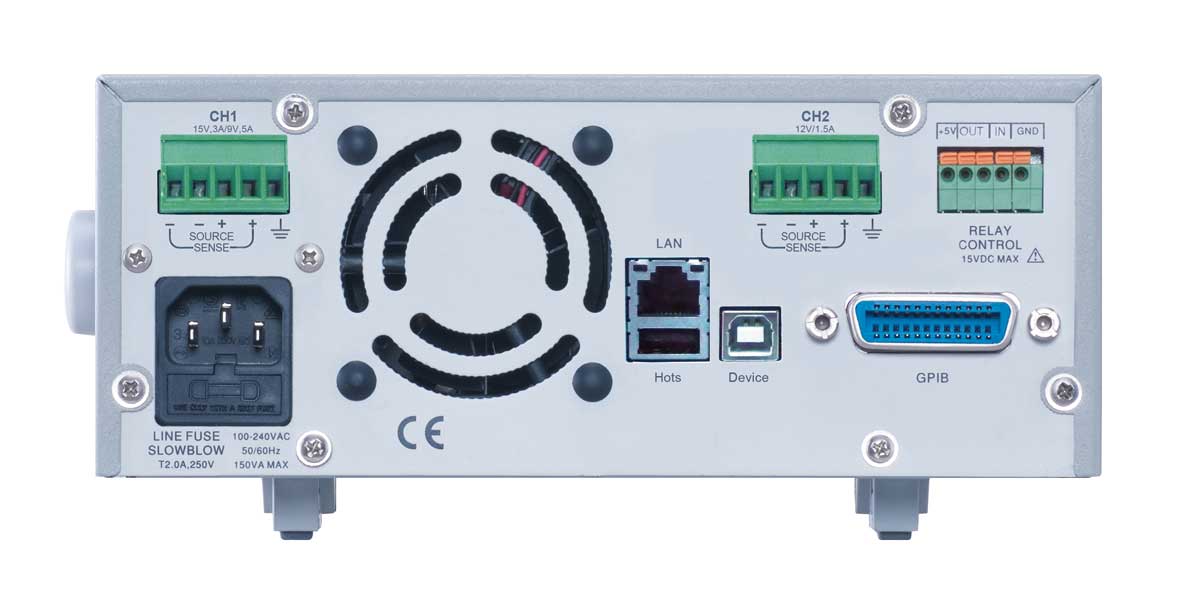

Выходные гнезда на передней и задней панели (Канал 1);
Функция блокировки кнопок управления;
Внутренняя память (запись/ вызов): 5 ячеек для сохранения настроек , 5 ячеек для сохранения статуса ИП при включении;
Интерфейсы управления: USB / LAN / GPIB;
Защита питаемого объекта от повреждения при 4-х пр подключении, защита от КЗ, перегрузки по току, от перенапряжения, и перегрева;
Малошумящая интеллектуальная система охлаждения;
Управление: драйвера LabView, программа управления.

Технические характеристики источника питания постоянного тока прецизионного программируемого - PPH-71503D:

Параметр	Канал 1	Канал 2
Установка напряжения на выходе
Диапазон U _вых	Низкий диапазон ( LV ): 0...9 В Высокий диапазон ( HV ): 0...15 В	0...12 В
Программируемое разрешение	2, 5 мВ
Разрешение измерения	1 мВ
Погрешность установки (программная)	± (0,05 % + 10 мВ)
Погрешность измерения (по встроенному индикатору)	± (0,05 % + 3 мВ)
Время нарастания U _вых	0,2 мс (10 % - 90 %)
Время спада U _вых	0,3 мс (90 % - 10 %)
Стабилизация напряжения (CV)
Нестабильность	≤ 0,01 % + 2 мВ при изменении тока нагрузки ≤ 0,5 мВ при изменении напряжения питания
Уровень пульсаций и шум	≤ 3 мВ _ср.кв.. в диапазоне частот 0 Гц ... 1 МГц ≤ 8 мВ _{пик - пик} в диапазоне частот 20 Гц ... 20 МГц
Время переходного процесса (при изменении нагрузки на 1000%)	< 40 мкс (уровень 100 мВ , гнезда задней панели ) < 50 мкс (уровень 100 мВ, гнезда передней панели) < 80 мкс (уровень 20 мВ)
Установка тока на выходе
Диапазон I_вых	Низкий диапазон ( LV ): 0...5 А Высокий диапазон ( HV ): 0...3 А	0...1,5 А
Программируемое разрешение	1,25 мА (на пределе 5 А)	1,25 мА (на пределе 1,5 А)
	0,125 мА на пределе 500 мА
	1,25 мкА на пределе 5 мА
Разрешение измерения	100 мкА на пределе 5 А;	100 мкА на пределе 1,5 А
	10 мкА на пределе 500 мА
	0,1 мкА на пределе 5 мА
Погрешность установки (программная)	± ( 0,16 % + 5 мА) на пределе 5 А	± (0,16 % + 5 мА) на пределе 1,5 А
	± (0,16 % + 0,5 мА) на пределе 500 мА
	± (0,16 % + 5 мкА) на пределе 5 мА
Погрешность измерения (по встроенному индикатору)	± (0,2 % + 400 мкА) на пред. 5 А	± (0,2 % + 400 мкА) на пред. 1,5 А
	± (0,2 % + 100 м кА) на пределе 500 мА
	± (0,2 % + 1 мкА) на пределе 5 мА
Стабилизация тока (СС)
Нестабильность	≤ 0,01%+1 мА при изменении тока нагрузки ≤ 0,5 мА при изменении напряжения питания
Температурный коэффициент	0.1 х норм. значения /
Режим вольтметра (DVM)
Диапазон измерения	0...+20 В пост.
Входной импеданс	20 МОм
Разрешение	1 мВ
Погрешность измерения	± (0,05 % + 3 мВ)
Максимальное входное напряжение	- 3 В ; + 22 В
Режим приемника тока (SINK)
Поглощаемый ток канал 1	3 ,5A ( при U _вых_вых 4...15 В )
Поглощаемый ток канал 2	2A ( при U _вых_вых 5...12 В )
Режим измерения импульсного тока
Погрешность измерения (по встроенному индикатору)	± (0,2 % + 400 мкА) на пред. 5 А	± (0,2 % + 400 мкА) на пред. 1,5 А
Задержка запуска	0...100 мс с шагом 10 мкс. Внутренняя задержка запуска 25 мкс
Период интеграции	33,3 мкс...833 мс с шагом 33,3 мкс
Число усреднений показаний	1...100 (программно до 5.000 при ДУ с помощью ПК)
Количество выборок	64.000
Период интеграции импульсных токов
Период	840 мс...60 с
Шаг	16,7 мс/ 20 мс (в зав. от частоты сети питания 60 Гц/ 50 Гц)
Управление выходом
Функции	Вкл/ Выкл
Общие данные
Энергонезависимая память (запись/ вызов)	5 ячеек для профилей настроек ( Save / Recall ) 5 ячеек для статусов питания при включении источника ( Power On )
Дисплей	Цветной графический ЖК - индикатор (диагональ 9 см, TFT )
Условия эксплуатации	0...40 º С, относительная влажность ≤ 80 %
Условия хранения	- 20... - 70 º С, относительная влажность ≤ 70 %
Напряжение питания	~ 90 – 264В, 50/60Гц
Потребляемая мощность	160 ВА
Габаритные размеры (ШхВхГ)	222 х 86 х 363 мм
Масса	4,5 кг

Комплект поставки PPH-71503D

№	Наименование	Количество
1	Источник питания постоянного тока прецизионный программируемый - PPH-71503D	1
2	Измерительные провода GTL-117	1
3	Измерительные провода GTL-204	1
4	Измерительные провода GTL-203А	1
5	Кабель питания	1
6	Руководство по эксплуатации	1

Купить источник питания PPH-71503D вы можете, отправив заявку на электронную почту, сделав заказ по телефону, либо оформив покупку через корзину на нашем сайте.

Характеристики

Каналы	2
Напряжение, В	15
Ток, А	5
Тип (блок питания)	Линейный
Дополнительно (БП)	Программируемый
