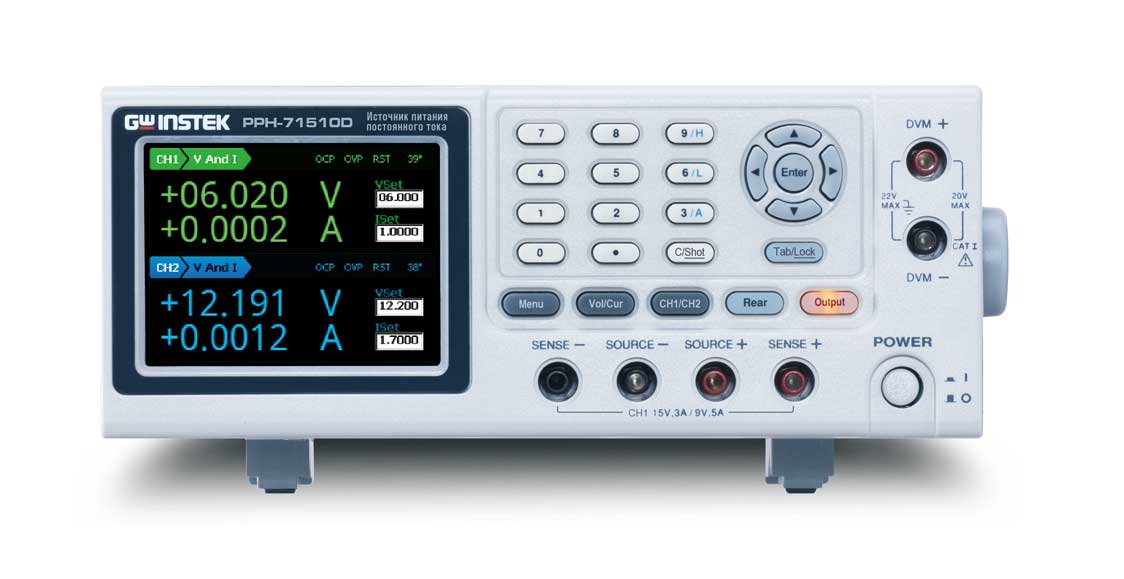

Источник питания PPH-71510D

Характеристики источника питания PPH-71510D

Максимальное напряжение 1 канал	15 В
Максимальный ток 1 канал	5 А
Максимальное напряжение 2 канал	12 В
Максимальный ток 2 канал	3 А
Максимальная мощность	45 Вт
Тип преобразования	Линейный
Возможность программирования	Да
ДУ (интерфейс)	USB, LAN, GPIB, I/O (аналогов. упр.)
Особенности	Два диапазона, макс. ток до 10А (гнезда задней панели/ при Uвых 0…4,5 В). Дискретность установки 1 мВ/ 0,1 мкА для предела «5 мА». Возможность рассеивания входной мощности (максимальный потребляемый ток 2 А). Режим измерения импульсного тока. Выходные гнезда на передней и задней панели. Pвых (Кан2)=36 Вт.Моделирование реальной батареи с эмуляцией выходного импеданса. Формирование последовательности (до 1000 шагов). Высокое быстродействие

Подробнее

ЗАКАЗАТЬ

Под заказ

Наши менеджеры обязательно свяжутся с вами и уточнят условия заказа

Описание
Характеристики

Описание

Особенности источника питания PPH-71510D:

Два независимых канала: Канал 1 (2 диапазона HV/ LV): 0…15 В / 0-3 А или 0…9 В / 0-5 А), максимальная выходная мощность 45 Вт, гнезда на передней и задней панели; Канал 2 (0…12 В/ 0-3 А): максимальная выходная мощность 36 Вт;
Максимальный выходной ток 10 А;
Максимальное разрешение: 1 мВ/ ток 0,1 мкА (диапазон 5 мА);
Малый уровень пульсаций (≤ 1 мВ скз);
Режим стабилизации тока и напряжения (CC/ CV);
Встроенный вольтметр: 0…20 В (± 0,05%+3 мВ);
Режим приемника тока (максимальный поглощаемый ток до 3,5 А/ Кан1);
Высокое быстродействие (tнараст. 0,2 мс/ tсп 0,3 мс), отклик на изменение U_вых <40 мкс (при отклонении ~100 мВ);
Функция SEQUENCE: программирование профиля U/I для последовательного вывода на выходе до 1000 шагов с регулируемой амплитудой напряжения, тока и длительности (1 мс …3600 сек с разреш. 1 мс);
Функция ЭМУЛЯЦИЯ: моделирование реальной батареи с эмуляцией выходного импеданса, программирование внутр. переменного сопротивления (0,001…1,000 Ом/ разреш. 1 мОм);
Измерение импульсного тока (tи 33,3 мкс…833 мс), большой период интеграции (до 60 с), вычисление импульсного тока с усреднением (1…100), глубина памяти внутр. буфера 64К (динамический режим);
Функция блокировки кнопок управления;
Внутренняя память (запись/ вызов): 5 ячеек для сохранения настроек , 5 ячеек для сохранения статуса ИП при включении;
Интерфейсы управления: USB / LAN / GPIB;
Защита питаемого объекта от повреждения при 4-х пр подключении, защита от КЗ, перегрузки по току, от перенапряжения, и перегрева;
Малошумящая интеллектуальная система охлаждения;
Управление: драйвера LabView, программа управления.

Технические характеристики источника питания PPH-71510D:

Параметр	PPH-71506D	PPH-71510D
Установка напряжения на выходе
Диапазон U_вых на канале 1	Низкий диапазон (LV): 0...9 В; Высокий диапазон (HV): 0...15 В
Диапазон U_вых на канале 2	0...12 В	0...12 В (Гнезда задней панели 0...4,5 В)
Программируемое разрешение	2,5 мВ
Разрешение измерения	1 мВ
Погрешность установки (Програмная)	±(0,05%+10 мВ)
Погрешность измерения (По встроенному индикатору)	±(0,05%+3 мВ)
Время нарастания U_вых	0,2 мс (10%-90%)
Время спада U_вых	0,3 мс (90%-10%)
Стабилизация напряжения (CV)
Нестабильность	≤ 0,01%+2 мВ при изменении тока нагрузки; ≤ 0,5 мВ при изменении напряжения питания
Уровень пульсаций и шум	≤ 3мВср.кв.. в диапазоне частот 0 Гц … 1 МГц; ≤ 8 мВпик-пик в диапазоне частот 20 Гц … 20 МГц (ток < 5А); ≤ 12 мВпик-пик в диапазоне частот 20 Гц … 20 МГц (ток > 5А)
Время переходного процесса (При изменении нагрузки на 1000%)	<40 мкс (уровень 100 мВ, гнезда задней панели); <50 мкс (уровень 100 мВ, гнезда передней панели); <80 мкс (уровень 20 мВ)
Установка тока на выходе
Диапазон Iвых на канале 1	Низкий диапазон (LV): 0...5 А; Высокий диапазон (HV): 0...3 А
Диапазон Iвых на канале 2	0...3 А	0...3 А (Гнезда задней панели 0...10 А)
Программируемое разрешение на канале 1	1,25 мА (на пределе 5 А); 0,125 мА на пределе 500 мА; 1,25 мкА на пределе 5 мА
Программируемое разрешение на канале 2	1,25 мА (на пределе 1,5 А / 3 А); 0,125 мА на пределе 500 мА; 1,25 мкА на пределе 5 мА
Разрешение измерения на канале 1	100 мкА на пределе 5 А; 10 мкА на пределе 500 мА; 0,1 мкА на пределе 5 мА
Разрешение измерения на канале 2	100 мкА на пределе 1,5 А/ 3 А; 10 мкА на пределе 500 мА; 0,1 мкА на пределе 5 мА
Погрешность установки (программная) на канале 1	± (0,16%+5 мА) на пределе 5 А; ± (0,16%+ 0,5 мА) на пределе 500 мА; ± (0,16%+ 5 мкА) на пределе 5 мА
Погрешность установки (программная) на канале 2	± (0,16%+5 мА) на пределе 1,5А/ 3 А; ± (0,16%+ 0,5 мА) на пределе 500 мА; ± (0,16%+ 5 мкА) на пределе 5 мА
Погрещность измерения (по встроенному индикатору) на канале 1	±(0,2% +400 мкА) на пред. 5 А; ±(0,2% +100 мкА) на пределе 500 мА; ±(0,2% +1 мкА) на пределе 5 мА
Погрещность измерения (по встроенному индикатору) на канале 2	±(0,2% +400 мкА) на пред. 1,5 А/ 3 А; ±(0,2% +100 мкА) на пределе 500 мА; ±(0,2% +1 мкА) на пределе 5 мА
Стабилизация тока (CC)
Нестабильность	≤ 0,01%+1 мА при изменении тока нагрузки; ≤ 0,5 мА при изменении напряжения питания
Температурный коэффициент	0.1х норм. значения /
Режим вольтметра (DVM)
Диапазон измерения	0...+20 В постоянно
Входной импеданс	20 МОм
Разрешение	1 мВ
Погрешность измерения	± (0,05%+3 мВ)
Максимальное входное напряжение	- 3 В; +22 В
Режим приемника тока (SINK)	Поглощаемый ток на канале 1: 3,5A (при U_вых_вых 4…15 В); Поглощаемый ток на канале 2: 2A (при U_вых_вых 5…12 В)
Режим измерения импульсного тока
Уровень запуска на канале 1	5 мА...5 А с шагом 5 мА
Уровень запуска на канале 2	5 мА...1,5 А/ 3А с шагом 5 мА
Задержка запуска	0...100 мс с шагом 10 мкс. Внутренняя задержка запуска 25 мкс
Период интеграции	33,3 мкс...833 мс с шагом 33,3 мкс
Число усреднений показаний	1…100 (программно до 5.000 при ДУ с помощью ПК)
Количество выборок	64.000
Сопротивление
Диапазон	0,001…1 Ом
Погрешность установки (программная)	0,001 Ом
Погрешность измерения (программная)	± (0.5%+0,01 Ом)
Период интеграции импульсных токов
Период	840 мс...60 с
Шаг	16,7 мс/ 20 мс (в зависимости от частоты сети питания 60 Гц/ 50 Гц)
Управление выходом
Функции	Включение / Выключение
Общие характеристики
Память (запись/вызов)	5 ячеек для профилей настроек (Save / Recall)
Дисплей	Цветной графический ЖК-индикатор (Диагональ 9 см, TFT)
Условия эксплуатации	0...40 ºС , относительная влажность
Условия хранения	-20…-70 ºС, относительная влажность
Напряжение питания	~90 – 264В, 50/60Гц
Потребляемая мощность	180 ВА	210 ВА
Габаритные размерыы (ШхВхГ)	222 x 86 x 363 мм
Масса	4,5 кг

Комплект поставки PPH-71510D

№	Наименование	Количество
1	Источник питания PPH-71510D	1
2	Измерительный провод GTL-117	1
3	Измерительный провод GTL-204	1
4	Измерительный провод GTL-203А	1
5	Шнур питания	1
6	Руководство по эксплуатации	1

Купить источник питания PPH-71510D вы можете, отправив заявку на электронную почту, сделав заказ по телефону, либо оформив покупку через корзину на нашем сайте.

Характеристики

Каналы	2
Напряжение, В	15
Ток, А	5
Тип (блок питания)	Линейный
Дополнительно (БП)	Программируемый
