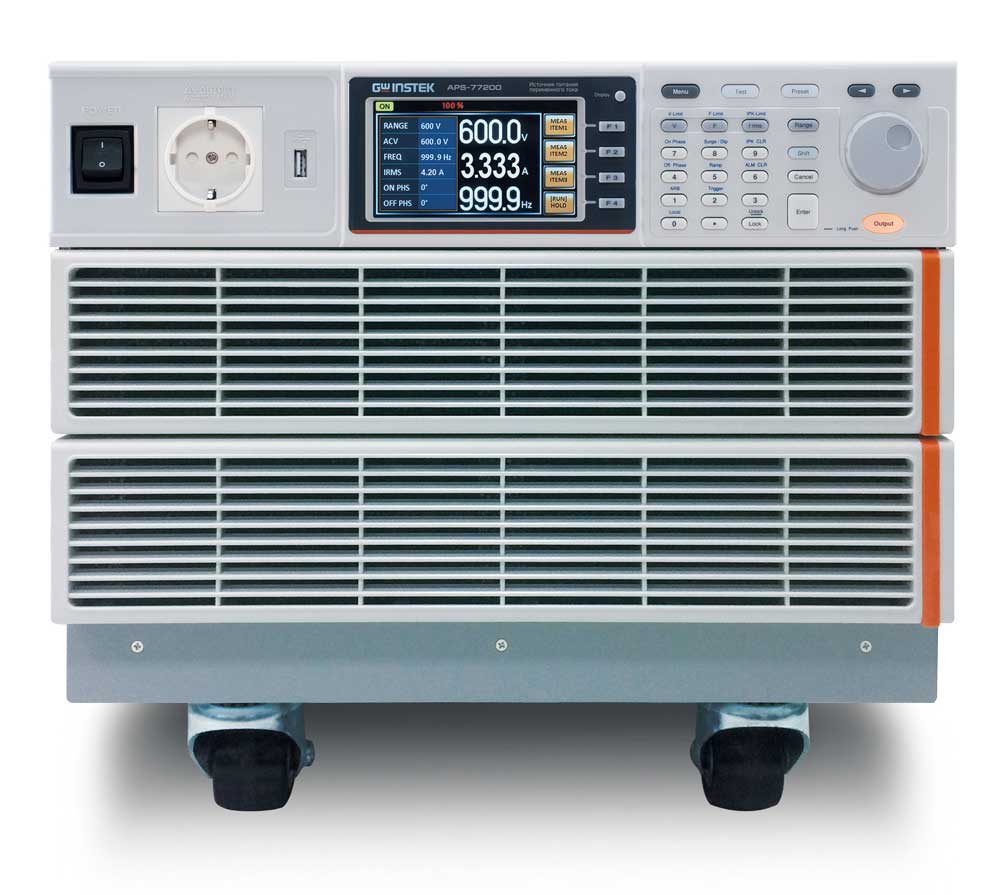

Источник питания APS-77200

• Выходная мощность: 2000 В*А, напряжение до 310 Вскз (до 600 В с опцией APS-003), ток до 16,8 А скз;
• Широкий диапазон установки параметров выходного напряжения (амплитуда, частота, начальная и конечная фаза);
• Диапазон частот: 45…500 Гц (с опцией APS-004 - 45…999,9 Гц);
• Дискретная установка вых. параметров с шагом от 0,01 В/ 0,01 Гц;
• Низкий коэффициент гармоник (0,5%);
• Защита от перегрузки по току, перенапряжения и от перегрева (ОСР, OPP, OTP), система сигнализации;
• Индикация 9 измеряемых параметров: Uскз, Iскз, F, P(Вт), S (ВА), PF, Iпик, удерж. Iпик, CF;
• Память на 10 профилей настройки (запись/ вызов);
• Функция сигнализации протекания реверсного тока;
• Защита удаленного подключения нагрузки (remote sense protection);
• Режимы формирования Uвых: последовательность/ эмуляция (SEQUENCE / SIMULATION);
• Порт USB на передней панели (настройки - запись/ вызов);
• Цветной ЖК- дисплей (480 х 272);
• Выход: 3-х контактная евророзетка, винтовые клеммы на задней панели;
• Моноблочное исполнение в подкатном шасси.

Параметр		Значение
		APS-77200		APS-77300
Выходная мощность
Максимальная мощность		2000 В*А		3000 В*А
Выходное напряжение
Диапазон Uвых	Стандартно (авто/в.)	0…155 Вскз	0…310 Вскз	0…155 Вскз	0…310 Вскз
	Опционально	0…600 Вскз (с опцией APS-003)
Дискретность установки		0,01 В (до 99,9 Вскз)/ 0,1 В (в диапазоне 100…310 Вскз)
Погрешность установки		± (0,5% *Uуст. + 2 е.м.р.)
Нестабильность		0,1% от полной шкалы (FS) при измерении напряжения питания, 0,5% от полной шкалы (FS) при измерении тока нагрузки
Коэффициент гармоник (THD%)		≤ 0,5% (45…500 Гц), (резистивная, активная нагрузка)
Число фаз (схема)		1Ф, 2-х проводная (1Ф 2 проводная схема)
Фаза Uвых (On/ Off Phase)	Диапазон	0 ~ 359°
	Разрешение	1°
	Погрешность	± 1°(в диап. 45-65 Гц)
CF		≥ 4
Время установления		≤ 100 мкс
Частота выходного напряжения
Диапазон частот	Стандартно	45…500 Гц
	Опционально	45…999,9 Гц (с опцией APS-004)
Дискретность установки		0,01 Гц (до 99,99 Гц) / 0,1 Гц (в диапазоне 100…500 Гц)
Погрешность установки		± (0,02%*Fуст.)
Выходной ток
Максимальный ток (Imax)		16,8 Аскз	8,4 Аскз	25,2 Аскз	12,6 Аскз
Максимальный пиковый ток (Ipeak)		4х Iмакс	4х Iмакс	4х Iмакс	4х Iмакс
Реверсивный ток		30% от макс. Iвых (непрерывно)
		100% от макс. Iвых (≤ 3 минут)
ФОРМИРОВАНИЕ ВЫХОДНОГО НАПРЯЖЕНИЯ
Выходные функции и режимы
Параметры		коэффициент амплитуды (Сf), броски пускового тока (Inrush
Режим испытаний (SIMULATION)		Редактирование формы, регулирование скорости нарастания/спада напряжения по времени (10 профилей/ в каждом до 255 шагов)
Вых. последовательность (SEQUENCE)		создание и воспроизведение тестовых последовательностей (10 профилей/ в каждом до 255 шагов)
Программирование (PROGRAMM)		Программирование испытательных последовательностей выходного напряжения (10 профилей)
Формирование произвольной формы (Arb)		Создание и редактирование сигналов СПФ типичных сбоев и помех - Surge / Dips (7 типов): синус, треугольник, дискретный синус (staircase sine), модифицированный синус (clipped sine), синусоид. сигнал с различным зн. пик-фактора (crest factor), искаженный синус с заданным Кг (Fourier waveform)
Вольтметр (СКЗ)
Диапазон измерения		0,2…38,7/ 38,7…77,5 / 77,51,…155/ 155,1…310 Вскз (с опцией APS-003: 0,2…600 В скз)
Разрешение		0,01 В (до 99,9 Вскз)/ 1 В (в диапазоне 100…310 Вскз)
Погрешность измерения		± (0,5% + 2 е.м.р.)
Амперметр (СКЗ)
Диапазон измерения		1 мА…3,500 А/ 3,00…35 А
Разрешение		0,001/ 0,01 А
Погрешность измерения		± (0,5% + 5 е.м.р.) в диапазоне 0,2…3,500 А; ± (0,5% + 3 е.м.р.) в диапазоне 3,00 …35,00 А
Амперметр (пик.)
Диапазон измерения		0,0А…140,0 А
Разрешение		0, 1 А
Погрешность измерения		± (1,0% + 1 е.м.р.)
Частомер
Диапазон измерения		45…500 Гц 45…999,9 Гц с опцией APS-004
Разрешение		0,01 Гц (до 99,99 Гц) / 0,1 Гц (в диапазоне 100…500 Гц)
Погрешность измерения		± 0,1 Гц
Ваттметр (Р)
Диапазон измерения		0,2…9999 Вт
Разрешение		0,1 Вт (0,2…999 Вт)/ 1Вт (1000…9999 Вт)
Погрешность измерения		± (0,6% + 5 е.м.р.) в диапазоне 0,2……999,9 Вт; ± (0,6% + 2 е.м.р.) в диапазоне 1000…9999 Вт
Ваттметр полной мощности (S)
Диапазон измерения		0,2…9999 ВА
Разрешение		0,1 ВА (0,2…999 ВА) / 1ВА (1000…9999 ВА)
Погрешность измерения		± (1,0% + 7 е.м.р.) в диапазоне 0,2……999,9 ВА; ± (1,0% + 5 е.м.р.) в диапазоне 1000…9999 ВА
Коэффициент мощности (PF)
Диапазон измерения		1
Разрешение		0,001
Погрешность измерения		± (2 % + 2 е.м.р.)
Коэффициент амплитуды (CF)
Диапазон измерения		0…50
Разрешение		0,01
ОПЦИЯ APS-003 (увеличение диапазона Uвых 0…600 Вскз)
Выходной ток
Модель		APS-77200		APS-77300
Максимальная мощность		2000 В*А		3000 В*А
Максимальный ток (Imax)		4,2 Аскз		6,3 Аскз
Максимальный пиковый ток (Ipeak)		4хIмакс		4хIмакс
Установка выходного напряжения (СКЗ)
Диапазон установки (автовыбор)		0,2…600 В скз (0-155/ 0-310/ 0-600 Вскз)
Разрешение		0,01 В (до 99,99 Вскз)/ 0,1 В (в диапазоне 100…600 Вскз)
Погрешность измерения		± (0,5% + 2 е.м.р.)
Измерение выходного напряжения (СКЗ)
Диапазон измерения		0,2…600 В скз
Разрешение		0,01 В (до 99,99 Вскз)/ 0,1 В (в диапазоне 100…600 Вскз)
Погрешность измерения		± (0,5% + 2 е.м.р.)
ОПЦИЯ APS-004 (увеличение диапазона частот Uвых 45…999,9 Гц)
Частота выходного напряжения
Модель		APS-77200		APS-77300
Диапазон частот		45…999,9 Гц
Установка частоты Uвых
Дискретность установки		0,01 Гц (до 99,99 Гц) / 0,1 Гц (в диапазоне 100…999,9 Гц)
Погрешность установки		± 0,02%*Fуст.
Измерение частоты Uвых
Разрешение		0,01 Гц (до 99,99 Гц) / 0,1 Гц (в диапазоне 100…999,9 Гц)
Погрешность измерения		± 0,02%*Fуст
Коэффициент гармоник THD%
Диапазон измерения		± 0,5% (45…999,9 Гц), (резистивная, акт. нагрузка)
ОБЩИЕ ДАННЫЕ
Напряжение питания		230 В (± 15 %), 50/60 Гц (однофазное)
Максимальный входной ток		32 А		50А
Потреблеямая мощность (полная)		≤ 7,2 кВА		≤ 10,8 кВА
Коэффициент мощности (PF)		0,7 (тип. значение)
Память (Sequence/ Programm)		10 профилей тестов (до 255 последовательных шагов каждый)
Дисплей		ЖК, цветной TFT-дисплей, диагональ 11 см (480 х 272 точек)
Интерфейс		2-USB (host/ device), LAN и выход внеш. синхронизации (BNC)
Габариты (ШхВхГ)		430 х 312 х 650 мм		430 х 400 х 650 мм
Масса		90 кг		128 кг

Примечание: Указанные в таблице технические характеристики не распространяются на режим Arb (СПФ)

№	Наименование	Количество
1	Источник питания APS-77200	1
2	Кабель питания	1
3	Тестовый провод GTL-123	1
4	Инструкция по эксплуатации и программированию на CD	1

• APS-003, увеличение выходного напряжения до 600 В
• APS-001, интерфейс GPIB
• APS-004, увеличение выходной частоты до 999,9 Гц
