Блок питания LDC500

Контроллеры лазерных диодов серии LDC500 - высокостабильные, малошумящие источники тока со встроенными температурными контроллерами

Контроллеры серии LDC500 - это идеальные приборы для управления током и температурой лазерных диодов. LDC501 имеет выходной ток до 500 мА при среднеквадратичном шуме менее 1,1 мкА, а LDC500 - до 100 мА при шуме менее 0,3 мкА. LDC502 обеспечивает ток до 2 А.
Благодаря источнику тока с низким уровнем шума, высокоточному температурному контроллеру мощностью 36 Вт и стандартным компьютерным интерфейсам, включая Ethernet, серия LDC500 является правильным выбором для тестирования и управления лазерными диодами.

Простой в использовании интерфейс

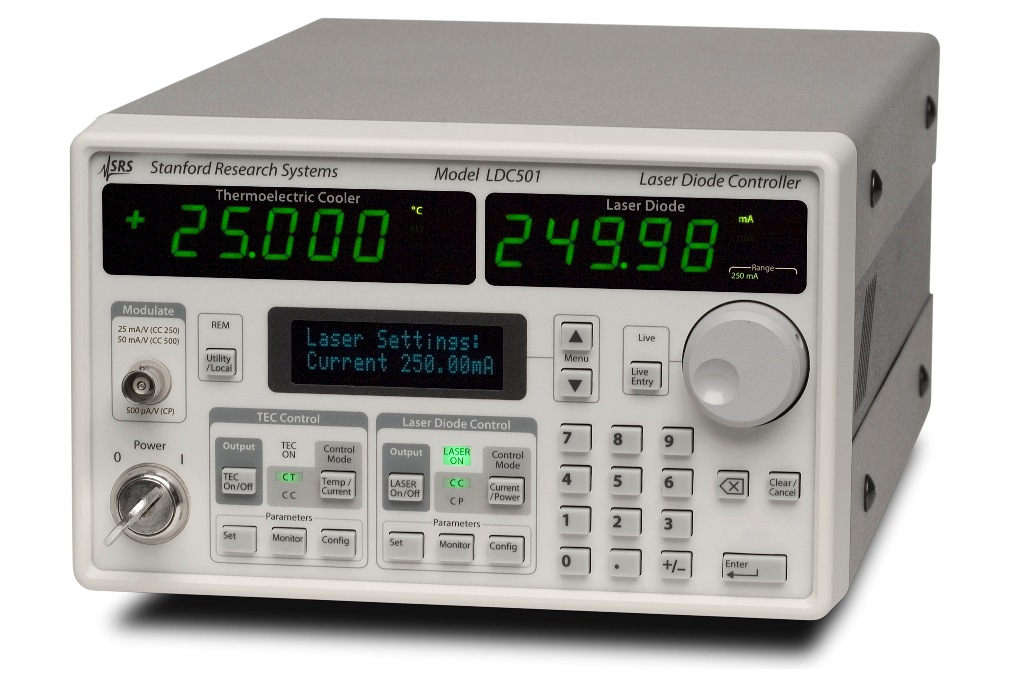

Приборы серии LDC500 имеют интуитивно понятный пользовательский интерфейс, и многие начинающие пользователи смогут работать с прибором, не открывая руководство (хотя мы рекомендуем прочитать руководство). В отличие от конкурирующих моделей, контроллеры серии LDC500 имеют выделенный дисплей на передней панели для ввода параметров. Вам не придется жертвовать мониторингом температуры или тока, чтобы просто изменить настройки прибора - для этого есть отдельный двухстрочный синий буквенно-цифровой дисплей. Кроме того, яркие 5-значные зеленые светодиодные дисплеи постоянно контролируют ток и температуру и достаточно велики, чтобы легко читаться из любой точки лаборатории.

Защита лазерного диода

Многочисленные функции защиты лазерных диодов, включая медленное включение, регулируемые пределы тока и регулируемое напряжение соответствия, обеспечивают безопасность лазерных диодов при возникновении непредвиденных ситуаций. Быстрая фиксация и выключение обеспечивают дополнительную защиту от прерывистого контакта с лазером. В совокупности эти функции обеспечивают безотказное и безопасное управление лазерным диодом.

Линейные источники питания

Независимые линейные источники питания используются для контроллера лазерного диода и контроллера температуры. Источники питания разработаны с тороидальным трансформатором с магнитным экранированием и обеспечивают сверхчистое, стабильное изолированное питание.

Компьютерное управление

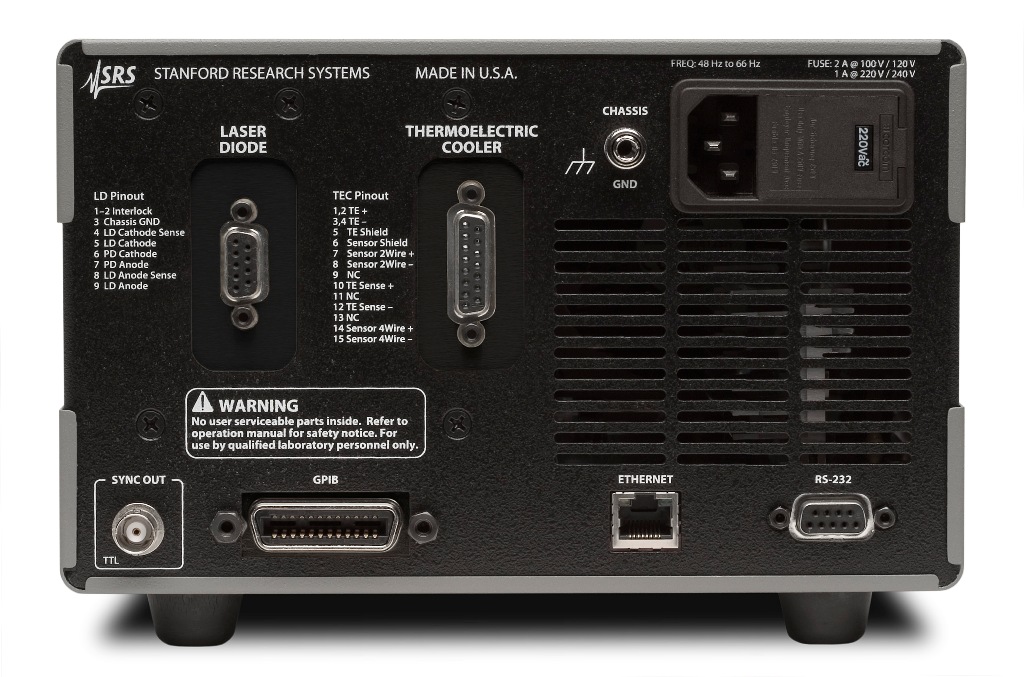

Удаленное управление приборами серии LDC500 поддерживается с помощью интерфейсов GPIB, RS-232 и Ethernet. Все функции прибора могут управляться и считываться через любой из интерфейсов. До девяти полных конфигураций прибора могут быть сохранены в энергонезависимой оперативной памяти и вызваны в любое время. Также имеется выход триггера TTL для синхронизации другого испытательного оборудования.

Стабильный контроллер лазерного диода

Для обеспечения стабильного оптического выхода вашего лазерного диода контроллеры LD серии LDC500 были разработаны для обеспечения бесшумной, точной работы. Они имеют точность до ±0,01 % FS, автоматизированные тестовые установки, низкий уровень шума до 0,3 мкА среднеквадратичного значения, и соответствуют спецификации дрейфа 10 ppm/°C.

Контроллер имеет два режима работы для лазерного диода: постоянный ток и постоянная мощность. Режим постоянного тока (CC) программирует источник на точную амплитуду постоянного тока. В качестве альтернативы, режим постоянной оптической мощности (CP) сервоприводят источник тока для поддержания постоянного сигнала на фотодиоде монитора. Оба режима управления позволяют добавлять внешний модулирующий сигнал с регулируемой полосой пропускания до 1 МГц (в режиме CC) или 10 кГц (в режиме CP).

Еще одна удобная функция, которую предлагает серия LDC500, - полностью программируемое напряжение смещения фотодиода. Вы можете установить напряжение смещения в диапазоне от 0 до 5 В с передней панели или дистанционно с помощью одного из компьютерных интерфейсов.

Безразрывная передача

Уникальной особенностью серии LDC500 является динамический "безынерционный переход" между режимами CC и CP. Эта функция означает, что вам не нужно выключать лазер для переключения режимов - просто нажмите кнопку Current/Power.

Температурный контроллер 36 Вт

Встроенный температурный контроллер серии LDC500 мощностью 36 Вт позволяет регулировать температуру с разрешением 0,001 °C и измерять температуру с точностью 0,01 °C (при использовании калиброванного датчика). Он поддерживает типичную стабильность 0,0005 °C/°C относительно комнатной температуры и имеет очень широкий диапазон регулирования температуры.

Контроллер TEC также имеет два режима работы: режим постоянной температуры (CT) управляет током TEC для поддержания фиксированной температуры (или необработанного значения датчика), а режим постоянного тока (CC) управляет TEC при фиксированном токе. Поддерживаются термисторные, RTD и IC датчики.

Серия LDC500 предлагает функцию автоматической настройки, которая автоматически оптимизирует параметры ПИД-контура контроллера. Разумеется, предусмотрено и полное ручное управление. Динамический переход между режимами CT и CC для TEC также прост - достаточно нажать кнопку Temp/Current.
