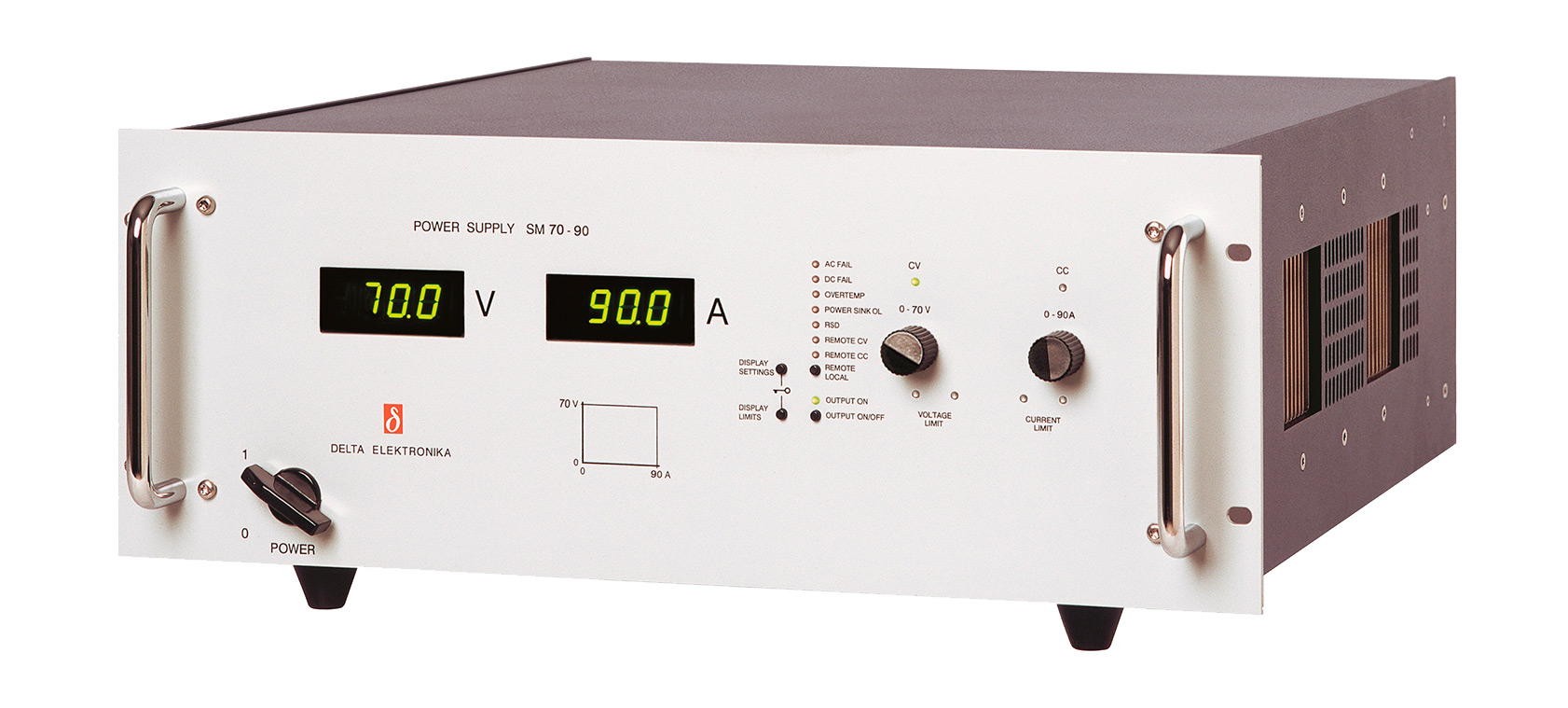

Источник питания SM 70-90

Характеристики источника питания SM 70-90

Максимальное напряжение 1 канал	70 В
Максимальный ток 1 канал	90 А
Тип преобразования	Импульсный
Возможность программирования	Да
ДУ (интерфейс)	Аналоговый, Опция - RS-232, Опция - GPIB, Опция - ProfiBus, Опция - CANBus, Опци
19” форм фактор	да
Особенности	Дискретность установки 100 мВ/ 100 мА. Последовательное или параллельное соединение источников для увеличения мощности. Высокие характеристики по ЭМС (низкое излучение и высокая устойчивость). Высокое быстродействие и отклик на изменение нагрузки (6,8 мс, опция - 0,62 мс). Двухквадрантный режим работы.
Максимальная мощность	6 000 Вт

Подробнее

ЗАКАЗАТЬ

Под заказ

Наши менеджеры обязательно свяжутся с вами и уточнят условия заказа

Описание

Описание

Особенности источника питания SM 70-90:

Максимальное напряжение 1 канал - 70 В;
Максимальный ток 1 канал - 90 А;
Разработан для длительной работы при полной нагрузке;
Отличная динамическая реакция на изменения нагрузки;
Защита от перегрузки и короткого замыкания;
ЭМС превосходит требования CE: низкое излучение и высокая устойчивость;
Низкий акустический шум: вентиляторы управляются по температуре;
Доступны опции: высокоскоростное управление, интерфейсы, устройство задания последовательности, энкодеры, поглотители энергии и другие.

Функциональные возможности источника питания SM 70-90:

Параллельное и последовательное включение в режиме ведущий/ведомый с равномерным распределением напряжения и тока;
Допускается установка друг на друга; промежутков между блоками не требуется;
Получение системы высокой мощности из нескольких устройств;
Для установки в стойку 19" или для настольного использования (ножки включены в комплект поставки);
Обратная связь по напряжению на нагрузке;
Блокировка панели управления.

Технические характеристики источника питания SM 70-90:

Параметр	Значение
Параметр	SM 15-400	SM 30-200	SM 45-140	SM 60-100	SM 70-90	SM 120-50	SM 300-20	SM 600-10
Выход
Напряжение	0 - 15 В	0 - 30 В	0 - 45 В	0 - 60 В	0 - 70 В	0 - 120 В	0 - 300 В	0 - 600 В
Ток	0 - 400 А	0 - 200 А	0 - 140 А	0 - 100 А	0 - 90 А	0 - 50 А	0 - 20 А	0 - 10 А
Вход
Переменное напряжение, 3 фазы, 48 – 62 Гц, для использования в сетях с номинальным линейным напряжением 380 В, 400 В, 415 В	342 - 528 В	342 - 528 В	342 - 528 В	342 - 528 В	342 - 528 В	342 - 528 В	342-528 В	342 - 528 В
Ток (400 В / 3-фазн., полная нагрузка)	10,2 А	10 А	10,3 А	10 А	10,4 А	9,9 А	10 А	10 А
Коэффициент мощности, нагрузка 100%, 50%	0,98, 0,97	0,98, 0,97	0,98, 0,97	0,98, 0,97	0,98, 0,97	0,98, 0,97	0,98, 0,97	0,98, 0,97
Предохранители (медленные)	15 AT	15 AT	15 AT	15 AT	15 AT	15 AT	15 AT	15 AT
Входная мощность (U_вых=Iвых=0)	55 Вт	55 Вт	55 Вт	55 Вт	55 Вт	55 Вт	55 Вт	55 Вт
Входная мощность (Uвых=U_макс; Iвых=0)	110 Вт	110 Вт	110 Вт	110 Вт	130 Вт	130 Вт	120 Вт	130 Вт
КПД
400 В, 3-ф, 100% нагрузка	87%	89%	90%	89%	89%	89%	89%	89%
Нестабильность (постоянное напряжение)
По нагрузке 0 - 100%	2,5 мВ	5 мВ	5 мВ	5 мВ	5 мВ	8 мВ	15 мВ	20 мВ
По входному напряжению 342 - 457 В (внешнее измерение напряжения)	0,2 мВ	0,5 мВ	1 мВ	2 мВ	2 мВ	2 мВ	3 мВ	4 мВ
Нестабильность (постоянный ток)
По нагрузке 0 - 100%	24 мА	12 мА	9 мА	6 мА	5 мА	3 мА	1,2 мА	1,0 мА
По входному напряжению 342 - 457 В (внутреннее измерение напряжения после прогрева)	4 мА	2 мА	1,5 мА	1 мА	1 мА	0,5 мА	0,2 мА	0,2 мА
Шумы и пульсации (постоянное напряжение)
Действующее (полоса =300 кГц)	0,8 мВ	1 мВ	1,5 мВ	2 мВ	2 мВ	3 мВ	5 мВ	10 мВ
Размах (полоса =20 МГц) При 100% нагрузки	8 мВ -	8 мВ -	10 мВ -	10 мВ -	10 мВ -	25 мВ 20 мВ	50 мВ 30 мВ	100 мВ 80 мВ
Шумы и пульсации (постоянный ток)
Действующее (полоса =300 кГц)	100 мА	20 мА	8 мА	3 мА	3 мА	3 мА	2 мА	2 мА
Размах (полоса =20 МГц) (пульсации постоянного тока при полной нагрузке)	300 мА	60 мА	25 мА	10 мА	10 мА	10 мА	5 мА	5 мА
Температурная нестабильность
Постоянное напряжение, °С^-1	35·10^-6
Постоянный ток, °С^-1	60·10^-6
Нестабильность при длительной работе
Постоянное напряжение	5·10^-5
Постоянный ток	10·10^-5
После прогрева 1 час в течение 8 час. t_окр=25±1 °С, U_вх=400 В, внутреннее измерение для режима постоянного тока.
Управление по аналоговым входам Примечание: для SM 300-20 / SM 600-10 см. ниже в разделе ISO AMP	Постоянное напряжение				Постоянный ток
Входы управления
Диапазон входного сигнала	0 - 5 В				0 - 5 В
Погрешность	± 0,2%				± 0,5%
Смещение нуля	-0,1 ... +1,3 мВ (на 5 В)				0 ... +2,2 мВ (на 5 В)
Температурный коэффициент смещения нуля	10 мкВ / °C				50 мкВ / °C
Входное сопротивление	> 1 МОм				> 1 МОм
Выходы индикации
Диапазон выхода	0 - 5 В				0 - 5 В
Погрешность	± 0,2%				± 0,5%
Смещение нуля	-1 ... 0 мВ (на 5 В)				-1,1 ... 0 мВ (на 5 В)
Температурный коэффициент смещения нуля	3 мкВ / °C				60 мкВ / °C
Выходное сопротивление	2 Ом / макс. 4 мА				2 Ом / макс. 4 мА
ISO AMP
Опция P154 для низковольтных моделей до 120 В. Cтандартно встроено в SM 300-20 и SM 600-10	Диапазон гальванически развязанного входа управления 0 - 5 В / 200 кОм или 0 - 10 В / 400 кОм. Параметры см. в техническом описании ISO AMP на сайте производителя.
Параметр	Значение
Параметр	SM 15-400	SM 30-200	SM 45-140	SM 60-100	SM 70-90	SM 120-50	SM 300-20	SM 600-10
Опорное напряжение (На разъёме управления)
Номинальное напряжение V_ref	5,114 ± 15 мВ (Rвых = 2 Ом, макс. 4 мА)
Температурный коэффициент	20·10^-6 / °C
+12 В выход (На разъёме управления)
Номинальное напряжение V_o	12 В ± 0,2 В
Максимальный ток I_макс	0,2 А
Выходное сопротивление R_вых	3 Ом
Выходы состояния
Режим постоянного тока СС–status	5 В = логический 1 (R_вых = 500 Ом)
Режим ограничения по току или напряжению LIM– status	5 В = логический 1 (Rвых = 500 Ом)
Перегрев OT–status	5 В = логический 1 (Rвых = 500 Ом)
Перегрузка цепи потребления PSOL– status	5 В = логический 1 (Rвых = 500 Ом)
Ошибка входного напряжения ACF–status	5 В = логический 1 (Rвых = 500 Ом)
Ошибка выходного напряжения DCF– status ¹⁾	5 В = логический 1 (Rвых = 500 Ом)
Релейные выходы
Ошибка входного напряжения AC-Fail	замыкающий и размыкающий контакт
Ошибка выходного напряжения DC-Fail ¹⁾	замыкающий и размыкающий контакт
¹⁾ выходное напряжение вышло за пределы ± 5% от установленного значения
Дистанционное отключение	с +5 В, 1 мА или контакт реле
Блокировка	Перемычка в разъёме на задней панели
Индикаторы (передняя панель)	Вольтметр, Амперметр, Ошибка входного и ошибка выходного напряжения, Перегрев, Перегрузка цепи потребления, Дистанционное отключение, Дистанционное управление – режим напряжения, режим тока, Выход подключен, Режим тока, Режим напряжения, Ограничение по току. Ограничение по напряжению.
Органы управления (передняя панель)	Выключатель питания, Ручки установки тока и напряжения, Ручки ограничения тока и напряжения, Кнопка индикации настроек и индикации предельных значений, Переключатель дистанционное/местное управление, Кнопка отключения выхода, Кнопка блокировки лицевой панели
Скорость реакции на управление. Стандартная версия
Время нарастания (10 - 90%) Изменение выходного напряжения - время, (нагрузка 100%) - время, (нагрузка 10%)	0 →15 В 3,3 мс 1,3 мс	0 →30 В 6,4 мс 2,5 мс	0 → 45 В 2,7 мс 1,1 мс	0 → 60 В 5,4 мс 2,2 мс	0 → 70 В 6,8 мс 2,8 мс	0 → 120 В 5,1 мс 1,9 мс	0 → 300 В 8,5 мс 3,2 мс	0 → 600 В 12 мс 4,8 мс
Время спада (90 - 10%) Изменение выходного напряжения - время, (нагрузка 100%) - время, (нагрузка 10%)	15 → 0 В 3,5 мс 34 мс	30 → 0 В 6,7 мс 67 мс	45 → 0 В 2,9 мс 32 мс	60 → 0 В 5,8 мс 59 мс	70 → 0 В 7,7 мс 77 мс	120 → 0 В 4,9 мс 52 мс	300 → 0 В 8,3 мс 83 мс	600 → 0 В 12 мс 120 мс
Скорость реакции на управление. Высокоскоростная версия
	Опция P166	Опция P167	Опция P168	Опция P169	Опция P170	Опция P171	Опция P172	Опция P270
Время нарастания (10 - 90%) Изменение выходного напряжения - время, (нагрузка 100%) - время, (нагрузка 10%)	0 → 15 В 0,40 мс 0,38 мс	0 → 30 В 0,41 мс 0,38 мс	0 → 45 В 0,53 мс 0,16 мс	0 → 60 В 0,44 мс 0,41 мс	0 → 70 В 0,62 мс 0,40 мс	0 → 120 В 0,57 мс 0,19 мс	0 → 300 В 1,1 мс 0,44 мс	0 → 600 В 1,9 мс 0,80 мс
Время спада (90 - 10%) Изменение выходного напряжения - время, (нагрузка 100%) - время, (нагрузка 10%)	15 → 0 В 0,39 мс 1,5 мс	30 → 0 В 0,41 мс 3,6 мс	45 → 0 В 0,26 мс 10 мс	60 → 0 В 0,57 мс 5,6 мс	70 → 0 В 0,50 мс 6,2 мс	120 → 0 В 0,38 мс 4,2 мс	300 → 0 В 1,0 мс 10 мс	600 → 0 В 2,2 мс 20 мс
Пульсация при 100% нагрузке действ. / макс. значение	6/20 мВ	28/80 мВ	34/80 мВ	34/90 мВ	38/100 мВ	30/120 мВ	48/150 мВ	35/220 мВ
Выходная ёмкость	1200 мкФ	800 мкФ	520 мкФ	330 мкФ	290 мкФ	73 мкФ	32 мкФ	19 мкФ
Примечание: Все параметры, связанные со скоростью управления, – типичные и измерены при резистивной нагрузке.
Время восстановления
Трубка допуска по напряжению	60 мВ	50 мВ	100 мВ	100 мВ	100 мВ	0,5 В	1 В	1 В
di/dt изменения нагрузки	5 А/мкс	2,5 А/мкс	1,8 А/мкс	1,3 А/мкс	1,7 А/мкс	1 А/мкс	0,25 А/мкс	0,125 А/мкс
Выходное напряжение	13 В	25 В	40 В	55 В	65 В	110 В	280 В	560 В
Время, при ступенчатом изменении нагрузки 50 - 100%	120 мкс	100 мкс	100 мкс	100 мкс	100 мкс	100 мкс	100 мкс	100 мкс
Максимальное отклонение	320 мВ	260 мВ	380 мВ	250 мВ	280 мВ	1 В	1,8 В	1,8 В
Выходное сопротивление
Постоянное напряжение, 0-1 кГц	< 0,5 мОм	< 1,2 мОм	< 1,7 мОм	< 1,5 мОм	< 1,8 мОм	< 11 мОм	< 34 мОм	< 70 мОм
Постоянное напряжение, 1-100 кГц	< 2,3 мОм	< 5 мОм	< 10 мОм	< 12 мОм	< 12 мОм	< 90 мОм	< 330 мОм	< 700 мОм
Переменная нагрузка
Максимально допустимая переменная составляющая тока нагрузки: - f > 1 кГц, действующее - f < 1 кГц, максимальное	30 А 400 А	35 А 200 А	20 А 140 А	20 А 100 А	20 А 90 А	10 А 50 А	5 А 20 А	2,5 А 10 А
Изоляция
Вход / выход	3750 В (действующее значение,1 мин)
Длина пути утечки	8 мм
Вход / корпус	2500 В (действующее значение)
Выход / корпус	600 В пост. тока (1200 В пост. тока для SM 300-20 и SM 600-10)
Электромагнитная совместимость
Безопасность	cTUVus / EN 60950 / EN 61010
Стандарт на источники питания	EN 61204-3 Испускание: жилые помещения, производственные помещения с малым энергопотреблением (CISPR22 класс B) Стойкость: промышленные помещения
Общие требования к помехоиспусканию	EN 61000-6-3, жилые помещения, производственные помещения с малым энергопотреблением (EN 55022 B)
Общие требования по помехоустойчивости	EN 61000-6-2, промышленные помещения
Рабочая температура при полной нагрузке	от -20 до +50°C снижение выходной мощности до 75% при 60°C
Влажность	максимальная 95% относительная влажность, без конденсации, до 40°C максимальная 75% относительная влажность, без конденсации, до 50°C
Температура хранения	от -40 до +85°C
Тепловая защита	В случае недостаточного охлаждения выход отключается
Среднее время наработки между отказами	500 000 часов
Время удержания
U_вых. = 100%, Iвых. = 100%	11 мс	11 мс	11 мс	11 мс	13 мс	13 мс	12 мс	11 мс
Uвых. = 85%, Iвых. = 100%	23 мс	23 мс	23 мс	24 мс	23 мс	24 мс	24 мс	23 мс
Uвых. = 100%, Iвых. = 50%	33 мс	28 мс	27 мс	28 мс	30 мс	32 мс	28 мс	27 мс
при входе 400 В перееменного тока
Задержка при включении после включения сетевого питания	200 мс
Пусковой бросок тока	20 А (электронное ограничение)
Потеря фазы	В случае потери фазы выход отключается
Последовательное включение
Максимальное общее напряжение	600 В	600 В	600 В	600 В	600 В	600 В	1200 В	1200 В
Работа в режиме ведущий / ведомый	да	да	да	да	да	да	да	да
Параллельное включение
Нормальный	без ограничения
Работа в режиме ведущий / ведомый	максимально 3 блока
Обратная связь по напряжению
Максимальное падение напряжения на один провод нагрузки	2 В
Регулирование напряжения
Диапазон	0 - 102%
Регулирование тока
Диапазон	0 - 102%
Потенциометры и энкодеры
Разрешение	15 бит
Потенциометры и энкодеры
Вид	потенциометры						энкодеры
На панели управления с рукоятками	стандартно						стандартно
разрешение	0,03% (10 оборотов)						10 или 64 оборота
Подстройка отвёрткой	Опция P001 (на передней панели)						нет
Энкодеры	Опция P220						-
Индикаторы
Вид	3,5-разрядные
Индикация напряжения	0 - 15,00 В	0 - 30,0 В	0 - 45,0 В	0 - 60,0 В	0 - 70,0 В	0 - 120,0 В	0 - 300 В	0 - 600 В
Индикация тока	0 - 400 А	0 - 200 А	0 - 140,0 А	0 - 100,0 А	0 - 90,0 А	0 - 50,0 А	0 - 20,0 А	0 - 10,0 А
Точность индикации реальных значений	0,5% + 2 е.м.р.
Точность индикации настроек	2% + 2 е.м.р.
е.м.р. = единица младшего разряда индикатора
Общие характеристики
Монтаж	Допускается установка блоков друг на друга; поток воздуха должен направляться слева направо
Входной разъем	Винтовые клеммы для кабеля 2,5 - 4 мм², 3-фазные + заземление (нейтраль не требуется)
Выходные соединители	Болты M12	Болты M10	Болты M10	Болты M10	Болты M10	Болты M8	Болты M8	Болты M8
Разъем управления	15-контактный разъём типа D-sub на задней панели (розетка)
Охлаждение	Вентилятор с низким уровнем шума; частота вращения вентилятора изменяется в зависимости от температуры внутреннего радиатора
Уровень акустического шума	прибл. 56 дБА при полной нагрузке, температура окружающего воздуха 25°C, расстояние 1 м, прибл. 62 дБА при полной нагрузке, температура окружающего воздуха 50°C, расстояние 1 м
Направление воздушного потока	слева направо
Корпус степень защиты	IP20
Размеры: - за передней панелью (В x Ш x Г) - передняя панель (В x Ш)	177 x 443 x 500 мм 177 x 483 мм (19", 4 U)
Масса	27 кг

Комплект поставки SM 70-90

№	Наименование	Количество
1	Источник питания SM 70-90	1
2	Диск CD-ROM с руководством по эксплуатации и программным обеспечением для управления источником питания	1
3	Методика поверки	1
4	Руководство по эксплуатации	1

Купить источник питания SM 70-90 вы можете, отправив заявку на электронную почту, сделав заказ по телефону, либо оформив покупку через корзину на нашем сайте.
