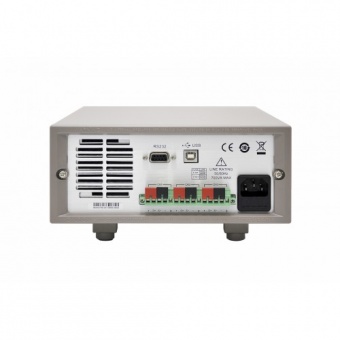

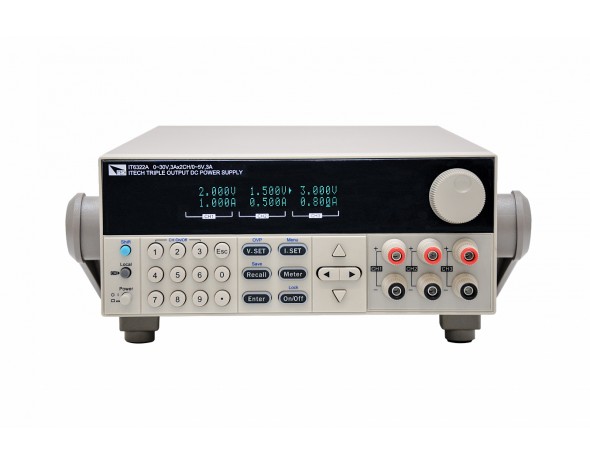

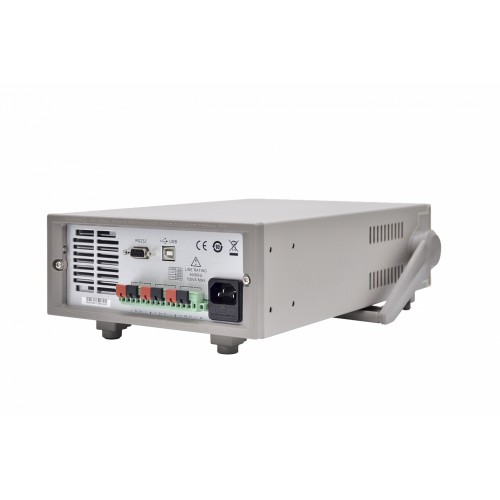

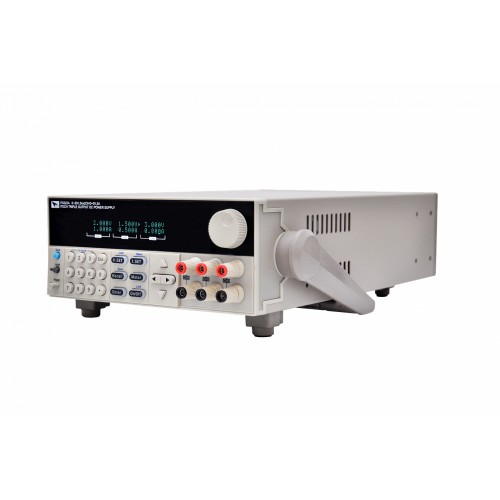

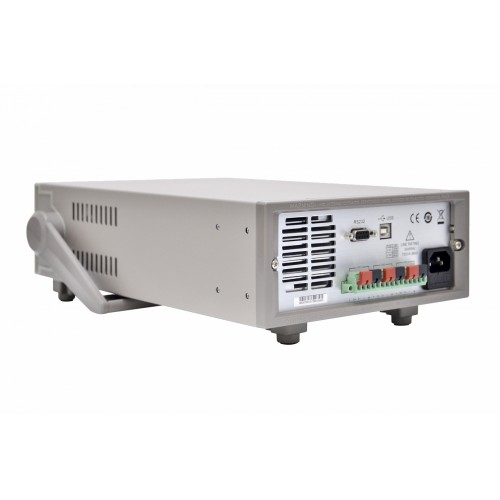

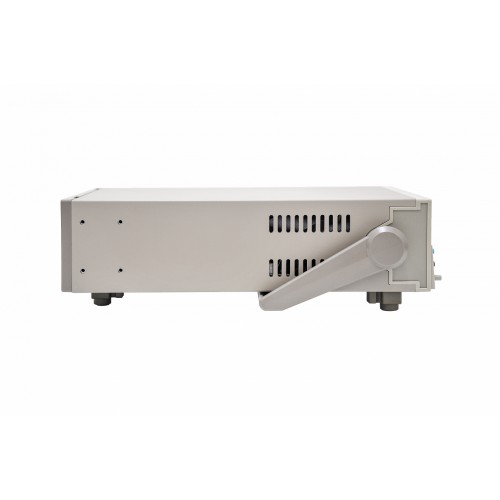

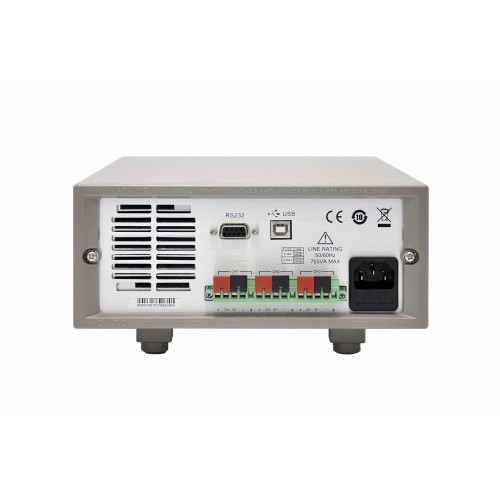

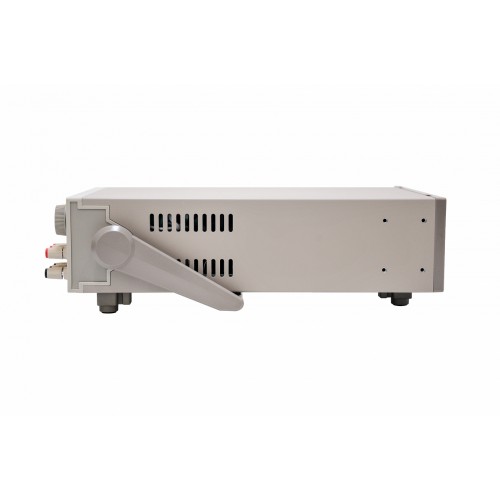

IT6322A Трехканальный источник питания постоянного тока ITECH

Серия IT6300A представляет собой высокопроизводительный программируемый трехканальный источник питания постоянного тока, каждое выходное напряжение и ток которого можно настроить от нуля до максимального номинального значения. Источник питания поддерживает последовательное и параллельное подключение, а также функции отслеживания канала, которые предлагают многоцелевые решения для тестирования самой разнообразной аппаратуры. Серия блоков питания IT6300A отличается высоким разрешением 1 мВ / 1 мА и функцией дистанционного считывания, которые делают тестирование более удобным и точным. Благодаря встроенному стандартному интерфейсу связи USB / RS232, источники питания серии IT6300A имеют высокую скорость соединения. Кроме того, для облегчения работы имеется возможность регулировать цифровое значение шага с помощью курсора.

Области применения

Школьные лаборатории, как контрольное оборудование на производственных линия, техническое обслуживание и проверка аппаратуры и оборудования и т.д.

Основные технические характеристики

• Три выходных напряжения, все регулируемые
• Дополнительный последовательный / параллельный / отслеживаемый режим
• Одновременно отображает настройки напряжения и тока для всех трех каналов
• Маленький размер форм-фактор 1/2 2U
• Флуоресцентный (VFD) дисплей
• Функциональные клавиши со светодиодной подсветкой
• Возможность устанавливать необходимое цифровое значение шага с помощью курсора
• Управление отключением выхода
• Высокая точность, высокое разрешение и высокая стабильность
• Функция дистанционного измерения напряжения (выносная обратная связь), обеспечивает компенсацию падения напряжения на линиях подключения нагрузок
• Комплексная защиты
• Интеллектуальное управление вентилятором, обеспечивает снижение акустического шума
• Встроенный интерфейс связи RS232 / USB

Режим отслеживания

Каналы CH1 и CH2, каналы CH2 и CH3, или все три канала могут быть установлены в режим отслеживания, в котором, если какой-либо один параметр канала изменился, то также изменятся в прямой пропорции соответствующие параметры других каналов.

Например, установите напряжение и ток каналов CH1 и CH2 равными - CH1: 4 В, 1 А и CH2: 8 В, 2 А. Установите каналы CH1 и CH2 в режим отслеживания, при отключенном выходе и режиме измерения, на дисплее блока питания вы увидите следующее:

* В состоянии настройки, если напряжение CH1 установлено на 2 В, то напряжение канала CH2 автоматически пропорционально синхронизируются до 4 В.

Технические характеристики

IT6322A
Выходные параметры *1	Напряжение	0-30 В	0-30 В	0-5 В
	Ток	0-3 A	0-3 A	0-3 A
	Мощность	90 Вт	90 Вт	15 Вт
Нестабильность выходных параметров при изменении нагрузки *2	Напряжение	<=0,01%+3 мВ
	Ток	<=0,1%+3 мА
Нестабильность выходных параметров по сети питания *2	Напряжение	<=0,01%+3 мВ
	Ток	<=0,1%+3 мА
Разрешение установки	Напряжение	1 мВ
	Ток	1 мА
Разрешение измерения	Напряжение	1 мВ
	Ток	1 мА
Точность установки значения *3	Напряжение	<=0,03%+10 мВ
	Ток	<=0,1%+5 мА
Погрешность измерения *3	Напряжение	<=0,03%+10 мВ
	Ток	<=0,1%+5 мА
Уровень пульсаций	Напряжение	<=1 мВ (с.к.з.) / 3 мВ (п-п)
	Ток	<=3 мА (с.к.з.)
Последовательное включение	Ошибка	-
Параллельное включение	Напряжение	<=0,02%+5 мВ
Точность заданного значения	Ток	<=0,1%+20 мА
Размеры	Ш х В х Г	214,5 х 88,2 х 354,6 мм
Вес	Нетто	7,7 кг

* 1 - при температуре 0 ℃ - 40 ℃
* 2 - ±(% от значения параметра + смещение)
* 3 - срок действия 12 месяцев при температуре 25 ± 5 °C ±(% от значения параметра + смещение)
* Эта информация может быть изменена без предварительного уведомления.

Обзор модели:

Model	Channel 1	Channel 2	Channel 3	Channel setting	Protection	Interfaces
IT6322	30 V 3 A 90 W	30 V 3 A 90 W	5 V 3 A 15 W	Serial, parallel or synchronous use is optional	OVP, OTP	USB, GPIB/IEEE488, RS232
IT6322B	30 V 6 A 180 W	30 V 6 A 180 W	5 V 3 A 15 W	Serial, parallel or synchronous use is optional	OVP, OTP	USB, GPIB/IEEE488, RS232
IT6332B	60 V 3 A 180 W	60 V 3 A 180 W	5 V 3 A 15 W	Serial, parallel or synchronous use is optional	OVP, OTP	USB, GPIB/IEEE488, RS232
IT6333B	30 V 3 A 90 W	30 V 3 A 90 W	5 V 3 A 15 W	Support serial or parallel connection	Limited voltage, limited current and OTP	Optional USB, GPIB/IEEE488, RS232
IT6322C	30 V 3 A 90 W	30 V 3 A 90 W	5 V 3 A 15 W	Serial, parallel or synchronous use is optional	OVP, OTP	USB, GPIB/IEEE488, Ethernet/LAN
IT6332C	30 V 6 A 180 W	30 V 6 A 180 W	5 V 3 A 15 W	Serial, parallel or synchronous use is optional	OVP, OTP	USB, GPIB/IEEE488, Ethernet/LAN
IT6333C	60 V 3 A 180 W	60 V 3 A 180 W	5 V 3 A 15 W	Serial, parallel or synchronous use is optional	OVP, OTP	USB, GPIB/IEEE488, Ethernet/LAN
