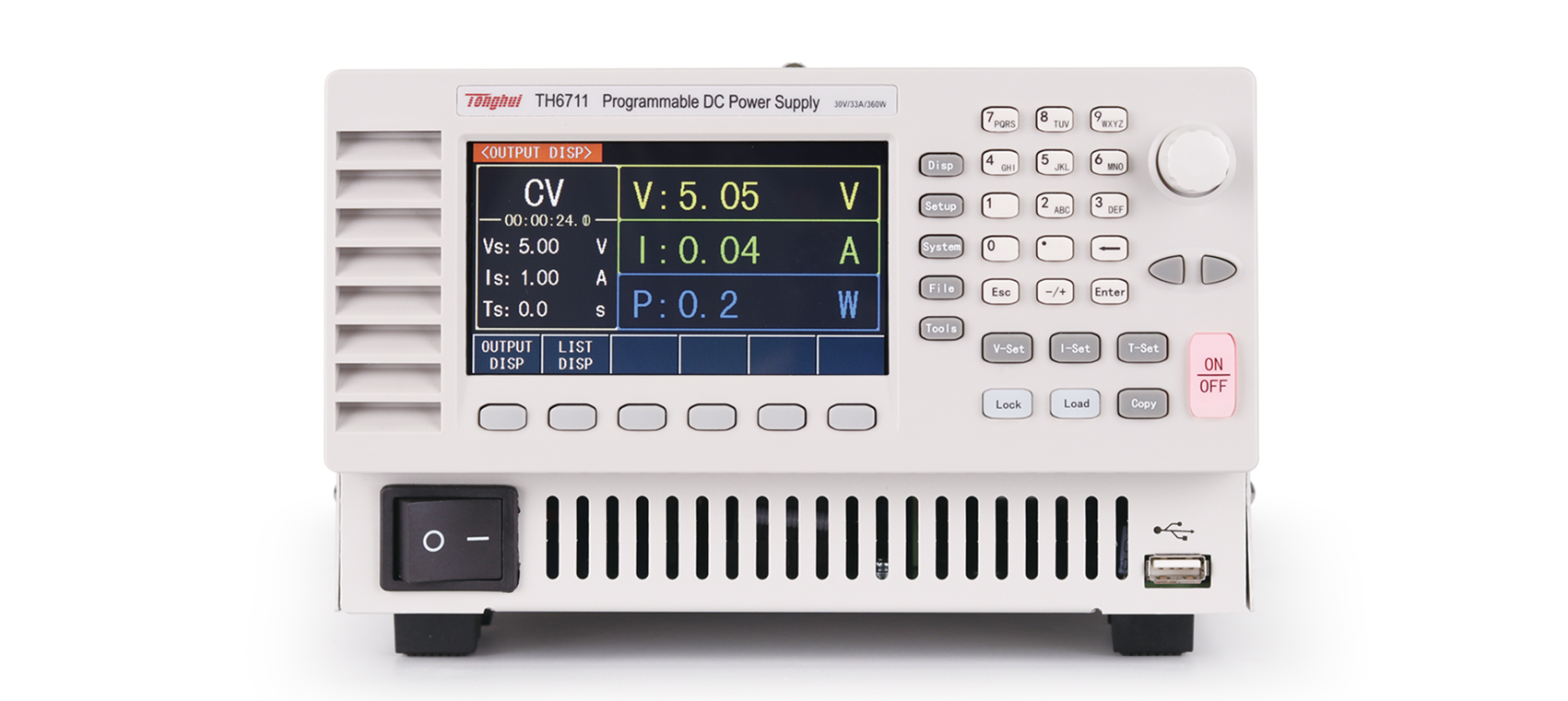

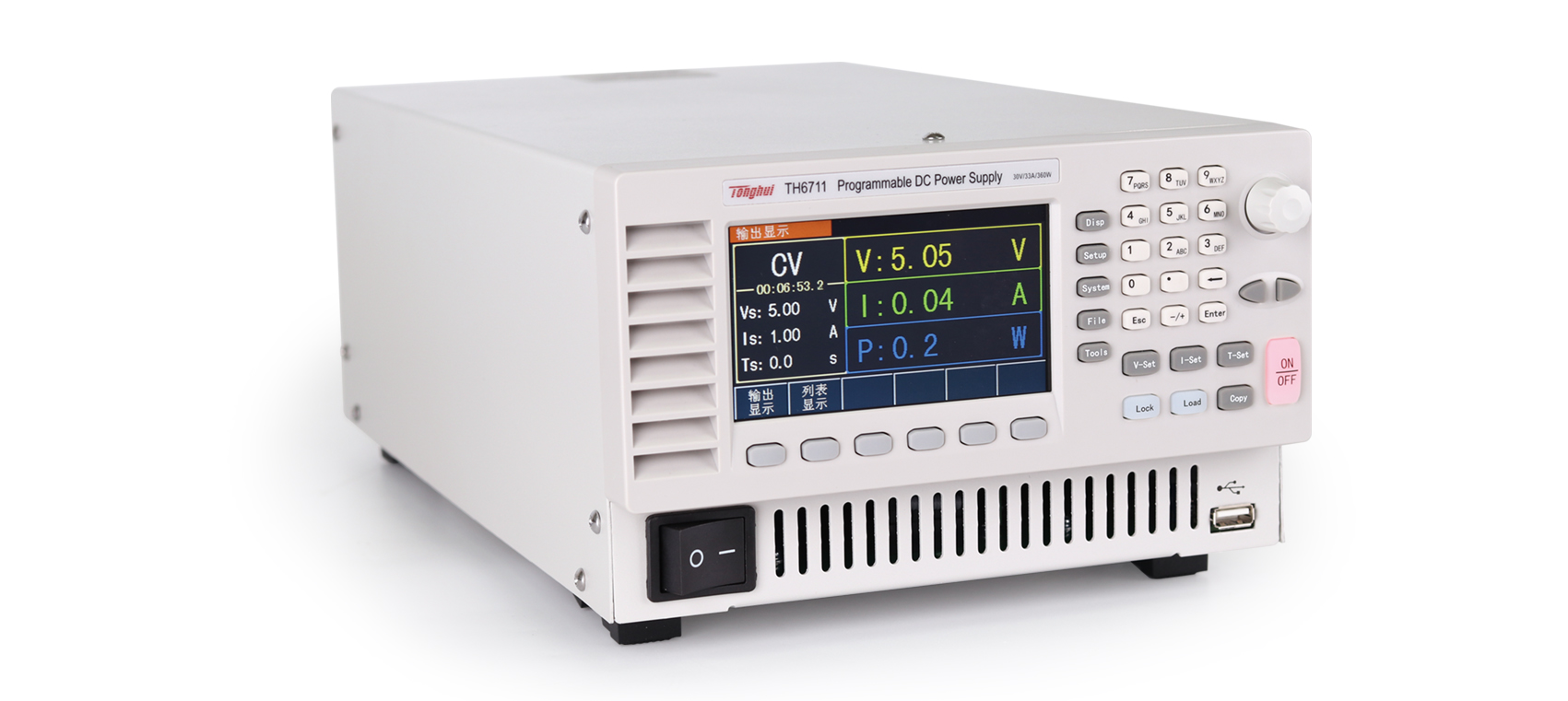

Источник питания постоянного тока серии TH6700 TH6711

Подробнее

ЗАКАЗАТЬ

Под заказ

Наши менеджеры обязательно свяжутся с вами и уточнят условия заказа

Описание
Характеристики

Описание

Серия TH6700 представляет собой одноканальный выход, широкодиапазонный программируемый импульсный источник питания постоянного тока с тремя выходными мощностями: 360 Вт, 720 Вт и 1080 Вт. Пользователи могут реализовать 2 главных-ведомых последовательно или 3 главных-ведомых в параллельном соединении, чтобы достичь требований более высокого напряжения и более высокого выходного тока.

Серия TH6700 разработана с функцией регулируемого наклона, которая позволяет пользователям устанавливать время нарастания и время спада выходного тока и напряжения. При тестировании осветительных приборов и больших конденсаторов пусковой ток будет возникать сразу после включения выхода, что сильно сокращает срок службы испытуемых деталей. В этом случае функция наклона обеспечивает плавную и медленную передачу напряжения в момент переключения, что предотвращает повреждение проверяемых деталей.

Режим приоритета CV/CC серии TH6700 хорошо защищает тестируемые детали. Традиционный блок питания в режиме CV мгновенно подаст большой импульсный ток на емкостную нагрузку при включении выхода. Блок питания серии TH6700 может работать в режиме CC в начале вывода, что позволяет избежать внезапных пиковых токов и защищает устройство от повреждения импульсным током.

Серия TH6700 может имитировать выходную мощность батареи с помощью программируемого внутреннего резистора. Например, батарея подает питание на устройство, приложенное напряжение падает, когда оно проходит через внутреннее сопротивление батареи. В блоке питания серии TH6700 внутреннее сопротивление можно смоделировать, установив значения, что приведет к падению выходного напряжения.

Серия TH6700 обеспечивает функции защиты OVP, OCP и OTP. Как только выходное напряжение или ток превысят заданное значение, выход будет немедленно отключен. Как только температура внутри машины превысит определенную температуру, выход также будет отключен.

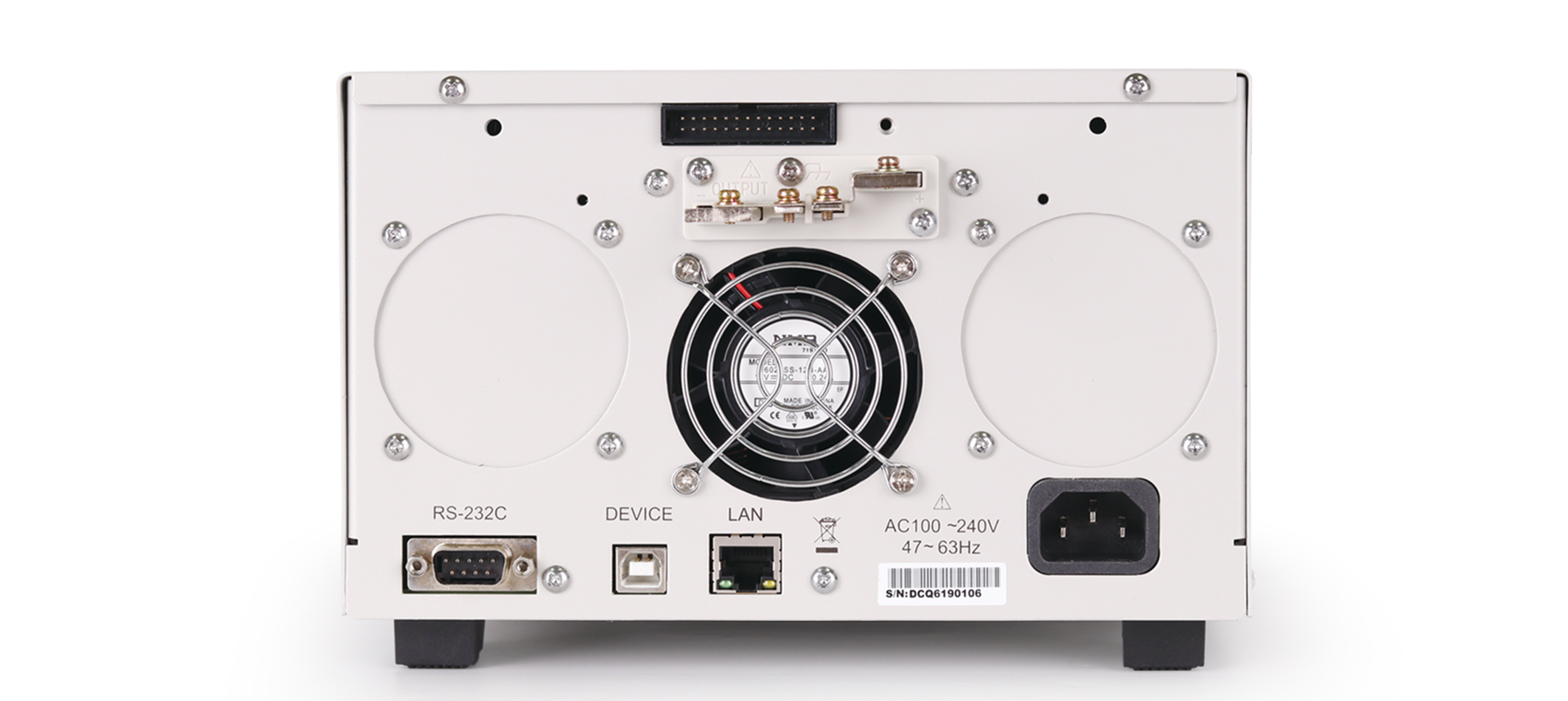

Серия TH6700 может быть подключена к 2-х или 4-х клеммным измерениям с задней панели. Измерение с 4 выводами имеет функцию дистанционной компенсации, которая компенсирует падение давления от источника питания до испытуемых деталей.

Серия TH6700 оснащена множеством интерфейсов, таких как USB HOST, USB DEVICE, LAN, RS232 и аналоговый интерфейс управления. Режим CV/CC, управляемый внешним напряжением и внешним сопротивлением, реализован через аналоговый интерфейс управления. Последовательная или параллельная работа осуществляется через аналоговый интерфейс управления. Он также поддерживает внешнее напряжение или внешнее сопротивление для управления выходным сигналом прибора.

Особенности:

■  Общий тест НИОКР и проверки конструкции
■  Чистая энергия, солнечные батареи, электромобили
■  Текущие испытания и техническое обслуживание столов производственной линии
■  Автоматическое тестирование интеграции устройств
■  Солнечные фотоэлектрические испытания
■  Учебная лаборатория
■  Тест светодиодов

Технические параметры:

Параметр	Модель	ТХ67 1 1	ТН6712	ТН6713
Номинальная мощность	Власть	360 Вт	720 Вт	1080 Вт
	Напряжение	0-30В	0-30В	0-30В
	Текущий	0-33А	0-66А	0-100А
Регулирование нагрузки	Напряжение	≤20 мВ
Регулирование нагрузки	Текущий	≤41 мА	≤77 мА	≤113 мА
Регулирование линии	Напряжение	≤18 мВ
Регулирование линии	Текущий	≤41 мА	≤77 мА	≤113 мА
Установить значение разрешения	Напряжение	10 мВ
Установить значение разрешения	Текущий	10 мА	10 мА	100 мА
Разрешение чтения обратного значения	Напряжение	10 мВ
Разрешение чтения обратного значения	Текущий	10 мА	10 мА	100 мА
Точность заданного значения (25 ℃ ± 5 ℃ )	Напряжение	≤0,1%+10 мВ
Точность заданного значения (25 ℃ ± 5 ℃ )	Текущий	≤0,1%+30 мА	≤0,1%+60 мА	≤0,1%+100 мА
Точность обратного считывания (25 ℃ ± 5 ℃ )	Напряжение	≤0,1%+20 мВ
Точность обратного считывания (25 ℃ ± 5 ℃ )	Текущий	≤0,1%+40 мА	≤0,1%+70 мА	≤0,1%+100 мА
Пульсация и шум (20 Гц-2 МГц)	Напряжение дифференциального режима	≤60 мВпик-пик и 7 мВскз	≤80 мВпик-пик и 11 мВэфф.	≤100 мВпик-пик и 14 мВскз
Пульсация и шум (20 Гц-2 МГц)	Ток в дифференциальном режиме	≤72мРуки	≤144 мРукав	≤216 мРамки
Динамическое время восстановления (50%-100% нагрузки) Частота нагрузки = 100 Гц	Восстановление до 10 мВ	≤1 мс
Время нарастания	10%-90%	≤50 мс
Время падения (полная загрузка)	90%-10%	≤50 мс
Время падения (без нагрузки)	90%-10%	≤500 мс
Ведущий-ведомый параллельно		3
Ведущий-ведомый в серии		2
Защита от перенапряжения (OVP)		3-33В	3-33В	3-33В
Защита от перегрузки по току (OCP)		3,6-37,8А	5-75,6А	5-113.4А
Защита от перегрева (OTP)		Зависит от внутренней температуры
Источник питания		88-265 В переменного тока, 50/60 Гц

Характеристики

Каналы	1
Напряжение, В	30
Ток, А	33
Тип (блок питания)	Импульсный
Дополнительно (БП)	Программируемый
