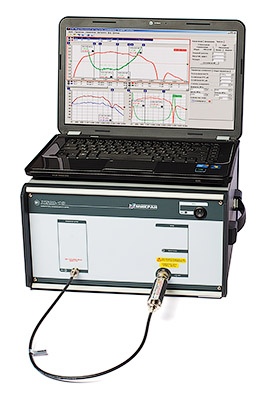

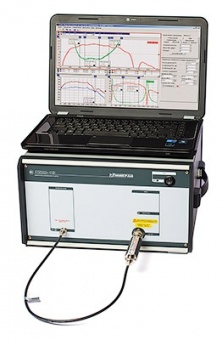

Х5М-18 измеритель коэффициента шума

Высокие метрологические характеристики прибора объясняются следующими техническими решениями: во первых – это преобразователь частоты, выполненный по супергетеродинной схеме с тремя преобразованиями частоты, благодаря которому прибор имеет малый собственный коэффициент шума в широком диапазоне частот, высокое подавление побочных каналов приема, предельно низкий уровень собственных комбинационных помех.

Во вторых – это аналого-цифровое преобразование с последующей математической обработкой сигнала промежуточной частоты, посредством которой достигается исключительная линейность вычисления мощности сигнала в динамическом диапазоне более 60 дБ.

Внутренний источник питания +28 В и выход управления внешними блоками питания позволяют проводить измерения, используя генераторы шума различных типов. Для удобства пользователя во внутрь корпуса прибора Х5М-18 возможна установка управляемого входного аттенюатора с диапазоном ослаблений от 0 до 40 дБ, а также втулки питания, позволяющей проводить измерения устройств, получающих питание через СВЧ разъем.

Технические характеристики

• Диапазон рабочих частот 10 - 18000 МГц
• Дискретность установки частоты 1 Гц
• Пределы относительной погрешности установки частоты не хуже 20 млн^-1
• Нестабильность внутреннего опорного генератора 2,5 млн^-1 за год
• Ширина полосы пропускания по уровню -3 дБ 3; 0,3 МГц
• Погрешность установки ширины полосы пропускания 5 %
• Коэффициент шума:
  • диапазон измерений от 0 до 35 дБ
  • инструментальная погрешность* ± 0,15 дБ
• Коэффициент передачи:
  • диапазон измерений от -20 до + 45** дБ
  • инструментальная погрешность ± 0,15
• Собственный коэффициент
• шума измерителя не более 14 дБ
• КСВН входа не более 1,8
• Максимальная рабочая мощность на входе*** не более -20 дБм
• Максимальная допустимая мощность на входе не более 20 дБм

Выход управления генератором шума "ГШ 1"

• Назначение: питание полупроводникового генератора шума
• Тип соединителя: BNC
• Выходное напряжение:
  • включение +28 ±0,1 В (100 мА макс.)
  • выключение меньше 1 В

Выход управления генератором шума "ГШ 2"

• Назначение: управление внешним блоком питания генератора шума
• Тип соединителя: BNC
• Выходное напряжение:
  • включение логический "0" ТТЛ уровня
  • выключение логическая "1" ТТЛ уровня

Примечания:
* При использовании модуляционного метода измерений для объектов, имеющих КСВН выхода не более 1,6 и коэффициент передачи не менее 23 дБ. Без учета погрешности калибровки ГШ и погрешности из-за рассогласования.
** Без использования внешнего аттенюатора и аттенюатора тракта ПЧ. При использовании ГШ с ИОШТ=15 дБ.
*** Для синусоидального сигнала при максимальном ослаблении аттенюатора тракта ПЧ.

• Частотный диапазон 10 МГц - 4 ГГц
• Измерение коэффициента шума и коэффициента передачи усилителей
• Измерение шумовой температуры
• Измерение коэффициента усиления
• Автоматическая градуировка генератора шума
• Компенсация потерь между выходом измеряемого устройства и входом измерителя
• Измерения параметров преобразователей частот с фиксированным или перестраиваемым гетеродином
• Измерения с использованием низкотемпературного генератора шума
• Режим анализатора спектра

СВЧ-разъем: тип SMA (по ГОСТ РВ 51914)
Питание: 220 В, 50 Гц
Потребляемая мощность 35 В · А
Габариты 260x160x380 мм
Масса 9 кг

Комплект поставки
