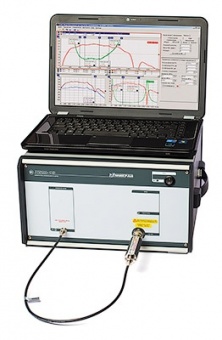

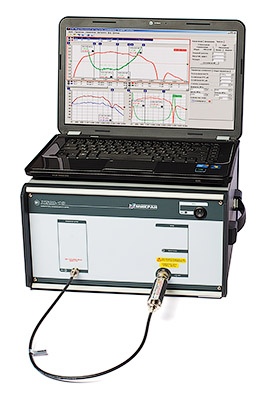

Х5М-18/6 измеритель коэффициента шума

Измерители коэффициента шума Х5М-18 предназначены для измерения коэффициента шума и коэффициента передачи приемно-усилительных устройств.
Область применения измерителя - радиоэлектроника, связь, приборостроение.
Гибкая архитектура построения измерителя, обладающая возможностью конфигурирования, позволяет расширить функциональные возможности прибора.

-высокая скорость измерений;
-возможность управления через команды SCPI.

Технические характеристики

Наименование параметра	Значение
Диапазон рабочих частот в тракте тип N	10 МГц - 18 ГГц
Диапазон рабочих частот в тракте тип NMD 3,5 мм	10 МГц - 20 ГГц
Пределы допускаемой относительной погрешности установки частоты	±2,5х10-5
Диапазон измерения коэффициента передачи	-20...30 дБ
Диапазон измерений коэффициента шума при ИОШТ ГШ от 4 до 7 дБ	от 0 до 15 дБ
Диапазон измерений коэффициента шума при ИОШТ ГШ от 12 до 17 дБ	от 0 до 24 дБ
Диапазон измерений коэффициента шума при ИОШТ ГШ от 20 до 22 дБ	от 0 до 30 дБ
Диапазон ослаблений аттенюатора ВЧ с шагом 10 дБ для опции "АТА/70"	0 - 70 дБ

Работа измерителя коэффициента шума Х5М-18 основана на сравнении шумов исследуемого объекта с шумами известной интенсивности, создаваемыми измерительным генератором шума (ГШ), характеризуемым избыточной относительной шумовой температурой (ИОШТ).

Процессу измерения предшествует калибровка: процедура определения характеристик приемного тракта ИКШ, необходимая для точного расчета коэффициента усиления и коэффициента шума измеряемого устройства.

Благодаря запатентованной технологии термостатирования ЖИГ-преселектора, измеритель обладает высокой стабильностью и точностью измерений, которые являются ключевыми параметрами.

Возможности программного обеспечения реализуют дополнительную коррекцию результатов измерений, использующую в расчетах частотные зависимости коэффициентов передачи кабельных сборок, аттенюаторов и переходов, соединяющих выход генератора шума, измеряемое устройство и вход измерителя Х5М-18.

В режиме измерения параметров преобразователей частоты производится определение шумовых характеристик различных приемно-усилительных объектов, усиливающих сигналы и преобразующие их в сигналы промежуточной частоты, лежащие в пределах входных частот ИКШ.

При измерении параметров преобразователей частоты с фиксированным гетеродином пользователь указывает диапазон выходных частот измеряемого устройства, частоту гетеродина и тип преобразования (верхний или нижний гетеродин). Прибор осуществляет сканирование в указанном диапазоне частот и отображает на экране персонального компьютера графики зависимостей КП и КШ от входной и промежуточной частоты.

Для расширения диапазона входных частот прибора есть возможность включения в схему измерения внешних конверторов, расширяющих диапазон рабочих частот измерителя до 50 ГГц. При этом также допускается использование устройств с фиксированным или перестраиваемым гетеродином.

Применение генераторов шума серии ГШМ2 обеспечивает метрологическую точность измерений.

Описание опций

опция «11Р»	входной соединитель тип N (розетка). Определяет тип соединителя СВЧ входа прибора.
опция «13Н»	входной соединитель тип NMD 3,5 мм (вилка). Определяет тип соединителя СВЧ входа прибора.
опция «АПА»	встроенный адаптер питания. Эта опция позволяет работать с усилителями и конверторами, получающими питание через центральный проводник коаксиального тракта. Максимальное напряжение питания до ± 20 В, ток до 500 мА.
опция «АТА/70»	встроенный управляемый аттенюатор 0–70 дБ. Электромеханический ступенчатый аттенюатор на входе измерителя позволяет измерять параметры широкополосных усилителей и конверторов, имеющих большой коэффициент усиления.

Программное обеспечение измерителя коэффициента шума серии Х5М «Graphit Х5M» позволяет управлять прибором по сети Ethernet. Многоканальная система синхронизации обеспечивает совместную работу Х5М-18 с другими приборами. Возможность управления Х5М-18 через команды SCPI позволяет интегрировать прибор в автоматизированные контрольно-измерительные комплексы.

Варианты поставки

Х5М-18/1	Измеритель коэффициента шума, 0,01...18 ГГц с опцией "11Р"
Х5М-18/2	Измеритель коэффициента шума, 0,01...18 ГГц с опциями "11Р", "АТА/70"
Х5М-18/3	Измеритель коэффициента шума, 0,01...18 ГГц с опциями "11Р", "АПА"
Х5М-18/4	Измеритель коэффициента шума, 0,01...18 ГГц с опциями "11Р", "АПА", "АТА/70"
Х5М-18/5	Измеритель коэффициента шума, 0,01...20 ГГц с опцией "13Н"
Х5М-18/6	Измеритель коэффициента шума, 0,01...20 ГГц с опциями "13Н", "АТА/70"
Х5М-18/7	Измеритель коэффициента шума, 0,01...20 ГГц с опциями "13Н", "АПА"
Х5М-18/8	Измеритель коэффициента шума, 0,01...20 ГГц с опциями "13Н", "АПА", "АТА/70"
