Измеритель мощности на основе кремниевого датчика с поддержкой Bluetooth и USB, диапазон длин волн 400–1100 нм, мощность 10 нВт–200 мВт.

• Датчик для диапазона 400–1100 нм
• Измеряет оптическую мощность от 10 нВт до 2 мВт и до 200 мВт с помощью скользящего нейтрального светофильтра (ND-фильтра).
• Ультратонкий сенсорный наконечник толщиной 3,5 мм (6 мм с нейтральным фильтром).
• В комплект входит съемный резьбовой адаптер SM05.

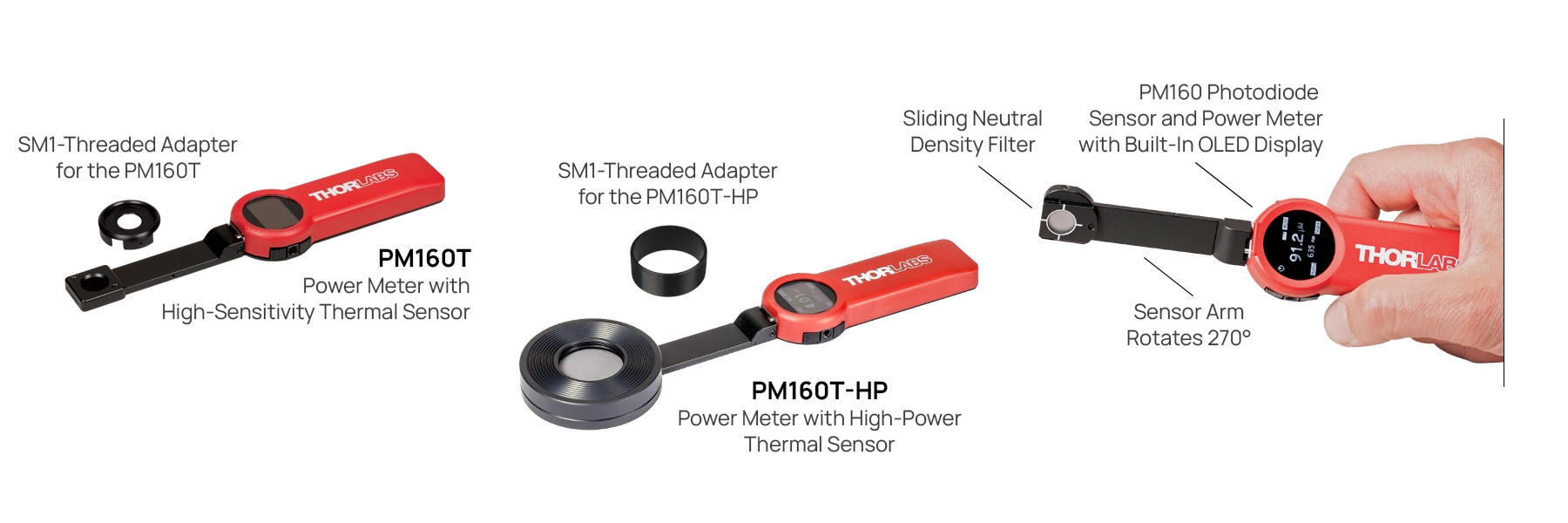

Беспроводной измеритель мощности PM160 состоит из чувствительного кремниевого фотодиода, подключенного к портативному измерителю мощности со встроенным графическим органическим светодиодным (OLED) дисплеем. Датчик диаметром 9,5 мм (0,37 дюйма) предназначен для измерения оптической мощности от 10 нВт до 2 мВт на длинах волн от 400 до 1100 нм. PM160 также поставляется со скользящим нейтральным светофильтром, который увеличивает максимальную измеряемую оптическую мощность с 2 мВт до 200 мВт. Устройство автоматически определяет положение нейтрального светофильтра для отображения правильно откалиброванного измерения мощности. Для использования фильтра просто сдвиньте его вверх по ручке до фиксации на детекторе.

Каждый измеритель мощности PM160 откалиброван для точного преобразования измеренного сигнала в отображаемое значение мощности, и к нему прилагается сертификат калибровки, специфичный для данного устройства. Для обеспечения точности измерений мы рекомендуем проводить повторную калибровку этого измерителя мощности ежегодно. Вы можете заказать повторную калибровку собственными силами, используя артикул CAL-PD2 ниже для калибровки, соответствующей стандартам NIST, или артикул CAL-PD2D ниже для калибровки, аккредитованной по стандарту ISO 17025.

Три резьбовых соединения, совместимые с винтами 8-32 и M4, позволяют устанавливать измеритель мощности на стойку в различных положениях. Устройство поставляется с переходной пластиной с внешней резьбой SM05 (0,535"-40), которая надевается либо на корпус фильтра, либо на конец рычага датчика и защелкивается на месте. Когда переходная пластина прикреплена к скользящему нейтральному фильтру, вся сборка может по-прежнему перемещаться вверх и вниз по рычагу датчика. Внешняя резьба SM05 позволяет напрямую подключать к PM160 другие компоненты , такие как адаптеры оптоволоконных разъемов (см. таблицу G1.2). Мы рекомендуем использовать беспроводной измеритель мощности PM160 в условиях окружающей среды с температурой от 0 до 50 °C (от 32 до 122 °F).

Технические характеристики
Элемент #	PM160 а
Диапазон длин волн	400 - 1100 нм
Диапазон измерения оптической мощности	10 нВт - 2 мВт (от 1 мкВт до 200 мВт с фильтром)
Максимальная средняя плотность мощности b	1 Вт/см² (20 Вт/см² с фильтром)
Разрешение оптической мощности	100 пВт (10 нВт с фильтром)
Неопределенность измерений	±3% (451–1000 нм) ±5% (в остальной части диапазона)
Скользящий оптический фильтр	Отражающий нейтральный фильтр (OD 1.5) с рассеивателем
Чувствительность датчика (нажмите для просмотра графика)
Расстояние от верхней поверхности корпуса до датчика	1,7 мм (4,2 мм с фильтром)
Апертура сенсора	Ø9,5 мм (Ø0,37")

Элемент #	PM160	PM160T	PM160T-HP
Свойства датчика
Диапазон длин волн	400 нм – 1100 нм	190 нм - 10,6 мкм	190 нм - 20 мкм
Диапазон измерения оптической мощности	10 нВт – 2 мВт (от 1 мкВт до 200 мВт с фильтром)	100 мкВт – 2 Вт	10 мВт - 70 Вт
Разрешение оптической мощности	100 пВт (10 нВт с фильтром)	10 мкВт	1 мВт
Неопределенность измерений	±3% (451 нм - 1000 нм) ±5% (в остальной части диапазона)	±3% (при 1064 нм) ±5% (весь диапазон)	±3% (при 1064 нм) ±5% (от 250 нм до 17 мкм)
Степенная линейность	±1%
Равномерность активной зоны	±1%
Сдвижной оптический фильтр	Отражающий нейтральный фильтр (OD 1.5) с рассеивателем	Н/Д	Н/Д
Средняя плотность мощности (макс.) b	1 Вт/см² (20 Вт/см² с фильтром)	500 Вт/см²	2 кВт/см²
Апертура сенсора	Ø9,5 мм (Ø0,37")	Ø10 мм (Ø0,39")	Ø25,2 мм (Ø0,99")
Покрытие сенсора	Никто	Черный широкополосный доступ	Высокомощный широкополосный доступ
Измеритель мощности
Встроенный дисплей	Монохромный белый OLED-дисплей; диагональ 24,0 мм (0,95 дюйма), 96 x 64 пикселя (частота обновления 10 Гц).
Локальная операция	4 кнопки
Диапазоны аналоговых измерений c	500 нА, 50 мкА, 5 мА	1,6 мВ, 25 мВ, 400 мВ	2,56 мВ, 16 мВ, 100 мВ
АЦП	24 бит
Полоса пропускания аналогового усилителя	10 Гц
Удаленный интерфейс	USB 2.0, Bluetooth (класс II)
Источник питания	Внешнее питание: 5 В постоянного тока через USB; Встроенное питание: LiPo+ 380 мАч
Работа от батареи	До 20 часов
Размеры
Толщина торца датчика без фильтра	3,5 мм	5,5 мм	13,0 мм
Толщина торца датчика с фильтром	6,0 мм	Н/Д	Н/Д
Расстояние от передней поверхности корпуса до датчика	1,7 мм (4,2 мм с фильтром)	2,6 мм	4,5 мм
Габаритные размеры	172,7 мм x 36,4 мм x 13,0 мм (6,80" x 1,43" x 0,51")	172,7 мм x 36,4 мм x 13,0 мм (6,80" x 1,43" x 0,51")	206,0 мм x 56,0 мм x 13,0 мм (8,1" x 2,2" x 0,51")
Масса	60 г	60 г	130 г
Монтаж
Резьба отверстия переходной пластины	Внешний SM05 (0,535"-40)	Внешний SM1 (1,035"-40)	Внутренний SM1 (1,035"-40) e
Монтажные отверстия	Метчик 8-32 и M4, 3 положения	Метчик 8-32 и M4, 3 положения	Метчик 8-32 и M4, 3 положения, 4 резьбовых отверстия 4-40 на задней стороне датчика для направляющих клетки диаметром Ø6 мм.
Рабочая температура	от 0 до 50 °C (от 32 до 122 °F)

• Для предотвращения перегрева датчика рекомендуется максимальное время экспозиции 1 час при мощности 10 Вт, 60 секунд при 30 Вт и 10 секунд при 70 Вт.
• Для источников непрерывного излучения (CW) это значение эквивалентно пиковой плотности мощности, тогда как для импульсных лазерных источников это значение рассчитывается на основе усредненной по времени мощности и профиля пучка.
• Для достижения наилучшей точности измеритель мощности автоматически выбирает оптимальный диапазон значений.
• Аккумулятор заряжается через USB-соединение.
• В комплект входит переходник для внешней резьбы SM1 (1,034"-40).
