Ваттметр проходного типа волноводный М1-37

Ваттметр М1-37  -  Предназначен для градуировки и поверки волноводных ваттметров, а также для измерений падающей мощности непрерывных синусоидальных сигналов и средней мощности импульсно-модулированных сигналов, проходящих в нагрузку СВЧ мощности в диапазоне частот от 16,7 до 37,5 ГГц.

Принцип действия ваттметра основан на методе замещения мощности СВЧ мощностью постоянного тока. Часть мощности СВЧ, поступающей на вход преобразователя, поглощается чувствительным элементом с последующим преобразованием в тепловую энергию. Изменение сопротивления термочувствительного элемента приводит к изменению мощности постоянного тока, подаваемого на чувствительный элемент, с последующим отображением количества измененной мощности постоянного тока на экран.
Состав ваттметра М1-37:

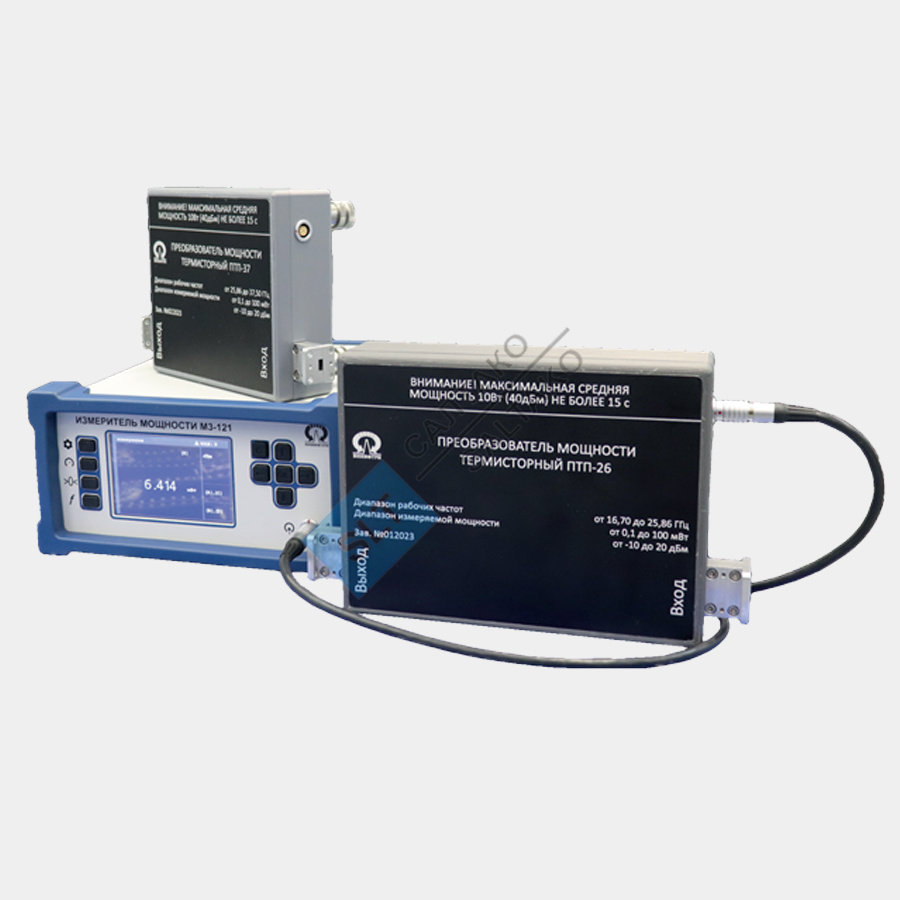

Ваттметр состоит из преобразователя термисторного проходного типа и измерителя мощности термисторного унифицированного М3-121.

• измеритель мощности термисторный унифицированный М3-121;

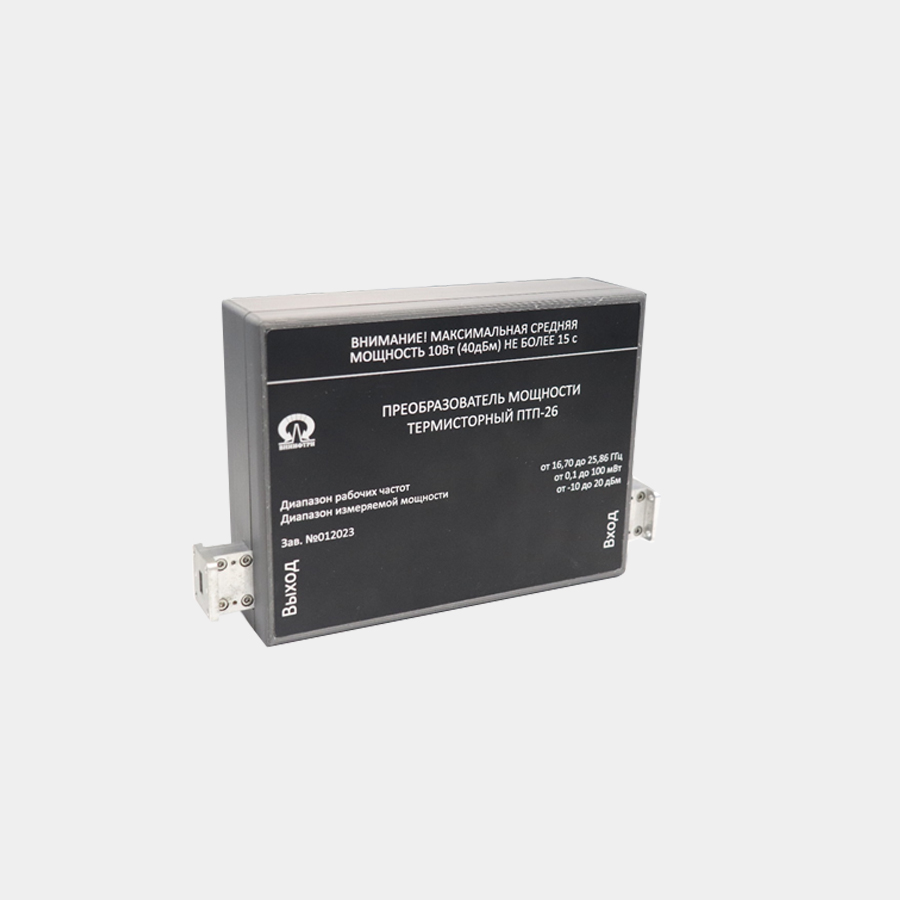

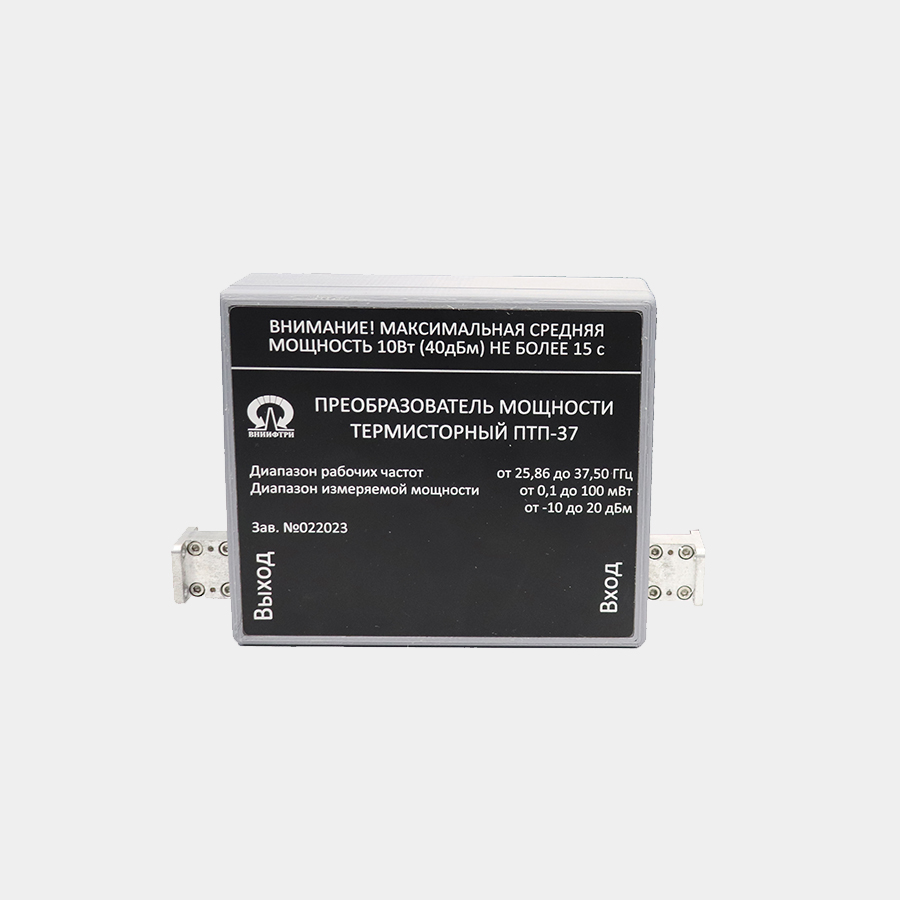

• преобразователи термисторные проходного типа ПТП-26 (сечение 11×5,5) и ПТП-37 (сечение 7,2×3,4).


Применение ваттметров серии М1-37:

• для градуировки и поверки ваттметров М3-52, М3-53, М3-91, М3-91, М5-44, М5-45;
• для измерений падающей мощности непрерывных синусоидальных сигналов и средней мощности импульсно-модулированных сигналов в нагрузку мощности СВЧ в волноводных трактах с повышенной точностью в диапазоне частот от 16,7 до 37,5 ГГц.

Дополнительные опции к ваттметру М1-37:

• Коаксиальный вход для ПТП-26 (в комплект поставки входит КВП 11×5,5 – РС 3.5 (m) или 11×5,5 – РС 2.4 (m);*
• Коаксиальный вход для ПТП-37 (в комплект поставки входит КВП 7,2×3,4 – РС 2.4 (m);
• Волноводный аттенюатор для расширения динамического диапазона измеряемой мощности до 3 000 Вт;

* Калибровка ваттметра производится по коаксиальному входу. ** Для заказа дополнительных опций, пожалуйста, укажите требуемый набор в блоке Комментарии вашего заказа.

Особенности измерителя мощности термисторного М1-37:

• функция учёта температурного дрейфа термисторных преобразователей из комплекта поставки,
• удалённый доступ по интерфейсу USB 2.0
• высокая скорость измерений ;
• рабочий эталон 1-го разряда;
• облегченная конструкция

Технические характеристики

Наименование параметра	Значение
Поперечный размер волновода, мм: -для диапазона частот от 16,70 до 25,86 ГГц -для диапазона частот от 25,86 до 37,50 ГГц	11,0х5,5 7,2х3,4
Диапазон рабочих частот, ГГц: -для сечения волновода 11,0х5,5 мм; для сечения волновода 7,2х3,4 мм;	от 16,70 до 25,86 от 25,86 до 37,5
Диапазон измерений мощности непрерывных синусоидальных сигналов, мВт	от 0,1 до 10
Допускаемые пределы погрешности калибровочного коэффициента, %	±1,5 до ± 2,0
Модуль эффективного коэффициента отражения выхода, не более	0,03
Диапазон регулировки мощности подогрева, мВт	От 10 до 80
Диапазон регулировки сопротивления, Ом	От 70 до 2000
Погрешность измерений мощности замещения, %	0,2 не более
Интерфейсы	USB, Ethernet LAN, RS232
