Ваттметр оконечного типа волноводный М3-122

Состав ваттметра М3-122:

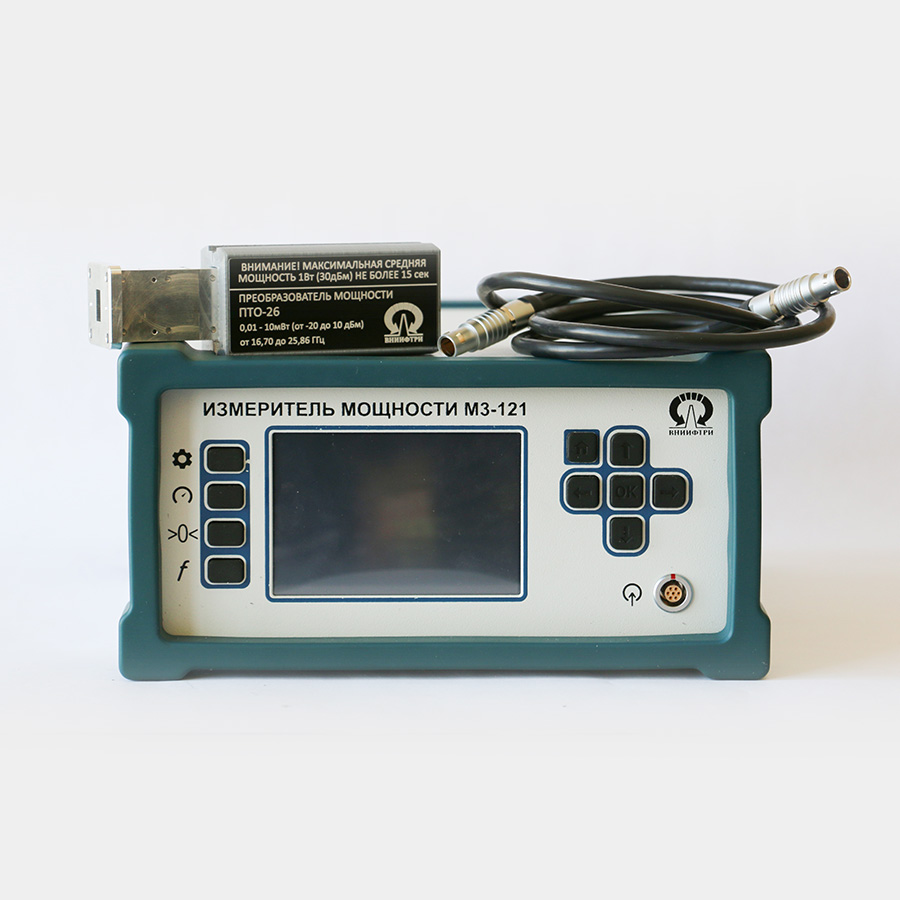

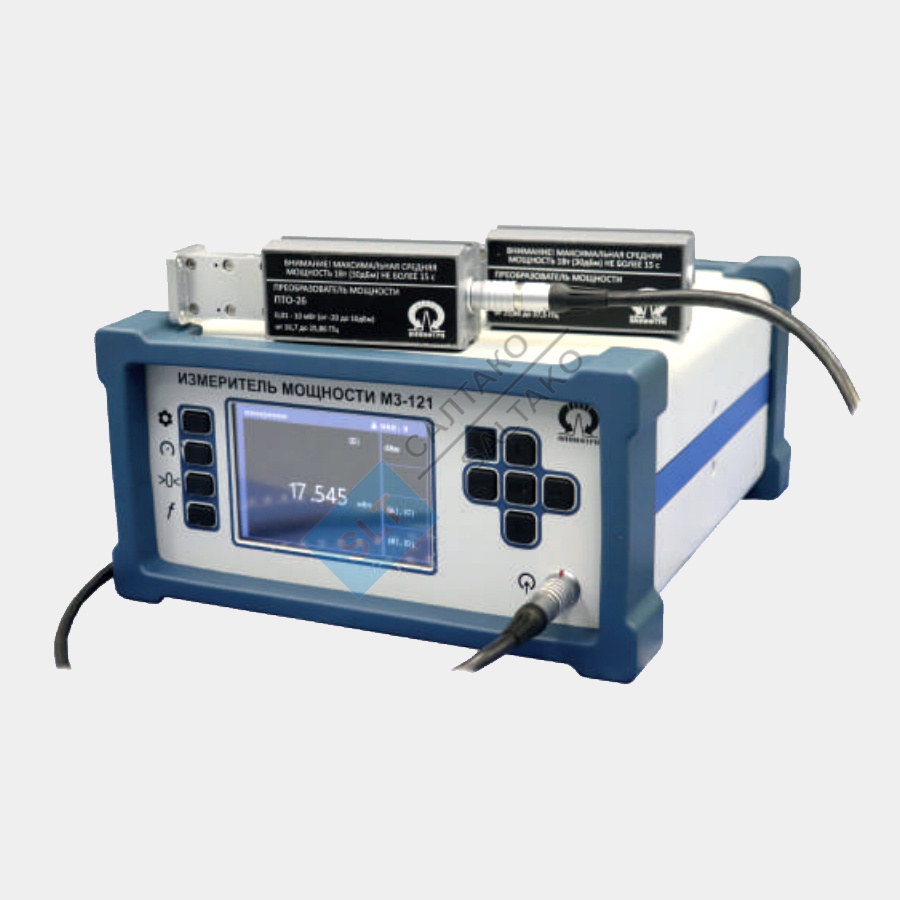

Ваттметр состоит из преобразователя термисторного оконечного типа и измерителя мощности термисторного унифицированного М3-121.

• измеритель мощности термисторный унифицированный М3-121;

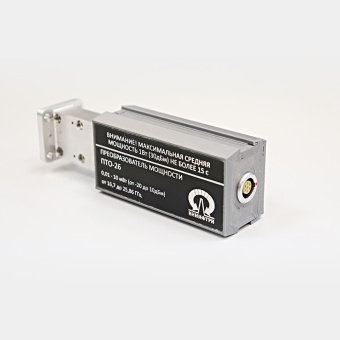

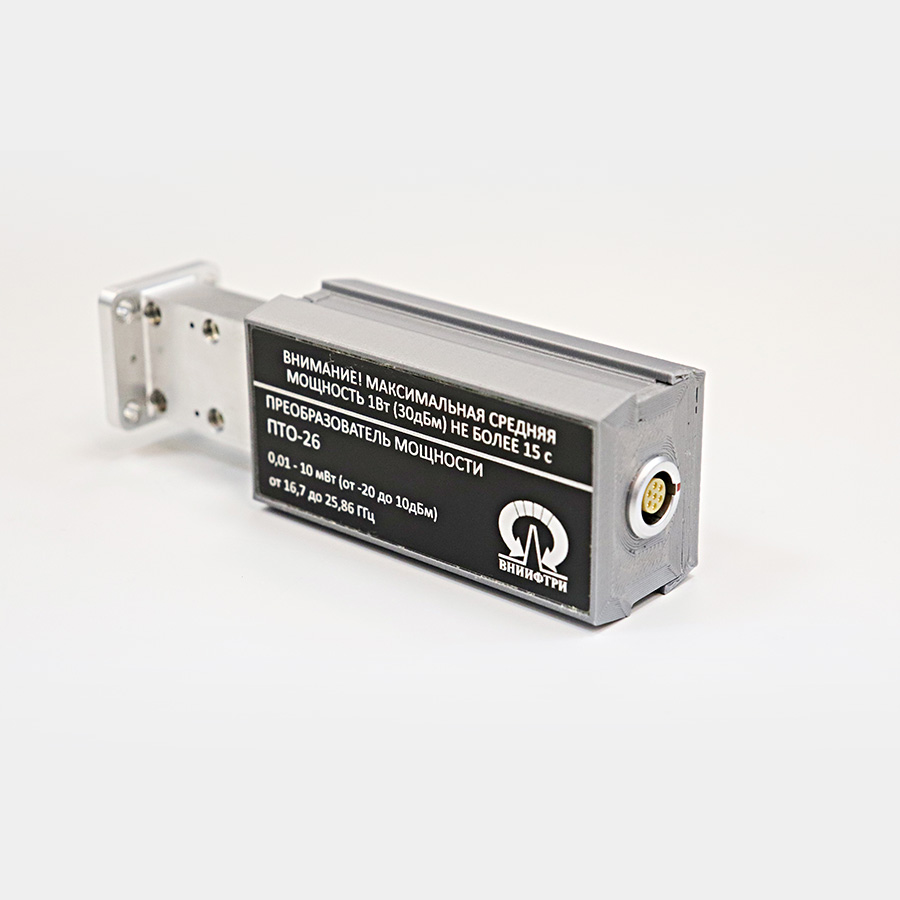

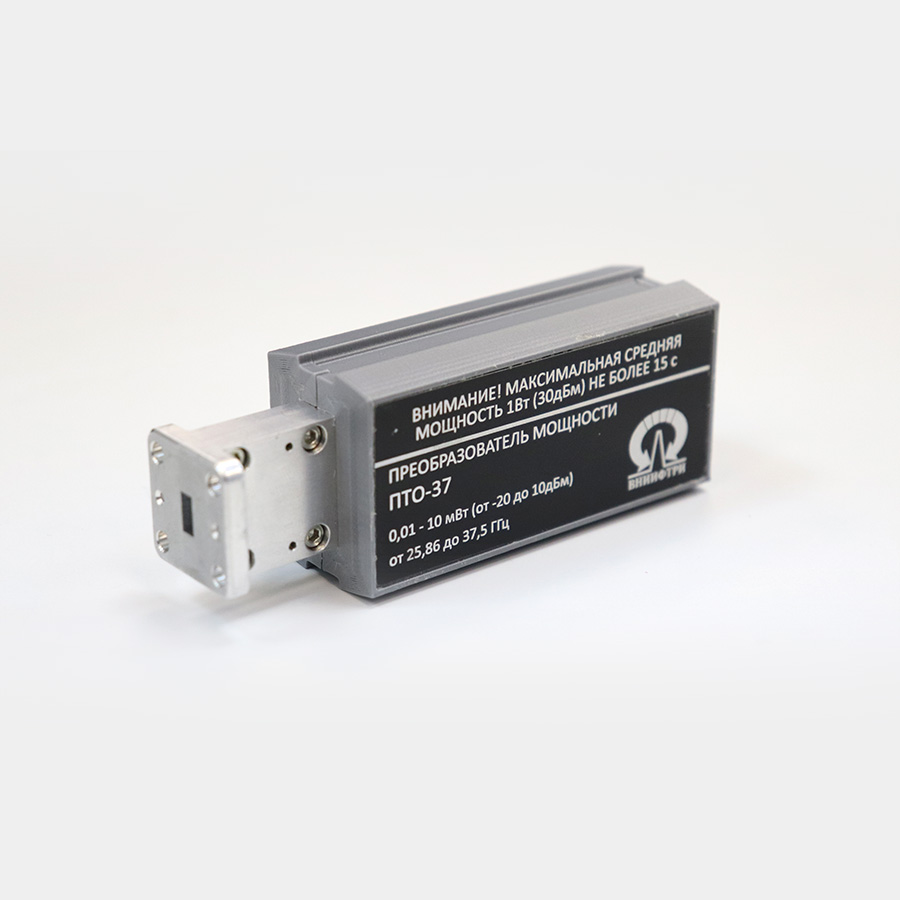

• преобразователи термисторные оконечного типа ПТО-26 (сечение 11×5,5) и ПТО-37 (сечение 7,2×3,4).

• при настройке волноводных и коаксиальных СВЧ генераторов сигналов, панорамных измерителей КСВН;
• для контроля мощности на портах векторных анализаторов цепей, - совместно с рупорными антеннами для измерений плотности потока энергии в диапазоне частот от 16,70 до 37,50 ГГц.

• Коаксиальный вход для ПТО-26 (в комплект поставки входит КВП 11×5,5 – РС 3.5 (m) или 11×5,5 – РС 2.4 (m);*
• Коаксиальный вход для ПТО-37 (в комплект поставки входит КВП 7,2×3,4 – РС 2.4 (m);
• Волноводный аттенюатор для расширения динамического диапазона измеряемой мощности до 3 000 Вт;

Отличительные особенности:
Учет температурного дрейфа, возможность удаленного доступа. Регулируемый КСВН. Высокая скорость измерений. Возможность аттестации в качестве эталона 1-го разряда.

Уникальность:
Возможность настройки КСВН на фиксированной частоте менее 1,05.

Технические характеристики

Наименование параметра	Значение
Диапазон рабочих частот, ГГц -для сечения волновода 11,0х5,5 мм; -для сечения волновода 7,2х3,4 мм;	от 16,70 до 25,86 от 25,86 до 37,50
Диапазон измерения мощности СВЧ, мВт	от 0,01 до 10
Пределы допускаемой относительной погрешности измерения мощности, %
КСВН входа, не более	1,30
Поперечный размер волновода, мм: - для диапазона частот от 16,70 до 25,86 ГГц; - для диапазона частот от 25,86 до 37,50 ГГц;	11,0х5,5 7,2х3,4;
Интерфейсы	USB
Заменяет	М5-44, М5-45, K486A, R486A, N8486AR
* – значение измеренной мощности, мВт
