Измеритель мощности термисторный унифицированный М3-121

Измеритель мощности термисторный унифицированный (ИМТУ) М3-121 в комплекте с разными типами термисторных преобразователей предназначен для измерений мощности электромагнитных колебаний в диапазоне частот, определяемых подключенным преобразователем. Измеритель обеспечивает работу с термисторными преобразователями нового поколения, а также имеет обратную совместимость с преобразователями серии М5 и М1.

Принцип работы измерителя мощности термисторного М3-121 основан на автоматическом замещении поглощаемой термистором СВЧ мощности, эквивалентной по тепловому воздействию, мощности постоянного тока.Схема изделия включает в себя четыре идентичных моста. В каналы А, С включен рабочий термистор , а в каналы В, D — компенсационный.

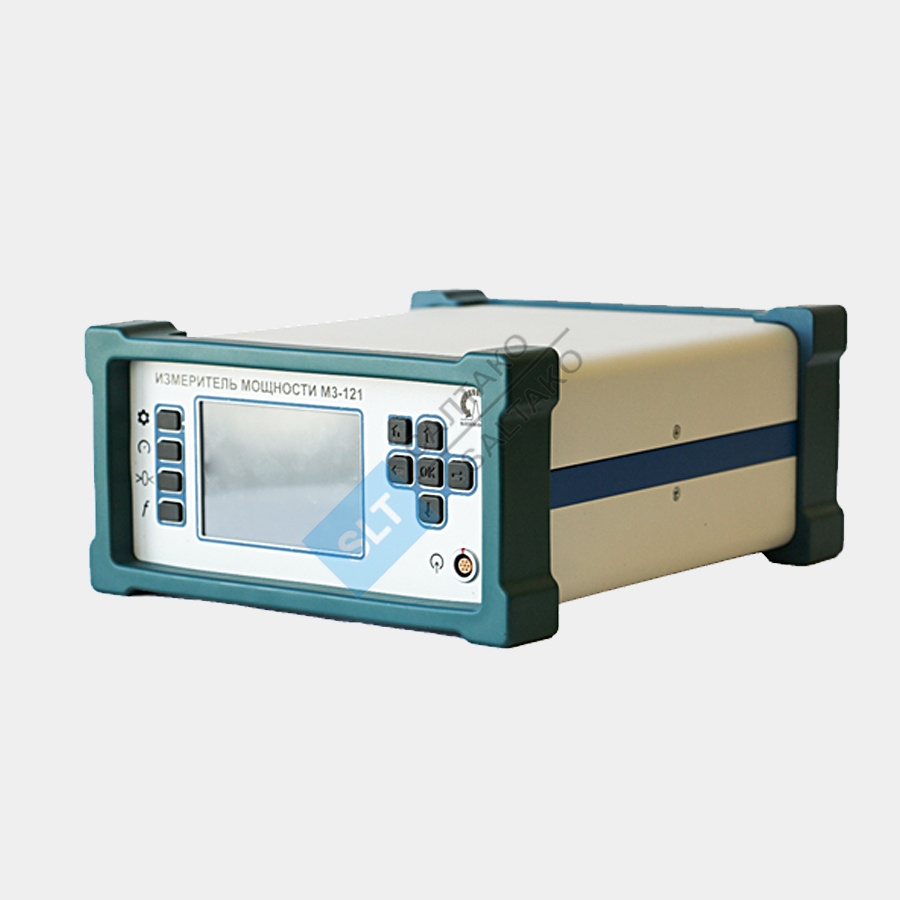

К диагонали компенсационного моста одним из выходов подключен третий усилитель постоянного тока, коэффициент передачи которого изменяется регулируемым делителем, включенным между выходом усилителя и его инвертирующим входом. Конструктивно измеритель выполнен в виде моноблока, на передней панели которого расположены органы управления, сенсорный экран и разъем для подключения многозондовых преобразователей.

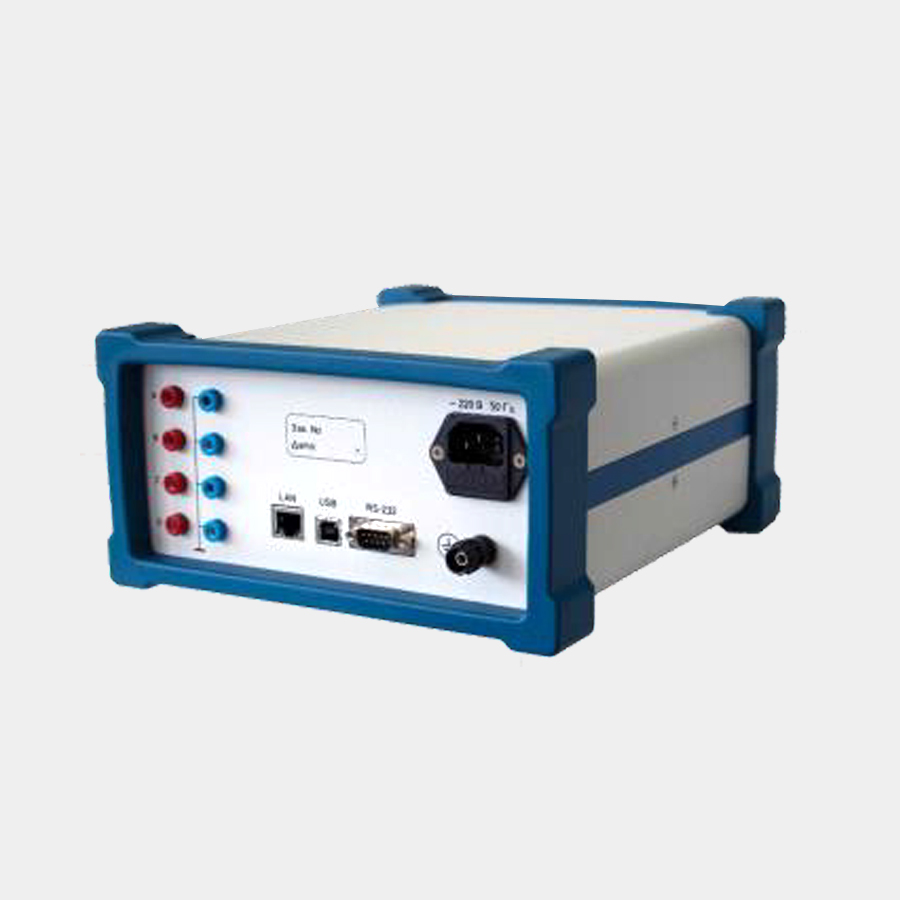

На задней панели моноблока расположены каналы A, B, C, D для подключения термисторных преобразователей, разъем питания, кнопка включения питания, заземляющая клемма, а также интерфейсы для удаленного доступа USB Type-B.

Применение измерителя мощности М3-121:

• для совместной работы с преобразователями мощности М5-29, М5-30, М5-40, М5-41, М5-42, М5-43, М5-44, М5-45, М5-49, М5-50, М5-89 и М5-88, которые применяют при разработке и настройке волноводных и коаксиальных СВЧ генераторов сигналов или панорамных измерителей КСВН;
• для контроля мощности на выходе волноводных и коаксиальных портов векторных анализаторов цепей;
• совместно с преобразователями мощности при измерениях плотности потока энергии рупорными антеннами;
• с преобразователями проходного типа (калибраторами мощности) М1-6, М1-7, М1-8, М1-9, М1-10, М1-11, КМС-72А, КМС-48А, КМС-35А, КМС-28А, КМС-23А, КМС-17А, КМС-11А, КМС-7А применяется в центрах метрологии и стандартизации при выполнении поверочных работ;
• при контроле мощности проходящей в нагрузку при градуировке волноводных усилителей и клистронов СВЧ.

Особенности измерителя мощности термисторного М3-121:

• функция учёта температурного дрейфа термисторных преобразователей,
• обратная совместимость с преобразователями серий М5 и М1;
• одновременное подключение двух преобразователей;
• удалённый доступ по интерфейсу USB 2.0
• высокая точность измерений на постоянном токе;
• широкий диапазон регулировки сопротивления.

Технические характеристики

Наименование характеристики	Значение
Диапазон регулировки мощности подогрева, мВт	от 10 до 80
Диапазон регулировки сопротивления, Ом	от 70 до 2000
Пределы допустимой относительной погрешности измерений %	± 0,2
Возможность работы совместно с калибраторами мощности	М1-6, М1-7, М1-8, М1-9, М1-10, М1-11, КМС-72А, КМС-48А, КМС-35А, КМС-28А, КМС-23А, КМС-17А, КМС-11А, КМС-7А, ПП-09, ПП-10
Возможность работы совместно с преобразователями	М5-29, М5-30, М5-40, М5-41, М5-42, М5-43, М5-44, М5-45, М5-49, М5-50, М5-89, М5-88
Вид цифрового интерфейса управления	USB
Возможность индикации результатов измерений на информационном дисплее	Да
Заменяет	М3-22А, Keysight (Agilent) N432A, TEGAM 1830A
