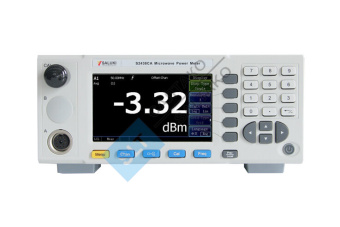

Измеритель мощности СВЧ Saluki серии S2438

Измеритель мощности СВЧ Saluki серии S2438 состоит из множества измерителей мощности СВЧ и серии датчиков мощности СВЧ. В конструкции используются новые технологии, такие как технология широкополосного обнаружения диодов, технология цифровой обработки сигналов и технология многомерной калибровочной компенсации, благодаря чему прибор обладает широким диапазоном частот, большим динамическим диапазоном мощности, высокой точностью, быстрым измерением и анализом, сериализацией датчиков и простотой использования. измеряйте среднюю мощность, пиковую мощность и мощность огибающей импульсов микроволновых сигналов. Это важный измерительный прибор для исследований, производства, приемки и технического обслуживания радаров, средств электронного противодействия и связи.

Основные характеристики

• Широкий диапазон частот, диапазон частот от 9 кГц до 500 ГГц, одинарные/двойные каналы
• Различные варианты датчиков: датчики мощности непрерывных волн, датчики пиковой мощности, датчики мощности миллиметровых волн
• Более десяти видов функций анализа амплитуды сигнала с импульсной модуляцией на миллиметровых волнах СВЧ и измерения параметров во временной области
• Серия датчиков пиковой мощности использует технологию внутренней калибровки, которая позволяет выполнять калибровку, не выходя из DUT, и калибровку нуля без отключения входного сигнала
• Гибкая и открытая настройка списка частотных смещений, согласованная с аттенюатором высокой мощности или направленным ответвителем высокой мощности для достижения точной проверки мощности сигнала
• Цветной-4,3 ЖК-дисплей, графический интерфейс пользователя на китайском/английском языках, удобный в использовании

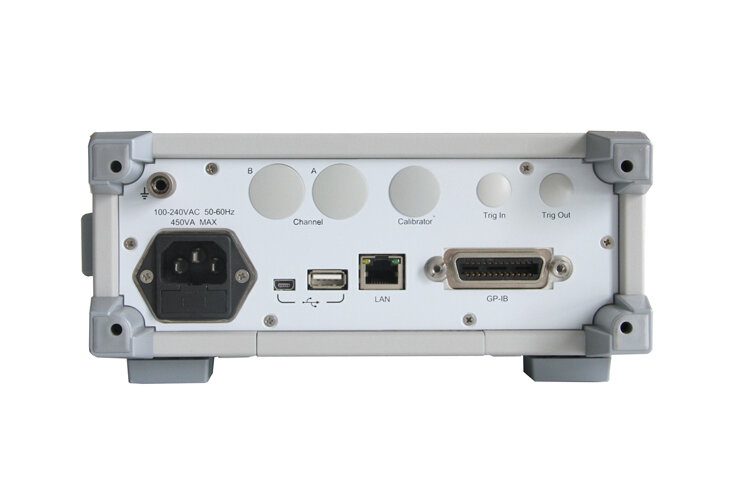

• С функцией программного управления GPIB, LAN, USB, простая в сборке тестовая система

Технические характеристики

Канал	S2438PA/CA: одноканальный, S2438PB/CB: двухканальный
Частотный диапазон	от 9 кГц до 500 ГГц
Диапазон мощности импульса	от -40 дБм до +20 дБм (S2438PA/PB)
Диапазон постоянной мощности	от -70 дБм до +50 дБм
Разрешение	Логарифмический: 0,001дБ, линейный: 10-4
Диапазон смещения	± 100,00дБ
Время нарастания импульса	≤ 13 нс (S2438PA/PB)
Полоса пропускания видео	≥ 30 МГц (S2438PA/PB)
Частота следования импульсов	Максимум 10 МГц (S2438PA/PB)
Длительность импульса	Минимум 50 нс (S2438PA/PB)
Временная база	от 2 нс/дел до 3600 с/дел (S2438PA/PB)
Диапазон внутреннего уровня срабатывания	от -20 дБм до +20 дБм (S2438PA/PB)
Частота источника калибровки	50 МГц ± 1 МГц
Мощность источника калибровки	1.000МВт (1±1,0%)
Выходной порт	Тип-N (женский)
Неопределенность	± 0,04дБ
Дисплей	цветной ЖК-экран с диагональю 4,3 дюйма
Сила	100-240 В переменного тока, 50-60 Гц
Потребление	50 Вт
Измерение	220 (Ш) × 100 (В) × 350 (Г) мм
Вес	5 кг

Модели ваттметров

Номер модуля.	Предмет	Описание
S2438PA	Измеритель мощности СВЧ-излучения	500 ГГц, 1 канал, измерение пульсовой волны
S2438PB	Измеритель мощности СВЧ-излучения	500 ГГц, 2 канала, измерение пульсовой волны
S2438CA	Измеритель мощности СВЧ-излучения	500 ГГц, 1 канал, измерение непрерывных волн
S2438CB	Измеритель мощности СВЧ-излучения	500 ГГц, 2 канала, измерение непрерывных волн

Датчики

Номер модуля.	Предмет	Описание
S2438-001	Датчик постоянной мощности S71710A	Диапазон частот: 9 кГц - 12 ГГц
S2438-002	Датчик постоянной мощности S71710D	Диапазон частот: 10 МГц - 18 ГГц
S2438-003	Датчик постоянной мощности S71710E	Диапазон частот: 50 МГц - 26,5 ГГц
S2438-004	Датчик постоянной мощности S71710F	Диапазон частот: 50 МГц - 40 ГГц
S2438-005	Датчик постоянной мощности S71710L	Диапазон частот: 50 МГц - 67 ГГц
S2438-006	Датчик пиковой мощности S81702D	Диапазон частот: 50 МГц - 18 ГГц
S2438-007	Датчик пиковой мощности S81702E	Диапазон частот: 500 МГц - 26,5 ГГц
S2438-008	Датчик пиковой мощности S81702F	Диапазон частот: 500 МГц - 40 ГГц
S2438-009	Датчик пиковой мощности S81702L	Диапазон частот: 500 МГц - 67 ГГц
S2438-010	Датчик пиковой мощности S81703D	Диапазон частот: 50 МГц - 18 ГГц
S2438-011	Датчик пиковой мощности S81703E	Диапазон частот: 500 МГц - 26,5 ГГц
S2438-012	Датчик пиковой мощности S81703F	Диапазон частот: 500 МГц - 40 ГГц
S2438-013	Датчик пиковой мощности S81703L	Диапазон частот: 500 МГц - 67 ГГц
S2438-030	Датчик мощности миллиметрового диапазона S71716	Диапазон частот: 50 ГГц - 75 ГГц
S2438-031	Датчик мощности миллиметрового диапазона S71717	Диапазон частот: 75 ГГц - 110 ГГц
S2438-032	Датчик мощности миллиметрового диапазона S71718	Диапазон частот: 110 ГГц - 170 ГГц
S2438-033	Датчик мощности миллиметрового диапазона S87106A	Диапазон частот: 170 ГГц - 220 ГГц
S2438-034	Датчик мощности миллиметрового диапазона S87106B	Диапазон частот: 220 ГГц - 325 ГГц
S2438-035	Датчик мощности миллиметрового диапазона S87108B	Диапазон частот: 325 ГГц - 500 ГГц
S2438-021	Комплект стеллажей 2U-213	/
S2438-022	Выход на заднюю панель	/
S2438-024	Соединительный кабель датчика	длина 1,5 м
