Ваттметр поглощаемой мощности М3-108

Ваттметр поглощаемой мощности М3-108 предназначен для измерения малых, средних и больших уровней мощности непрерывных и импульсных колебаний в коаксиальных трактах. Применяются при разработке и производстве генераторов, усилителей и передающих устройств СВЧ проходящей мощности, систем радиолокации, телевидения, а так же в поверочных и ремонтных органах. Могут использоваться автономно или в составе АИС.

Технические характеристики ваттметра поглощаемой мощности М3-108:

Диапазон рабочих частот от 0 до 17,85 ГГц (с ППК1, ППК2, ППК3, ППК-4), 0-12,05 ГГц с ППК4

Измерение мощности от 1 мкВт (ед. счета) до 100 Вт (перекрывается четырьмя типами приемных коаксиальных преобразователей ППК)

Диапазоны измерений средних значений мощности для всех четырех типов преобразователей: ППК1: 1 мкВт- 10 мВт; ППК2: 0,8 мВт- 1000 мВт; ППК3: 8 мВт- 10 Вт; ППК4: 80 мВт- 100 Вт

Измерение мощности в Дбм

Измерение мощности в Дб относительно задаваемого уровня мощности

Измерение мощности в % относительно задаваемого уровня мощности

Автоматическая идентификация подключенного типа преобразователя

Автоматическая установка времени подготовки к измерениям ( время прогрева )

Автоматическая коррекция нуля

Ручной и автоматический выбор пределов измерений

Автоматическое и ручное введение частотного коэффициента поправки

Встроенный калибратор мощности (4-е уровня мощности калибровки)

Автокалибровка без отсоединения от тракта СВЧ

Допусковый контроль по нижнему и верхнему уровню мощности

Накопление результатов измерений через задаваемый интервал времени

Основная погрешность ваттметра без учета погрешности рассогласования в диапазоне частот 12 - 17,85 ГГц и динамическом диапазоне до 10 Вт   -4-6 %

Основная погрешность ваттметра без учета погрешности рассогласования в диапазоне частот 0-12,05 ГГц при использовании преобразователя большого уровня (до 100 Вт) - 6-7%

КСВН ваттметра в диапазоне частот  0,02 - 12,0 ГГц; не более 1,3 КСВН ваттметра в диапазоне частот 12,0 - 17,85 ГГц не более 1,4.

Наличие самодиагностики

Возможность сравнения текущих результатов измерений с их средним значением за устанавливаемый интервал времени

Возможность индикации максимальных положительных и отрицательных значений отклонений измеряемой мощности от среднего значения за заданный интервал времени

Возможность тестирования ваттметра в процессе измерений мощности без ее отключения. Выбор 4-х видов режимов обработки результатов измерений

Ваттметр обеспечивает введение и автоматический учет поправки на неравномерность частотной характеристики приемных преобразователей.

Прибор дает возможность сравнивать текущее значение измеряемой мощности с нижним и/или верхним заранее установленным значением мощности, при достижении которых формируется информация в виде символов (на дисплее) и электрических сигналов о превышении (занижении) измеряемой мощности заданных значений.

Имеется 4-е режима усреднения (сглаживания) результатов измерения по алгоритмам, реализуемым различными видами программ.

Инициирование команд управления прибором, а также выдача измерительной и служебной информации в персональный компьютер могут осуществляться через интерфейс RS -232.

Калибровка ваттметров предусматривает подачу калибровочного сигнала непосредственно в узел преобразования мощности СВЧ, что исключает необходимость отсоединения преобразователя от источника сигнала. При этом только необходимо обеспечить отсутствие мощности СВЧ на входе приемного преобразователя.

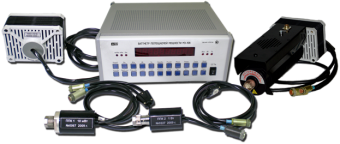

Ваттметр состоит из унифицированного измерительного блока и 4-х типов приемных преобразователей мощности СВЧ с разъемными соединительными кабелями. Потребитель может приобрести ваттметр МЗ-108 как с полным комплектом приемных преобразователей (вариант исполнения М3-108-1), так и с одним или несколькими преобразователями, необходимыми для решения его конкретных технических задач.

 Комплектность поставки ваттметра в зависимости от варианта исполнения

Заменяет: М3-90, М3-93, М3-95, М3-96
