ПрофКиП М3-51 Ваттметр Поглощаемой Мощности

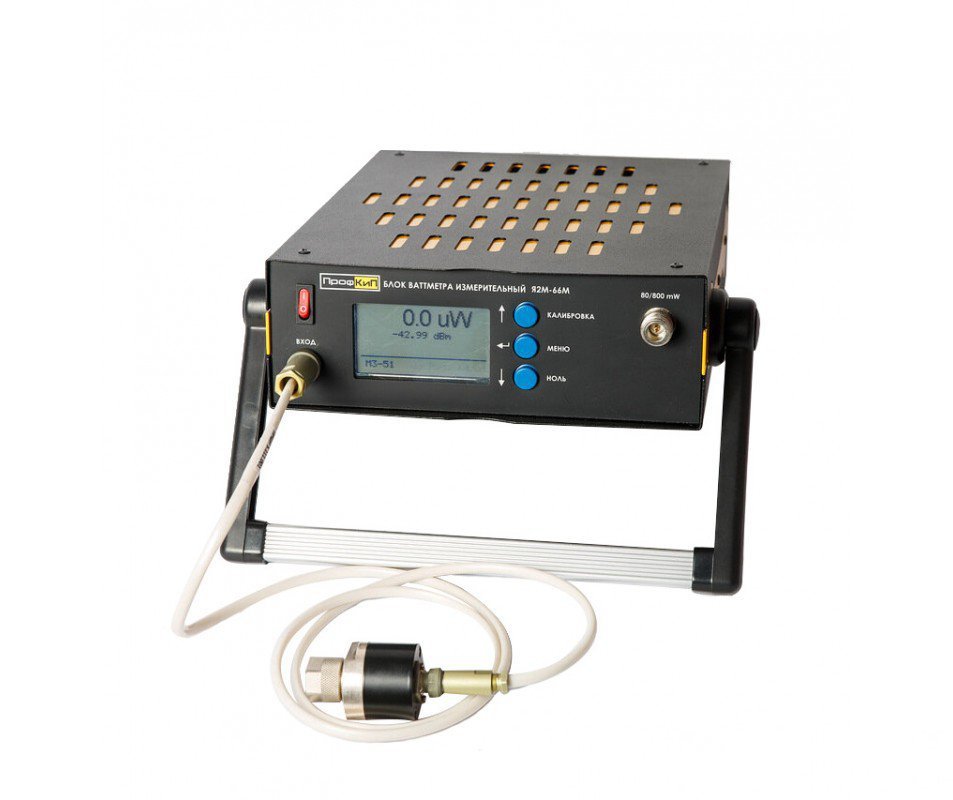

Ваттметр поглощаемой мощности ПрофКиП М3-51 предназначен для измерений среднего значения мощности непрерывных и импульсно-модулированных сигналов. Принцип действия ваттметра основан на преобразовании СВЧ мощности в тепловой вид энергии и измерении образуемой на выходе преобразователя приемного коаксиального (ППК) термоэлектродвижущей силы (термо-ЭДС), которая пропорциональна подведенной к нему мощности СВЧ сигнала. Конструктивно ваттметр поглощаемой мощности состоят из блока ваттметра измерительного ПрофКиП Я2М-66М (БИ) и ППК, подключаемого к БИ.
• Суммарный диапазон рабочих частот: 0.02 ГГц … 17.85 ГГц
• Диапазон измерения мощности: 1 мкВт … 10 мВт
• БИ выполнен на базе металлического несущего корпуса «Надел-75»
• Большой графический ЖК-дисплей
• Интуитивно понятное меню
• Измерение мощности в W и dBm
• Измерение напряжения (относительно синусоидального сигнала  на эквивалентной нагрузке 50 Ом)
• Относительные измерения dB и %
• Дистанционное управление (LAN)

• Усиление напряжения постоянного тока с ППК и его преобразование в цифровую форму
• Выдача результатов измерений на экран и по сети Ethernet
• Формирование мощности калибровки 800 мкВт на переменном токе, 80 мВт и 800 мВт на постоянном токе

«Аттенюатор»: при использовании аттенюатора для ослабления СВЧ сигнала БИ автоматически рассчитает уровень измеренной мощности (диапазон 0.01 дБ … 99.99 дБ).
«Скважность»: при измерениях импульсной мощности СВЧ сигналов с известной скважностью, БИ автоматически рассчитает уровень измеренной мощности. Результаты измерения будут соответствовать непрерывному СВЧ сигналу (диапазон 0.1% … 99.9%).
«Усреднение»:  при измерении импульсных СВЧ сигналов с большим периодом следования импульсов показания прибора могут стать нестабильными. Для устранения этого БИ будет автоматически производить усреднение результатов измерения: 4 с, 8 с или 16 с.
«Коэффициент»:  частотный поправочный коэффициент Кк (диапазон 0.001 … 999.999).

Программное обеспечение предназначено для работы с ваттметрами поглощаемой мощности ПрофКиП М3-51 не может быть использовано отдельно от измерительно-вычислительной платформы этих ваттметров. Программное обеспечение реализовано без выделения метрологически значимой части. Влияние программного обеспечения не приводит к выходу метрологических характеристик ваттметров за пределы допускаемых значений. Уровень защиты программного обеспечения «высокий» в  соответствии с Р 50.2.077-2014.

• Температура окружающего воздуха: +10°С … +40°С
• Относительная влажность воздуха при +20°С: не более 90%

• Средняя наработка на отказ: 12000 ч
• Потребляемая мощность: не более 40 Вт
• Питание: переменный ток 220 В ±22 В, 50 Гц ±0.5 Гц, постоянный ток 15 В
• Габариты, вес БИ ПрофКиП Я2М-66М: 235х325х95 мм, 3.6 кг
• Габариты, вес ППК ПрофКиП М3-51: D47х60 мм, 0.25 кг
• Габариты, вес ППК ПрофКиП М3-51/1: D47х60 мм, 0.25 кг
• Габариты, вес ППК ПрофКиП М3-51/2: D38х65 мм, 0.18 кг
• Габариты, вес ППК ПрофКиП М3-51/3: D38х65 мм, 0.18 кг
• Габариты, вес ППК ПрофКиП М3-51/4: D38х65 мм, 0.18 кг
• Габариты, вес ППК ПрофКиП М3-51/5: D38х65 мм, 0.18 кг

Наименование	Обозначение	Количество
БИ ПрофКиП Я2М-66М	ПРШН 411613.011	1 шт
*ППК ПрофКиП М3-51	ПРШН 434849.010	*1 шт
*ППК ПрофКиП М3-51/1	ПРШН 434839.010-01	*1 шт
*ППК ПрофКиП М3-51/2	ПРШН 434839.014-01	*1 шт
*ППК ПрофКиП М3-51/3	ПРШН 434839.014-02	*1 шт
*ППК ПрофКиП М3-51/4	ПРШН 434839.015-03	*1 шт
*ППК ПрофКиП М3-51/5	ПРШН 434839.015-04	*1 шт
*Кабель соединительный для: ППК М3-51/2, ППК М3-51/3, ППК М3-51/4, ППК М3-51/5	ПРШН 5.111.001	*1 шт
*комплектуется любой ППК, в любом количестве и сочетании на выбор заказчика
Вставка плавкая ВП2Б-1В (1.0 А 250 В)	ОЮ 0.481.005 ТУ	2 шт.
Руководство по эксплуатации	ПРШН 411151.018 РЭ	1 шт.
Формуляр	ПРШН 411151.018 ФО	1 шт.
Методика поверки	РТ-МП-4976-441-2017	1 шт.
Кабель сетевой с заземлением	IEC-320-C14	1 шт.
Ящик укладочный	ПРШН 411161.120	1 шт.

Преобразователи приемные коаксиальные (ППК)

Модель	Диапазон рабочих частот	Диапазон измерения мощности	Пределы допускаемой основной относительной погрешности (δ), %	Коэффициент стоячей волны по напряжению (ксвн)	Цена	Изображение
ПрофКиП М3‑51	0.1 … 4 ггц	1 мквт … 10 мвт	±[4 + 0.1(рк/рх -1)]	не более 1.4	40000₽	тип 1
ПрофКиП М3‑51/1	0.1 … 8 ггц	1 мквт … 10 мвт	±[4 + 0.1(рк/рх -1)]	не более 1.3	50000₽
ПрофКиП М3‑51/2	0.02 … 4 ггц	1 мквт … 10 мвт	±[4 + 0.1(рк/рх -1)]	не более 1.3	60000₽	тип 1
ПрофКиМ М3‑51/3	0.02 … 6 ггц	1 мквт … 10 мвт	±[4 + 0.1(рк/рх -1)]	не более 1.3	70000₽	тип 2
ПрофКиП М3‑51/4	0.02 … 12 ггц	1 мквт … 10 мвт	±[4 + 0.1(рк/рх -1)]	не более 1.3 не более 1.3 не более 1.3	80000₽	тип 2
ПрофКиП М3‑51/5	0.02 … 17.85 ггц	1 мквт … 10 мвт	0.02 ггц … 12 ггц: ±[4 + 0.1(рк/рх -1)] 12 ггц … 17.85 ггц: ±[6 + 0.1(рк/рх -1)]	0.02 … 11.99 ггц: не более 1.3 12… 17.85 ггц: не более 1.4	90000₽	тип 2

где Рк – верхний предел измерений мощности (зависит от поддиапазона измерений), Вт;
Рх – значение измеряемой мощности, Вт
