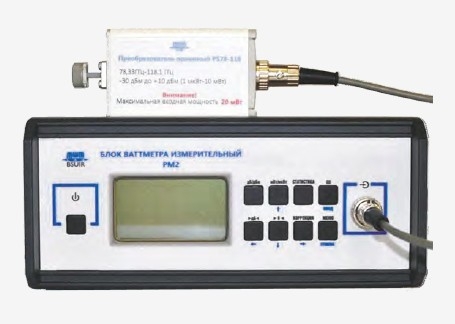

Ваттметр поглощаемой мощности М2-МВМ-220

Измерители мощности серии М2-МВМ предназначены для измерения мощности синусоидальных СВЧ сигналов и среднего значения мощности импульсно-модулированных СВЧ сигналов в коаксиальных и волноводных трактах.

Подробнее

ЗАКАЗАТЬ

Под заказ

Наши менеджеры обязательно свяжутся с вами и уточнят условия заказа

Описание

Описание

Измерители мощности серии М2-МВМ обеспечивают:

измерение мощности синусоидальных СВЧ сигналов и среднего значения мощности импульсно-модулированных СВЧ сигналов с отображением результата: в ваттах (Вт, мВт и мкВт); в децибелах относительно уровня мощности 1 милливатт (дБм); децибелах относительно заданного пользователем уровня мощности (дБ);
ручное, автоматическое или дистанционное управление работой ваттметра;
автоматическое переключение пределов измерения;
возможность предварительной записи пользователем в память ваттметра информации о типе используемого преобразователя СВЧ и его калибровочных коэффициентах с целью использования её в процессе измерения для автоматической коррекции результатов измерения;
формирование сигнала калибровки преобразователя СВЧ на переменном токе;
расчёт и отображение статистической информации по проведённым измерениям;
обмен информацией с внешними устройствами через интерфейсы RS 232, USB, КОП;
возможность установки пользователем опорного уровня мощности при отображении результатов измерения в дБ;
компенсацию смещения нуля в автоматическом либо ручном режимах;
отображение информации об используемом преобразователе СВЧ ваттметра и внешнем аттенюаторе (информация предварительно вводится в память блока ваттметра измерительного пользователем;
автоматический учёт времени наработки.

Технические характеристики

Наименование	Значение
Диапазон рабочих частот, ГГц	142,8 - 218,8 *
Сечение волноводного выхода, мм	1,3 х 0,65 **
Диапазон измерений поглощаемой мощности, мВт	от 0,001 до 10 ***
Разрешающая способность, мкВт	0,1
Пределы допускаемой основной относительной погрешности измерения поглощаемой мощности, %:	d = ±(6 + 0,1×(Р_к/Р_х – 1), где Р_к – значения верхних пределов поддиапазонов измерений поглощаемой мощности (10 мкВт, 100 мкВт, 1 мВт, 10 мВт), Р_х – измеренное значение поглощаемой мощности
Пределы допускаемой дополнительной относительной погрешности измерения поглощаемой мощности, вызванной отклонением температуры окружающего воздуха от нормальных условий применения, %/10°С	±3
Время установления показаний цифрового табло до значения 95 % от установившегося уровня на всех поддиапазонах, не более	3 с
Время готовности после включения питания, не более	10 мин
Время непрерывной работы, не менее	8 ч
Характеристики сети питания переменного тока: – напряжение – частота	(230 ± 23) В (50 ± 1) Гц
Потребляемая мощность, не более	8 В×А
Мощность сигнала калибровки на переменном токе синусоидальной формы частотой 50 МГц при сопротивлении нагрузки 50 Ом, мВт	(1,00 ± 0,01)

* при дюймовом сечении волновода 140 - 220 ГГц
** можно выполнить в дюймовом сечении (1,295 х 0,648; WR-5)
*** опционально можно повысить пределы измерения мощности до 100 мВт
