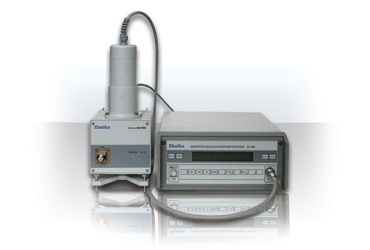

М3-78М Ваттметр

Ваттметр М3-78М (заменяет М3-78), предназначен для измерения средних значений мощности непрерывных и импульсно-моделированных колебаний среднего уровня. Применяется в системах контроля параметров при разработке, производстве и эксплуатации аппаратуры, имеющей в своем составе источники СВЧ мощности миллиметрового диапазона волн. В основе работы прибора лежит принцип преобразования поглощенной в нагрузке калориметра СВЧ энергии в тепловой вид энергии.

Преобразование СВЧ мощности в тепло происходит в волноводной согласованной нагрузке калориметра. Замещение энергии СВЧ-энергией постоянного тока выполняет автоматический транзисторный преобразователь (АТП). Температуру СВЧ нагрузки калоритметра АТП поддерживает постоянной с помощью изменения тока его выходного каскада. Выходной сигнал АТП поступает в аналоговые входы AIN1-AIN2 микроконтроллера измерительного блока, усиливается, преобразуется в цифровую форму, обрабатывается и выводится на индикатор или по последовательному интерфейсу RS-232 или USB в компьютер.
