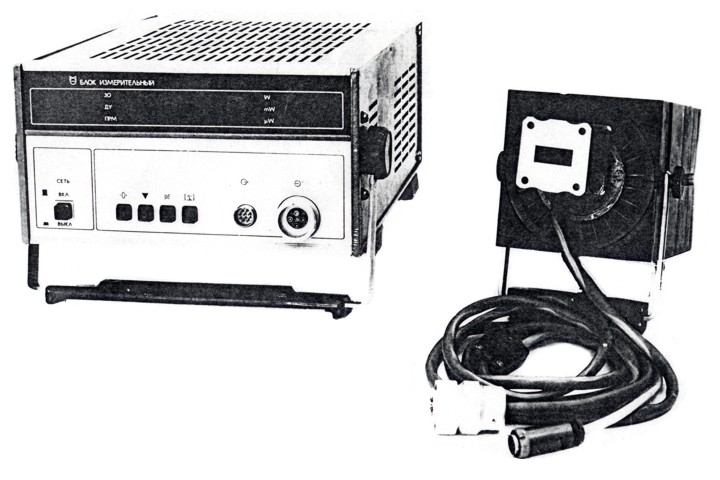

М3-97. Ваттметр поглощаемой мощности.

М3-97 Предназначен для измерения среднего значения мощности непрерывных и импульсно-модулированных сигналов СВЧ. Жесткие условия эксплуатации и наличие интерфейсных функций согласно ГОСТ 26.003-80 делают его пригодным для использования совместно с другими приборами и персональными компьютерами в составе автоматизированных систем и комплексов.

Ваттметр обеспечивает быстрые и точные измерения, а наличие развитых функциональных возможностей максимально удовлетворяет требованиям широкого круга пользователей, экономит время оператора при проведении измерений.

Предусмотрена автоматизация процесса подготовки прибора к измерениям и получения результатов измерения в натуральных единицах мощности СВЧ (Вт, мВт, мкВт). Автоматизированы такие операции, как установка нуля, самодиагностика, выбор пределов измерения, учет частотных поправок и калибровка. Особенностью ваттметра М3-97 является возможность автоматической калибровки без отключения СВЧ- тракта.

• Диапазон частот 8,24- 37,5 ГГц
• Диапазон измерения мощности 10^-1-100 Вт
• Пределы допускаемой основной погрешности с (волноводым трактом) ± 6 %.
• Пределы допускаемой основной погрешности (с коаксиально-волноводным переходом на сечение 7/3, в диапазоне частот 12,06-17,44 ГГц) ± 15%.
• Диапазон рабочих температур -30…+50 °С.
• Тип приемного преобразователя 469.015.
• Калибратор мощности постоянного тока: Выходная мощность: 800 мВт; дополнительный калибратор- 8 мВт.
  Погрешность установки выходной мощности - ±0,25 %.
• Выход на внешние устройства документирования и регистраторы: 100 кОм- 0-( +1) В.
• Интерфейс КОП ГОСТ 26.003-83 интерфейсные функции: SHI, AHI, T6, L4, SRI, RL2, DCI, DTI.
• Индикация: 5-ти разрядная (отображение результатов измерения в виде 4-х значащих цифр, величин поправочных коэффициентов, ошибочных состояний, 3-х светодиодов- указателей размерности измерения данных, 3-х светодиодов- указателей состояния КОП (ДУ, ЗО, ПРМ).
• Диагностирование до уровня функциональных узлов.
• Жёсткие условия эксплуатации.
• Аналоговый выход
• Питание 220±22В, 50 Гц
• Потребляемая мощность 60 В · А
• Масса 9,5 кг
