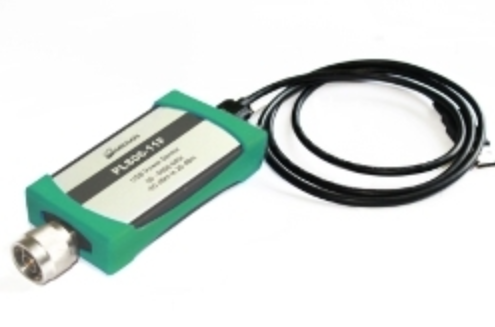

PLS06-11M Измеритель мощности

Измеритель мощности PLS06 предназначен для измерения мощности сигналов СВЧ в диапазоне частот от 50 МГц до 6 ГГц. Применение детекторов средне-квадратичного значения мощности позволяет проводить точные измерения для модулированных сигналов, в том числе для стандартов GSM/EDGE/ WCDMA/WiMAX/LTE.
Для взаимодействия с прибором используется программное обеспечение «PLS-Клиент». Питание и управление прибором осуществляется через порт USB 2.0.

Область применения:

Производство и контроль ВЧ и СВЧ устройств и оборудования, исследование, настройка и испытания СВЧ узлов, используемых в радиоэлектронике, связи, приборостроении, измерительной технике.

Особенности:

• измерение мощности СВЧ сигналов в диапазоне частот от 50 МГц до 6 ГГц;
• широкий динамический диапазон 70 дБ (от -50 дБм до 20 дБм);
• возможность работы в составе измерительных комплексов (управление прибором осуществляется через команды SCPI);
• режимы абсолютного и относительного измерений мощности;
• отображение результатов в линейной и логарифмической шкале;
• возможность отображения формы радиоимпульсов;
• протоколирование результатов измерений в файл ПК;
• коррекция результатов измерений с учетом коэффициента передачи внешних устройств.
• возможность измерений модулированных сигналов;
• компактный и легкий;
• питание и управление через один кабель USB 2.0;
• функция внутренней установки нуля исключает необходимость внешней калибровки;
• российское производство
• Габариты 125х65х25 мм
• Масса 0,25 кг

Технические характеристики

Наименование параметра	Значение
Диапазон рабочих частот	50 МГц - 6 ГГц
Диапазон измерений мощности	-50 ... +20 дБм (10 нВт ... 100 мВт)
КСВН входа, не более	1,2
Волновое сопротивление	50 Ом
Видео полоса измерителя, не менее	500 кГц
Время измерений
Время установления рабочего режима, не более	5 с
Однократные измерения, не менее	10 изм/сек
Поточные измерения (в режиме накоплений), не менее	150 изм/сек
Триггер
Сопротивление входа триггера	1 кОм
Уровень логического нуля	< 1,5 В
Уровень логической единицы	> 3,6 В
Макс. ток выхода триггера	10 мА
Типы соединителей
СВЧ	Тип N, SMA вилка или розетка
Вход / выход триггера	MCX-розетка
Питание и управление	mini-USB тип B

Возможности программного обеспечения

• удобный пользовательский интерфейс;
• возможность сохранения/загрузки профилей для измерительных схем;
• графическое отображение результатов измерений;
• оповещение о выходе измеряемой величины за пределы заданного диапазона.

Варианты поставки

Модификации
PLS06-11F	Тип выходного разъема N (розетка)
PLS06-11M	Тип выходного разъема N (вилка)
PLS06-12F	Тип выходного разъема SMA (розетка)
PLS06-12M	Тип выходного разъема SMA (вилка)
Комплектность поставки
Кабельные сборки MCX-BNC	2 шт. длиной 0,8 м каждая
Тарированные ключи	КТ-2 для PLS06-12F или PLS06-12M КТ-4 для PLS06-11F или PLS06-11M
Кабельная сборка USB A-mini-B	Кабельная сборка для питания и управления прибором длиной 1,2 м с винтами со стороны разъема mini-B
Аттенюаторы коаксиальные	Доступны аттенюаторы с номинальным ослаблением от 3 дБ до 40 дБ
Набор переходов	Коаксиальные переходы серии ПК2 для соединения с устройствами в тракте выходно- го разъема СВЧ или перехода на тракт другого типа (см. ниже)
Модификация	Типы переходов в комплекте
PLS06-11F	ПК2-18-11-11 ПК2-18-11-13 ПК2-18-11-13Р
PLS06-11M	ПК2-18-11Р-11Р ПК2-18-11Р-13 ПК2-18-11Р-13Р
PLS06-12F	ПК2-18-11-13 ПК2-18-11Р-13 ПК2-18-13-13
PLS06-12M	ПК2-18-11-13Р ПК2-18-11Р-13Р ПК2-18-13Р-13Р
