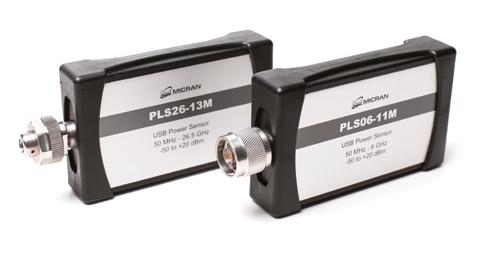

Измеритель мощности PLS26-03M

Измеритель мощности PLS26 предназначен для измерения мощности сигналов СВЧ в диапазоне частот от 50 МГц до 26,5 ГГц. Для взаимодействия с прибором используется программное обеспечение «PLS-Клиент». Питание и управление прибором осуществляется через порт USB 2.0.

Подробнее

ЗАКАЗАТЬ

Под заказ

Наши менеджеры обязательно свяжутся с вами и уточнят условия заказа

Описание

Описание

Область применения

Производство и контроль ВЧ и СВЧ устройств и оборудования, исследование, настройка и испытания СВЧ узлов, используемых в радиоэлектронике, связи, приборостроении, измерительной технике.

Основные возможности

измерение мощности СВЧ сигналов в диапазоне частот от 50 МГц до 26,5 ГГц;
широкий динамический диапазон от -50 дБм до 20 дБм (10 нВт ... 100мВт).
возможность работы в составе измерительных комплексов (управление прибором осуществляется через команды SCPI);
режимы абсолютного и относительного измерений мощности;
отображение результатов в линейной и логарифмической шкале;
протоколирование результатов измерений в файл ПК

Технические характеристики:

Наименование параметра	Значение
Диапазон рабочих частот	50 МГц - 26,5 ГГц
Диапазон измерений мощности	-50 ... +20 дБм (10 нВт ... 100 мВт)
КСВН входа, не более	1,2
Волновое сопротивление	50 Ом
Видео полоса измерителя, не менее	100 кГц
Время измерений
Время установления рабочего режима, не более	5 с
Однократные измерения, не менее	20 изм/сек
Поточные измерения (в режиме накоплений), не менее	-
Триггер
Сопротивление входа триггера	1 кОм / 50 Ом (возможность изменения в ПО)
Уровень логического нуля	< 1,5 В
Уровень логической единицы	> 3,6 В
Макс. ток выхода триггера	100 мА
Типы соединителей
СВЧ	Тип 3,5 мм (вилка), тип IX, вар. 3 (вилка)
Вход / выход триггера	MCX-розетка
Питание и управление	USB 2.0 Mini-B

Возможности программного обеспечения

19.11.2018 13:23

удобный пользовательский интерфейс;
возможность сохранения/загрузки профилей для измерительных схем;
графическое отображение результатов измерений;
оповещение о выходе измеряемой величины за пределы заданного диапазона.

Варианты поставки

Модификации
PLS26-13М	Тип входного разъема 3,5 мм (вилка)
PLS26-03М	Тип входного разъема IX, вариант 3 (вилка)
Комплектность поставки
Кабельные сборки MCX-BNC	2 шт. длиной 0,8 м каждая
Кабельная сборка USB 2.0 type-A - Usb 2.0 Mini-B	Кабельная сборка для питания и управления прибором длиной 1,2 м с винтами со стороны разъема USB 2.0 Mini-B
Тарированный ключ	Ключ КТ-2 с моментом вращения при затягивании (0,9 ± 0,1) Н·м и размером зева 8 мм
PLS26-13М	ПК2-20-13Р-13Р
PLS26-03М	ПК2-20-03Р-03Р
