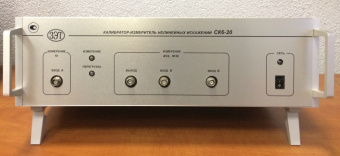

Калибратор-измеритель нелинейных искажений СК6-20

Калибратор-измеритель нелинейных искажений СК6-20 предназначен для:

• Измерения коэффициента гармоник Кг;
• Измерения частоты и амплитуды первой гармоники;
• Формирования синусоидального сигнала с нормированным содержанием гармоник в режиме работы с внешним генератором-калибратором гармонических сигналов СК6-122-01 (или генератором сигналов 33220A, Agilent Technologies), который управляются по интерфейсу USB;
• Определения амплитудно-частотных (АЧХ) и фазово-частотных (ФЧХ) характеристик четырехполюсников.

СК6-20 может использоваться в качестве рабочего 2-го разряда эталона единицы коэффициента гармоник по ГОСТ Р 8.762-2011.
СК6-20 работает под управлением внешней ПЭВМ на базе интерфейса USB.
По запросу предоставляется динамическая библиотека для управления прибором с примерами использования для автоматизации процесса измерений.

Технические характеристики:

Основные характеристики в режиме измерения коэффициента гармоник Кг.
Диапазон частот первой гармоники в режиме измерений Кг 0,01 … 200 кГц
Диапазон измеряемых значений Кг 0,001 … 100 %
Диапазон амплитуды первой гармоники в режиме измерений Кг (при среднеквадратическом значении входного напряжения не более 1,27 В) от 1 до 1,8 В
Пределы допускаемой абсолютной погрешности измерения Кг в зависимости от частоты первой гармоники исследуемого сигнала приведены в таблице ниже.

Диапазон частот первой гармоники	Пределы  абсолютной погрешности измерений Кг, %
(10,0 – 199,9) Гц	± (0,03 × Кг + 0,006 %)
(0,2 – 20,0) кГц	± (0,02 × Кг + 0,005 %)
(20,001 – 200) кГц	± (0,04 × Кг + 0,006 %)

• Основные характеристики в режиме измерения частоты и амплитуды первой гармоники.
• Диапазон измеряемой частоты первой гармоники 0,01 … 200 кГц
• Диапазон измеряемой амплитуды первой гармоники (при среднеквадратическом значении входного напряжения не более 1,41 В) от 0,01 до 2,00 В
• Пределы допускаемой относительной погрешности измерения частоты первой гармоники ± 0,006 %
• Пределы допускаемой относительной погрешности измерения амплитуды первой гармоники:
       -в диапазоне от 10 мВ до 1 В: ± 1,8 %
       -в диапазоне от 1 до 2 В: ± 0,6 %
• Основные характеристики в режиме воспроизведения коэффициента гармоник Кг (в режиме работы от внешнего генератора сигналов СК6-122-01)
• Диапазон частот первой гармоники в режиме воспроизведения 0,01 … 200 кГц
• Диапазон воспроизводимых значений Кг 0,001 … 100 % с минимальным шагом 0,001 %
• Пределы допускаемой абсолютной погрешности воспроизведения Кг в зависимости от частоты первой гармоники исследуемого сигнала указаны в таблице ниже

Диапазон частот первой гармоники	Пределы  абсолютной погрешности воспроизведения Кг, %
(10,0 – 199,9) Гц	± (0,03 × Кг + 0,006 %)
(0,2 – 20,0) кГц	± (0,02 × Кг + 0,005 %)
(20,001 – 200) кГц	± (0,04 × Кг + 0,006 %)

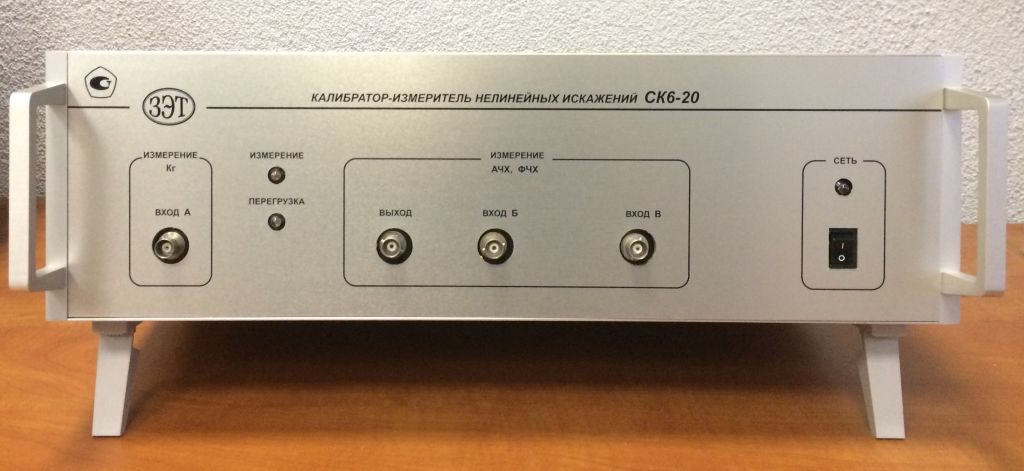

Калибратор-измеритель нелинейных искажений СК6-20
