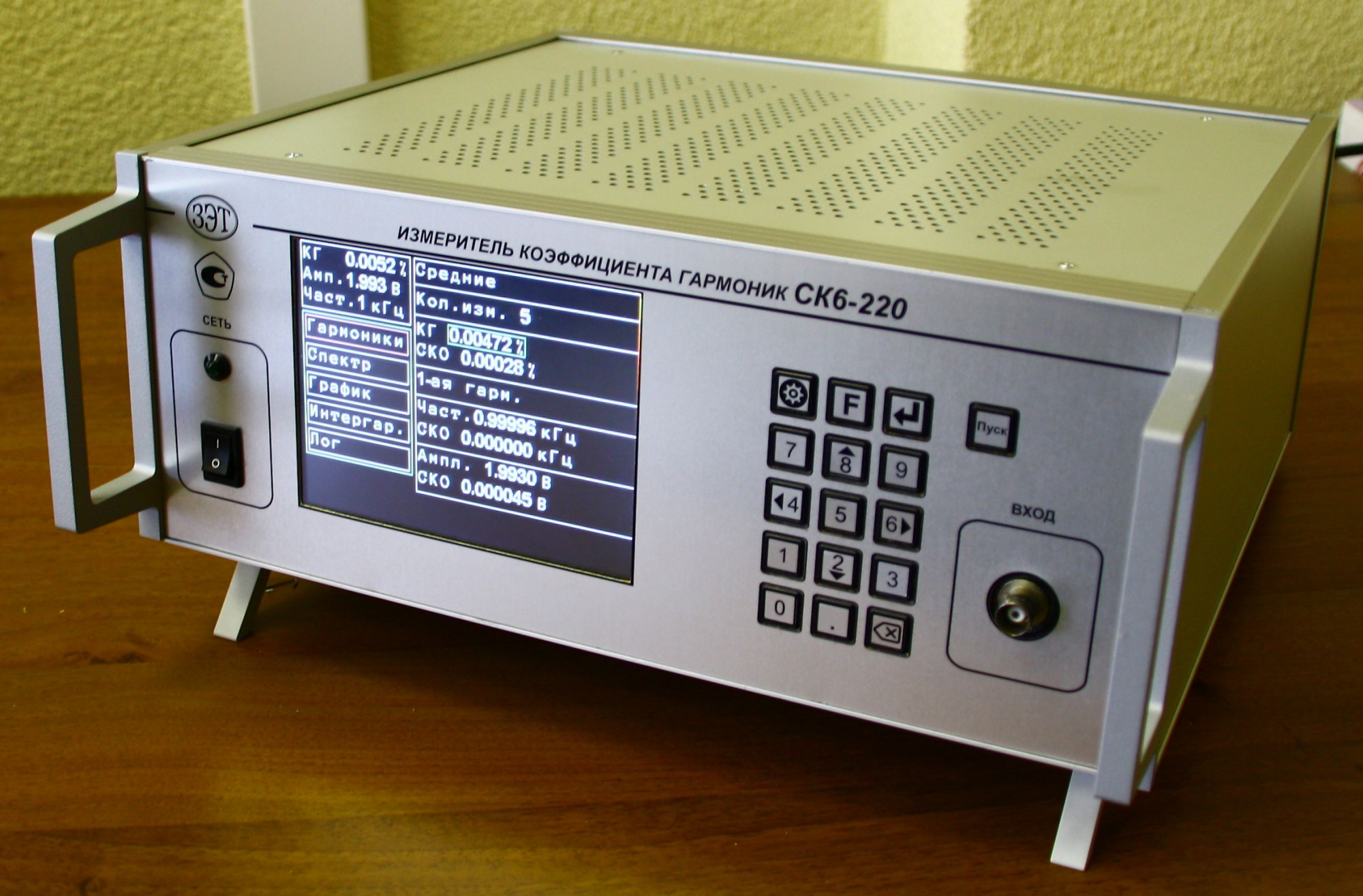

Измеритель коэффициента гармоник СК6-220

• измеритель СК6-220 управляется встроенным процессором, оснащен экраном и клавиатурой и не нуждается, как СК6-20, во внешнем компьютере;
• динамический диапазон измерителя СК6-220 расширен до 50 В амплитудного значения первой гармоники (максимального значения сигнала произвольной формы).

Назначение:

• Измеритель предназначен для измерений коэффициента гармоник радиотехнических сигналов, амплитуды и частоты первой гармоники, уровней амплитуды и фазы высших гармоник относительно первой гармоники. Измеритель позволяет также определять уровни и частоты интергармоник и субгармоник сигнала.
• Измерители могут использоваться в качестве рабочих эталонов 2-го разряда и рабочих средств измерений коэффициента гармоник (измерителей нелинейных искажений) по ГОСТ 8.762-2011, а также при исследованиях средств измерений и радиотехнической аппаратуры различного назначения.
• Измерители СК6-220 допускают замену калибраторов-измерителей нелинейных искажений СК6-20.
• СК6-220 может работать под управлением внешней ПЭВМ на базе интерфейса USB.
• По запросу предоставляется динамическая библиотека для управления прибором с примерами использования для автоматизации процесса измерений.

Основные метрологические и технические характеристики измерителя СК6-220:

Наименование характеристики	Значение характеристики
Диапазон измерений коэффициента гармоник Кг при частоте первой гармоники от 10 Гц до 200 кГц: при амплитуде первой гармоники (максимальном значении сигнала произвольной формы) от 0,05 до 0,5 В при амплитуде первой гармоники (максимальном значении сигнала произвольной формы) от 0,5 до 50 В	от 0,01 до 100 % от 0,001 до 100 %
Диапазон измерений частоты	от 10 Гц до 1200 кГц
Диапазон измерений амплитуды первой гармоники в диапазоне частот 10 Гц – 200 кГц	от 0,05 до 50 В
Пределы допускаемой абсолютной погрешности измерений коэффициента гармоник ΔКг, %: при амплитуде первой гармоники (максимальном значении сигнала произвольной формы) от 0,05 до 0,5 В при амплитуде первой гармоники (максимальном значении сигнала произвольной формы) выше 0,5 до 2 В при амплитуде первой гармоники (максимальном значении сигнала произвольной формы) выше 2 до 50 В	Аи - значение амплитуды 1-ой гармоники ± (0,03∙Кг + 0,005 %)
Пределы допускаемой абсолютной погрешности измерений частоты первой гармоники ΔF, Гц	ΔF =± (2·10-4 ·F + 0,01 Гц), где F – измеренная частота, Гц
Пределы допускаемой относительной погрешности измерений амплитуды первой гармоники δА: в диапазоне частот от 10 Гц до 20 кГц в диапазоне частот свыше 20 до 200 кГц	± 1 % ± 3 %
Характеристики измерителя при определении уровней амплитуды и фазовых сдвигов высших гармоник относительно первой гармоники при частоте и амплитуде первой гармоники от 10 Гц до 200 кГц и от 0,5 до 50 В: диапазон уровней амплитуды диапазон фазовых сдвигов	от минус 100 до 0 дБ от 0 до 360º
Диапазон уровней интергармоник и субгармоник сигнала относительно амплитуды первой гармоники при частоте и амплитуде первой гармоники от 10 Гц до 200 кГц и от 0,5 до 50 В при определении уровней и частот интергармоник и субгармоник сигнала	от минус 100 до 0 дБ
Количество независимых наблюдений при измерениях	от 1 до 10
Мощность, потребляемая от сети электропитания       220 В, 50 Гц, не более	40 В∙А
Габаритные размеры (длина × высота × ширина)	345 × 150 × 340 мм
Масса, не более	5,5 кг
Электромагнитная совместимость	По ТР ТС 020/2011 «Электромагнитная совместимость технических средств»
Безопасность	По ТР ТС 004/2011 «О безопасности низковольтного оборудования»
Рабочие условия применения: температура окружающего воздуха относительная влажность окружающего воздуха при температуре  + 25 °C атмосферное давление	от + 10 до + 35 °C до 80 % от 70 до 106,7 кПа
Условия хранения и транспортирования (в футляре и упаковке для транспортирования): температура окружающего воздуха относительная влажность окружающего воздуха при температуре + 35 °C атмосферное давление	от минус 50 до + 50 °C до 98 % от 70 до 106,7 кПа

Особенности:

• Измерение значения Кг, амплитуды и частоты основной гармоники:



  Основные результаты измерений СК6-220. В окне выводятся коэффициент гармоник, частота основной гармоники, амплитуда основной гармоники.
• Вывод средних значений параметров высших гармоник:



  Таблица со средними параметрами высших гармоник. В таблице выводятся номер гармоники, частота высшей гармоники, амплитуда в децибелах относительно основной гармоники, начальная фаза гармоники относительно основной гармоники.
• Вывод спектра измеряемого сигнала:



  Спектр измеряемого сигнала.
• Вывод графика измеряемого сигнала во временной области:



  График измеряемого сигнала во временной области.
• Определение интергармонических составляющих:



  Результат поиска интергармонических составляющих - определяются частота и абсолютная и относительная амплитуда каждой обнаруженной интергармоники
