Измеритель нелинейных искажений АКИП-4501

Автоматическое переключение диапазонов, синхронное измерение искажений частоты и уровня. Режимы измерения: гармоник, напряжения, частоты: 20 … 20 кГц, погрешность ±(0,1*K + 0,03)%; измерение напряжения 3 мВ скз … 300 В скз; измерение чаcтоты 1 Гц…388 кГц, цифровой индикатор 4 разряда, масса 3,8 кг

Измеритель нелинейных искажений АКИП-4501

 Режимы измерения: коэффициент нелинейных искажений, напряжение, частота
 Диапазон основных частот 20 Гц ... 20 кГц
 Диапазон частот при измерении напряжений 40 Гц ... 40 кГц
 Диапазон измеряемых частот в режиме частотомера: 10 Гц…200 кГц
 Диапазон измерений КНИ 0,01 % ... 50 %
 Выходы X/Y: передача сигнала на осциллограф, для отображения фигур Лиссажу
 Индикация 4 разряда


Назначение средства измерений:
Измерители нелинейных искажений АКИП-4501 (далее – измерители) предназначены для измерения коэффициента нелинейных искажений, напряжения и частоты сигнала переменного тока.

Описание средства измерений:

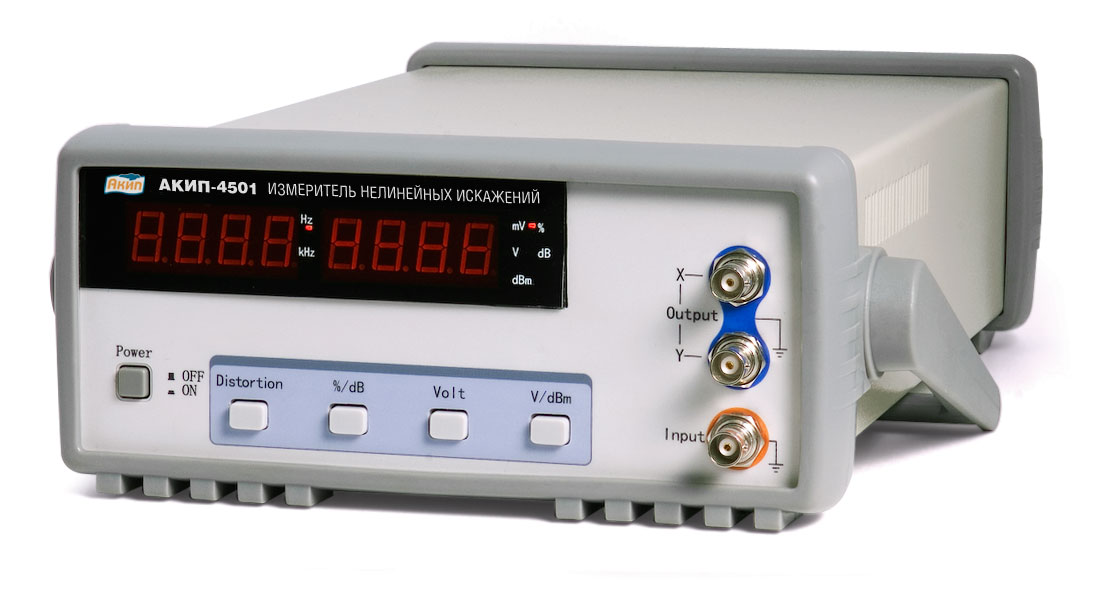

Конструктивно измерители выполнены в виде компактного моноблока, на передней панели которого расположены органы управления и дисплей.
Принцип действия основан на специальном процессе подавления фундаментальных и сдвинутых по фазе гармоник, достигая 80 дБ подавления. Данные преобразуются в цифровой сигнал при помощи 16-бит АЦП, вычисляются и отображаются на газоразрядном индикаторе. В приборе имеется выход XY для подключения осциллографа. Измерители имеют: функции автоматического переключения диапазона; 4-разрядный цифровой дисплей с автоматической десятичной точкой; ручное переключение режимов измерений напряжения и коэффициента нелинейных искажений; отображение измеренного значения напряжения в В, мВ или дБ, отображение измеренного значения коэффициента нелинейных искажений в % или дБ


Комплект поставки:

Измеритель АКИП–4501 - 1 шт.
Шнур питания         - 1 шт.
Соединительный кабель - 1 шт.
