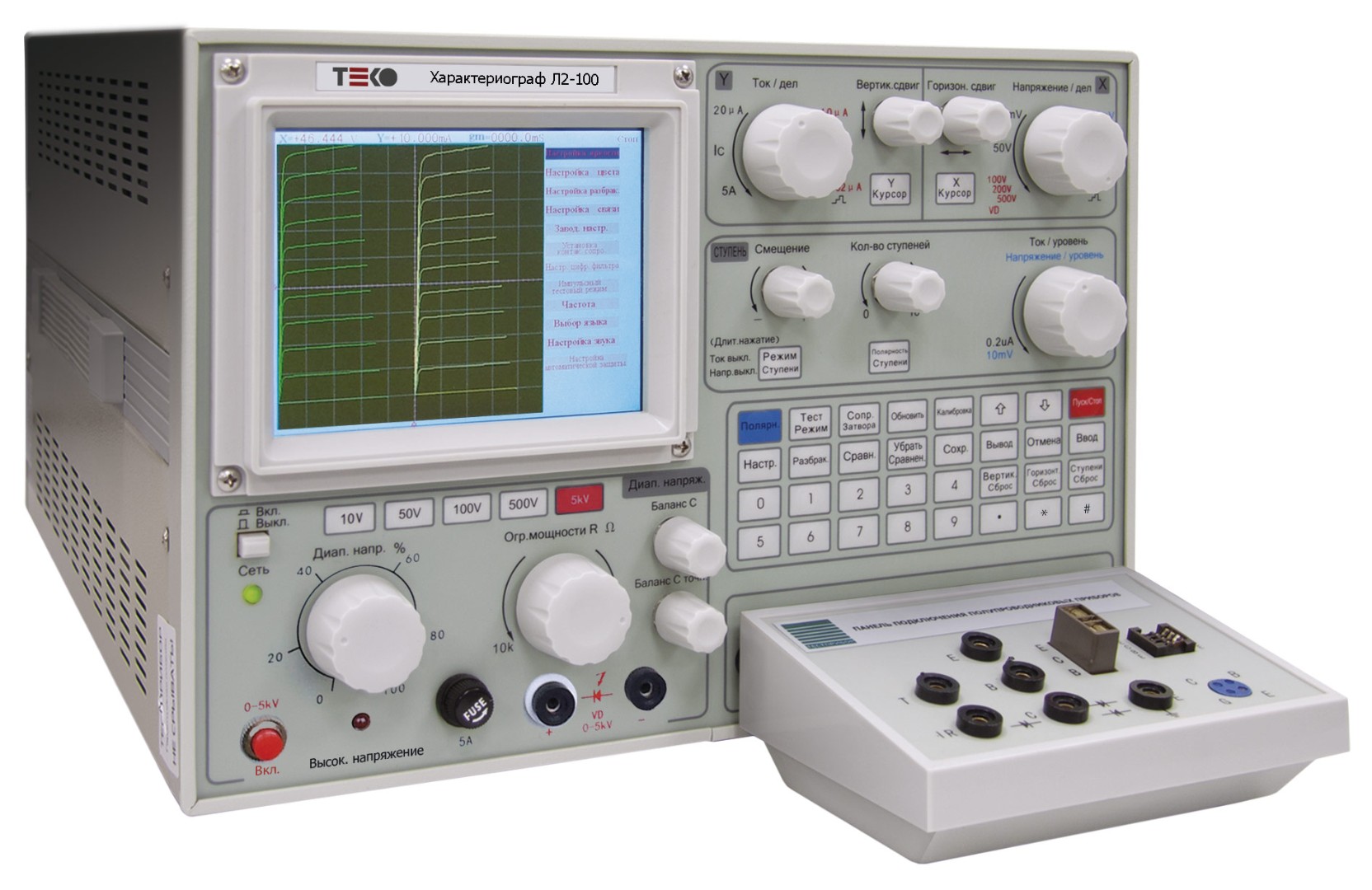

Измеритель параметров полупроводниковых приборов Л2-100 TEKO (Характериограф)

Диапазон индикации тока коллектора (Ik)

0 – 50 А

Диапазон индикации обратного тока диода (Iобр)

0 – 10 мкА

Коэффициент отклонения усилителя индикации по вертикали:

§  При индикации тока коллектора (IК) имеет 17 фиксированных значений в диапазоне

§  При индикации обратного тока диода (Iобр) имеет 6 фиксированных значений в диапазоне

От 20 мкА/дел до 5 А/дел

От 0,02 мкА/дел до 1 мкА/дел

Диапазон индикации напряжения на коллекторе (UКЭ)

0 – 500 В

Диапазон индикации напряжения в базе (UБЭ)

0 – 10 В

Диапазон индикации обратного напряжения диода (Uобр)

0 – 5к В

Коэффициент отклонения усилителя индикации по горизонтали:

§  При индикации напряжения в  коллекторе (IКЭ) имеет 12 фиксированных значений в диапазоне

§  При индикации напряжения на базе (IБЭ) имеет 5 фиксированных значений в диапазоне

§  При индикации обратного напряжения на диоде (Uобр) имеет 3 фиксированных значений в диапазоне

От 20 мВ/дел до 50 В/дел

От 50 мВ/дел до 1 В/дел

От 100 В/дел до 500 В/дел

Питание коллекторной цепи исследуемого ППП производится плавно регулируемым напряжением пульсирующей формы в диапазонах по амплитуде (при максимальном токе коллектора в импульсе)

0 – 10 В (50 А), 0 – 50 В (10 А)

0 – 100 В (1 А), 0-500 В (0,1 А)

Питание катодной цепи исследуемого полупроводникового диода плавно регулируемым напряжением пульсирующей формы в диапазонах по амплитуде (при максимальном токе коллектора в импульсе)

0-5 кВ (5 мА)

Сопротивление резисторов, ограничивающих пиковую мощность, подводимую к испытуемому ППП

0 Ω; 0,75 Ω; 1 Ω; 10 Ω; 75 Ω; 100 Ω; 500 Ω; 1 кΩ; 10 кΩ

Питание цепи базы исследуемого ППП производится:

• Током ступенчато изменяющейся формы в пределах
• Напряжением ступенчато изменяющейся формы в пределах

От 0,2 мкА/ступ до 0,5 А/ступ

От 10 мВ/ступ до 1 В/ступ

Сопротивления резисторов в цепи затвора испытуемого ППП

0 Ω; 10 Ω; 1МΩ

Потребляемая мощность

200 Вт

Габаритные размеры

320 × 210 × 400 мм

Вес

20 кг
