Анализаторы импеданса серии HIOKI IM758x до 3 ГГц

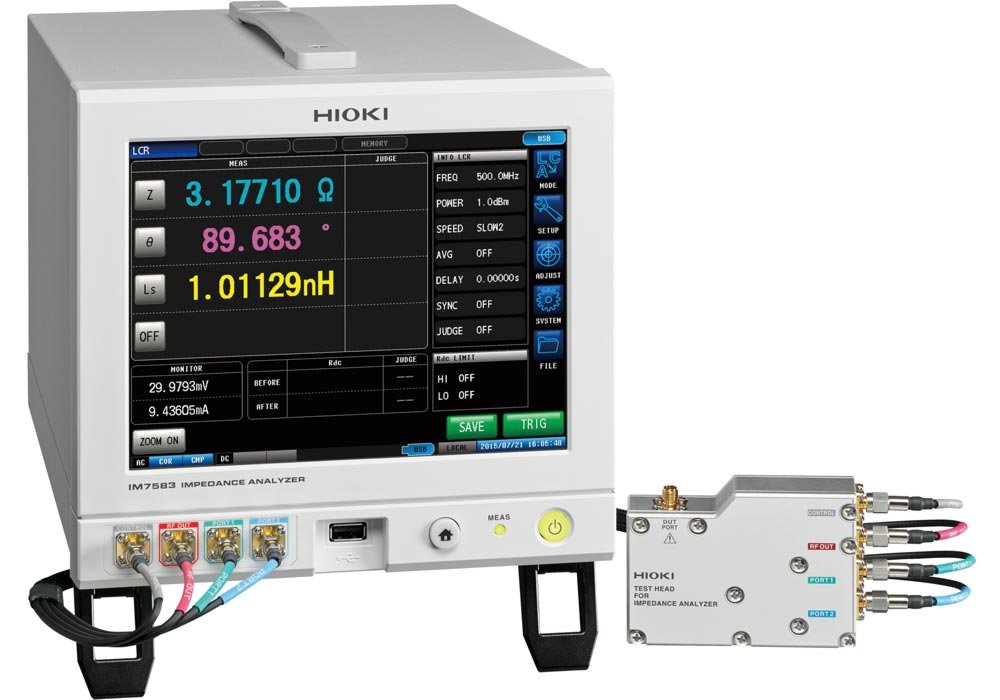

HIOKI IM758x — это серия высокостабильных устройств измерения импеданса для высокоскоростных измерений. Доступны пять моделей с диапазонами частот от 100 кГц до 3 ГГц. Устройства используют АЦП с высоким разрешением. Управляя уровнем и частотой входного сигнала, можно максимально использовать динамический диапазон АЦП, достигая измерения с широким диапазоном импеданса и минимальной изменчивостью. Анализаторы IM758x могут отображать до четырех параметров измерения одновременно, а также предлагают режим LCR.

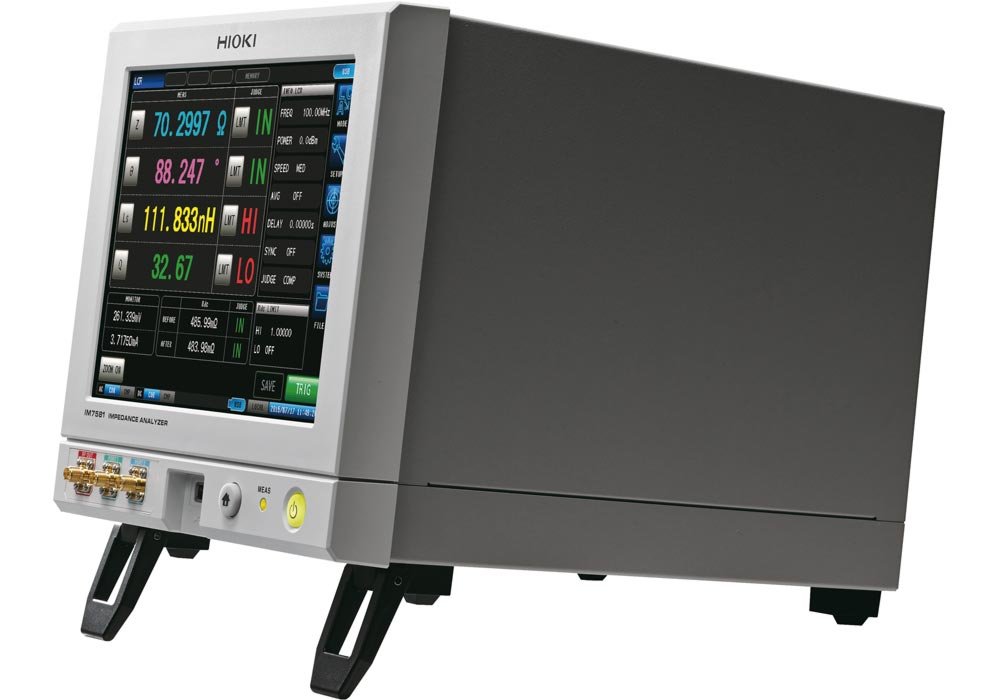

Модели IM7580, IM7581, IM7583, IM7585, IM7587 охватывают частоты измерений от 100 кГц до 3 ГГц

• Высокостабильное измерение импеданса.
• 5 версий модели с диапазонами частот 1...300 МГц, 100 кГц...300 МГц, 1...600 МГц, 1 МГц...1,3 ГГц или 1 МГц...3 ГГц.
• Двойные режимы измерения; отображение до четырех параметров измерения одновременно:
  Z (импеданс), Y (адмиттанс), θ (фазовый угол), X (реактивное сопротивление), G (проводимость), B (реактивная проводимость), Q (добротность), Rs (эквивалентное последовательное сопротивление, ESR), Rp (эквивалентное параллельное сопротивление), Ls (эквивалентная последовательная индуктивность), Lp (эквивалентная параллельная индуктивность), Cs (эквивалентная последовательная емкость), Cp (эквивалентная параллельная емкость), D (коэффициент потерь tan δ), V (контроль напряжения)*, I (контроль тока)* - параметры * только в режиме анализатора.

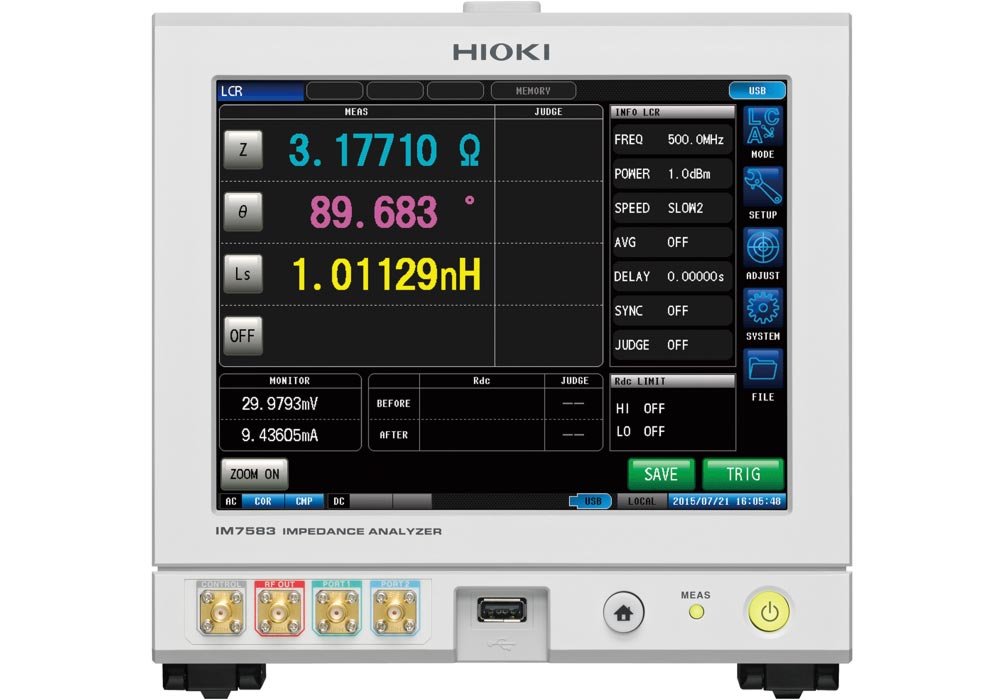

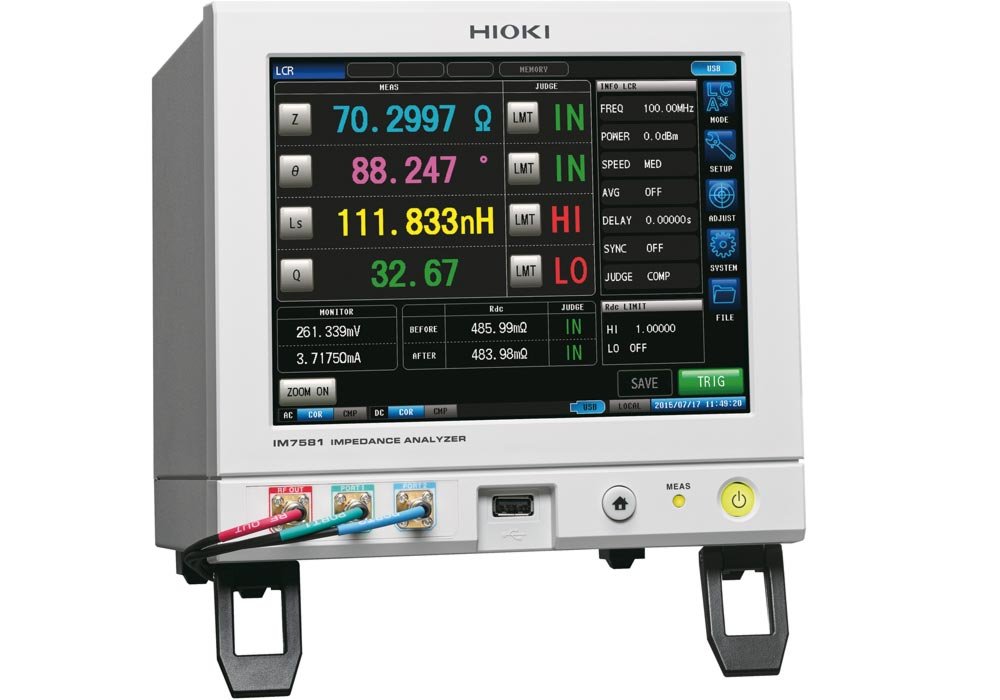

• Режим LCR: Измерения путем подачи желаемого сигнала частоты и уровня на измеряемый компонент. Этот режим идеально подходит для оценки пассивных образцов, таких как конденсаторы и катушки.

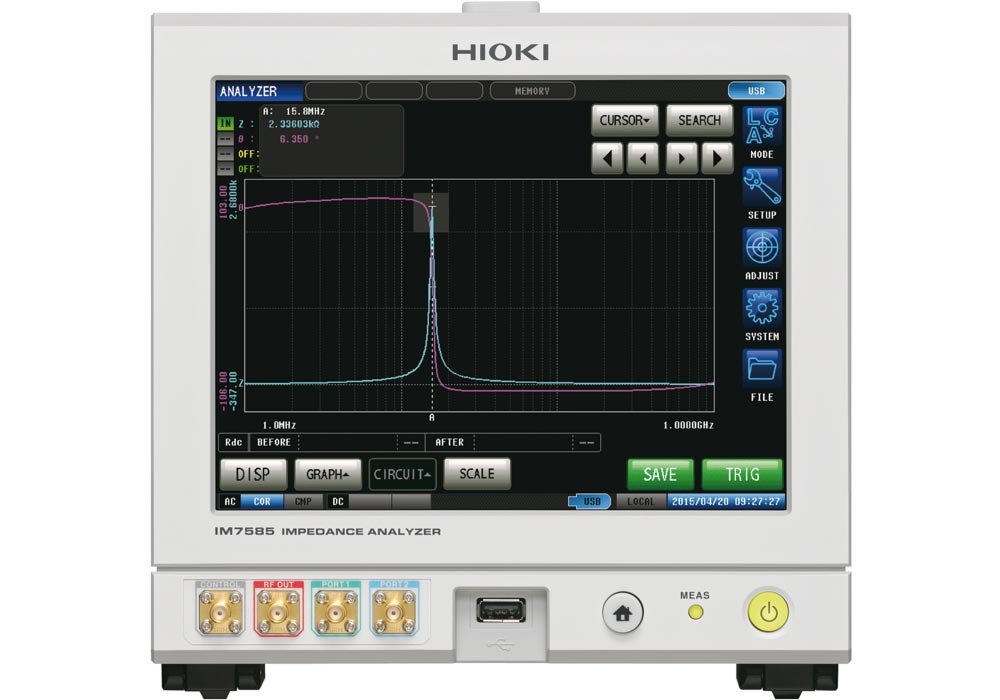

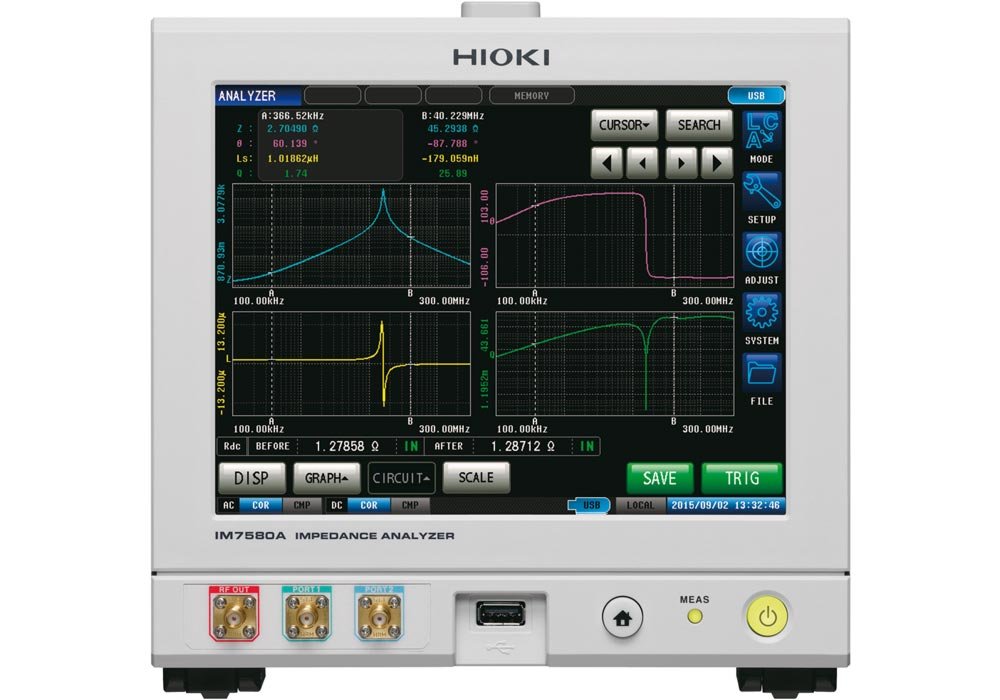

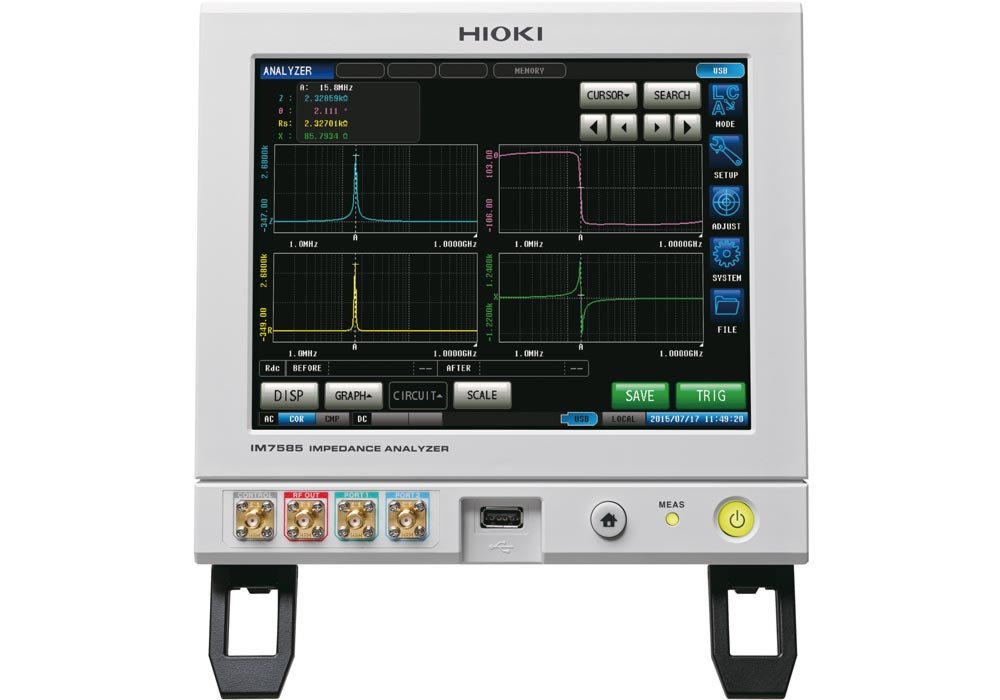

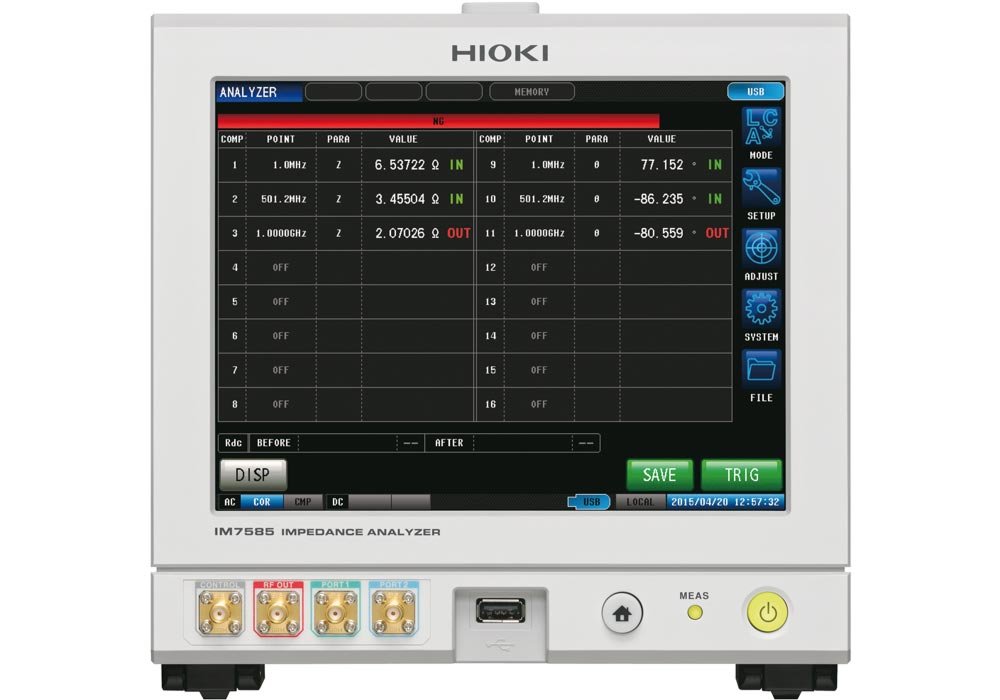

• Режим анализатора: Выполнение измерений с прохождением через диапазон частот измерения и уровней сигнала измерения. Этот режим идеально подходит для проверки частотных характеристик и характеристик уровня.

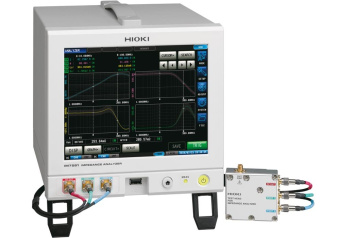

• Интеллектуальные измерения и анализ с универсальными функциями отображения.

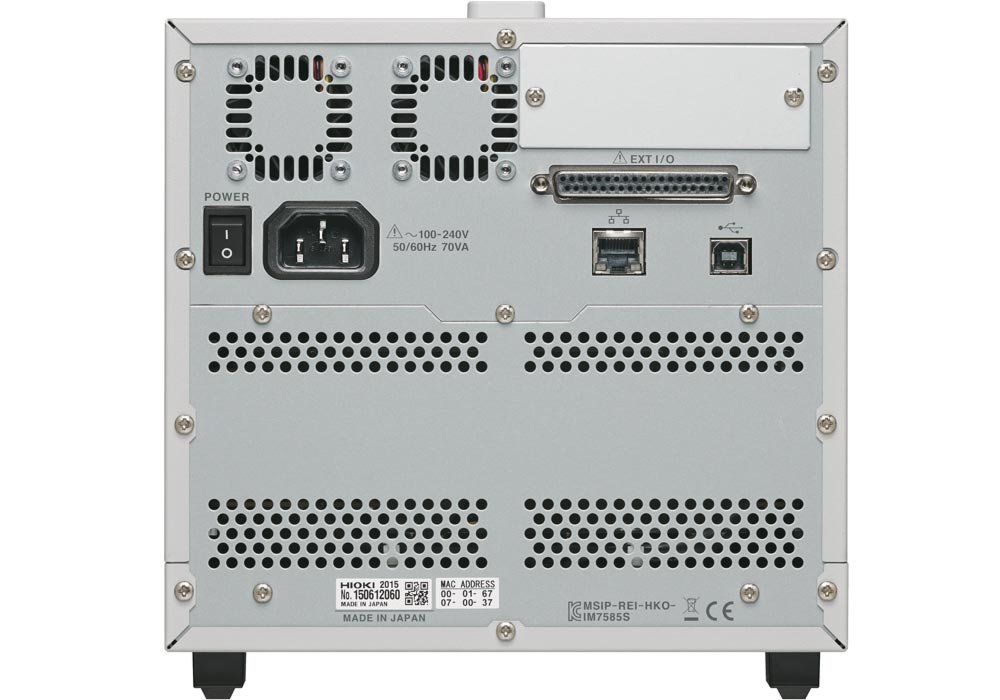

• Интерфейсы: USB, LAN, GPIB (опция), RS232C (опция), EXT I/O.

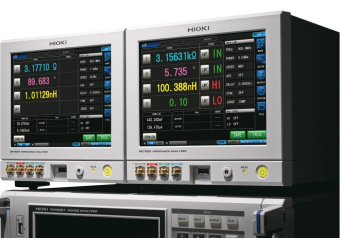

• Компактный размер в половину стойки.

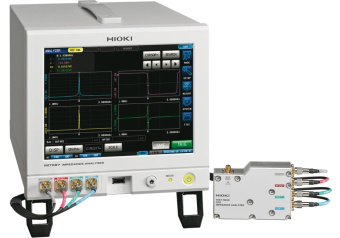

• Дополнительные испытательные приспособления IM9201 и IM9202 для различных размеров электронных компонентов и частот измерения обеспечивают простое и надежное измерение компонентов.

Обзор модели

Модель	IM7580A-1	IM7580A-2	ИМ7581-01	ИМ7581-02	ИМ7583-01	ИМ7583-02	ИМ7585-01	ИМ7585-02	ИМ7587-01	ИМ7587-02
Параметры теста анализатора импеданса	|Z|, L, C, R; измеряйте LCR и проводите частотные развертки одновременно
Частота источника тестирования	1...300 МГц		100 кГц...300 МГц		1...600 МГц		1 МГц...1,3 ГГц		1 МГц...3 ГГц
Диапазон измерения	L: 0,0531 нГн...0,795 мГн; C: 0,1061 пФ...0,59 мкФ		L: 0,0531 нГн...7,95 мГн; C: 0,1061 пФ...15,9 мкФ		L: 0,0265 нГн...0,795 мГн; C: 0,0531 пФ...1,59 мкФ		L: 0,0123 нГн...0,795 мГн; C: 0,0245 пФ...1,59 мкФ		L: 0,0053 нГн...0,795 мГн; C: 0,011 пФ...1,59 мкФ
	(в зависимости от частоты измерения)
Измеряемый диапазон	100 мОм...5 кОм
Уровень сигнала измерения	-40,0...+7,0 дБм		-40,0...+7,0 дБм		-40,0...+1,0 дБм		-40,0...+1,0 дБм		-40,0...+1,0 дБм
Базовая точность	Z: 0,72% отн. θ: 0,41°		Z: 0,72% отн. θ: 0,41°		Z: 0,65% отн. θ: 0,38°		Z: 0,65% отн. θ: 0,38°		Z: 0,65% отн. θ: 0,38°
Скорость измерения	(Аналоговое измерение) FAST 0,5 мс, MED 0,9 мс, SLOW 2,1 мс, SLOW2 3,7 мс
В комплекте соединительный кабель	1 м	2 м	1 м	2 м	1 м	2 м	1 м	2 м	1 м	2 м
Интерфейсы	USB 2.0, LAN 10Base-T, 100Base-Tx, 1000Base-T, опционально GPIB, опционально RS232C до 57 600 бит/с, 37-контактный разъем D-sub EXT I/O
Отображать	8,4"/21,3 см сенсорный TFT ЖК-экран
Размеры (мм) прибл.	215 x 200 x 268; 6,5 кг				215 x 200 x 348; 8,0 кг

В комплекте: IM 7580, 7581, 7583, 7585 или 7587, шнур питания, руководство пользователя, диск с приложениями для анализатора импеданса.
