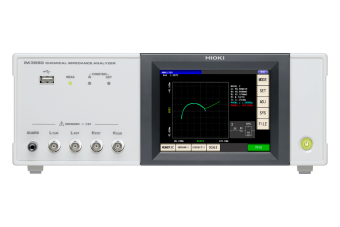

Анализатор химического импеданса HIOKI IM3590

HIOKI IM3590 — это анализатор химического импеданса для научно-исследовательских и опытно-конструкторских работ в области электрохимических компонентов и материалов, аккумуляторов и EDLC.

• Широкий диапазон источника сигнала от 1 мГц до 200 кГц.
• Поддерживает измерения поведения ионов и сопротивления раствора.
• Единый прибор для непрерывных измерений и высокоскоростного тестирования LCR и измерений развертки.
• Внутреннее сопротивление аккумуляторов можно измерить без нагрузки.
• Высокоскоростные измерения развертки всего за 2 мс.
• Базовая точность ±0,05% идеально подходит для различных областей применения — от тестирования компонентов до НИОКР.
• Измерение импеданса LCR для построения диаграмм Коула-Коула и анализа эквивалентных цепей электрохимических компонентов и материалов.

Обзор модели

Модель	ХИОКИ IM3590
Режимы измерения	Режим LCR, режим непрерывного измерения (режим LCR/режим анализатора), режим анализатора (развертки с частотой измерения и уровнем измерения, температурные характеристики, анализ эквивалентной схемы)
Параметры измерения	Z, Y, θ, Rs (ESR), Rp, Rdc (сопротивление постоянному току), X, G, B, Cs, Cp, Ls, Lp, D (tan δ), Q, T, σ (проводимость), ε (диэлектрическая проницаемость)
Диапазон измерения	100 мОм...100 МОм, 10 диапазонов (все параметры определяются по Z)
Диапазон отображения	Z, Y, Rs, Rp, Rdc, X, G, B, Ls, Lp, Cs, Cp, σ, ε: ±(0,00000 [единица]...9,99999 Гс [единица], отображение абсолютного значения только для Z и Y; θ: ±(0,000°...180,000°), D: ±(0,00000...9,99999); Q: ±(0,00...99999,9), Δ%: ±(0,0000% до 999,999%); T: -10,0...+99,9°C; σ, ε: ±(0,00000 f [единица]...999,999 Гс [единица]
Базовая точность	Z: ±0,05% от показаний. θ: ±0,03°
Частота измерения	1 мГц...200 кГц (разрешение настройки 5 цифр, минимальное разрешение 1 мГц)
Уровень сигнала измерения	Нормальный режим: режим V/режим CV: 5 мВ...5 В RMS , шаг 1 мВ RMS ; режим CC: 10 мкА...50 мА RMS , шаг 10 мкА RMS . Режим высокой точности с низким импедансом: режим V/режим CV: 5 мВ...2,5 В RMS , шаг 1 мВ RMS ; режим CC: 10 мкА...100 мА RMS , шаг 10 мкА RMS
Выходное сопротивление	Нормальный режим: 100 Ом; режим высокой точности с низким импедансом: 25 Ом
Отображать	Цветной сенсорный экран TFT 5,7"/14,5 см; дисплей можно включить/выключить
Время измерения	2 мс (1 кГц, БЫСТРО, дисплей ВЫКЛ, репрезентативное значение)
Функции	Измерение смещения постоянного тока, температурная компенсация сопротивления постоянного тока (отображается преобразованная опорная температура), измерение температуры, измерение батареи (автоматическая система смещения постоянного тока), компаратор, измерение BIN (классификация), загрузка/сохранение панели, функция памяти
Интерфейсы	EXT I/O (обработчик), USB 2.0 (высокоскоростной) хост и устройство; опционально: выберите 1 из RS232C (опция Z3001), GPIB (опция Z3000) или LAN (опция Z3002)
Размеры (мм)	330 x 119 x 168, 3,1 кг

В комплекте: IM 3590, шнур питания, руководство по эксплуатации, CD-диск (руководство по эксплуатации связи и образец программного обеспечения (управление связью, расчет точности и функции захвата экрана).
