Анализатор импеданса HIOKI IM3570

HIOKO IM3570 — это измеритель LCR и анализатор импеданса — решение в виде единого устройства для высокоскоростного тестирования и частотной развертки. Устройство подходит для широкого спектра приложений при тестировании электронных компонентов. Благодаря превосходной повторяемости при низком импедансе IM3570 является идеальным решением для использования в приложениях, требующих измерения с низким ESR порядка нескольких миллиом, например, при тестировании функциональных полимерных конденсаторов.

• Измерители LCR и анализатор импеданса.
• Единый прибор для непрерывных измерений LCR/DCR/развертки и высокоскоростного тестирования.
• Высокоскоростное тестирование с макс. скоростями 1,5 мс (1 кГц) и 0,5 мс (100 кГц) в режиме LCR.
• Высокоточные измерения с базовой точностью (параметр Z) ±0,08%.
• Идеальный анализатор импеданса для тестирования резонансных характеристик пьезоэлектрических элементов, измерения CD и низкого ESR функциональных полимерных конденсаторов, измерения DCR и LQ индукторов (катушек и трансформаторов).

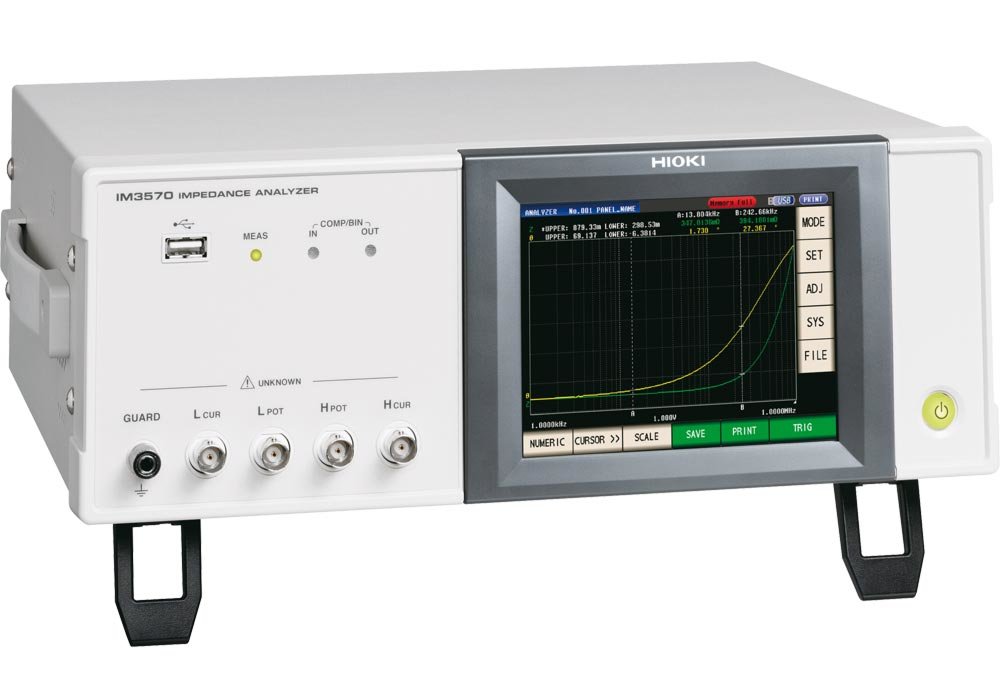

• Выполняйте измерения частоты, уровня и временных интервалов в режиме анализатора.

Обзор модели

Модель	ХИОКИ IM3570
Режимы измерения	Режим LCR, режим анализатора (развертки с частотой измерения и уровнем измерения), режим непрерывного измерения
Параметры измерения	Z, Y, θ, Rs (СОЭ), Rp, Rdc (сопротивление постоянному току), X, G, B, Cs, Cp, Ls, Lp, D (tan δ), Q
Диапазон измерения	100 мОм...100 МОм, 12 диапазонов (все параметры определяются по Z)
Диапазон отображения	Z, Y, Rs, Rp, Rdc, X, G, B, Ls, Lp, Cs, Cp: ±(0,000000 [единица] до 9,999999 G [единица], отображение абсолютного значения только для Z и Y; θ: ±(0,000°...180,000°), D: ±(0,000000...9,999999); Q: ±(0,00...99999,99), Δ%: ±(0,0000%...999,9999%)
Базовая точность	Z ±0,08% от показаний. θ: ±0,05°
Частота измерения	4 Гц...5 МГц (разрешение настройки 5 цифр, минимальное разрешение 10 мГц)
Уровень сигнала измерения	Нормальный режим: режим V/режим CV: 5 мВ...5 В RMS (до 1 МГц); 10 мВ...1 В RMS (1,0001...5 МГц), шаг 1 мВ RMS ; режим CC: 10 мкА...50 мА RMS (до 1 МГц); 10 мкА...10 мА RMS (1,0001...5 МГц), шаг 10 мкА RMS . Режим высокой точности с низким импедансом: режим V/режим CV: 5 мВ...1 В RMS (до 100 кГц), шаг 1 мВ RMS ; режим CC: 10 мкА...100 мА RMS (диапазоны 100 мОм и 1 Ом до 100 кГц), шаг 10 мкА RMS
Выходное сопротивление	Нормальный режим: 100 Ом, режим высокой точности с низким импедансом: 10 Ом

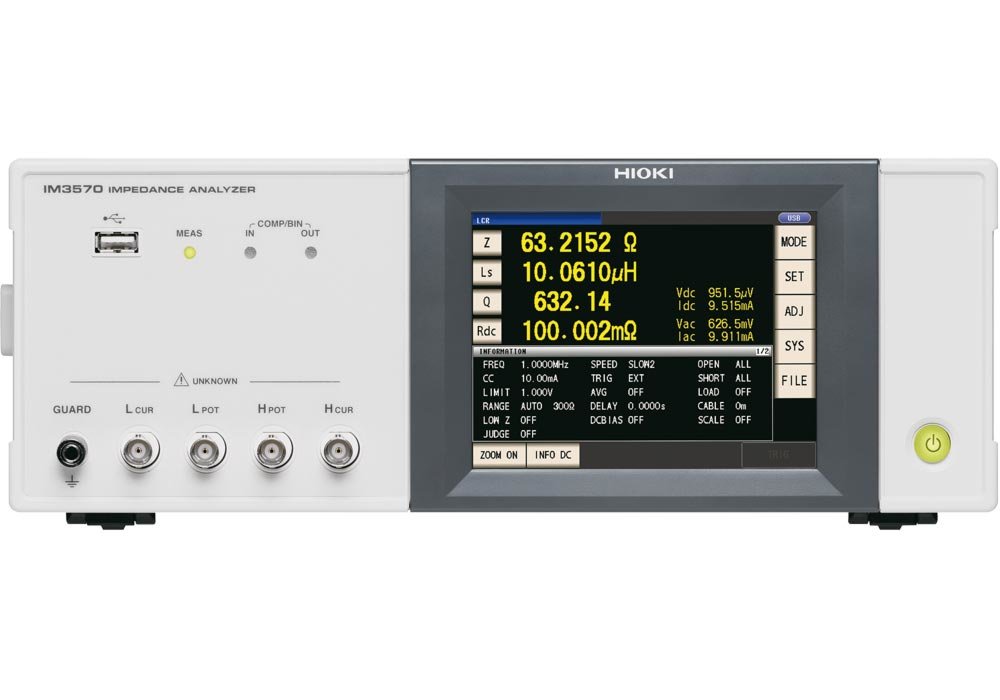

Отображать	Цветной TFT-дисплей 5,7"/14,5 см, дисплей можно включить/выключить
Время измерения	0,5 мс (100 кГц, БЫСТРО, дисплей ВЫКЛ, репрезентативное значение)
Функции	Измерение смещения постоянного тока, компаратор, измерение BIN (классификация), загрузка/сохранение панели, функция памяти

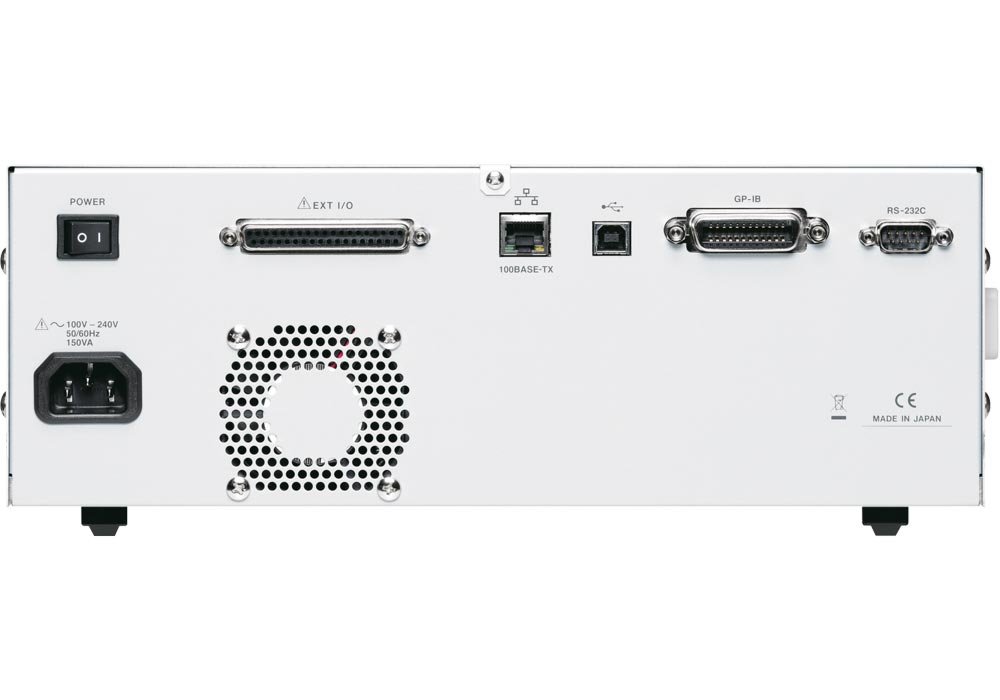

Интерфейсы	EXT I/O (обработчик), RS232C, GPIB, USB-связь, USB-память, LAN
Размеры (мм)	330 x 119 x 307; 5,8 кг

В комплекте: IM 3670, шнур питания, руководство по эксплуатации, руководство по связи с ПК (CD).
