C-метры серии HIOKI 350x

Серия HIOKI 350x представляет собой семейство тестеров емкости. В то время как C-метр 3506-10 является прибором для тестирования малой емкости, тестеры 3504-60/-50/-40 являются тестерами MLCC (многослойных керамических конденсаторов) большой емкости. Различные функции помогают улучшить тестирование конденсаторов, такие как аналоговое время измерения всего 0,6 мс (или 1,5 мс FAST, 1 МГц, 3506-10), компаратор, BIN (классификация значений измерения C), память, функция проверки контактов и синхронный с триггером выход.

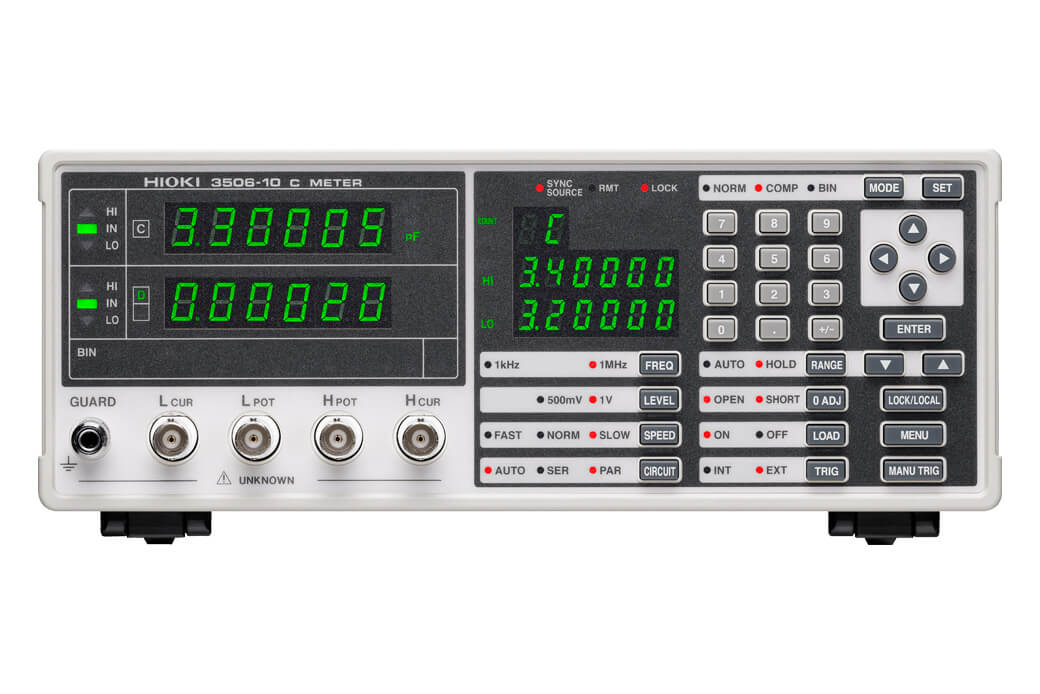

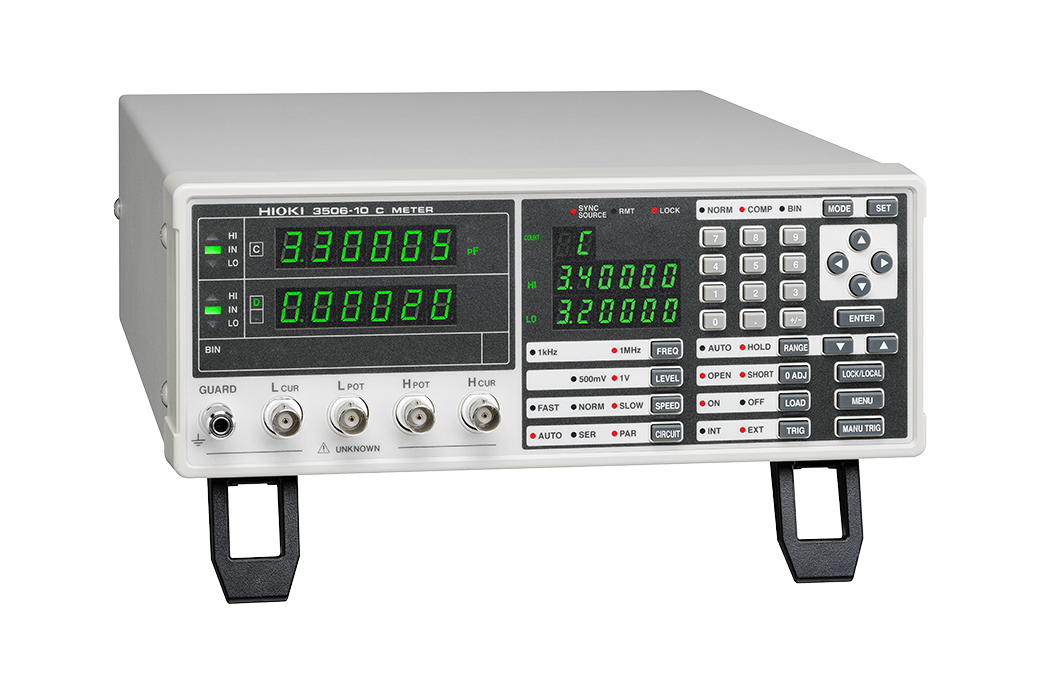

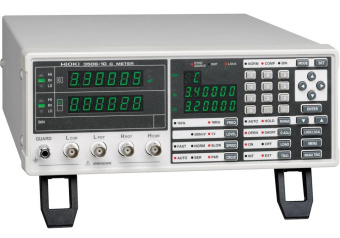

• Измеритель C HIOKI 3506-10:
  • Прибор для испытания малых емкостей с частотами измерения 1 кГц и 1 МГц.
  • Высокоскоростное измерение со временем аналогового измерения 0,6 мс (1 МГц).
  • Улучшенная помехоустойчивость и значительное увеличение повторяемости при измерении малых значений емкости.
  • Стабильное измерение конденсаторов малой емкости на частоте 1 МГц.

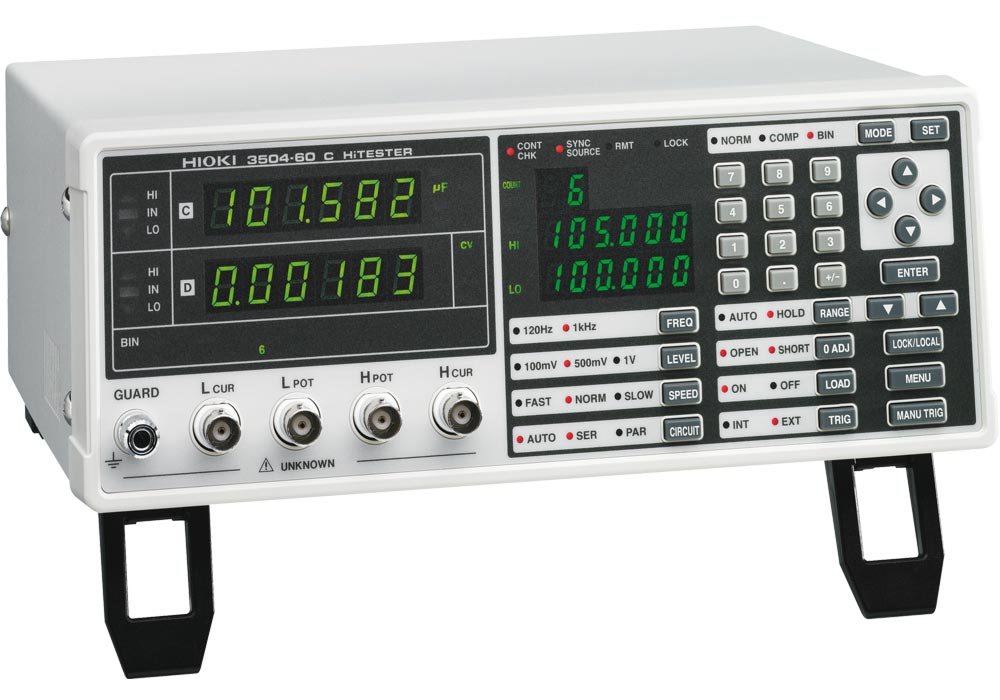

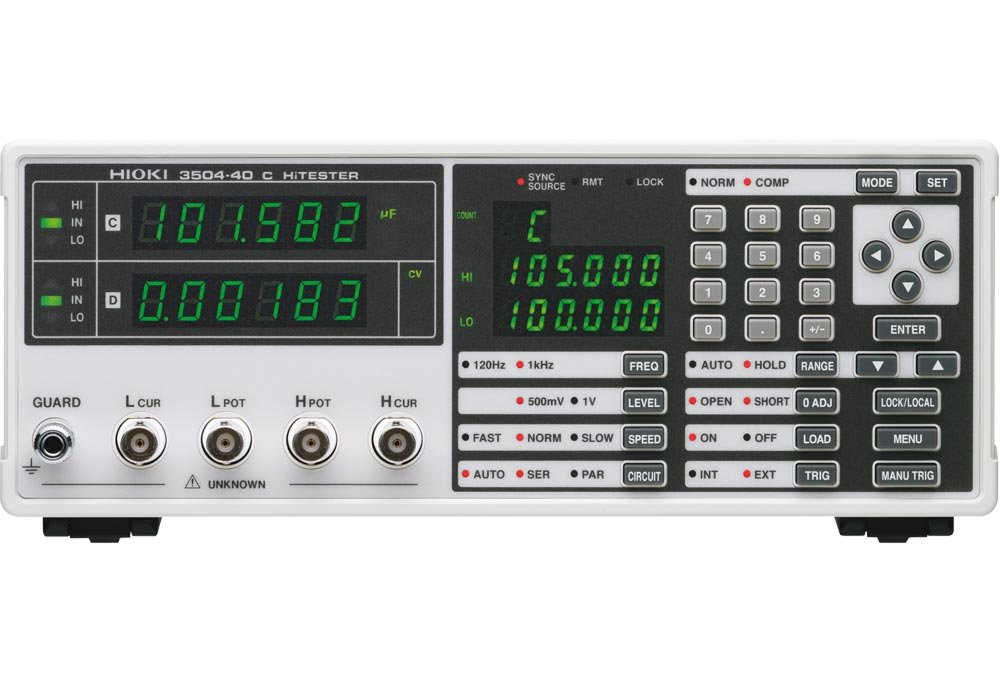

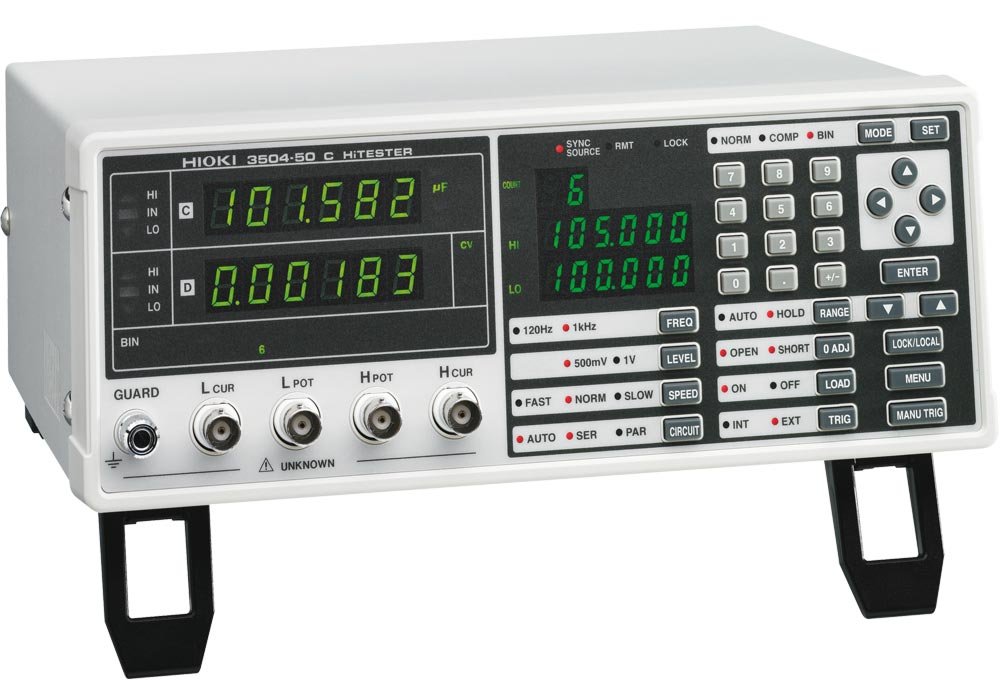

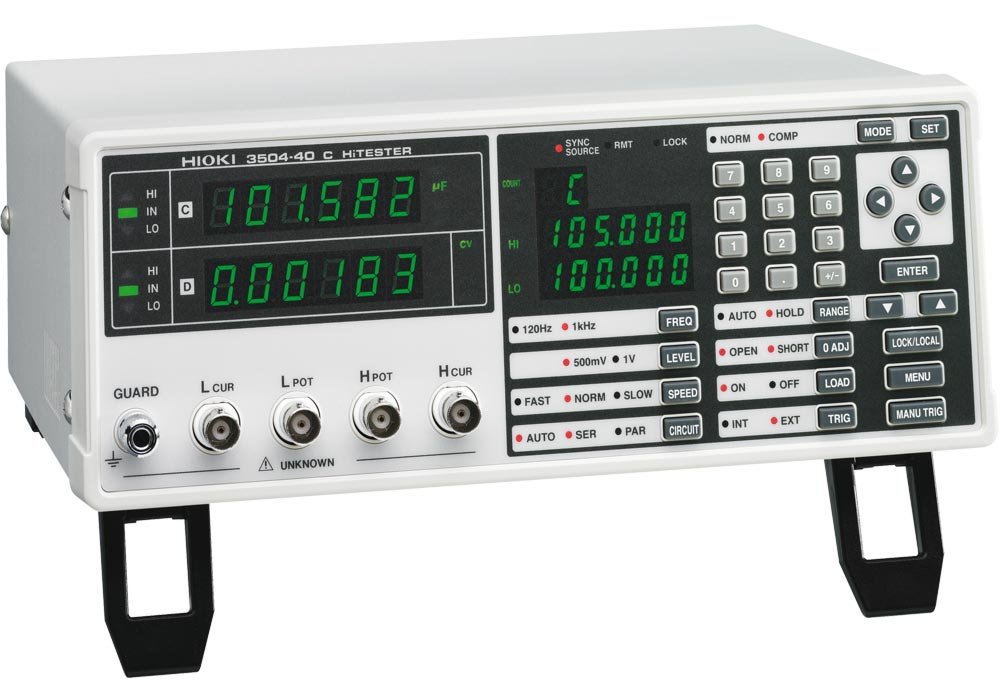

• Тестеры C HIOKI 3504-60/3504-50/3504-40:
  • Прибор для тестирования MLCC большой емкости с частотами измерения 120 Гц и 1 кГц.
  • Измерение постоянного напряжения с аналоговым временем измерения 1 мс (1 кГц); идеально подходит для измерения MLCC высокой емкости.
  • Измерение постоянного напряжения больших значений емкости до 1,45 мФ (120 Гц, 500 мВ).

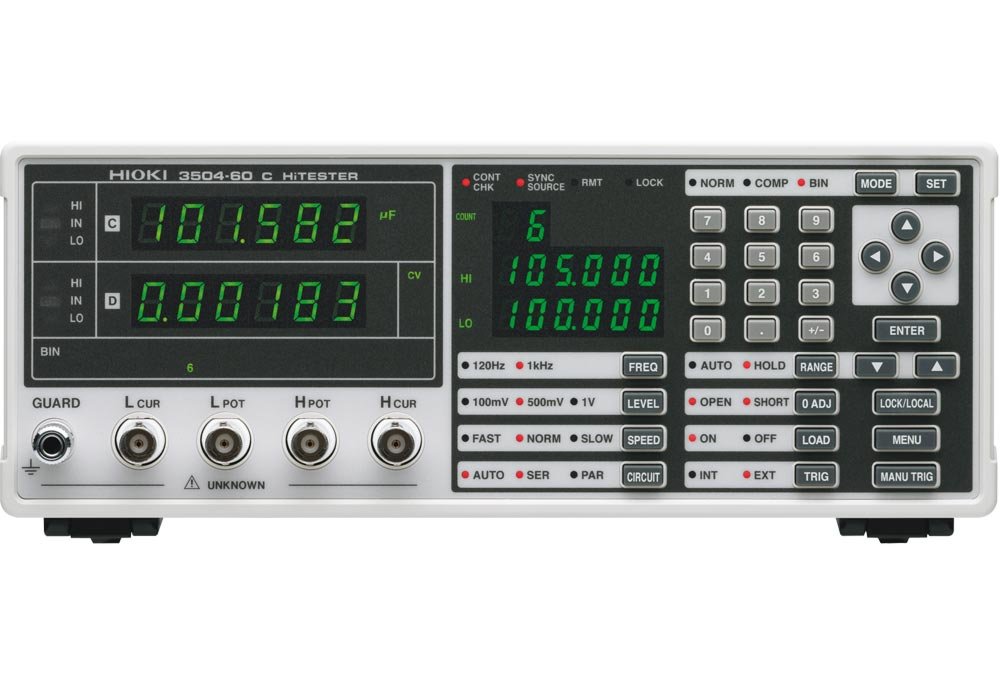

  • Модель 3504-60 обеспечивает проверку четырехконтактного контакта.

Обзор модели

Модель	3504-40	3504-50	3504-60	3506-10
Тип	Тестеры C/тестирование MLCC большой емкости			C-метр/тестирование низкой емкости
Измеряемые параметры	C (емкость), D (коэффициент рассеяния tan δ)			C (емкость), D (коэффициент рассеяния tan δ), Q (1/tan δ)
Частоты измерения	120 Гц, 1 кГц			1 кГц, 1 МГц
Диапазон измеряемых значений	С: 0,9400 пФ...20,0000 мФ; D: 0,00001...1,99999			C: 0,000 фФ...15,0000 мкФ; D: 0,00001...1,99999; Q: 0,0...19999,9
Время измерения	Номинально 2 мс (1 кГц, FAST; время измерения отличается в зависимости от установленной частоты и скорости измерения)			Репрезентативное значение: 1,5 мс (БЫСТРО; фактическое время измерения зависит от настроек конфигурации измерения)
Скорость измерения	БЫСТРО/НОРМАЛЬНО/МЕДЛЕННО			БЫСТРО/НОРМАЛЬНО/МЕДЛЕННО
Функция проверки контакта четырех клемм	-	-	Обнаруживает аномалии контактов (разомкнутое состояние при четырехконтактных измерениях)	-
Измерение БИН	-	C: 14 рангов, D-NG, OUT OF BINS, настройка абсолютного значения, настройка Δ%		C: 13 рангов, D-NG, OUT OF BINS, настройка абсолютного значения, настройка Δ, настройка Δ%
Отображать	ВЕЛ

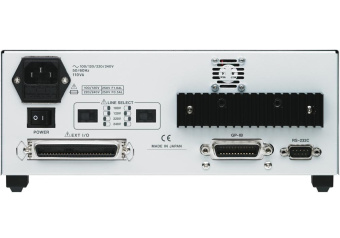

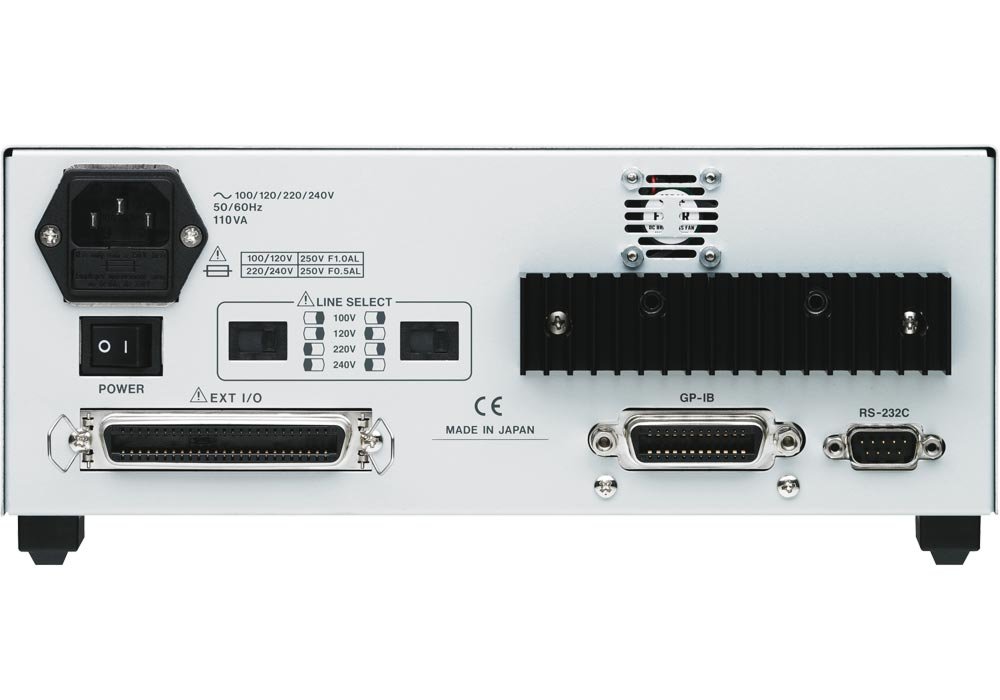

Интерфейсы	RS232C, ВНЕШНИЙ ВВОД/ВЫВОД	RS232C, GPIB, ВНЕШНИЙ ВВОД/ВЫВОД		RS232C, GPIB и EXT I/O
	Функция принтера: значения измерений могут быть распечатаны (требуется дополнительный принтер 9442 и дополнительный соединительный кабель 9444)
Функция памяти	В приборе можно сохранить до 32 000 значений измерений (с возможностью загрузки через RS232C или GPIB)			В приборе можно сохранить до 1000 значений измерений (с возможностью загрузки через RS232C или GPIB)
Размеры (мм) прибл.	260 x 100 x 220; 3,8 кг			260 x 100 x 298; 4,8 кг

В комплекте: 3506 или 3504 (один из вариантов), шнур питания, запасной предохранитель.
