Мостовой тестер FNIRSI LCR LC1020E (ESR)

Мостовой тестер FNIRSI LCR LC1020E (ESR)

Высокоточный ручной измеритель иммитанса (LCR) FNIRSI® LC1020E — это портативный и интеллектуальный инструмент для тестирования электронных компонентов, идеально подходящий для инженеров, техников и любителей. Он поддерживает измерения L/Q, C/D и R/D для последовательно-параллельных моделей и оснащен цветным TFT-дисплеем диагональю 2,8 дюйма.
Благодаря предустановленным пороговым значениям и аудиовизуальным оповещениям он обеспечивает быструю оценку годен/не годен, улучшая качество испытаний партии и контроль качества. Поддерживая тестовую частоту до 100 кГц, он позволяет проводить высокочастотный анализ индуктивностей, конденсаторов и резисторов. Компактная конструкция с питанием от батареи обеспечивает точные измерения без использования кабелей в любое время и в любом месте.

Подробнее

ЗАКАЗАТЬ

Под заказ

Наши менеджеры обязательно свяжутся с вами и уточнят условия заказа

Описание

Описание

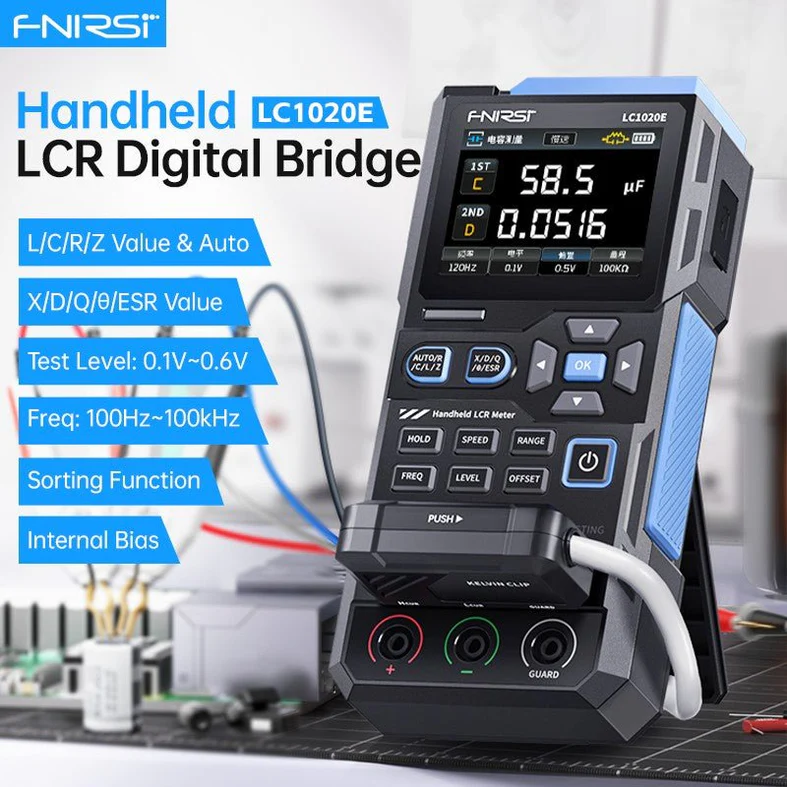

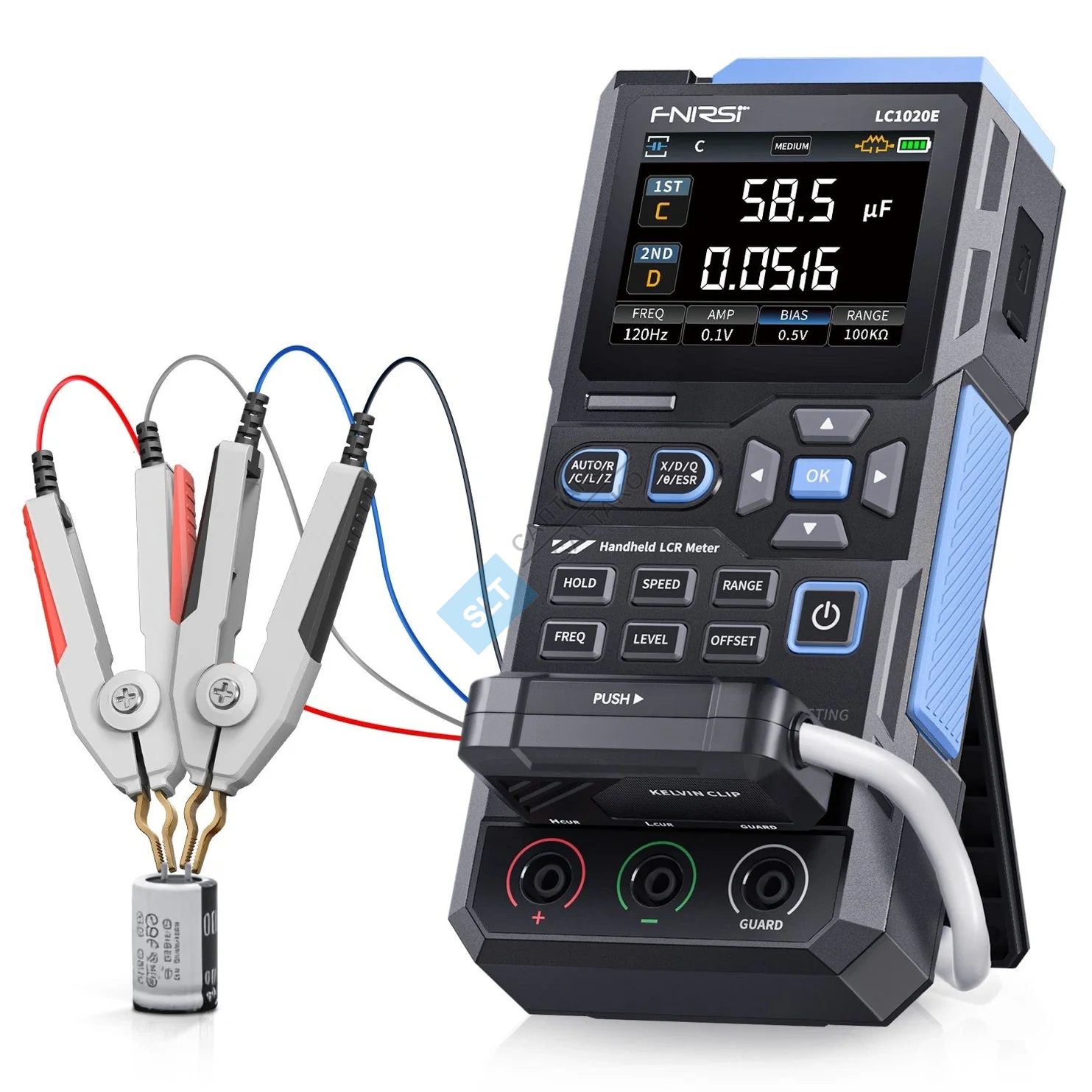

Мостовой тестер FNIRSI LCR LC1020E (ESR)

Высокоточный ручной измеритель иммитанса (LCR) FNIRSI® LC1020E — это портативный и интеллектуальный инструмент для тестирования электронных компонентов, идеально подходящий для инженеров, техников и любителей. Он поддерживает измерения L/Q, C/D и R/D для последовательно-параллельных моделей и оснащен цветным TFT-дисплеем диагональю 2,8 дюйма.
Благодаря предустановленным пороговым значениям и аудиовизуальным оповещениям он обеспечивает быструю оценку годен/не годен, улучшая качество испытаний партии и контроль качества. Поддерживая тестовую частоту до 100 кГц, он позволяет проводить высокочастотный анализ индуктивностей, конденсаторов и резисторов. Компактная конструкция с питанием от батареи обеспечивает точные измерения без использования кабелей в любое время и в любом месте.

◉ Высокая точность (±0,05%) с разрешением 4,5 разряда для профессионального тестирования

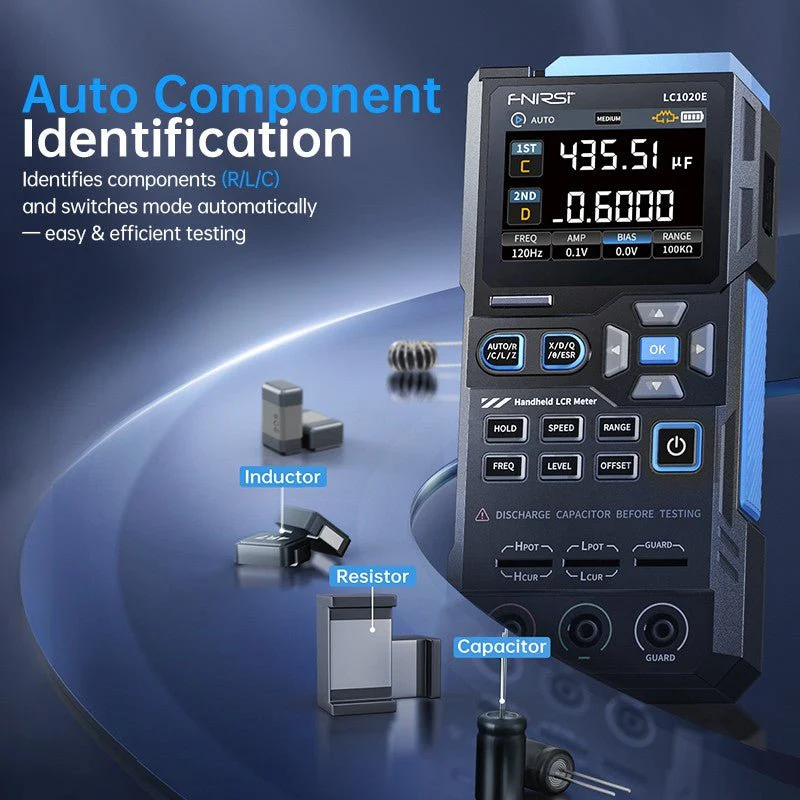

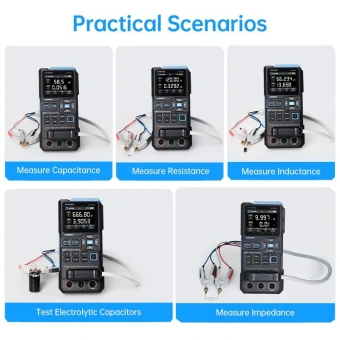

◉ Автоматическая идентификация компонентов R/L/C для быстрого и эффективного измерения

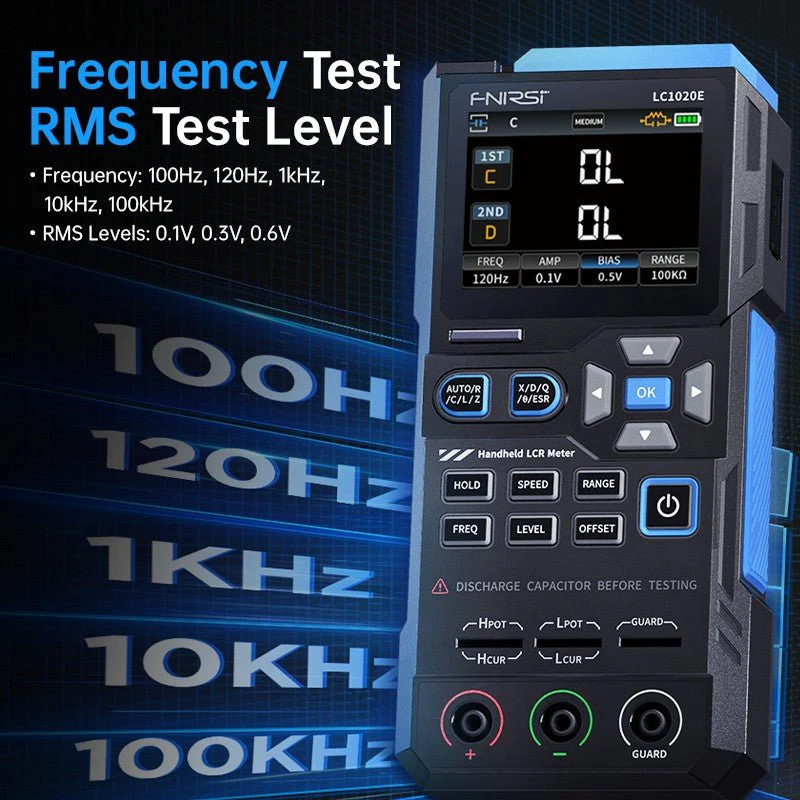

◉ 5 тестовых частот (100 Гц–100 кГц) и 3 уровня напряжения (0,1 В–0,6 В) для гибкого анализа

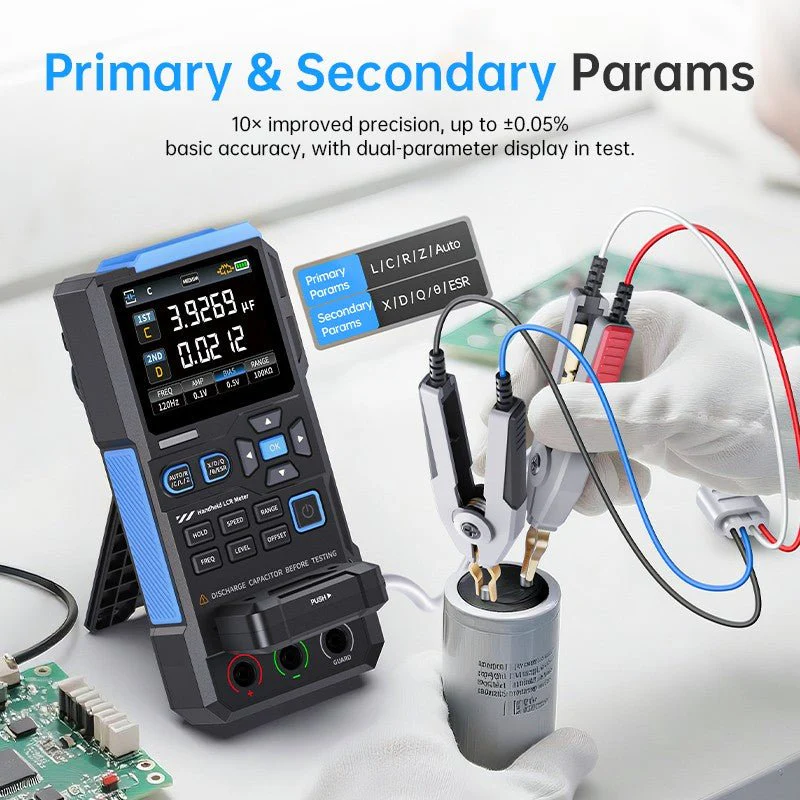

◉ Двухпараметрический дисплей: L/C/R/Z с X/D/Q/θ/ESR для полного понимания

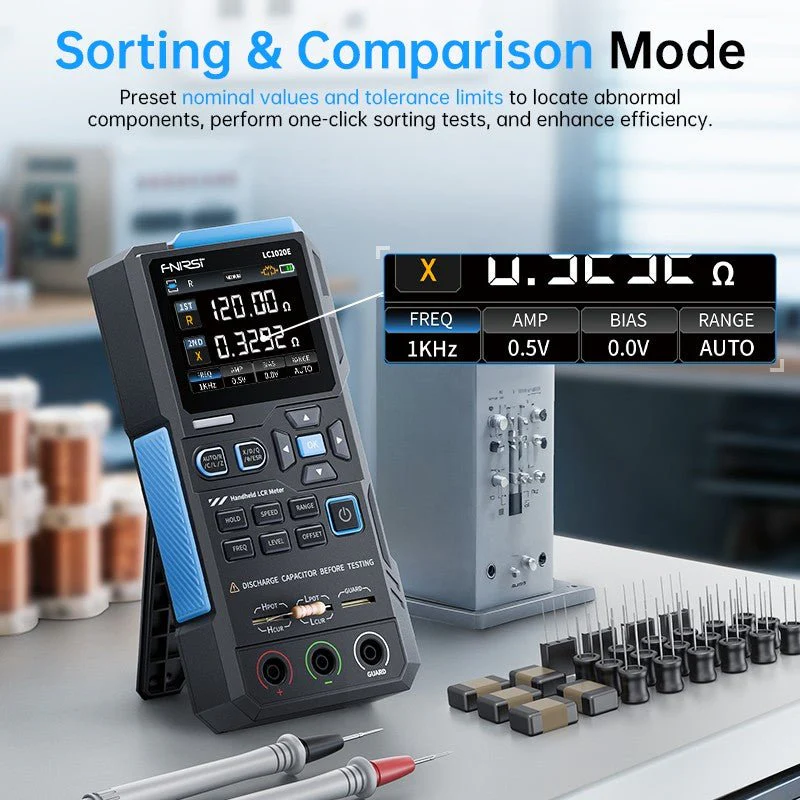

◉ Режим сортировки и встроенное напряжение смещения для стабильного и эффективного пакетного тестирования
◉ Два тестовых порта (3-контактный и 5-контактный) с поддержкой 4-проводного Кельвина для точности
◉ Функции хранения и регистрации данных улучшают рабочий процесс тестирования
◉ Компактная конструкция с возможностью подзарядки и аккумулятором емкостью 3000 мАч — идеально подходит для использования в лаборатории, на производстве или в полевых условиях.

Технические характеристики:

Общие параметры:

Модель

LC1020E

Частота испытаний

100 Гц, 120 Гц, 1 кГц, 10 кГц, 100 кГц

Базовая точность

0,3%

Отображать

2,8-дюймовый TFT-ЖК-дисплей

Отображение цифр

Основной параметр: 4,5 цифры
Вторичный параметр: 4,5 цифры

Параметры измерения

Основные параметры: AUTO/R/C/L/Z
Вторичные параметры: X/D/Q/θ/ESR

Диапазон измерений

L: 0-100 H
C: 0-100 mF
R: 0-10 MOm

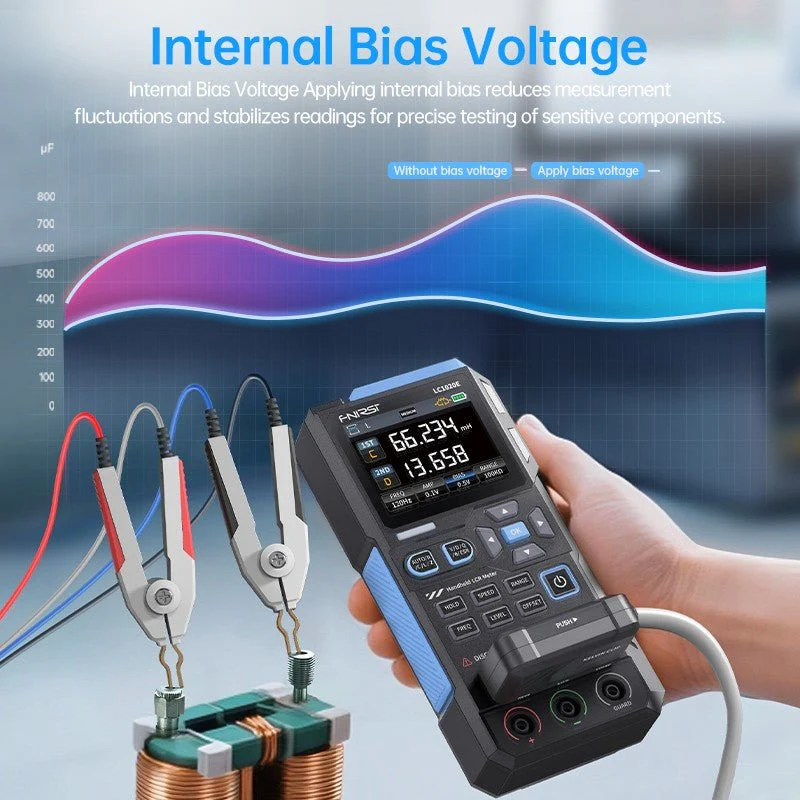

Внутреннее смещение

0,0 В, 0,5 В

Уровень теста

0,1 В, 0,3 В, 0,6 В

Функции калибровки

Калибровка разомкнутой цепи, калибровка короткого замыкания

Функция сравнения

Используется для расчета относительной погрешности между измеренным значением компонента и номинальным значением, отображаемой в процентах, и обеспечивает фильтрацию результатов. Номинальные значения и допуски можно задать в диапазоне от 0,1% до 99,9%.

Функция записи

Проверяет соответствие измеренных данных компонента заданному номинальному значению и допуску, регистрируя количество успешных и неудачных измерений.

Тестовая конфигурация терминала

Трехконтактный, пятиконтактный

Выходное сопротивление

100 Ом

Интерфейс связи

USB-TypeC (виртуальный последовательный порт)

Другие

Настройки языка, Яркость экрана, Настройки звука, Автоотключение, Настройки калибровки, Информация о системе

Точность измерения:

⚠ Меры предосторожности:
- Температура окружающей среды должна поддерживаться на уровне 20℃ ± 2℃, а влажность должна быть ≤ 80% относительной влажности.
- Перед тестированием прибор следует предварительно прогреть в течение не менее 30 минут.
- Тестирование следует проводить в тестовых слотах на передней панели прибора.
- Перед тестированием рекомендуется выполнить калибровку холостого хода и короткого замыкания.
Емкость (С)

Диапазон: 1 мФ–100 мФ

Точность:
100 Гц: 5% ± 5 цифр
1 кГц: 3% ± 5 цифр
10 кГц: /
100 кГц: /

Диапазон: 1 мкФ-1 мФ

Точность:
100 Гц: 1% ± 4 цифры
1 кГц: 0,5% ± 5 цифр
10 кГц: 2% ± 5 цифр
100 кГц: 3% ± 4 цифры

Диапазон: 1нФ-1мкФ

Точность: 100 Гц: /
1 кГц: 0,3% ± 2 цифры
10 кГц: 0,4% ± 2 цифры
100 кГц: 1% ± 4 цифры

Диапазон: 1пФ-1нФ

Точность:
100 Гц: /
1 кГц: 2% ± 2 цифры
10 кГц: 1,5% ± 2 цифры
100 кГц: 2% ± 4 цифры

Индуктивность (L)

Диапазон: 1H-100H

Точность:
100 Гц: 2% ± 5 цифр
1 кГц: 2% ± 5 цифр
10 кГц: /
100 кГц: /

Диапазон: 1 мГн–1 Гн

Точность:
100 Гц: 0,4% ± 5 цифр
1 кГц: 0,3% ± 2 цифры
10 кГц: 0,4% ± 3 цифры
100 кГц: 2,5% ± 5 цифр

Диапазон: 10 мкГн–1 мГн

Точность:
100 Гц: 3% ± 5 цифр
1 кГц: 0,5% ± 4 цифры
10 кГц: 0,5% ± 3 цифры
100 кГц: 1,5% ± 5 цифр

Диапазон: 1мкГн-10мкГн

Точность:
100 Гц: /
1 кГц: 2% ± 5 цифр
10 кГц: 2% ± 5 цифр
100 кГц: 4% ± 5 цифр

Сопротивление (R)

Диапазон: 1МОм–10МОм

Точность:
100 Гц: 5% ± 4 цифры
1 кГц: 3% ± 3 цифры
10 кГц: /
100 кГц: /

Диапазон: 1 кОм–1 МОм

Точность:
100 Гц: 0,4% ± 4 цифры
1 кГц: 0,2% ± 2 цифры
10 кГц: 0,3% ± 3 цифры
100 кГц: 0,6% ± 5 цифр

Диапазон: 1 Ом–1 кОм

Точность:
100 Гц: 1,5% ± 4 цифры
1 кГц: 0,3% ± 2 цифры
10 кГц: 0,3% ± 3 цифры
100 кГц: 0,6% ± 5 цифр

Диапазон: 10 мОм–1 Ом

Точность:
100 Гц: 4% ± 4 цифры
1 кГц: 2% ± 5 цифр
10 кГц: 2% ± 5 цифр
100 кГц: 5% ± 5 цифр

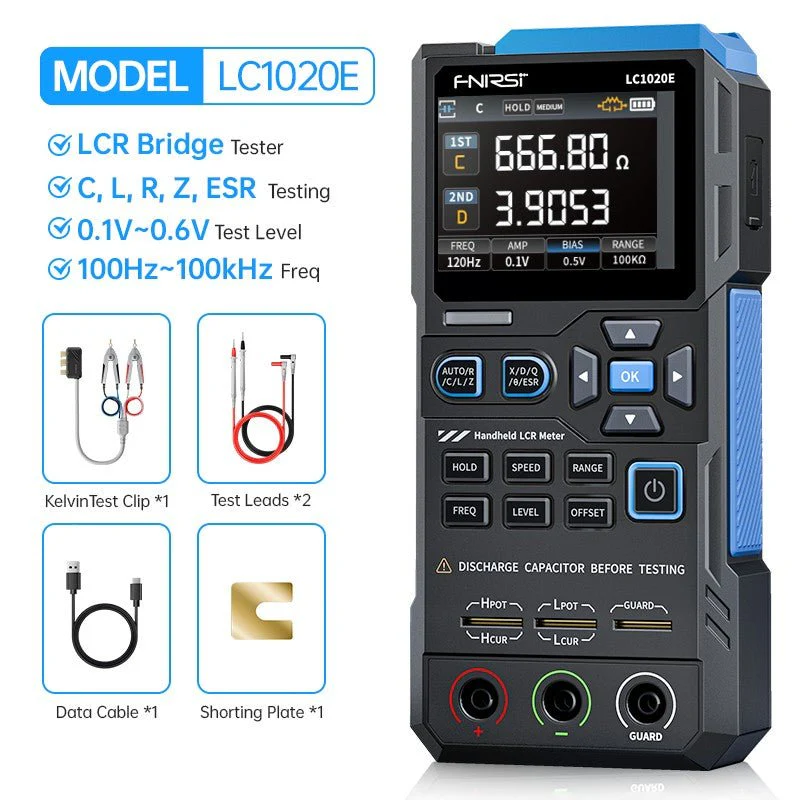

Комплект поставки:
◉ Измеритель LCR LC1020E *1
◉ Кабель передачи данных *1
◉ Закорачивающая пластина *1
◉ Тестовый зажим Кельвина *1
◉ Тестовые провода (черный *1 + красный *1)
◉ Руководство пользователя *1
