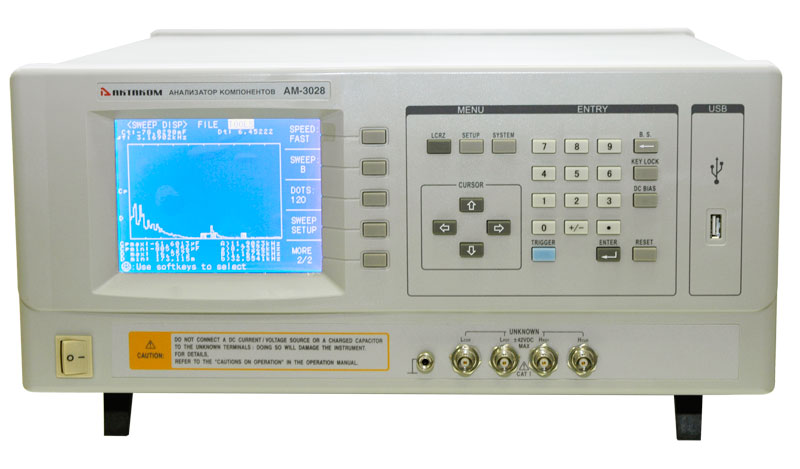

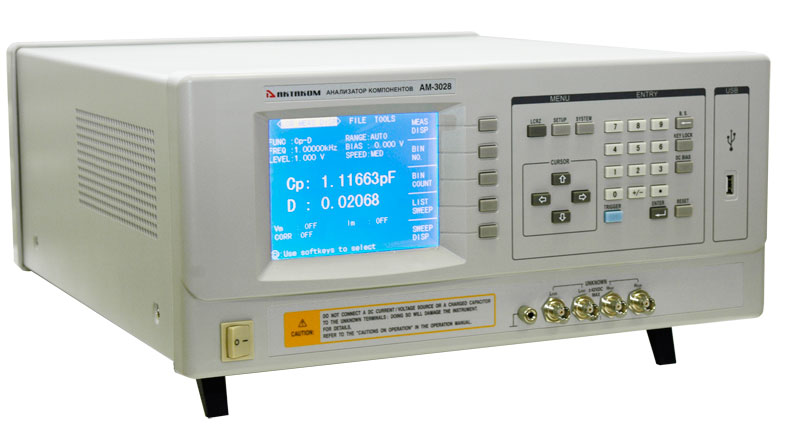

Анализатор компонентов АКТАКОМ АМ-3028

Базовая погрешность 0,05%. Тест. частота 20 Гц…1 МГц (с шагом 1 мГц). Измерения: сопротивление |Z|/R/Rp/Rs/X (0,00001 Ом…99,9999 МОм); ёмкость C (0,00001 пФ…9,99999 Ф); индуктивность L (0,00001 мкГн…99,9999 кГн); проводимость |Y|/G/B (0,00001 мкСм…99,9999 См); тангенс угла потерь D (0,00001…9,99999); добротность Q (0,00001…99999,9); угол° (0°…±179,999°)/rad (0…±3,14159 рад), отн. измерения 0%...±999,999%. Функции: индикатор уровня тест-сигнала (V/I); сортировка; табличные измерения; графический анализ АЧХ; компаратор: 10 ячеек + 1; качание частоты: по 10 точкам. Дисплей: 6 разрядов; 320х240 (абсолютное значение/ относительное/ относительное в%). Уровень тест-сигнала 5 мВ…2,0 В / 50 мкА…20 мА. Импеданс: 30; 100 Ом. Скорость измерений: 1,5; 10; 30 изм./с. Калибровка: КЗ / открытая / под нагрузкой. Усреднение: 1-255. Запуск: непрер. / ручной / внешний / по шине. Память: 20 профилей. Интерфейсы: USB (Host) / RS-232C / GPIB / Handler (опц.). Габаритные размеры: 490х430х185 мм. Масса: 15 кг.

Подробнее

44 430.00 руб.

ЗАКАЗАТЬ

- +

В корзину

Купить в 1 клик

Описание

Описание

Анализатор компонентов АКТАКОМ АМ-3028 предназначен для автоматического измерения и анализа индуктивности, электрической емкости, сопротивления, тангенса угла потерь, добротности, комплексного сопротивления, фазового сдвига и других параметров SMD-компонентов при разработке, производстве, а так же при настройке, проверке и эксплуатации радиоэлектронной аппаратуры.

Технические характеристики

Основные параметры
Измеряемые параметры	\|Z\|, \|Y\|, C, L, X, B, R, G, D, Q, q, Rs, Rp (22 пары параметров)
Диапазон частот	20 Гц…1 МГц (шаг 1 мГц)
Уровень тест-сигнала	5 мВ…2,0 В / 50 мкА…20 мА
Постоянное смещение	0 / 1,5 / 2,0 В
Входное сопротивление	30 Ом/100 Ом (переключаемое)
Базовая погрешность	0,05%
Измерения
сопротивление \|Z\|, R, Rp, Rs, X	0,01 мОм … 99,9999 МОм
проводимость \|Y\|, G, B	0,01 нСм … 99,9999 См
ёмкость C	0,00001 пФ … 9,99999 Ф
индуктивность L, Lk	0001 нГн … 99,9999 кГн
тангенс угла потерь D	0,00001 … 9,99999
добротность Q	0,01 … 99999,9
фазовый угол (град)	-179,999 … +179,999 °С
фазовый угол (рад)	-3,14159…3,14159
относительные измерения Δ%	-999,999%…999,999%
Дополнительные функции
Режимы отображения измерения	абсолютное значение / относительное / относительное в %
Индикатор уровня тест-сигнала	реальный тестовый ток и напряжение
Сортировка (компаратор)	10 ячеек + 1 доп
Графический анализ АЧХ	до 960 точек
Табличные измерения	по 10 точкам
Качание частоты (свипирование)	по 10 точкам
Калибровка	КЗ / открытая / под нагрузкой
Общие данные
Скорость измерения	1,5; 10; 30 изм/с
Усреднение	1-255
Схема измерения	Параллельная / последовательная
Память	20 профилей
ЖКИ	Графический; 320х240 точек; 6 разрядов
Запуск	непрерывный / ручной / внешний / по шине

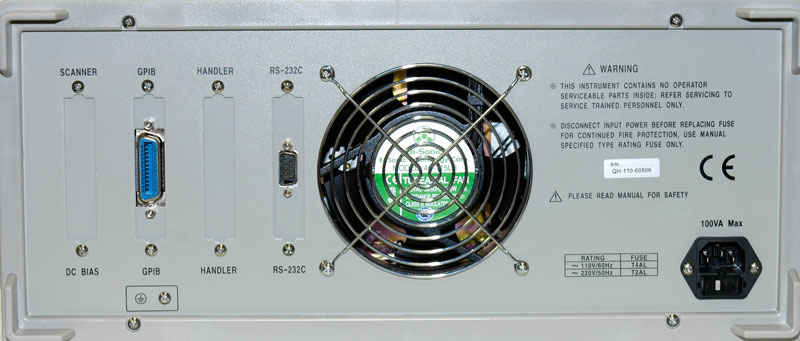

Интерфейсы	стандартные:USB-Host, RS-232 опции: GPIB, Handler, Scaner, DC Bias
Питание	99 В…121 В / 198 В…242 В (47,5 Гц…63 Гц)
Мощность	< 100 ВА
Габаритные размеры	430х185х490 мм
Масса	Около 15 кг
Габариты в упаковочной таре	585х370х630 мм
Вес в упаковочной таре	25 кг

Дополнительная информация

Все приведенные в описании данного прибора параметры являются типичными, их точное значение определяется в процессе калибровки. Для определения реальных параметров прибора при его приобретении рекомендуем заказать калибровку в метрологической службе нашей компании.

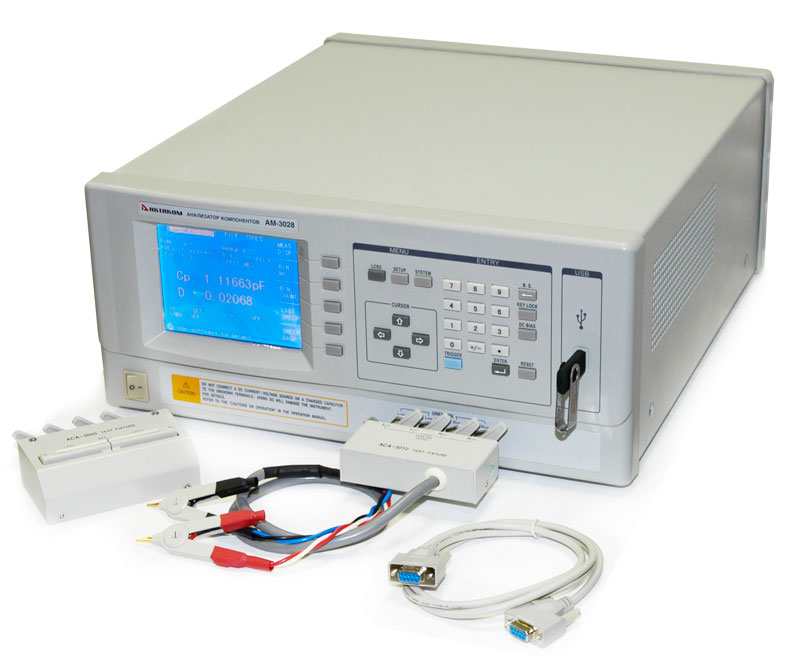

Стандартная комплектация

Прибор
4-проводные тестовые зажимы АСА-3005
4-проводные тестовые щупы Кельвина АСА-3012
Пластина для КЗ-калибровки АСА-3010
Запасной предохранитель – 2 шт
Сетевой шнур
Руководство по эксплуатации

Дополнительная комплектация

Программное обеспечение AM-3018-SW Программное обеспечение
