Анализатор компонентов Актаком АММ-3058

Цифровой RLC-метр. Тестовая частота 20 Гц...1 МГц. Базовая погрешность 0,05 %. Скорость измерения 13 изм/сек. Емкость (C) 0,00001 пФ-10 Ф, индуктивность (L) 0,00001 мкГн-100 кГн, сопротивление (Z, R, X, DCR) 0,0000 1Ом-100 МОм, проводимость (Y, G, B) 0,00001 мкСм-100 См, добротности (Q) 0,00001-99999,9, тангенса угла потерь (D) 0,00001-10, фазовый угол, отклонение%. Посл. и параллельная схема замещения. Автомат. контроль уровня сигнала (V/I). Внутренний источник смещения (0V...±5V / 0mA...±50mA). Возможность подключения внешнего источника смещения (до 120 А). Свипирование по 10 точкам. Выбор внутр.импеданса (AC): 30 Ом, 50 Ом, 100 Ом. Функция проверки трансформаторов. Компаратор. Внутр. память - 100 установок. Сохранение на USB. Интерфейсы RS232C, USB, LAN, HANDLER, GPIB (опция), DCI (опция). ЖК-дисплей 4,3 TFT. Габариты 280х88х370мм, масса 5 кг

Подробнее

21 327.00 руб.

ЗАКАЗАТЬ

- +

В корзину

Купить в 1 клик

Описание

Описание

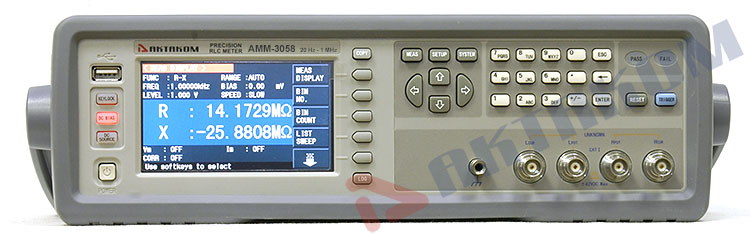

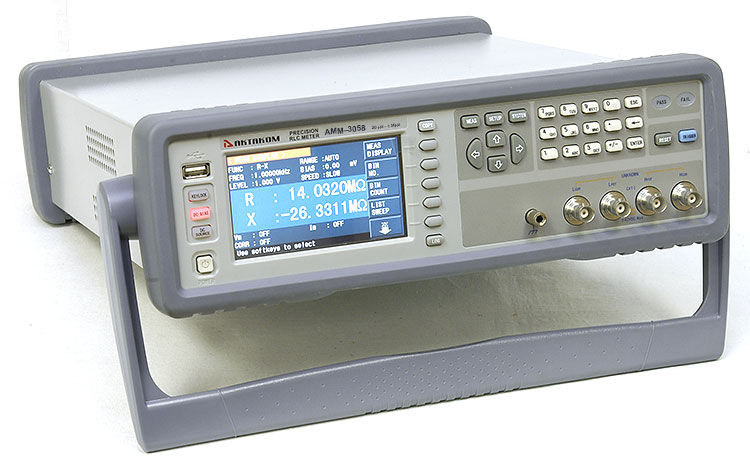

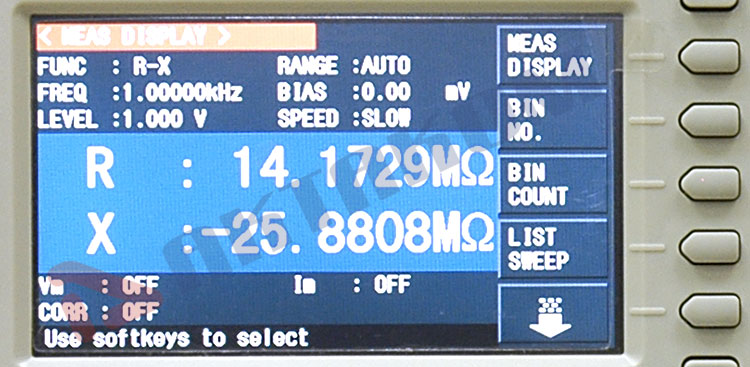

Прецизионный анализатор компонентов АКТАКОМ АММ-3058 (LCR-метр) обладает высокой точностью измерения (0,05%) и функциональностью, позволяет проводить измерения на высокой тестовой частоте. Анализатор компонентов АММ-3058 имеет встроенную функцию проверки трансформаторов, встроенный компаратор, возможность работы по списку и широкие возможности по подключению к ПК. Два измеренных параметра и служебная информация отображается на цветном 4,3" ЖК дисплее.

Характеристика		Значение
Измеряемые (тестируемые) параметры		\|Z\|, \|Y\|, C, L, X, B, R, G, D, Q, θ, DCR, Vdc-Idc
Базовая точность измерения LCR параметров		0,05%
Частотные характеристики тестового сигнала	Тестовая частота	20 Гц...1 МГц
	Наилучшее разрешение	10 мГц Отображение 4 разряда
	Точность установки	0,01%
AC уровень	Напряжение тестового сигнала	10 мВ...2 Вскз
	Наилучшее разрешение	100 мкВ Отображение 3 разряда
	Точность установки	10%Uуст + 2 мВ (ALC ON) 6%Uуст + 2 мВ (ALC OFF)
	Ток тестового сигнала	100 мкА...20 мА
	Наилучшее разрешение	1 мкА Отображение 3 разряда
	Ток тестового сигнала	10%Iуст + 20 мкА (ALC ON) 6%Iуст + 20 мкА (ALC OFF)
Источник смещения DC	Напряжение / ток	0 В ...±5 В / 0 мА ...±50 мА
	Разрешение	0,5 мВ / 5 мкА
	Точность установки	1%Uуст + 5 мВ
	ISO ON	используется при тестировании индуктивности и трансформаторов
Выходной импеданс АС	ISO ON	100 Ом
Выходной импеданс АС	ISO OFF	30 Ом, 50 Ом, 100 Ом выбираемый
Выходной импеданс DCR		30 Ом, 50 Ом, 100 Ом выбираемый
Тестируемые параметры трансформаторов		DCR1 (первичная обмотка), DCR 2 (вторичная обмотка), M (взаимная индуктивность), N, 1/N, фаза, Lk (индуктивность утечки), C (емкость первичной и вторичной обмоток), баланс
Время измерения (без учета времени изменения значения на дисплее)		Быстрое: 13 мс Среднее: 67 мс Медленное: 187 мс
Диапазон измерения индуктивности, емкости, сопротивления и других параметров	\|Z\|, X, R, DCR	0,00001 Ом...99,9999 МОм
	\|Y\|, B, G	0,00001 мкСм..99,9999 См
	C	0,00001 пФ...9,99999 Ф
	L	0,00001 мкГн...99,9999 кГн
	D	0,00001...9,99999
	Q	0,00001...99999,9
	θ (град)	-179,999°...179,999°
	θ (рад)	-3,14159...3,14159
	Δ%	-999,999%...999,999%
Базовая точность измерения LCR параметров		0,05%
Схема замещения		последовательная, параллельная
Выбор диапазона		Ручной, автоматический
Режим запуска		Внутренний, ручной, внешний, по шине
Усреднение		1...255
Калибровка		Открытая, закрытая, на нагрузке. Уровень сигнала 0,3 Вскз...1 Вскз
Математические операции		ΔABC, Δ%
Установка задержки		0...999, наилучшее разрешение 100 мкс
Компаратор		10 ячеек сортировки, BIN1...BIN9; доп.ячейки NG, AUX Счетчик ячеек Выход PASS/FAIL на передней панели LED индикатор
Список свипирования		10 точек Параметры: частота, AC напряжение / ток, внутренний / внешний источник смещения
Внутренняя память		100 ячеек для файлов установок LCRZ 201 результат измерения
Внешняя USB память		GIF файлы Файлы установок LCRZ

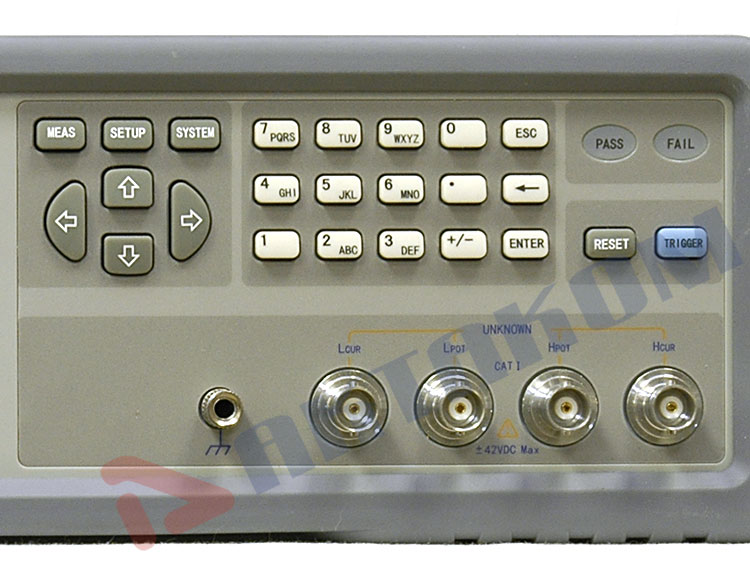

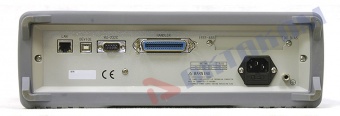

Интерфейсы	I/O (ввод / вывод)	HANDLER (сортировщик) на передней панели

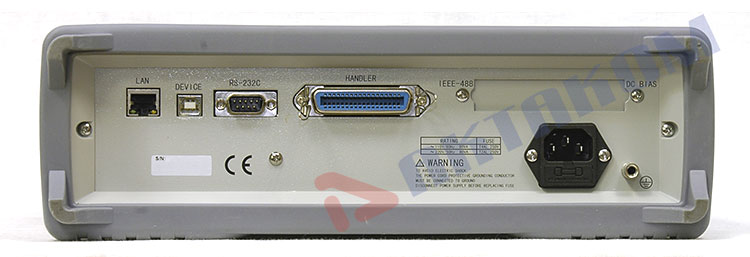

	ПК	USB, RS-232C, GPIB (опция), LAN
	Память	USB host на передней панели
	Управление источником смещения	Внешний источник смещения управляется через DCI интерфейс. Максимальный ток смещения - 120 А Опция. Устанавливается либо DCI интерфейс либо GPIB
Дисплей		цветной ЖК 4,3" TFT
Рабочая температура / влажность		0°С-40°С, ≤90%RH
Питание		99 В...121 В, 198 В...242 В; 47 Гц...63 Гц
Максимальная потребляемая мощность		80 ВА

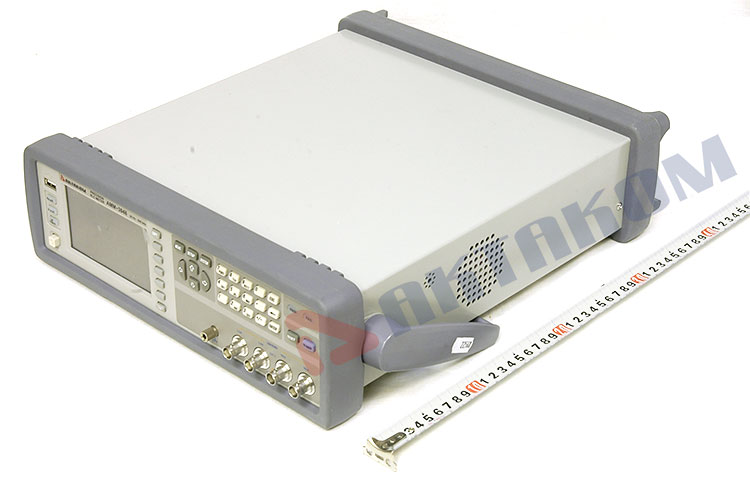

Габаритные размеры		280 х 88 х 370 мм (без хольстера) 369 х 108 х 408 мм (без хольстера)
Вес		Около 5 кг

Дополнительная информация

Все приведенные в описании данного прибора параметры являются типичными, их точное значение определяется в процессе калибровки. Для определения реальных параметров прибора при его приобретении рекомендуем заказать калибровку в метрологической службе нашей компании.

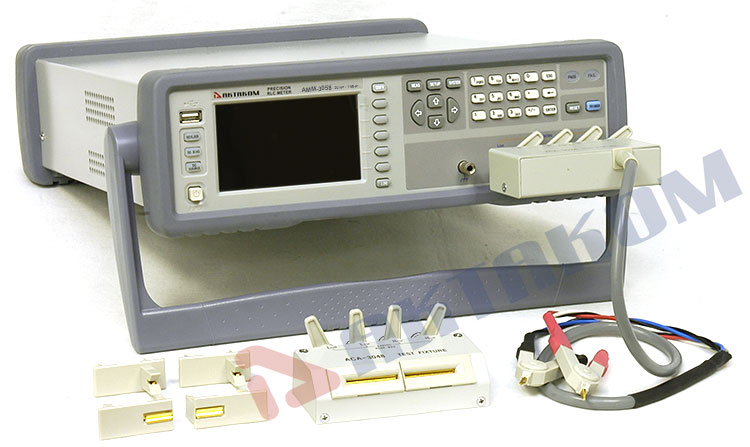

Стандартная комплектация

Прибор

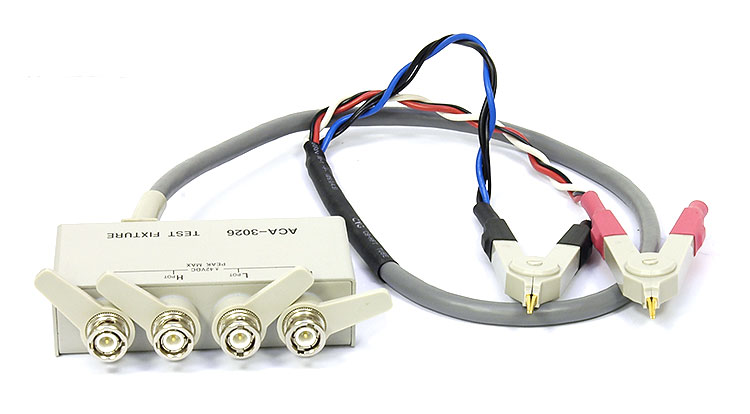

Адаптер с щупами Кельвина АКТАКОМ АСА-3012 или АКТАКОМ АСА-3026

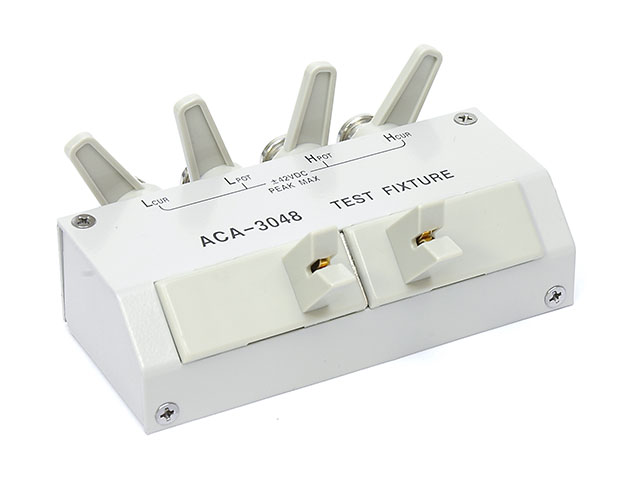

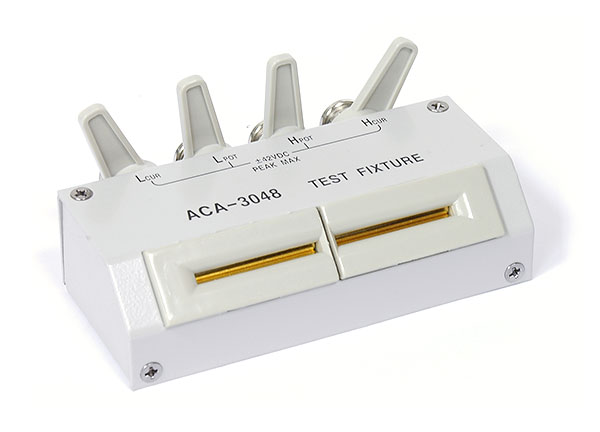

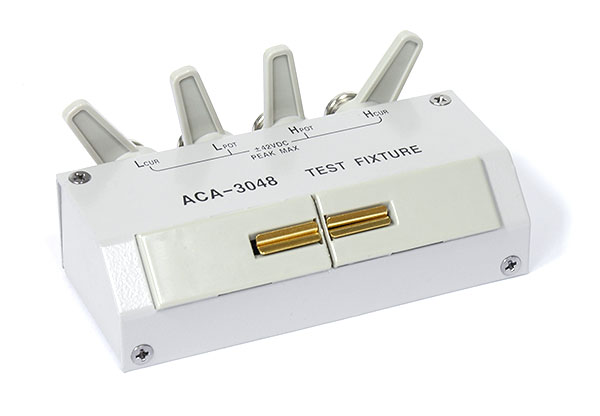

Адаптер для прямого подключения компонентов АКТАКОМ АСА-3048 с двумя парами дополнительных сменных контактных пружин
Калибровочная пластина
Сетевой кабель
Предохранитель Т2АL 250 В - 2 шт.
Руководство по эксплуатации
Упаковочная тара
