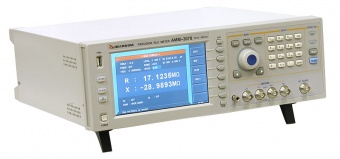

Анализатор компонентов Актаком АММ-3078

Прецизионный LCR-метр с функцией графического анализа. Тестовая частота 20 Гц...500 кГц. Базовая погрешность 0,05%. 3 cкорости измерения (наилучшая 9 мс/сек). Емкость (C) 0,00001 пФ-10 Ф, индуктивность (L) 0,00001 мкГн-100 кГн, сопротивление (Z, R, X, DCR) 0,00001 Ом-100 МОм, проводимость (Y, G, B) 0,00001 мкСм-100 См, добротности (Q) 0,00001-99999,9, тангенса угла потерь (D) 0,00001-10, фазовый угол, отклонение%. Посл. и параллельная схема замещения. Внутренний источник смещения (0В...±10В / 0мА...±100мА, опция - 1А). Независимый источник смещения (00В...±10В / 0мА...±50мА). Возможность подключения внешнего источника смещения (до 120 А). Свипирование по 150 точкам. Выбор внутр.импеданса (AC): 30 Ом, 50 Ом, 100 Ом. Компаратор. Графический анализ. Одновременное отобр. 4 параметра. Внутр. память - 100 установок. Сохранение на USB. Интерфейсы RS232C, USB, LAN, HANDLER, GPIB (опция), DCI. ЖК-дисплей 7" TFT. Габариты 400х132х385мм, масса 13 кг.

Подробнее

17 202.00 руб.

ЗАКАЗАТЬ

- +

В корзину

Купить в 1 клик

Описание

Описание

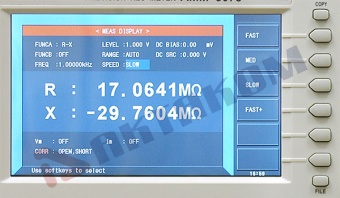

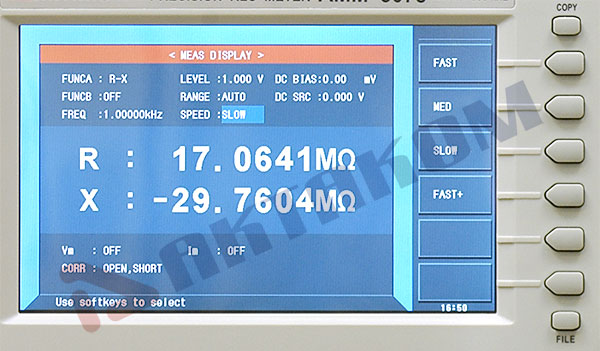

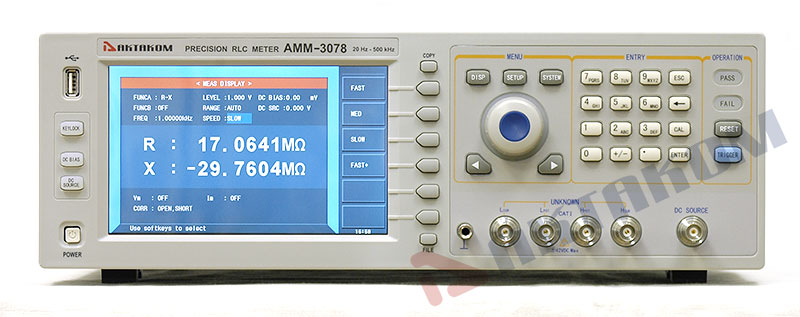

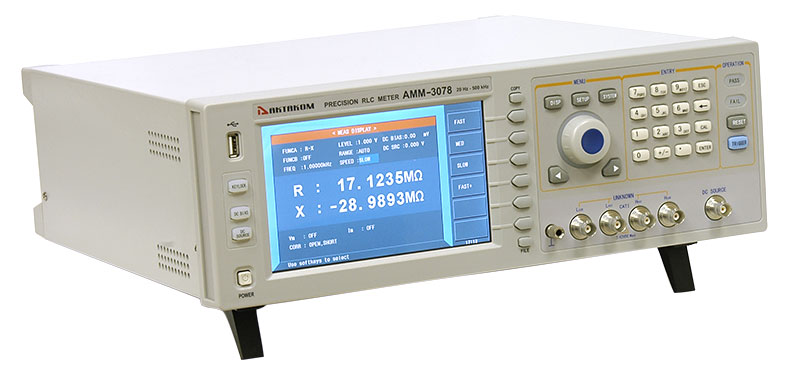

Прецизионный анализатор компонентов АКТАКОМ АММ-3078 (LCR-метр) обладает высокой точностью измерения индуктивности, емкости, сопротивления (0,05%), высокой функциональностью, позволяет проводить измерения на высокой тестовой частоте. Четыре измеренных параметра и служебная информация отображается на цветном 7" ЖК дисплее. Анализатор компонентов АММ-3078 имеет встроенную функцию сканирования и графического анализа, встроенный компаратор, возможность работы по списку и широкие возможности по подключению к ПК, встроенный независимый источник напряжения, а также возможность подключения источников смещения по напряжению и току.

Характеристика		Значение
Измеряемые (тестируемые) параметры		\|Z\|, \|Y\|, C, L, X, B, R, G, D, Q, θ, DCR, Vdc-Idc
Базовая точность измерения LCR параметров		0,05%
Частотные характеристики тестового сигнала	Тестовая частота	20 Гц...500 кГц
	Наилучшее разрешение	1 мГц Отображение 5 разрядов
	Точность установки	0,01%
AC уровень	Напряжение тестового сигнала	5 мВ...10 Вскз
	Наилучшее разрешение	100 мкВ Отображение 3 разряда
	Точность установки	10%Uуст + 2 мВ (ALC ON) 6%Uуст + 2 мВ (ALC OFF)
	Ток тестового сигнала	50 мкА...100 мА
	Наилучшее разрешение	1 мкА Отображение 3 разряда
	Ток тестового сигнала	10%Iуст + 20 мкА (ALC ON) 6%Iуст + 20 мкА (ALC OFF)
Источник смещения DC	Напряжение / ток	0 В ...±10 В / 0 мА ...±100 мА
	Разрешение	0,5 мВ / 5 мкА
	Точность установки	1%Uуст + 5 мВ
	ISO ON	используется при тестировании индуктивности и трансформаторов
Выходной импеданс АС	ISO ON	100 Ом
Выходной импеданс АС	ISO OFF	30 Ом, 50 Ом, 100 Ом выбираемый
Выходной импеданс DCR		30 Ом, 50 Ом, 100 Ом выбираемый
Независимый источник DC	Напряжение / ток	0 В ...±10 В / 0 мА ...±50 мА
	Разрешение	0,5 мВ / 5 мкА
	Точность установки	1%Uуст + 5 мВ
	Выходной импеданс	100 Ом
Время измерения (без учета времени изменения значения на дисплее) для частоты ≥10 кГц		Быстрое: 9 мс Среднее: 67 мс Медленное: 187 мс
Диапазон измерения LCR параметров	\|Z\|, X, R, DCR	0,00001 Ом...99,9999 МОм
	\|Y\|, B, G	0,00001 мкСм..99,9999 См
	C	0,00001 пФ...9,99999 Ф
	L	0,00001 мкГн...99,9999 кГн
	D	0,00001...9,99999
	Q	0,00001...99999,9
	θ (град)	-179,999°...179,999°
	θ (рад)	-3,14159...3,14159
	Δ%	-999,999%...999,999%
Базовая точность измерения LCR параметров		0,05%
Схема замещения		последовательная, параллельная
Выбор диапазона		Ручной, автоматический
Режим запуска		Внутренний, ручной, внешний, по шине
Усреднение		1...256
Калибровка		Открытая, закрытая, на нагрузке. Уровень сигнала 0,3 Вскз...1 Вскз
Математические операции		ΔABC, Δ%
Установка задержки		0...999, наилучшее разрешение 100 мкс
Компаратор		10 ячеек сортировки, BIN1...BIN9; доп.ячейки NG, AUX Счетчик ячеек Выход PASS/FAIL на передней панели LED индикатор
Список свипирования		10 страниц по 15 точек Параметры: частота, AC напряжение / ток, внутренний / внешний источник смещения, напряжение независимого источника DC
Графический анализ		Непрерывное сканирование и построение резонансных кривых с учетом AC уровня и DC смещения
Внутренняя память		100 ячеек для файлов установок LCRZ 201 результат измерения 10 ячеек для GIF файлов, CSV-файлов
Внешняя USB память		GIF файлы Файлы установок LCRZ

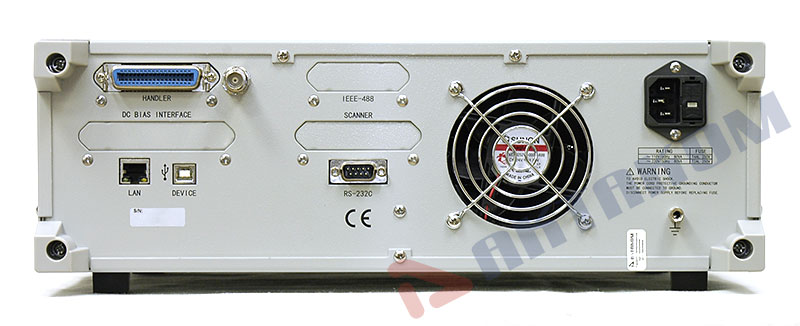

Интерфейсы	I/O (ввод / вывод)	HANDLER (сортировщик) на передней панели
	ПК	USB, RS-232C, GPIB (опция), LAN
	Память	USB host на передней панели
	Управление источником смещения	Внешний источник смещения управляется через DCI интерфейс. Максимальный ток смещения - 120 А
	Источник смещения тока	Опция. 1А DC источник смещения тока
Дисплей		цветной ЖК 7" TFT (800х480)
Рабочая температура / влажность		0°С-40°С, ≤90%RH
Питание		99 В...121 В, 198 В...242 В; 47 Гц...63 Гц
Максимальная потребляемая мощность		80 ВА
Габаритные размеры		400 х 132 х 385 мм
Вес		Около 13 кг

Дополнительная информация

Все приведенные в описании данного прибора параметры являются типичными, их точное значение определяется в процессе калибровки. Для определения реальных параметров прибора при его приобретении рекомендуем заказать калибровку в метрологической службе нашей компании.

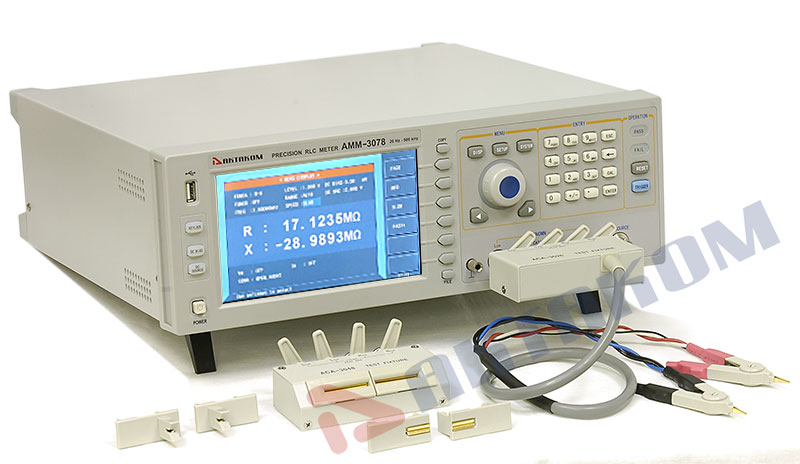

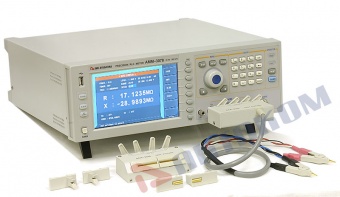

Стандартная комплектация

Прибор

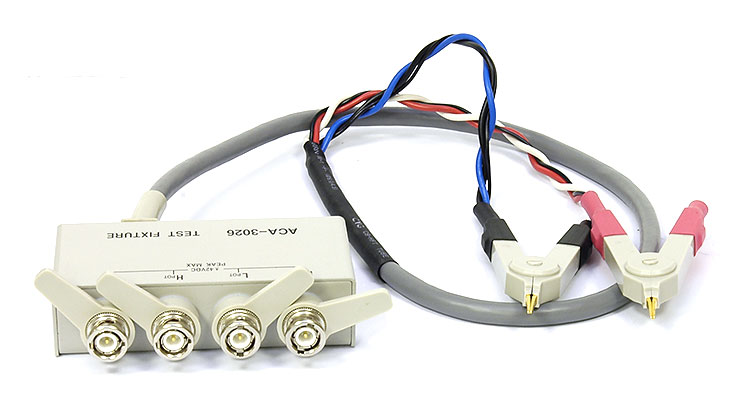

Адаптер с щупами Кельвина АКТАКОМ АСА-3012 или АКТАКОМ АСА-3026

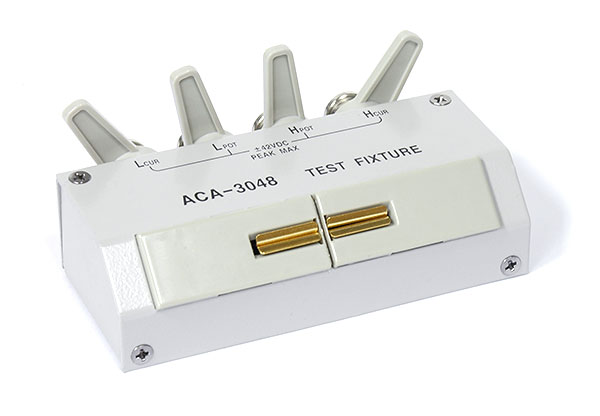

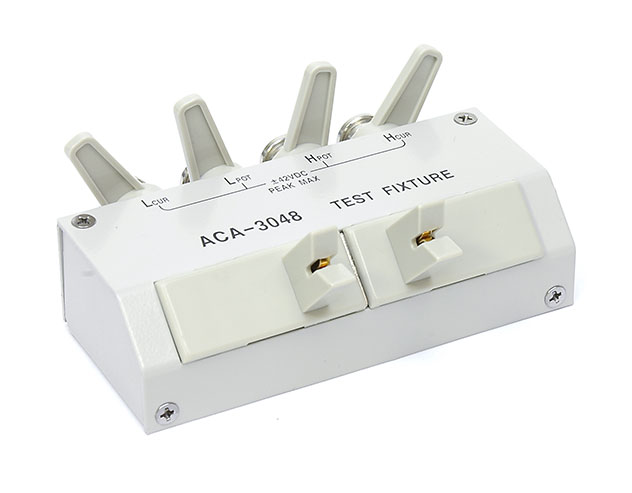

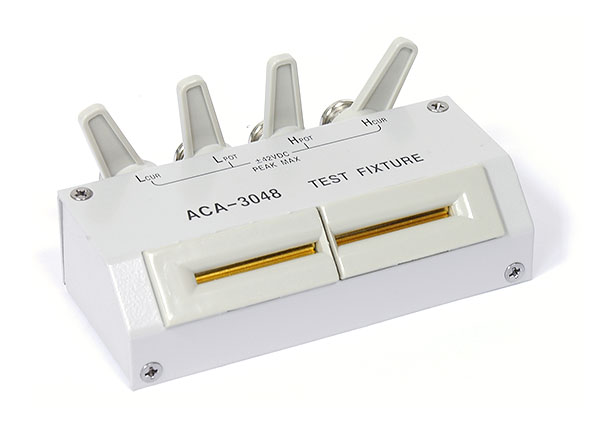

Адаптер для прямого подключения компонентов АКТАКОМ АСА-3048 с двумя парами дополнительных сменных контактных пружин
Калибровочная пластина
Сетевой кабель
Предохранитель Т2АL 250 В - 2 шт.
Руководство по эксплуатации
Упаковочная тара

Дополнительная комплектация

Программное обеспечение Aktakom RLC Pro Программное обеспечение для RLC метров Актаком
