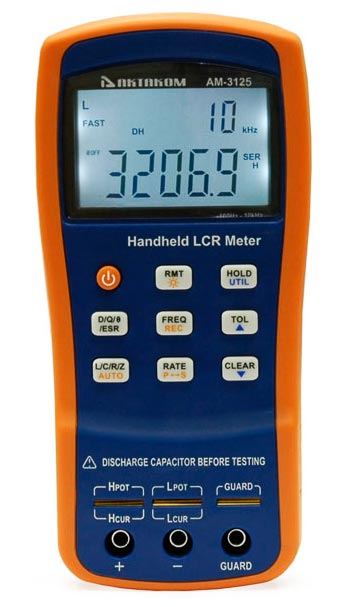

Измеритель RLC Актаком АМ-3125

Высокопроизводительный портативный измеритель RLC АКТАКОМ АМ-3125 обладает передовыми характеристиками и позволяет выполнять измерения параметров электронных компонентов максимально точно, быстро и удобно. Компактность и питание от батарей позволяют использовать измеритель RLC АМ-3125 в "полевых" условиях, а также при выборочном контроле на производстве.

Области применения измерителя RLC АМ-3125

• выборочный контроль качества на производственной линии
• тестирование компонентов в ремонтных мастерских и сервисных службах
• сортировка и отбор компонентов по параметрам
• входной контроль при приёмке партии (особенно в полевых условиях)
• лабораторные исследования параметров при разработке и тестировании

Основные преимущества

• тестовая частота до 100 кГц!
• базовая погрешность 0,25%,
• разрешение 0,0001 при измерении добротности и тангенса угла диэлектрических потерь
• высокая скорость измерений (до 4 изм/с)
• возможность процентного отображения и режим многоступенчатого компаратора
• 4-проводная схема измерения
• сканирующий режим определения типа тестируемого компонента
• фиксированный выходной импеданс 100 Ом
• фиксация текущего, минимального, максимального и среднего значения
• яркий, современный дизайн
• ультра-малое энергопотребление (25 мА)

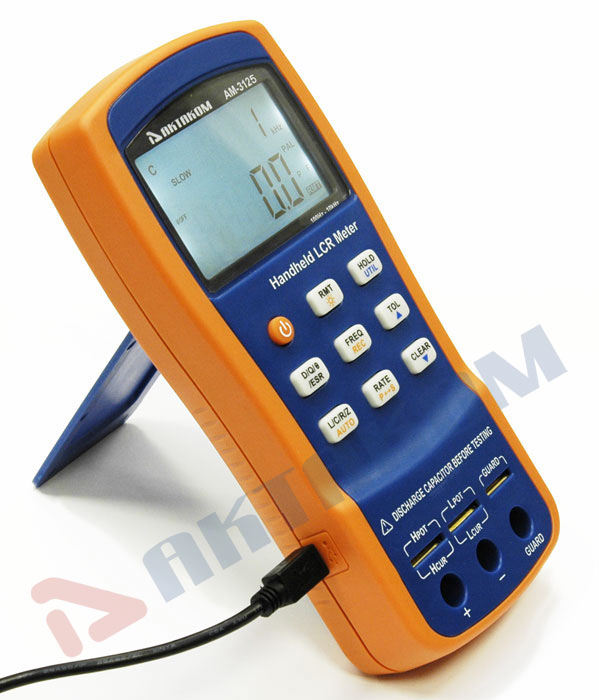

• mini-USB интерфейс для быстрого подключения RLC-метра к ПК и обработки данных

Технические характеристики

ФУНКЦИИ
Измеряемые параметры	Первичные: L / C / R / Z  Вторичные: В / Q / Θ / ESR
Диапазоны измерений	Сопротивление: 0,3999 Ом; ...; 10,000 МОм  Индуктивность: 3,999 мкГн; ...; 1000,0 Гн  Ёмкость: 3,999 пФ; ...; 20,000 мФ  Добротность/Тангенс угла потерь: 0,0001...9999
Эквивалентные схемы замещения	Последовательная и параллельная
Режимы измерения	Автоматический и ручной
Выбор диапазона	Автоматический
Тестовые входы	5-ти проводная схема (щупы или пинцет Кельвина)  3-х проводная схема (для коротких выводов с зажимом "крокодил")
Скорость измерений	Быстрая: 4 изм./с  Медленная: 1,5 изм/с

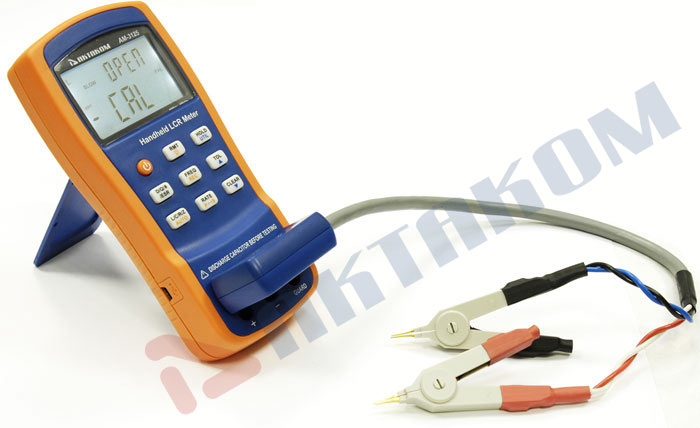

Калибровка	Короткозамкнутая, Открытая
Режим допусков	1% / 5% / 10% / 20%
Защита входов	0,1 А / 250 В
Интерфейс	Mini-USB (виртуальный последовательный порт)
ТЕСТОВЫЙ СИГНАЛ
Тестовая частота	100 Гц, 120 Гц, 1 кГц, 10 кГц, 100 кГц
Тестовое напряжение	0,6 В (с.к.з.)
Выходной импеданс	100 Ом
ДИСПЛЕЙ
Тип дисплея	ЖКИ, 2 параметра
Подсветка	при батарейном питании: яркая (15 сек) / пониженная / автоотключение через 30 сек  при питании от адаптера: непрерывная подсветка до ручного отключения
Показания	первичные параметры: 40 000 отсчётов  вторичные параметры: разрешение - 0,0001
Базовая погрешность	0,25%
ПИТАНИЕ

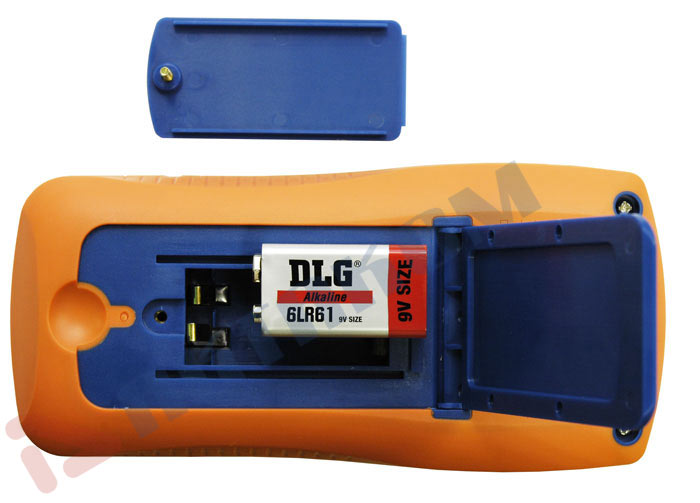

Тип батарей	Аккумуляторы 8,4 В Ni-MH 200 mAH (LH-200H7C)
Сетевой адаптер	вход: 220 В (1±10%) / 50 Гц  выход: 12...15 В (пост.)
Рабочий ток	макс.: 28 мА; типично: 25 мА (1 кГц / нагрузка 100 Ом)
Потребляемый ток в выкл. сост.	2 мкА
Время работы батарей	6 часов (типично для новых заряж. Ni-MH батарей)
Автоотключение питания	5 мин (по умолчанию) / 15 мин / 30 мин / 60 мин / откл.
Индикатор разряда батарей	<6,8 В
ОБЩИЕ ХАРАКТЕРИСТИКИ
Стандарт безопасности	IEC 61010-1:2001; IEC 61326-2-1:2005
Рабочие условия	0...40°С, влажность <90%
Габаритные размеры	190х90х41 мм
Масса	350 г
Габариты в упаковочной таре	100х210х260 мм
Вес в упаковочной таре	1,1 кг

Соответствие между основным и дополнительными параметрами отображаемыми на дисплее в измерителе RLC Актаком АМ-3125

Основной параметр (нижняя строка дисплея)	Дополнительный параметр (верхняя строка дисплея)
Ёмкость (C)	Рассеяние (D)
Индуктивность (L)	Добротность (Q)
Сопротивление (R)	Фазовый угол (θ)

После изменения основного режима дополнительная экранная область отображает текущую частоту. Если необходимо изменить дополнительный параметр, следует его выбрать кнопкой выбора дополнительного параметра.

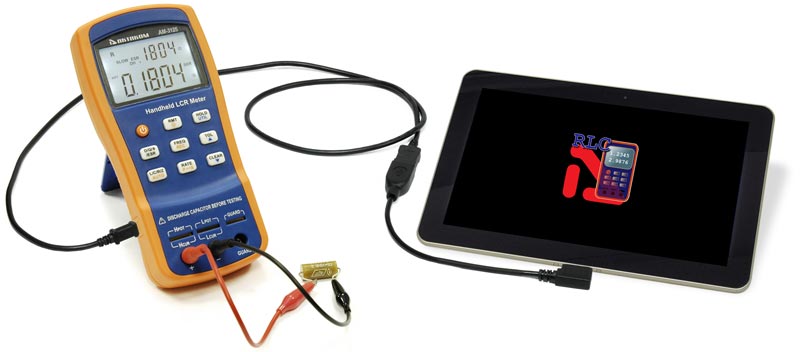

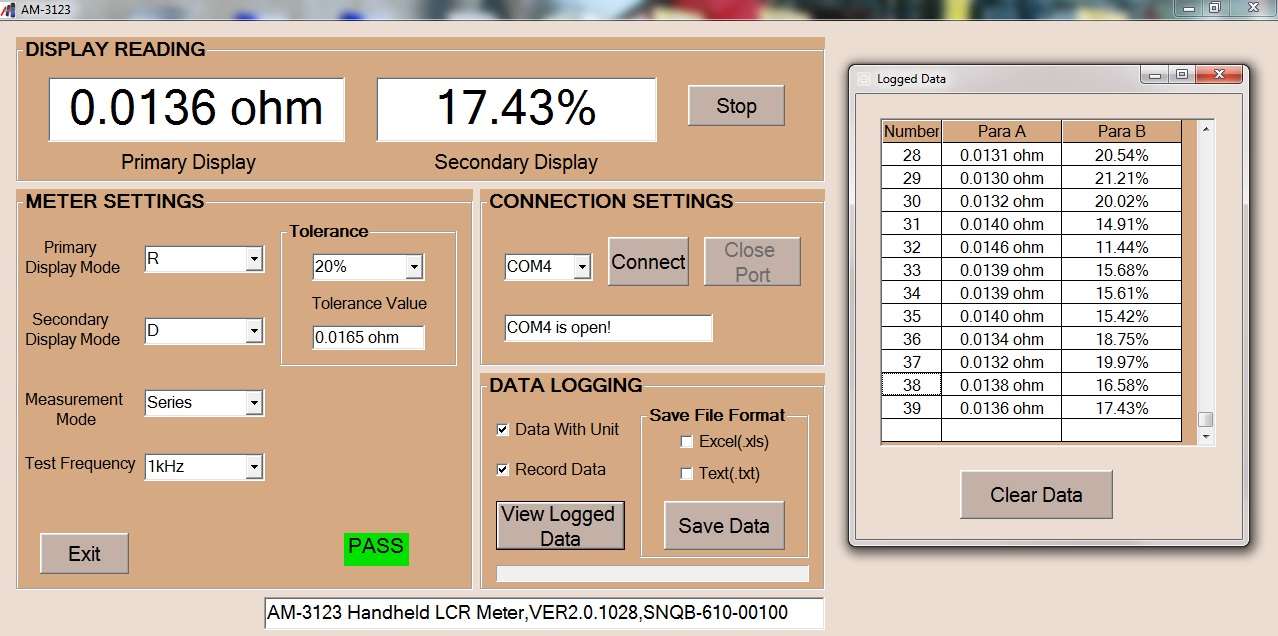

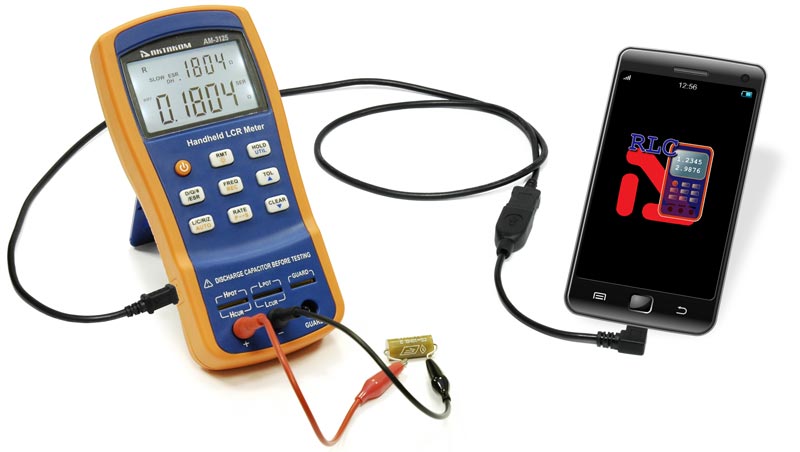

Измерители RLC Актаком АМ-3125 могут управляться с персонального компьютера через интерфейс USB. После установки программного обеспечения и драйвера прибором можно управлять с помощью персонального компьютера (задавать измерительную функцию, тестовую частоту, режим сортировки по допускам), а также получать на компьютере результаты измерений и сохранять статистику в текстовый файл или таблицу Excel. Прибор поддерживает команды SCPI, состоящие из строк ASCII-символов. В ответ на такие команды возвращаются результаты запроса и данные, в конце которых стоит специальный терминирующий символ. Использование SCPI-команд – это удобный метод взаимодействия с компьютером и программирования измерительного прибора. Формат команд прост для понимания и соответствует стандарту IEEE-488 и позволяет встраивать данный прибор в различные измерительные систем.

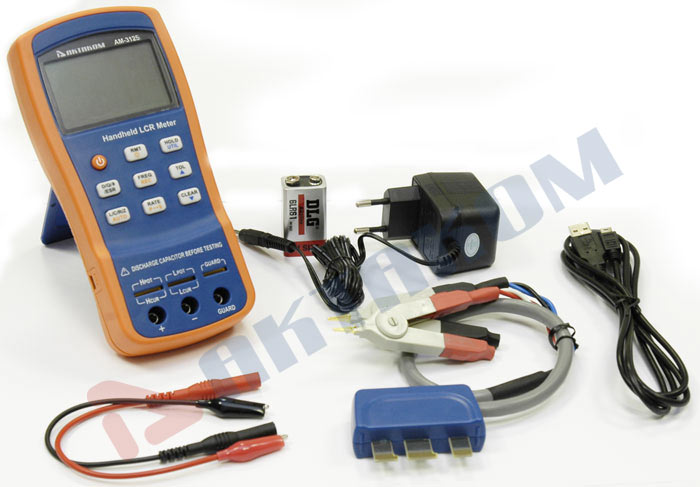

Стандартная комплектация

• Прибор
• Щупы Кельвина (5-ти проводные)

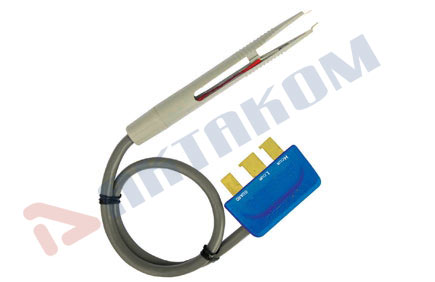

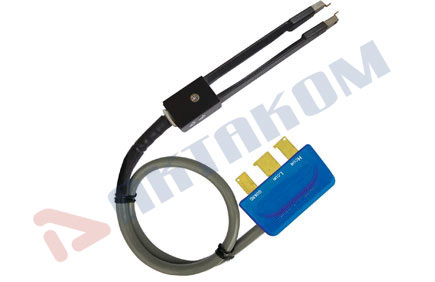

• Пинцет-адаптер для SMD компонентов АСА-3123
• Короткие выводы с штырьевыми контактами и зажимами "крокодил" (красный и чёрный) - 2 шт.
• Аккумуляторная батарея 8,4 В NiMH 200 mAH
• Сетевой адаптер
• Кабель mini-USB для подключения к ПК
• Руководство по эксплуатации
• Программное обеспечение
  • Aktakom Mini RLC Smart Aktakom Mini RLC Smart Программное обеспечение
  • AM-312x-SW Программное обеспечение

Программное обеспечение в стандартной поставке не имеет физического носителя и может быть загружено на сайте www.aktakom.ru в разделе «Программное обеспечение» после приобретения и регистрации прибора с указанием его серийного номера.

Для загрузки программного обеспечения перейдите в раздел «Техническая поддержка» -> «Файлы для Вашего прибора АКТАКОМ», затем авторизуйтесь, указав свой логин и пароль. Если Вы ранее не регистрировались на сайте www.aktakom.ru, пройдите по ссылке «Зарегистрироваться» и укажите все необходимые данные.

В случае утраты программного обеспечения его загрузка осуществляется за дополнительную плату. Программное обеспечение может быть поставлено на физическом носителе (компакт-диске). Запись программного обеспечения на носитель (компакт-диск) и его доставка осуществляются за дополнительную плату.

Дополнительная комплектация

• Пинцет-адаптер для SMD компонентов АСА-3125
• Программное обеспечение Aktakom RLC Smart Pro Aktakom RLC Smart Pro Программное обеспечение
