LCR-метр Mastech MS5308

Разрядность шкалы 2000, 20000; макс. сопротивление 200 МОм, макс. ёмкость 20 мФ, макс. индуктивность 20 кГн

Подробнее

780.00 руб.

ЗАКАЗАТЬ

- +

В корзину

Купить в 1 клик

Описание

Описание

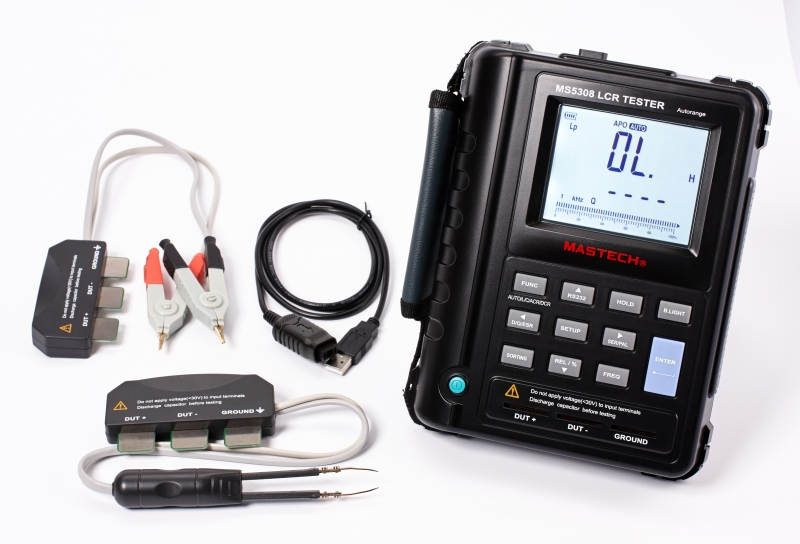

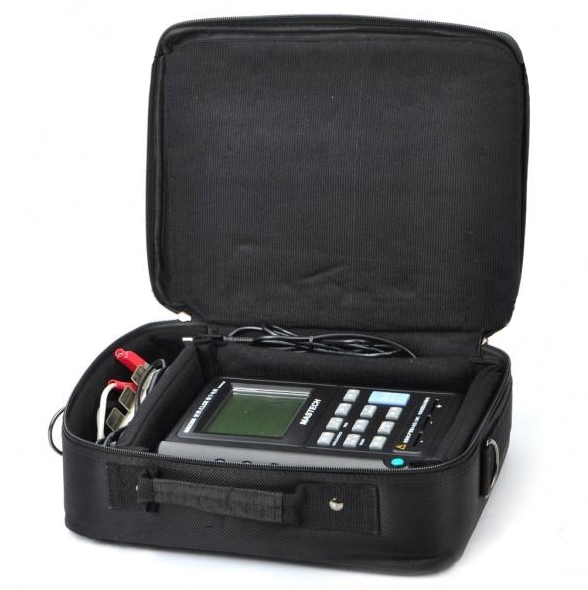

MS5308 цифровой измеритель LCR производства компании Mastech. Разрядность шкалы 2000, 20000; максимальное измеряемое сопротивление 200 МОм, максимальная измеряемая ёмкость 20 мФ, максимальная измеряемая индуктивность 20 кГн.

Цифровой измеритель LCR MS5308 – это профессиональный инструмент для измерения индуктивности, емкости и сопротивления с широкими возможностями, в том числе автоматическая идентификация типа пассивного элемента, автоматический выбор предела измерения, высокие точность и скорость измерения, широкий диапазон измерения и т.д. В то время как обычный мультиметр при измерении сопротивления обеспечивает только режим постоянного тока, Mastech MS5308 позволяет работать в режиме как переменного, так и постоянного тока. В режиме переменного тока для лучшего удовлетворения современных потребностей измерения индуктивности, емкости и сопротивления в приборе предусмотрен набор различных частот испытательного сигнала вплоть до 100 кГц.

Мостовой RLC-измеритель MS5308 предназначен для измерения индуктивности, емкости, сопротивления.
Также прибор измеряет добротность, тангенс угла потерь, угол сдвига фаз, комплексное сопротивление (импеданс),
эквивалентное последовательное (ESR) и параллельное (EPR) сопротивление компонентов.

Описание функциональных характеристик MS5308

Двойной жидкокристаллический дисплей (макс. 19999 – основной цифровой индикатор, 1999 отсчетов – дополнительный цифровой индикатор)
Измерение сопротивления, емкости и индуктивности с автоматической идентификацией типа пассивного элемента и автоматическим выбором предела измерения.
Измерение R/L/C отдельно (режим одиночных измерений).
Измерение сопротивления в режиме постоянного тока DCR.
Отображение значений D/Q/ESR на дополнительном цифровом индикаторе.
Возможность выбора измерения для последовательной или параллельной эквивалентной схемы.
Функция измерения относительного отклонения.
Возможность выбора частоты испытательного сигнала: 100/120 Гц/1/10/100 кГц в режиме переменного тока.
Функция сортировки компонентов.
Отображение заряда батареи, автоотключение в том случае, если с прибором не производится операций в течение определенного времени.
ИК-интерфейс передачи данных повышает надежность работы прибора (поддержка «горячего» подключения). Специальное программное обеспечение позволяет легко работать с прибором.

Двойная цифровая шкала
Разрядность шкалы 20000/2000 отсчетов
Частоты измерения: 100 Гц, 120 Гц, 1 кГц, 10 кГц, 100 кГц
Проверка годности с заданным уровнем допуска: 1%, 2%, 5%, 10%, 20%
Схема подключения: последовательная/параллельная
Кол-во выводов для измерения: 5
Измерения: Ls/Lp; Cs/Cp; Rs/Rp; D, Q, SR, фаза, импеданс
Индуктивность: 0.001 мкГн ~ 20 000 Гн
Емкость: 0.01 пФ ~ 20 000 мкФ
Сопротивление: 0.001 Ом ~ 200 МОм
ESR: 0.01 Ом- 999.9 Ом
Подсветка дисплея
Автоотключение питания
USB интерфейс
Питание Mastech MS5308: 8x1.5 В АА + 1x9 В 6LR6
Габариты Mastech MS5308: 224x172x58 (мм), вес 841 г

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ MASTECH MS5308

Таблица 1: Пределы измерения сопротивления. Режим измерения: R_s/R_p

Частота	Предел	Разрешение	Погрешность
100 Гц/120 Гц	200.00 Ом	0.01 Ом	1.0%+5
100 Гц/120 Гц	2.0000 кОм	0.1 Ом	0.3%+5
100 Гц/120 Гц	20.000 кОм	1 Ом	0.3%+5
100 Гц/120 Гц	200.00 кОм	0.01 кОм	0.5%+5
100 Гц/120 Гц	2.0000 МОм	0.1 кОм	1.0%+5
100 Гц/120 Гц	20.000 МОм	1 кОм	1.0%+5
100 Гц/120 Гц	200.00МОм	0.1 МОм	2.0%+5
1 кГц	20.000 Ом	0.001 Ом	1.0%+5
1 кГц	200.00 Ом	0.01 Ом	0.3%+5
1 кГц	2.0000 кОм	0.1 Ом	0.3%+5
1 кГц	20.000 кОм	1 Ом	0.3%+5
1 кГц	200.00 кОм	0.01 кОм	0.5%+5
1 кГц	2.0000 МОм	0.1 кОм	1.0%+5
1 кГц	20.000 МОм	1 кОм	2.0%+5
1 кГц	200.0 МОм	0.1 МОм	5.0%+5
10 кГц	20.000 Ом	0.001 Ом	1.0%+5
10 кГц	200.00 Ом	0.01 Ом	0.5%+5
10 кГц	2.0000 кОм	0.1 Ом	0.3%+5
10 кГц	20.000 кОм	1 Ом	0.5%+5
10 кГц	200.00 кОм	0.01 кОм	1.0%+5
100 кГц	20.000 Ом	0.001 Ом	1.0%+5
1 00 кГц	200.00 Ом	0.01 Ом	1.0%+5
1 00 кГц	2.0000 кОм	0.1 Ом	1.0%+5
1 00 кГц	20.000 кОм	1 Ом	2.0%+5

Примечание: Указанные в таблице погрешности приведены для случая D<0,1. Если же D>0,1, их нужно умножить на (1+D²)^1/2

Таблица 2: Пределы измерения емкости. Режим измерения: C_S/C_P

Частота	Предел	Разрешение	Погрешность
100 Гц/120 Гц	20.000 нФ	1 пФ	1.0%+5
100 Гц/120 Гц	200.00 нФ	0.01 нФ	0.5%+5
100 Гц/120 Гц	2000.0 нФ	0.1 нФ	0.5%+5
100 Гц/120 Гц	20.000 мкФ	1нФ	0.5%+5
100 Гц/120 Гц	200.00 мкФ	0.01 мкФ	1.0%+5
100 Гц/120 Гц	2000.0 мкФ	0.1 мкФ	2.0%+5
100 Гц/120 Гц	20.00 мФ	0.1 мФ	2.0%+5
1 кГц	2000.0 пФ	0.1 пФ	1.0%+5
1 кГц	20.000 нФ	1 пФ	1.0%+5
1 кГц	200.00 нФ	0.01 нФ	0.5%+5
1 кГц	2000.0 нФ	0.1 нФ	0.5%+5
1 кГц	20.000 мкФ	1 нФ	0.5%+5
1 кГц	200.00 мкФ	0.01 мкФ	1.0%+5
1 кГц	2000.0 мкФ	0.1 мкФ	1.0%+5
10 кГц	200.00 пФ	0.01 пФ	1.0%+5
10 кГц	2000.0 пФ	0.1 пФ	1.0%+5
10 кГц	20.000 нФ	1 пФ	1.0%+5
10 кГц	200.00 нФ	0.01 нФ	1.5%+5
10 кГц	2000.0 нФ	0.1 нФ	2.0%+5
100 кГц	200.00 пФ	0.01 пФ	2.0%+5
100 кГц	2000.0 пФ	0.1 пФ	1.0%+5
100 кГц	20.000 нФ	1 пФ	2.0%+5
100 кГц	200.00 нФ	0.01 нФ	5.0%+5

Таблица 3: Пределы измерения индуктивности. Режим измерения: L_S/L_P

Частота	Предел	Разрешение	Погрешность
100 Гц/120 Гц	20.000 мГн	1 мкГн	1.0%+5
100 Гц/120 Гц	200.00 мГн	0.01 мГн	0.5%+5
100 Гц/120 Гц	2000.0 мГн	0.1 мГн	0.5%+5
100 Гц/120 Гц	20.000 Гн	1 мГн	0.5%+5
100 Гц/120 Гц	200.00 Гн	0.01 Гн	1.0%+5
100 Гц/120 Гц	2000.0 Гн	0.1 Гн	1.0%+5
100 Гц/120 Гц	20.000 КГн	1 Гн	2.0%+5
1 кГц	2000.0 мкГн	0.1 мкГн	1.0%+5
1 кГц	20.000 мГн	1 мкГн	0.5%+5
1 кГц	200.00 мГн	0.01 мГн	0.5%+5
1 кГц	2000.0 мГн	0.1 мГн	1.0%+5
1 кГц	20.000 Гн	1 мГн	1.0%+5
1 кГц	200.00 Гн	0.01 Гн	2.0%+5
1 кГц	2000.0 Гн	0.1 Гн	5.0%+5
10 кГц	200.00 мкГн	0.01 мкГн	1.0%+5
10 кГц	2000.0 мкГн	0.1 мкГн	0.5%+5
10 кГц	20.000 мГн	1 мкГн	0.5%+5
10 кГц	200.00 мГн	0.01 мГн	1.5%+5
10 кГц	2000.0 мГн	0.1 мГн	2.0%+5
10 кГц	20.000 Гн	0.001 Гн	5.0%+5
100 кГц	20.000 мкГн	0.001 мкГн	1.0%+5
100 кГц	200.00 мкГн	0.01 мкГн	2.0%+5
100 кГц	2000.0 мкГн	0.1 мкГн	2.0%+5
100 кГц	20.000 мГн	1 мкГн	2.0%+5
