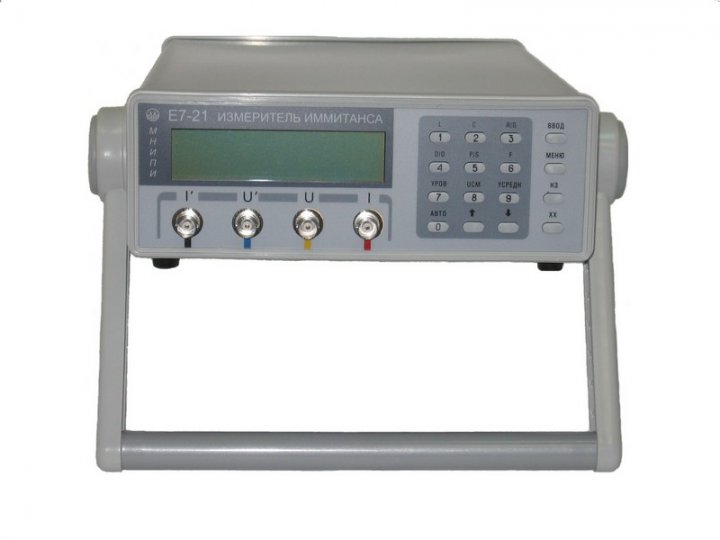

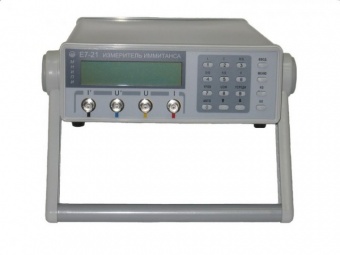

Измеритель RLC Е7-21

Измеритель иммитанса Е7-21 - недорогой прибор класса точности 0,15% с широкими функциональными возможностями. Параметры измеряемые Е7-21: индуктивность (Ls, Lp), емкость (Сs, Сp), сопротивление (Rs, Rp),проводимость (Gp), фактор потерь (D), добротность (Q).

Объекты измерения: конденсаторы, катушки индуктивности, трансформаторы, резисторы, реле, переключатели, диоды, кабели, входные сопротивления и емкости осциллографов, вольтметров и других приборов. При наличии соответствующих датчиков прибор может измерять различные физические величины. Использование Е7-21: контроль качества ЭРЭ на входном и выходном контроле и при ремонте, контроль и управление технологическими процессами.

Питание сеть 220±22 В, 50Гц
Потребляемая мощность 10 В · А
Габариты 88x220x300 мм
Масса 2 кг

Технические характеристики Е7-21

 Диапазон измерения:
Емкость, Ф 10^-13 - 0,02
Индуктивность, Гн 10^-7 - 16·10³
Активное cопротивление, Ом 10^-3 - 2·10⁷
Проводимость, См 10^-9 - 10
Добротность, фактор потерь 10^-3 - 10³
 Базовая погрешность:
L, C, R ± 0,15 %
D, Q ± 0,004%
 Рабочие частоты 0,1 и 1 кГц
 Погрешность установки частоты 0,02%
 Время одного измерения 700 мс
 Выбор поддиапазона Автоматический и ручной
 Уровни измерительного сигнала (100±20) мВ; (1±0,2) В
 Напряжение смещения Внутреннее (2 ±0,2)В
 Усреднение За 10 единичных измерений
 Многофункциональный индикатор

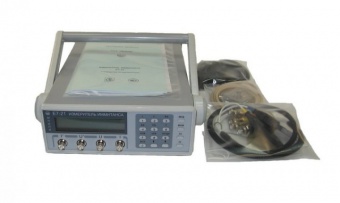

Комплектация

Фото	Название	Количество
	Измеритель иммитанса Е7-21 УШЯИ.411218.011	1
	Шнур соединительный УШЯИ.685631.010-01	1
	Устройство присоединительное УП-2 УШЯИ.685631.126	1
	Кабель интерфейсный УШЯИ.685681.001	1
	Вставка плавкая ВП2Б-1 В 0,5 А 250 В 0Ю0.481.005ТУ	2
	Руководство по эксплуатации УШЯИ.411218.011 РЭ	1
	Методика поверки УШЯИ.411218.011 МП (МП.МН 1153-2002)	1
