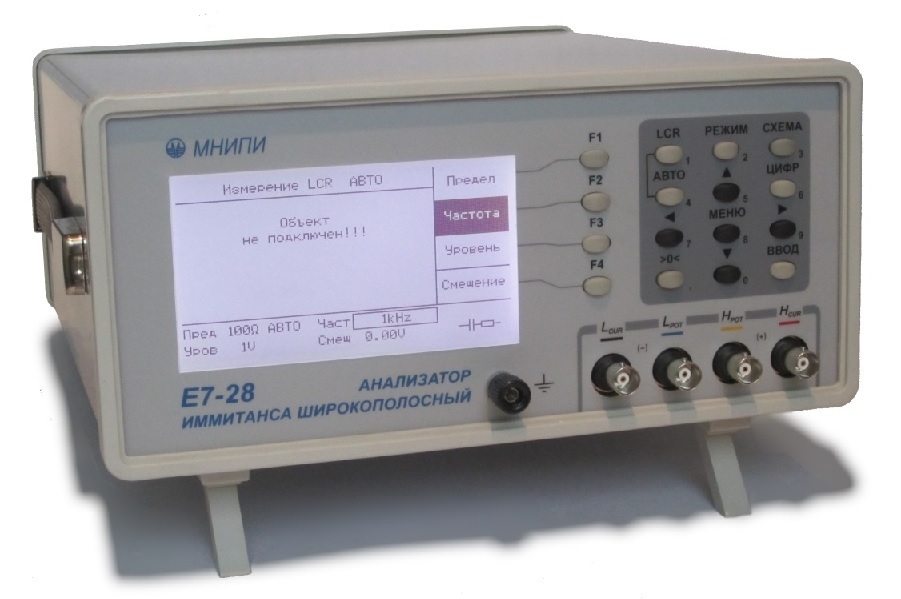

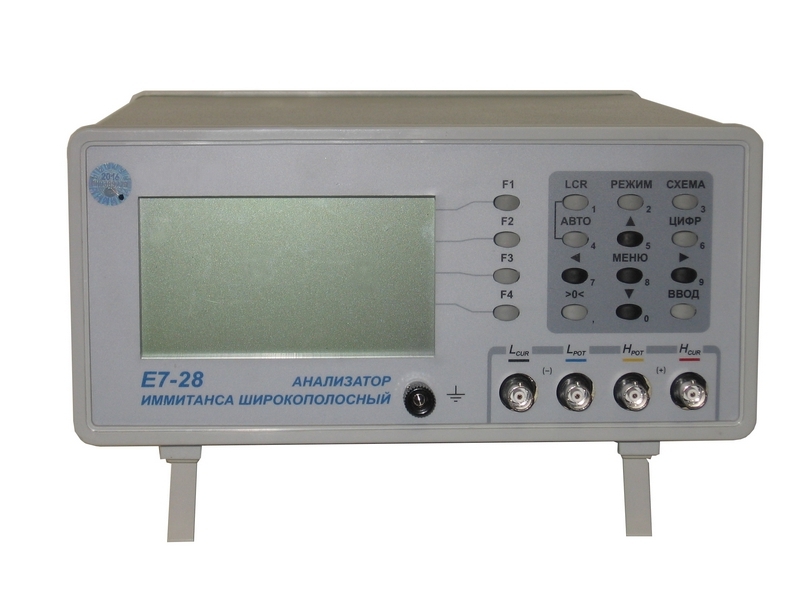

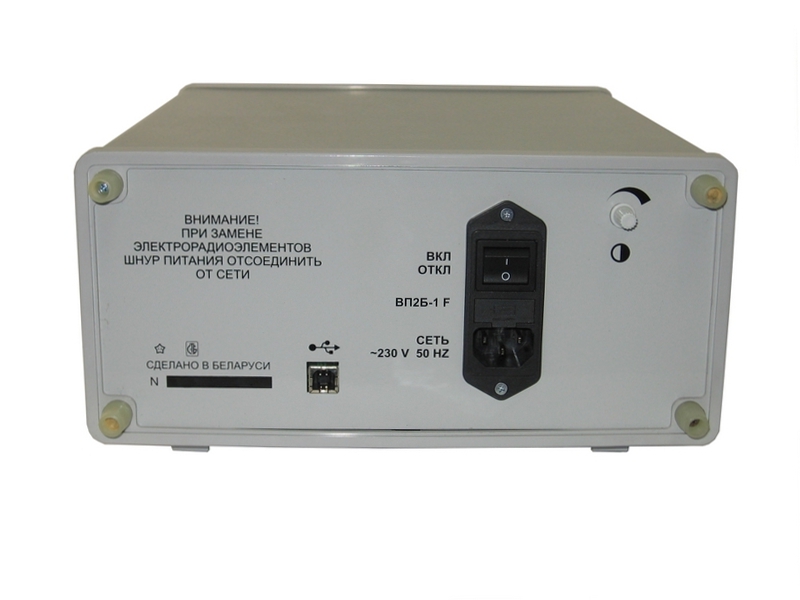

Анализатор иммитанса широкополосный Е7-28
- Описание
-
ОписаниеАнализаторы иммитанса широкополосные Е7-28 предназначены для измерений параметров иммитанса электрорадиоэлементов в диапазоне частот от 25 Гц до 10 МГц.
Принцип действия
Принцип действия анализаторов иммитанса широкополосных Е7-28 основан на методе вольтметра-амперметра. Напряжение рабочей частоты с генератора поступает через измеряемый объект на преобразователь, который формирует два синусоидальных напряжения (пропорциональное току, протекающему через объект, и пропорциональное напряжению на объекте), преобразующиеся в цифровую форму. Значение измеряемых параметров определяется расчетным путем и отображается на дисплее. Реализован режим допускового контроля (как функция компаратора). Имеет функцию графического (панорманого) анализа.
Программное обеспечение
Анализаторы иммитанса широкополосные Е7-28 имеют встроенное программное обеспечение (ПО). Встроенное ПО выполняет функции сбора, обработки, отображения, хранения и передачи измеренных данных. Идентификационные данные (признаки) метрологически значимой части ПО приведены в таблице ниже. Влияние ПО учтено при нормировании технических характеристик.
Уровень защиты программного обеспечения «средний» в соответствии с Р 50.2.077-2014.
Идентификационные данные программного обеспечения
Идентификационные данные (признаки)
Значение
Идентификационное наименование ПО
-
Номер версии (идентификационный номер) ПО
Не ниже V1.1
Цифровой идентификатор ПО
Недоступен
Технические характеристики
В указанных таблицах приняты следующие обозначения:
Z - полное сопротивление,
Y - полная проводимость,
φ - угол фазового сдвига комплексного сопротивления,
RS - сопротивление переменного тока в последовательной схеме замещения,
RP - сопротивление переменного тока в параллельной схеме замещения,
X - реактивное сопротивление в последовательной схеме замещения,
G - активная проводимость в параллельной схеме замещения,
B - реактивная проводимость в параллельной схеме замещения,
CS - емкость в последовательной схеме замещения,
CP - емкость в параллельной схеме замещения,
LS - индуктивность в последовательной схеме замещения,
LP - индуктивность в параллельной схеме замещения,
tg δ - тангенс угла потерь (допускается обозначение D - фактор потерь),
Q - добротность.
Наименование
Значение
Диапазон рабочих частот, Гц
от 25 до 107
Измеряемые параметры
|Z|, RS, RP, X, G, B, |Y|, CS, CP, LS, LP, D, Q, φ
Диапазон измерений (в зависимости от частоты) RP , RS , X, |Z|, Ом
от +0,01 до +1∙108
G, B, |Y|, См
от +1∙10-8 до +100
LS, LP, Гн
от +160∙10-9 до +640∙103
CS, CP, Ф
от +1,6∙10-12 до +0,64
D, Q, градус
от -90 до -0,001
φ, градус
от +0,001 до +90
Пределы допускаемой основной относительной погрешности измерения по |Z|, %
по |Y|, %
по RS, RP, G, %
по LS, LP, CS, CP, X, B, %
δz= ±(A1∙A2∙A3∙A4) прим. 1
±|δz|
±(|δz|∙(1+|Q|))
±(|δz|∙(1+|D|))
Пределы допускаемой основной абсолютной погрешности измерения
по φ, градус
по D
±|δz|
±(δz/100)∙(1+|D|) при D≤1
±(δz/100)∙(1+D2) при D>1
по Q ±(δz/100)∙(1+|Q|) при Q≤1
±(δz/100)∙(1+Q2) при Q>1
Пределы допускаемой дополнительной погрешности измерения параметров иммитанса, вызванной отклонением температуры окружающего воздуха от нормальной до любой в пределах рабочих температур на каждые 10 °С, %
не более 0,5 предела допускаемой основной погрешности Диапазон установки напряжения (переменного тока) испытательного сигнала (среднее квадратическое значение), мВ
от +5 до +1000 Диапазон установки напряжения смещения с шагом 20 мВ, В
от 0 до +40 Выходное сопротивление источника сигнала, Ом 100±5 Нормальные условия измерений:
-температура окружающей среды, ºС
-относительная влажность воздуха, %
-атмосферное давление, кПаот +18 до +22
от 30 до 80
от 84 до 106
Примечание 1: Значения коэффициентов А1 - А4 указаны в таблицах ниже.
На пределе 10 МОм при напряжении испытательного сигнала менее 40 мВ погрешность измерений не нормируется.
Значения коэффициентов А2, А3 и А4
Наименование коэффициента
Дополнительные условия
Значения коэффициентов
Коэффициент уровня измерительного сигнала (А2)
Напряжение испытательного сигнала, В
0,005
0,01
0,02
0,05
0,1
0,2
0,5
1
14
10
7
5
3
2
1,4
1
Коэффициент скорости измерения
(А3)
Скорость измерений
БЫСТРО
НОРМА (Усреднение - 10)
3
1
Коэффициент влияния присоединительного устройства (А4)
Присоединительное устройство
УП-5
1
УП-2 (при F ≤ 100 кГц)
1,5+0,015∙F
Кабель УШЯИ.685631.112
1
где F - частота испытательного сигнала в килогерцах
Значения коэффициента А1
Предел измерений
(Диапазон измерений |Z|)
Значение коэффициента А1 на частотах
от 25 Гц до 100 Гц
св. 100 Гц до 1000 Гц
св. 1 кГц до 10 кГц
св. 10 кГц до 100 кГц
св. 100 кГц до 1000 кГц
св. 1 МГц до 10 МГц
10 МОм
(от 1 до 100 МОм)
1+0,2·((|Z|/(106 ))-1)
0,5+0,1·((|Z|/(106 ))-1)
-
-
-
-
1 МОм
(от 100 до 1000 кОм)
0,5+0,1·((|Z|/(105 ))-1)
0,3+0,03·((|Z|/(105 ))-1)
0,5+0,1·(((Z)/(105 ))-1)
-
-
-
100 кОм
(от 10 до 100 кОм)
0,5+0,05·((|Z|/(104 ))-1)
0,2+0,02·((|Z|/(104 ))-1)
0,3+0,05·((|Z|/(104 ))-1)
0,5+0,1·((|Z|/(104 ))-1)
-
-
10 кОм
(от 1 до 10 кОм)
0,5+0,05·((|Z|/(103 ))-1)
0,1+0,01·((|Z|/(103 ))-1)
0,15+0,03·((|Z|/(103 ))-1)
0,3+0,05·((|Z|/(103 ))-1)
1+0,2·((|Z|/(103 ))-1)
[1+0,02·((|Z|/(103 ))-1)]•F
1 кОм
(от 100 до 1000 Ом)
0,5+0,05·((|Z|/(102 ))-1)
0,1+0,01·((|Z|/(102 ))-1)
0,15+0,015·((|Z|/(102 ))-1)
0,2+0,02·((|Z|/(102 ))-1)
0,25+0,05·((|Z|/(102 ))-1)
[0,3+0,05·((|Z|/(102 ))-1)]•F
100 Ом
(от 10 до 100 Ом)
0,5+0,05·(((102 )/|Zl)-1)
0,1+0,02·(((102 )/|Zl)-1)
0,15+0,03·(((102 )/|Zl)-1)
0,2+0,04·(((102 )/|Zl)-1)
0,25+0,05·(((102 )/|Zl)-1)
[0,3+0,05·(((102 )/|Zl)-1)]•F
10 Ом
(от 1 до 10 Ом)
0,5+0,1·((10/|Zl)-1)
0,3+0,03·((10/|Zl)-1)
0,3+0,05·((10/|Zl)-1)
0,5+0,1·((10/|Zl)-1)
1+0,2·((10/|Zl)-1)
[1+0,2·((10/|Zl)-1)]•F
1 Ом
(от 0,01 до 1 Ом)
1+0,2·((1/|Zl)-1)
0,5+0,1·((1/|Zl)-1)
0,5+0,1·((1/|Zl)-1)
1+0,2·((1/|Zl)-1)
-
-
где |Z| - измеренное значение модуля полного сопротивления в омах;
F - частота испытательного сигнала в мегагерцах
Прочие характеристики
Наименование
Значение
Параметры электрического питания
-напряжение переменного тока, В
-частота переменного тока, Гц
230±23
50
Потребляемая мощность, В·А, не более
20
Габаритные размеры, мм, не более
- высота
- ширина
- длина
134
320
270
Масса, кг, не более
5
Рабочие условия эксплуатации:
- температура окружающей среды, ºС
- относительная влажность (при температуре 25 ºС), %, не более
- атмосферное давление, кПа
от +5 до +40
80 при температуре +25 ºС
от 84 до 106
Средний срок службы, лет, не менее
Средняя наработка на отказ, ч
5
15000
Тип упаковки картон Масса брутто 5,4 кг Габариты упаковки (Д×Ш×В) 37×35×18 см
Комплектация
Фото Название Количество
Анализатор иммитанса широкополосный Е7-28
УШЯИ.411218.020
1
Кабель
УШЯИ.685631.112
4
Устройство присоединительное УП-2
УШЯИ.685631.126
1
Устройство присоединительное УП-5
УШЯИ.685631.184
1
Вставка плавкая ВП2Б-1 В 0,5 А 250 В
2
Кабель USB 2.0 A(M)-B(M)
1
Шнур сетевой SCZ-1
1
Методика поверки
УШЯИ.411218.020 МП (МРБ МП.2392-2014)
1
Руководство по эксплуатации
УШЯИ.411218.020 РЭ
1
