Анализатор иммитанса широкополосный Е7-29

Анализаторы иммитанса широкополосные Е7-29 предназначены для измерения параметров иммитанса электрорадиоэлементов (ЭРЭ) в диапазоне частот от 50 кГц до 15 МГц. Область применения - научные исследования, контроль электрических параметров ЭРЭ на предприятиях, в ремонтных мастерских, научных учреждениях.
Прибор измеряет следующие параметры иммитанса:

• Lp, Ls - индуктивность в параллельной, последовательной схеме замещения;
• Сp, Cs - емкость в параллельной, последовательной схеме замещения;
• Rp, Rs - активное сопротивление в параллельной, последовательной схеме замещения;
• Х - реактивное сопротивление в последовательной схеме замещения;
• G - активная проводимость в параллельной схеме замещения;
• В - реактивная проводимость в параллельной схеме замещения;
• tg δ - тангенс угла потерь (допускается обозначение D - фактор потерь);
• Q - добротность;
• |Z| - модуль комплексного сопротивления;
• |Y|- модуль комплексной проводимости;
• φ- угол фазового сдвига комплексного сопротивления.

• Имеет функцию графического (панорманого) анализа
• Реализован режим допускового контроля (как функция компаратора)
• Жёсткие условия эксплуатации
• Порт USB 2.0

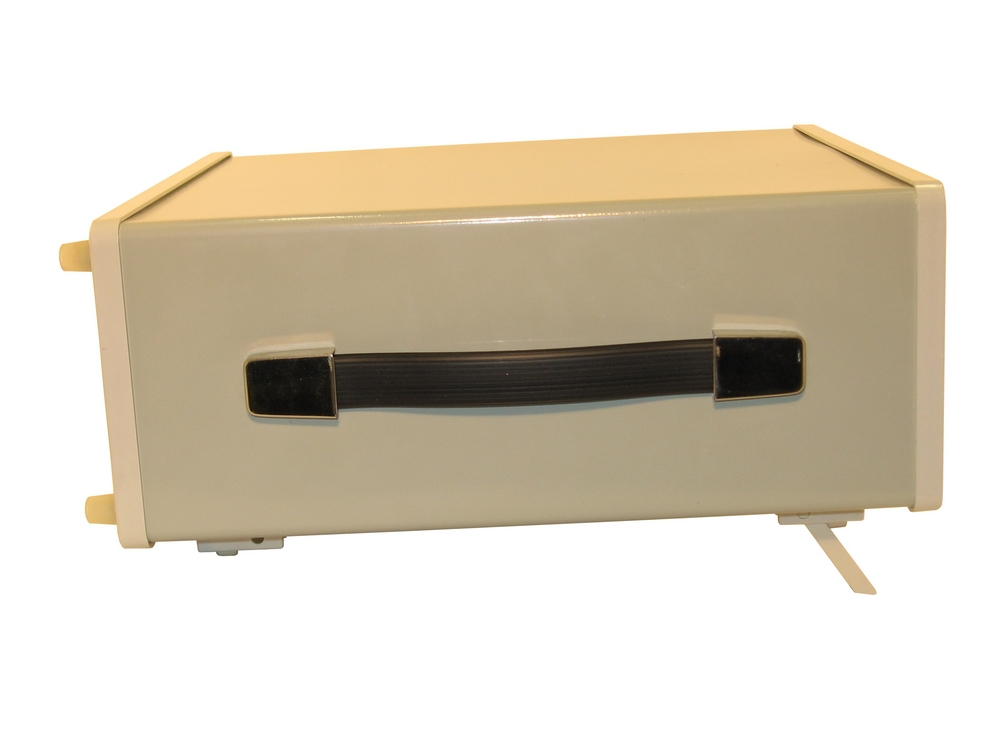

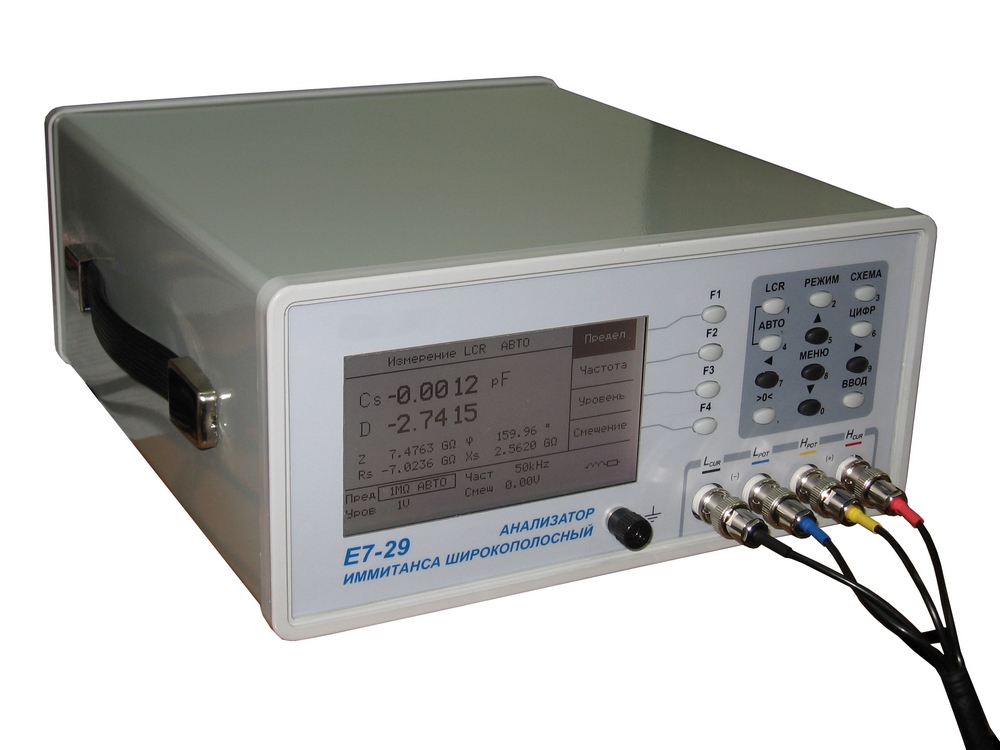

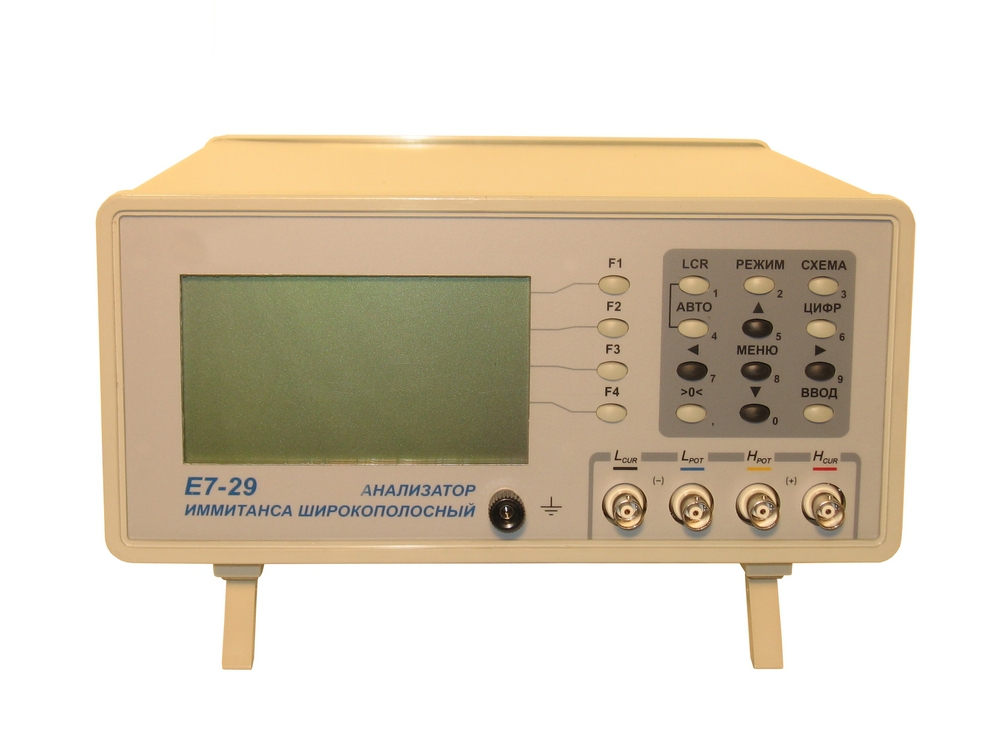

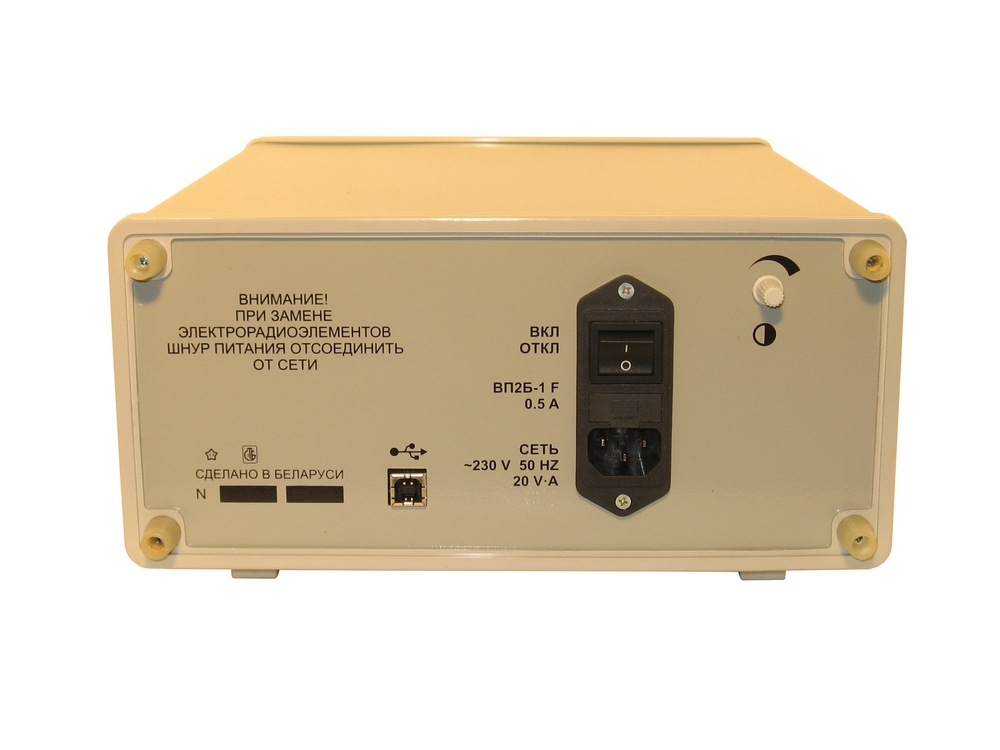

Фото анализатора иммитанса Е7-29

Масса	5 кг
Габариты	270х134х320 мм
Питание	~220 В, 50 Гц

Диапазоны измерений соответствуют величинам, указанным в таблице.

Технические характеристики
Диапазон частот	50 кГц - 15 МГц
Уровень измерительного сигнала	40 мВ - 1 В
Напряжение смещения	0 - 40 В
Емкость Cs Cp	0,001 пФ - 100 мкФ
Индуктивность Ls Lp	1 нГн - 100 Гн
Активное cопротивление Rs Rp	10 мОм - 100 МОм
Проводимость	10 нСм - 100 См
Добротность, фактор потерь	10-4...104
Угол фазового сдвига	-180°...+180°
Условия эксплуатации
Температура окружающего воздуха	-10...+40 °С
Относительная влажность воздуха при 30°C	0-80 %
Атмосферное давление	84 - 106 КПа
