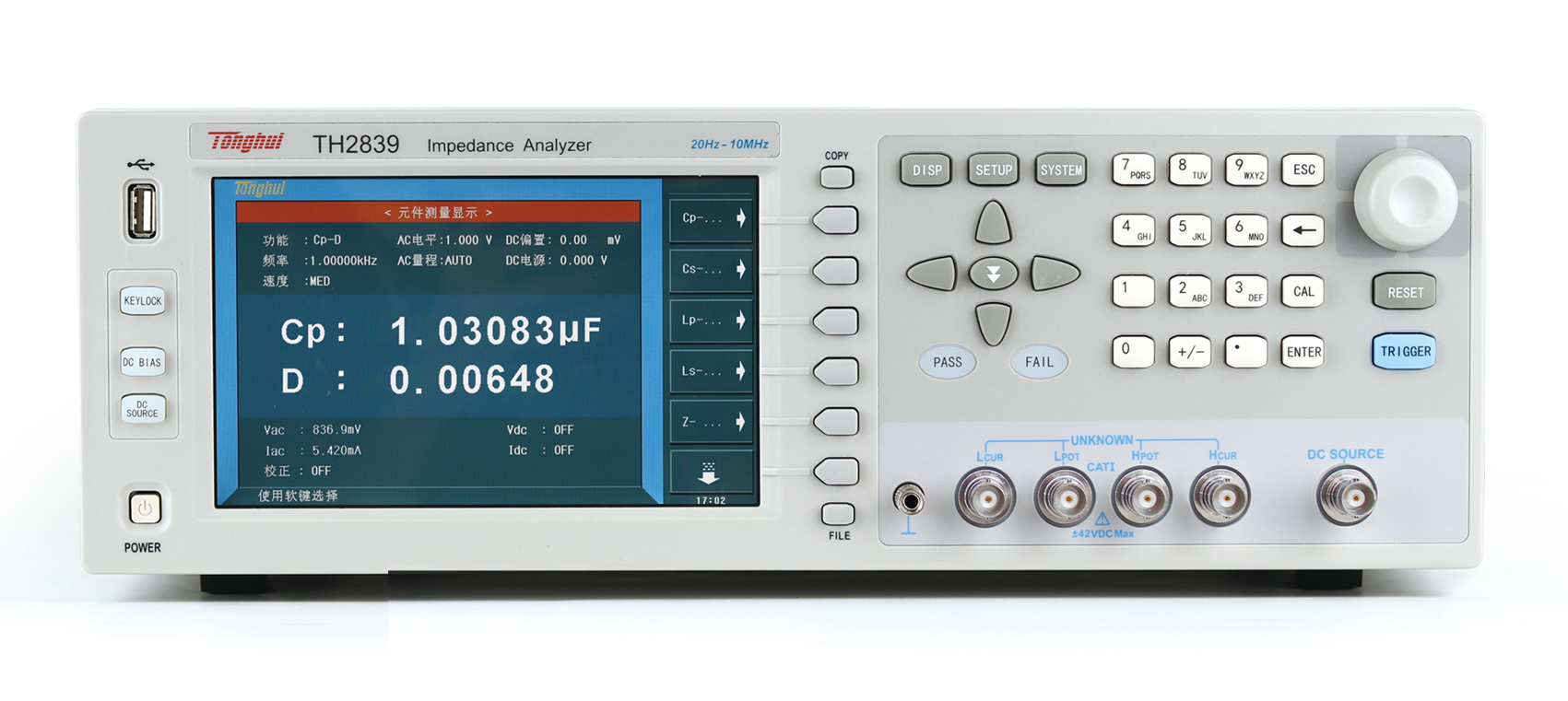

Анализатор импеданса TH2839

• Частота 20 Гц - 10 МГц
• Базовая точность: 0,05%
• Технология автоматического балансировочного моста
• Точечное измерение, развертка списка и графическая развертка

Особенности:

• Высокая точность: технология автоматического балансировочного моста, 4-контактная пара
• Высокая стабильность и постоянство: до 15 тестовых диапазонов
• Высокая скорость: до 7,7 мс
• Высокое разрешение: 7 дюймов, 800×600
• Функция развертки списка 201 точки
• Функция многопараметрической графической развертки
• Функция автоматической переполюсовки варакторного диода
• Сортировка 10 контейнеров, результат сортировки со звуковой и световой сигнализацией
• Место для хранения:

Внутренний: 40 групп файлов настроек, USB Внешний: 500 групп файлов настроек, файлов журнала данных и файлов изображений
Одновременное тестирование для Ls-RDC

• Высокая совместимость: Поддержка команд SCPI, совместимость с KEYSIGHT E4980A, E4980AL, HP4284A и т.д.

Применение пассивного компонента:

• Оценка параметров импеданса и анализ производительности конденсатора, индуктора, магнитного сердечника, резистора, пьезоэлектрических устройств, трансформаторов, компонентов микросхем и сетевых компонентов

Полупроводниковый компонент:

•  Проверка и анализ паразитных параметров интегральной схемы светодиодного драйвера Характеристики C-VDC варакторов
• Анализ паразитных параметров транзисторов или интегральной схемы

Другие компоненты:

• Оценка импеданса печатных плат, реле, переключателей, кабелей, батарей

Диэлектрический материал

• Оценка диэлектрической проницаемости и угла потерь в пластмассах, керамики и других материалов

Магнитные материалы:

• Оценка магнитной проницаемости и угла потерь феррита, аморфного тела и других магнитных материалов

Полупроводниковые материалы:

• Диэлектрическая проницаемость, электропроводность и C-V характеристики полупроводниковых материалов
