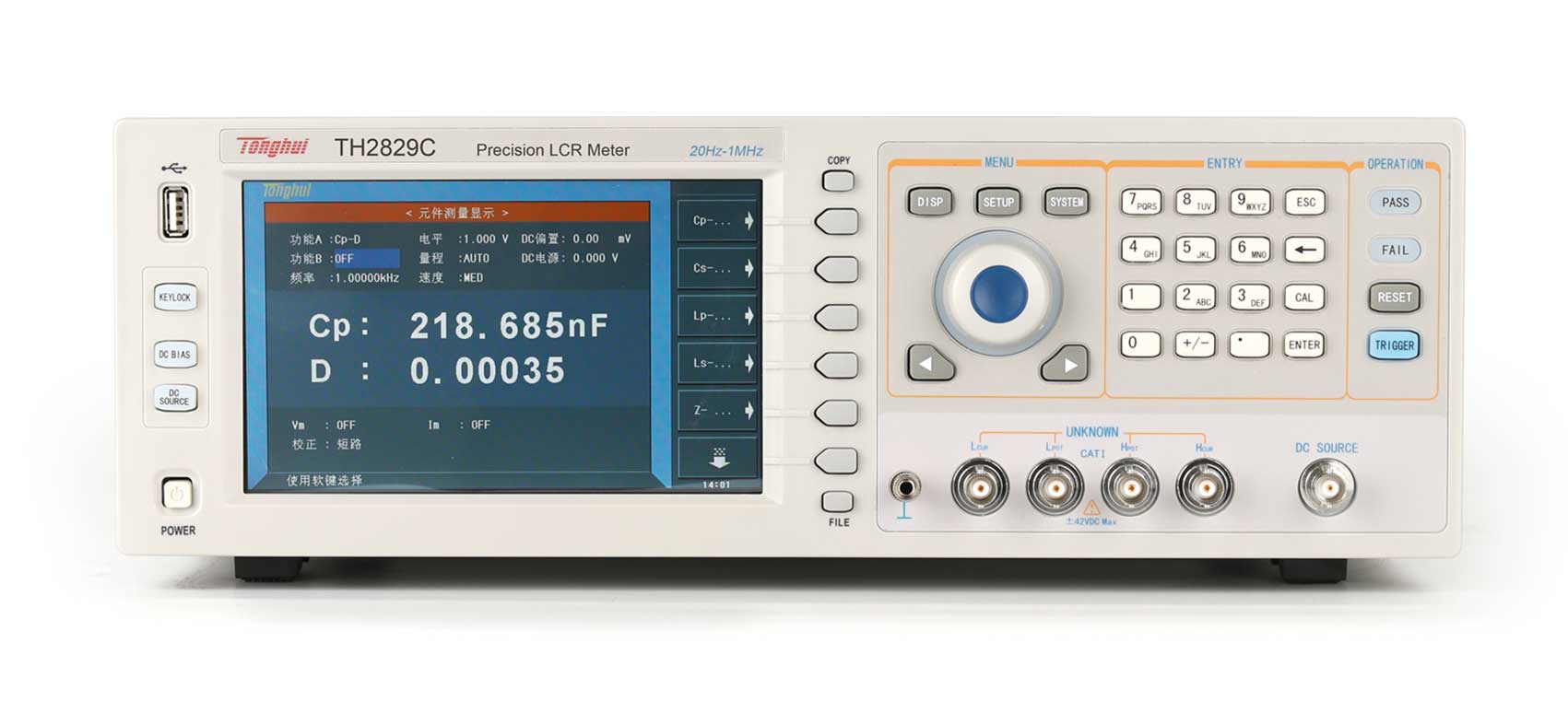

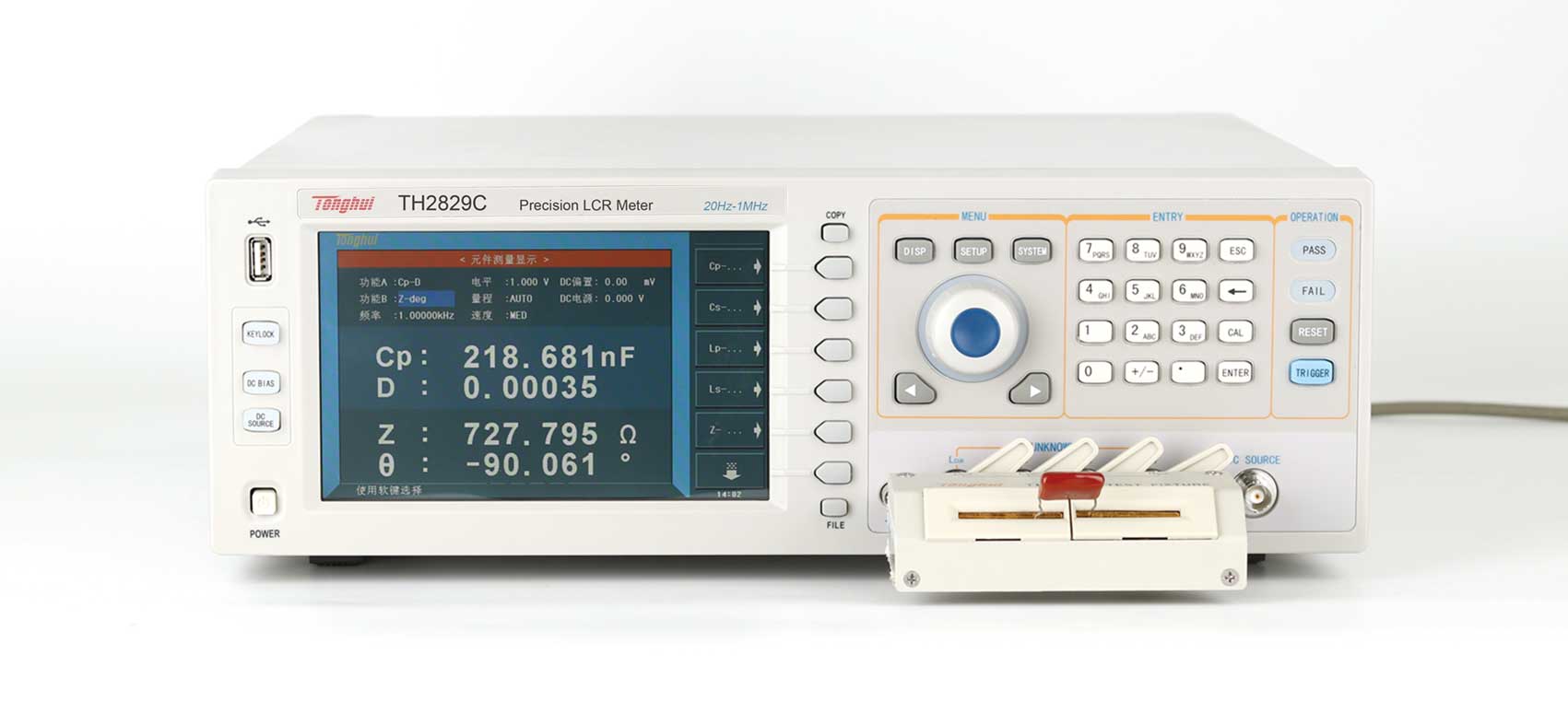

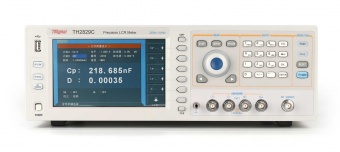

Автоматический анализатор компонентов TH2829C

Автоматический анализатор компонентов серии TH2829 обладает более высокой скоростью тестирования, более полной функцией анализа и дружественным взаимодействием человека и компьютера благодаря использованию новейшего высокоскоростного процессора и новой системы программного обеспечения. Хорошо продуманная измерительная схема и оптимизированные алгоритмы дополнительно повышают стабильность тестирования низковольтных емкостей и высоковольтных индукторов. Прибор оснащен испытательным уровнем переменного тока 10 В, током смещения 10 В/100 мА и автономным постоянным током 10 В/50 мА, что делает его удобным для применения в испытаниях всех видов активных/пассивных устройств.

Технические параметры:

Модель			TH2829C
Частота тестового сигнала			20 Гц — 1 МГц
	Минимальное разрешение		1 мГц, 5-значный частотный вход
	Точность		0,01%
Отображать			7-дюймовый ЖК-дисплей TFT с разрешением 800×RGB×480
ACLevel	Диапазон напряжения тестового сигнала		5 мВ—10 В среднекв.
	Минимальное разрешение напряжения		100 мкВ, 3-значный вход
	Точность	АЛК ВКЛ.	10% x установленное напряжение + 2 мВ
		АЛЬКОФФ	6% x установленное напряжение + 2 мВ
	Текущий диапазон тестового сигнала		50 мкА—100 мА
	Минимальное разрешение тока		1 мкА, 3-значный вход
	Точность	АЛК ВКЛ.	10% x установленный ток + 20 мкА
		АЛЬКОФФ	6% x установленное напряжение + 20 мкА
Источник постоянного напряжения смещения	Диапазон напряжения/тока		0В — ±10В / 0мА — ±100мА
	разрешение		0,5 мВ / 5 мкА
	Точность напряжения		1% x установленное напряжение + 5 мВ
	Я СКОРО		Используется для проверки смещения индуктивности и трансформатора
Импеданс источника переменного тока		Я СКОРО	100 Ом
		ISOOFF	30 Ом, 50 Ом, 100 Ом по выбору
DCR Полное сопротивление источника			30 Ом, 50 Ом, 100 Ом по выбору
DCНезависимый источник напряжения	Диапазон напряжения/тока		0В— ±10В / 0мА—±50мА
	разрешение		0,5 мВ / 5 мкА
	Точность напряжения		1% x установленное напряжение + 5 мВ
	Выходное сопротивление		100 Ом
Тестовые параметры LCR			|Z|,Y|, C, L, X, B, R, G, D, Q, θ, DCR,Vdc-Idc
Отображение параметров тестовой страницы			Два набора основных/вспомогательных параметров, второй набор может быть установлен как ВКЛ/ВЫКЛ; Может быть 10 страниц развертки списка и не более 15 точек на странице; Графический анализ непрерывной развертки нескольких параметров.
Базовая точность	Параметр теста LCR		0,05%
	Калибровка		Время прогрева ≥ 30 секунд; Температура окружающей среды: 23±5ºC; Напряжение сигнала: 0.3Vrms-1VrmsОбнуление: после OPEN или SHORT; Длина тестового кабеля: 0 м
Время измерения (≥10 кГц)			Быстрый: 9 мс/времяСредний: 67 мс/времяМедленный:187 мс/время плюс время обновления отображаемого символа
Диапазон отображения параметра LCR	З, Р, Х, ДКР		0,00001 Ом — 99,9999 МОм
	|Ю|,Г,Б		0,00001 мкс — 99,9999 с
	С		0,00001пФ — 9,99999Ф
	л		0,00001 мкГн — 99,9999 кГц
	Д		0,00001 — 9,99999
	Вопрос		0,00001 — 99999,9
	θ(ГРАД)		-179,999º — 179,999º
	θ(РАД)		-3,14159 — 3,14159
	Δ%		-999,999% — 999,999%
Эквивалентная схема			Последовательный, Параллельный
Режим диапазона			Автоудержание
Режим триггера			Внутренний, Ручной, Внешний, Шина
Среднее время			1-256
Функция калибровки			Открытая, короткая калибровка с полной частотой или точечной частотой, загрузка
Математическая операция			Прямое чтение, ΔABS, Δ%
Настройка времени задержки			0–999, минимальное разрешение: 100 мкс
Компаратор			Сортировка по 10 ячейкам, BIN1-BIN9, NG, AUX
			Счетчик бункера
			PASS/FAIL на передней панели, светодиодная индикация
Развертка списка			· 201-точечная функция развертки по списку · Развертка по списку частоты, напряжения/тока переменного тока, внутреннего/внешнего напряжения/тока смещения постоянного тока и напряжения независимого источника постоянного тока может быть выполнена на каждой странице. Каждую точку развертки можно сортировать отдельно.

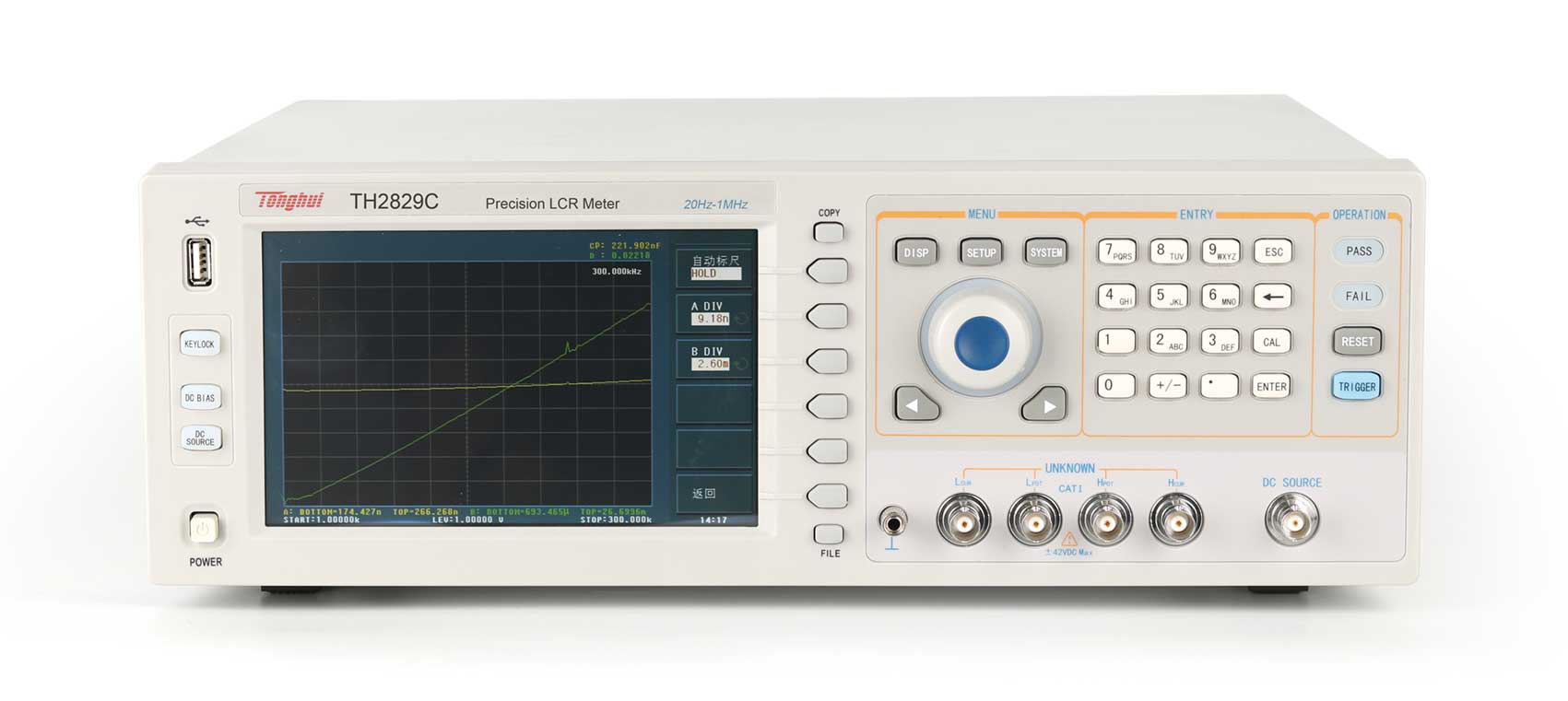

Графический анализ			· Может быть выполнено графическое сканирование и анализ частоты, уровня переменного тока и смещения постоянного тока. · Установите начальную точку развертки, конечную точку и каждую точку развертки. · Отображение максимального значения, минимального значения и считывание любой из выбранных точек развертки. · Сканирование графиков. могут быть сохранены во внутреннюю или внешнюю память USB.
Внутренняя энергонезависимая память			Память на 100 наборов файлов настроек LCRZ201 раз результаты испытаний10 наборов изображений GIF, файлов данных CSV
Внешняя USB-память			· Изображение GIF, файлы данных CSV · Память файлов настройки LCRZ · Данные испытаний могут быть сохранены через память USB сразу.
Интерфейс	Источник тока смещения 1А		Источник постоянного тока смещения 1 А (дополнительно) может быть остановлен

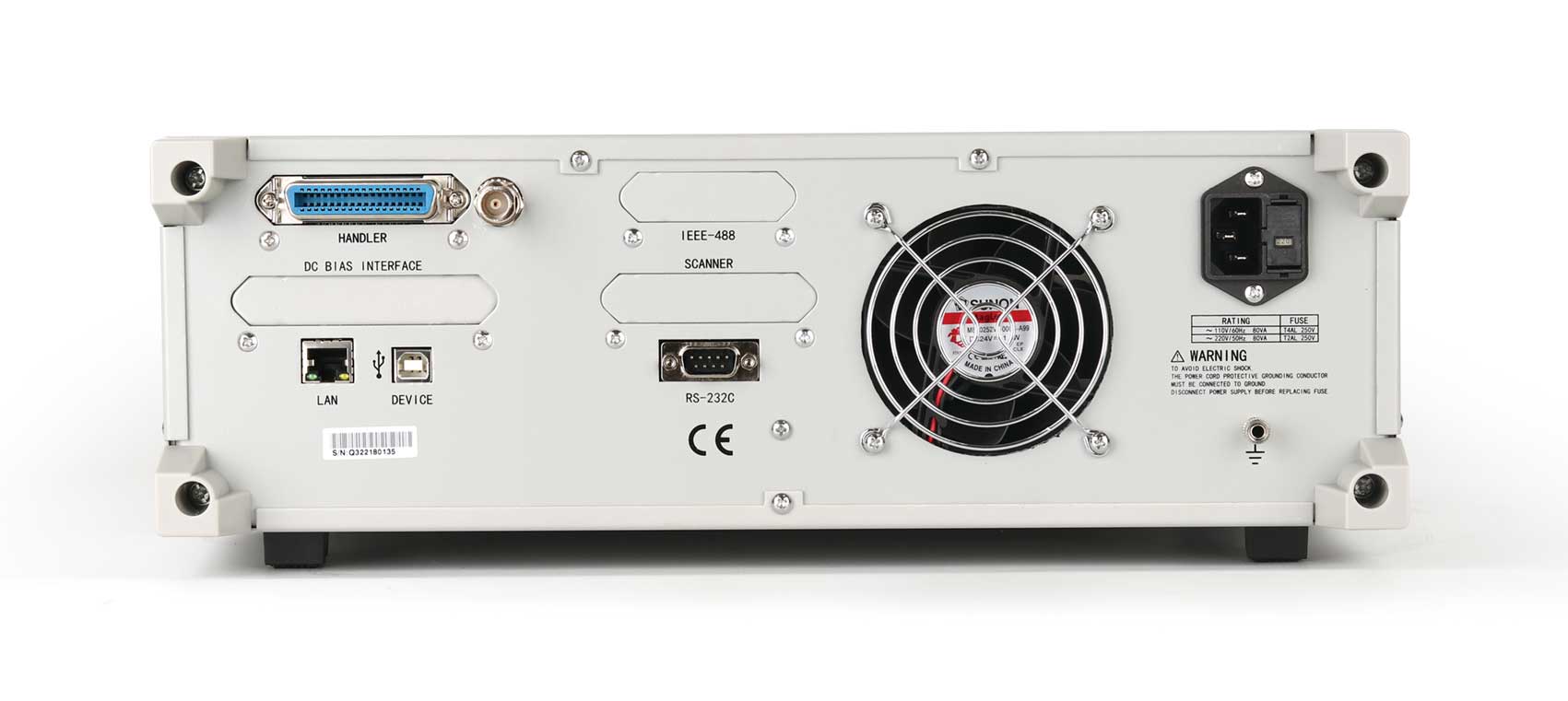

	интерфейс ввода/вывода		HANDLER на задней панели
	SCI		USB、RS232C
	PCI		GPIB (опционально)
	Н.И.		локальная сеть
	Интерфейс памяти		USB-хост (передняя панель)
Основные Характеристики
Рабочая температура и влажность			0℃－40℃, относительная влажность ≤ 90%
Источник питания	Напряжение		99В－121В， 198В－242В переменного тока
	Частота		47 Гц－63 Гц
Потребление			Максимум. 80 ВА
Размер(Ш×В×Г)			400 мм × 132 мм × 385 мм
Масса			Около 13 кг
