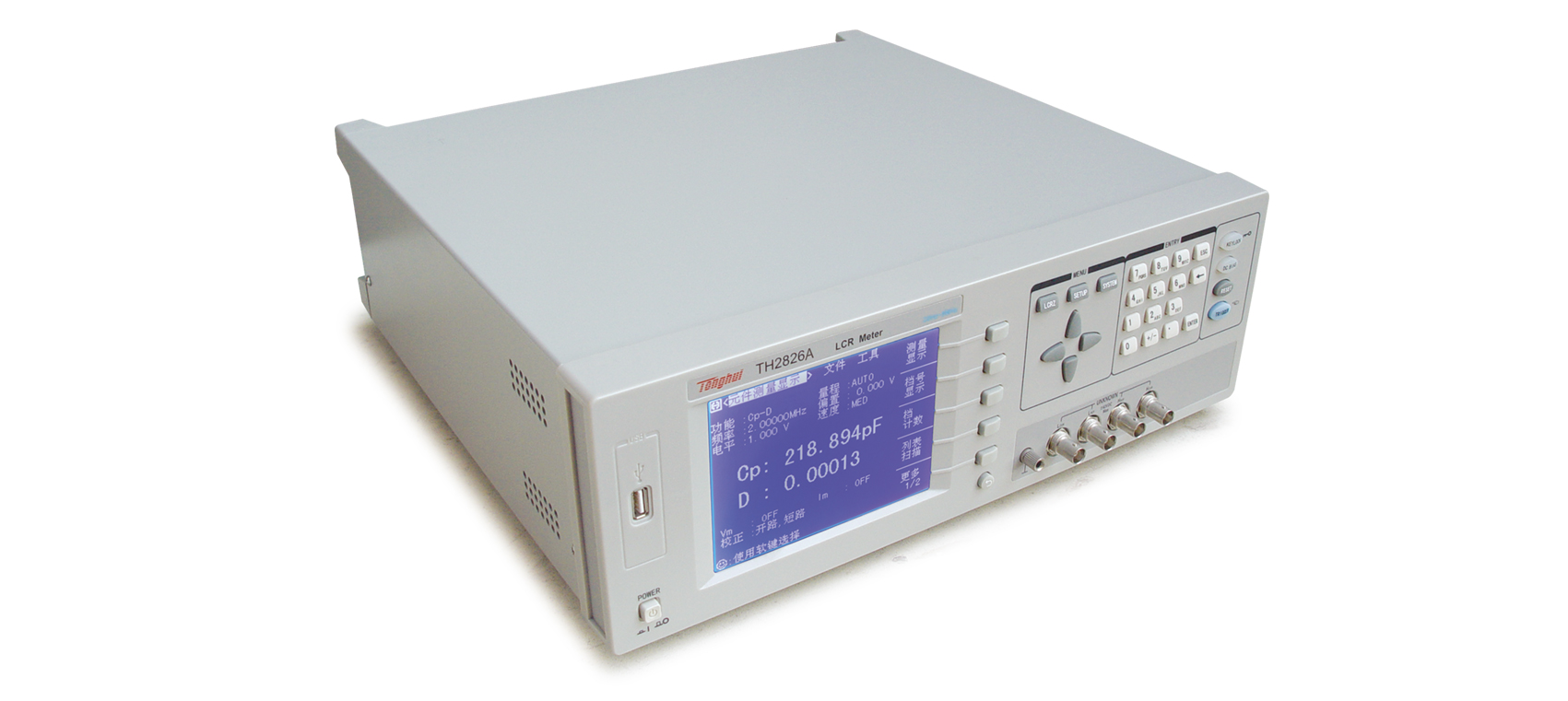

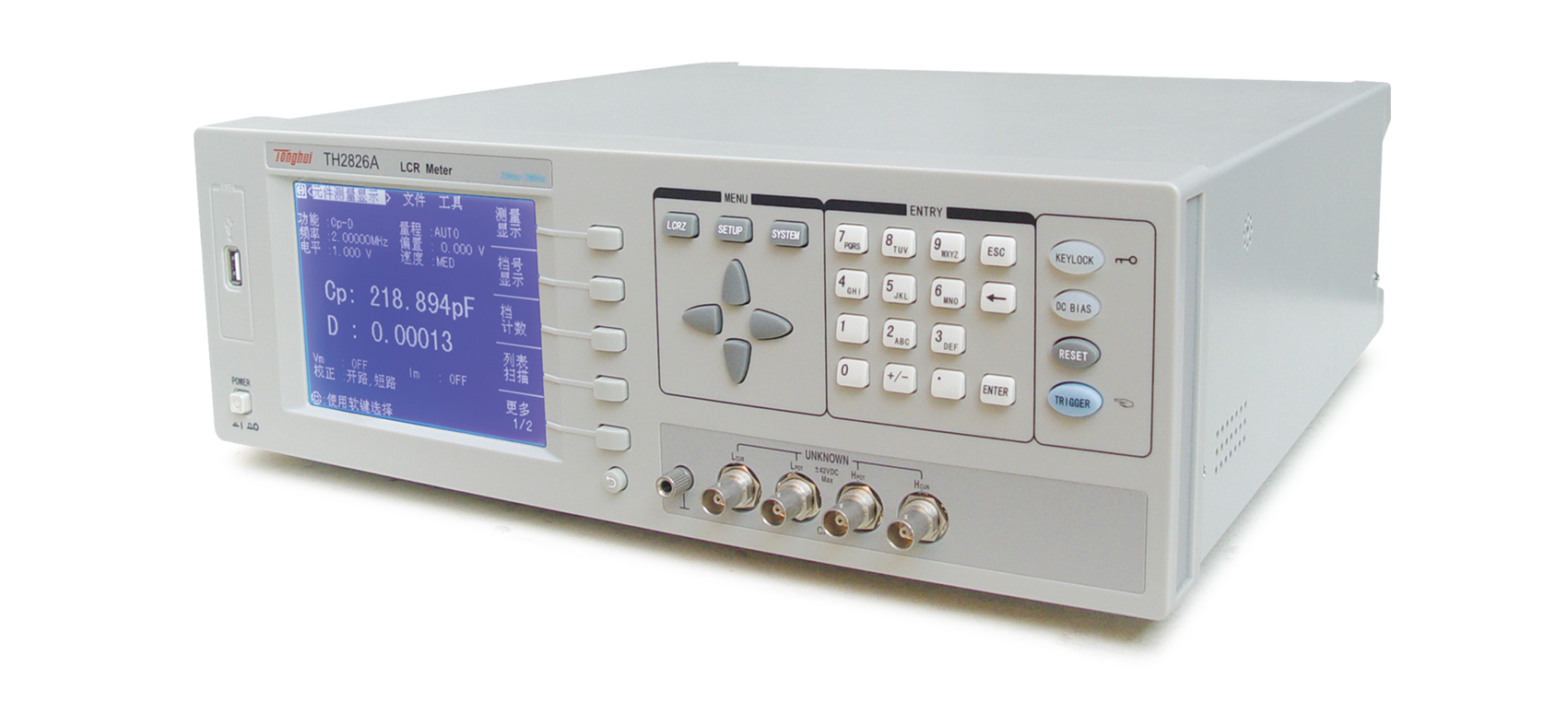

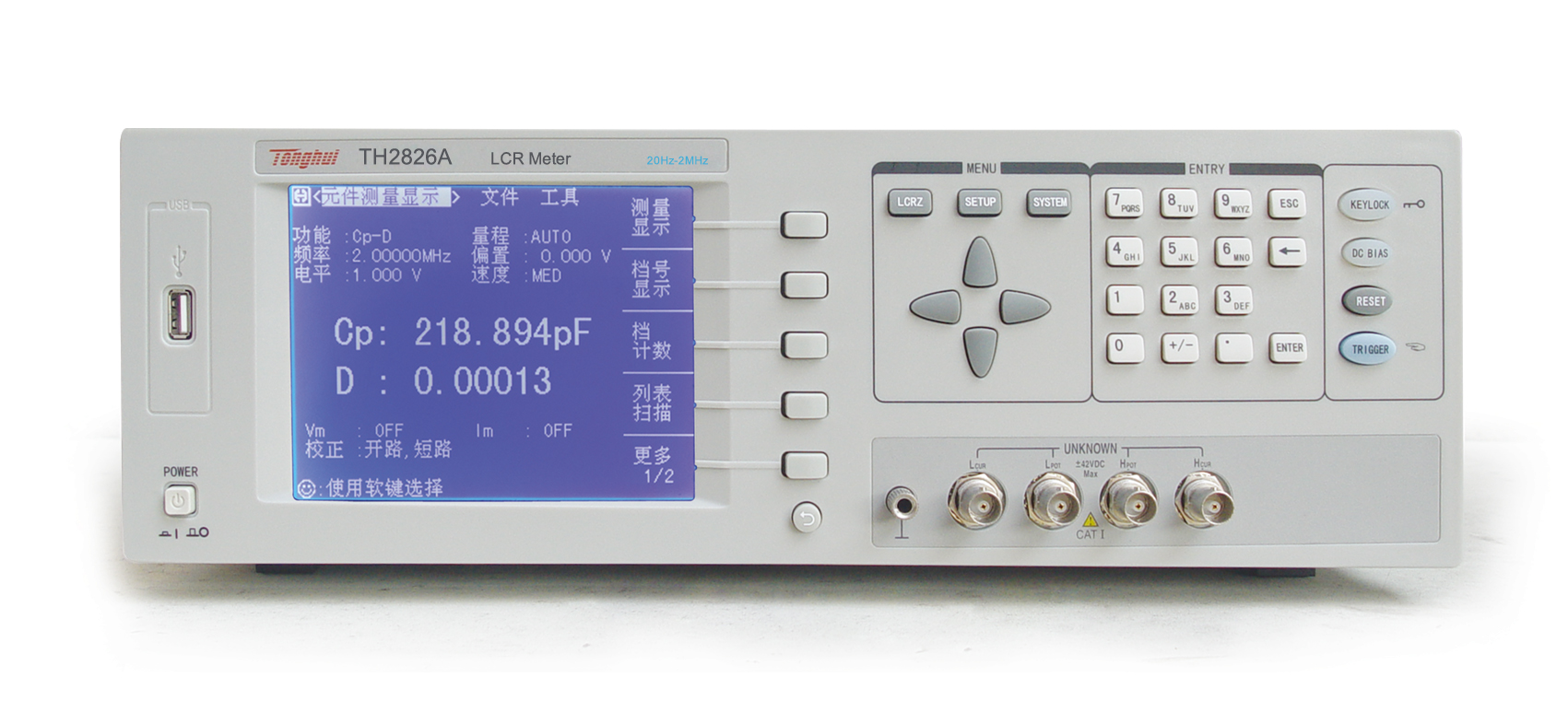

Измеритель LCR TH2826A

TH2826A — это прибор для измерения импеданса нового поколения, впервые соответствующий стандарту LXI на суше. Он удовлетворяет большинство потребностей в измерении параметров низковольтных компонентов и материалов благодаря своей базовой точности (0,1%), широкому диапазону частот (от 20 Гц до 2 МГц). Прибор широко применяется в микрофонах, резонаторах, индукторах, керамических конденсаторах, ЖК-дисплеях, варакторах и трансформаторах и т. д. для анализа электрических характеристик и тестирования конденсаторов с низким ESR и высокодобротных индукторов. Обладая сверхвысокой скоростью тестирования, TH2826A особенно подходит для анализа кривой частотной характеристики детектора и пьезоэлектрического устройства на автомобильной производственной линии. Его режим множественного выходного импеданса может использоваться для различных стандартов производителей катушек индуктивности или трансформаторов.

Технические параметры:

Модель		ТН2826А
Тестовая частота		20 Гц–2 МГц с разрешением 10 МГц
Параметры измерения		C, L, R, Z, Y, X, B, G, D, Q, θ, DCR
Тестовый уровень	f≤1 МГц	10мВ–5В,±(10%+10мВ)
	f>1 МГц	10мВ–1В,±(20%+10мВ)
Выходное сопротивление		10 Ом, 30 Ом, 50 Ом, 100 Ом
Базовая точность		0,1%
Диапазон отображения	л	0,0001 мкГн – 9,9999 кГц
	С	0,0001 пФ – 9,9999 Ф
	Р, С, З, ДКР	0,0001 Ом – 99,999 МОм
	Ы, Б, Г	0,0001 нСм – 99,999 См
	Д	0,0001 – 9,9999
	Вопрос	0,0001 – 99999
	θ	-179,99° – 179,99°
Скорость измерения (изм/сек)		Быстрый: 200(f>30кГц),100(f>1кГц)Средний: 25, Медленный: 5
Функция калибровки		Открыть/выстрелить/загрузить
Эквивалентный режим		Последовательный, Параллельный
Режим дальности		Авто и удержание
Режим отображения		Прямой, ABS, отн.
Режим триггера		Внутренний, Ручной, Внешний, ШИНА
Внутренний источник смещения постоянного тока	Режим напряжения	-5В – +5В,±(10%+10мВ), с разрешением 1мВ
	Режим тока (внутреннее сопротивление 50 Ом)	-100 мА – +100 мА, ±(10%+0,2 мА), с разрешением 20 мкА
Функция сравнения		баки и счетчики баков
Отображать		ЖК-дисплей с точечной матрицей 320×240
Память		группы настроек управления могут быть сохранены

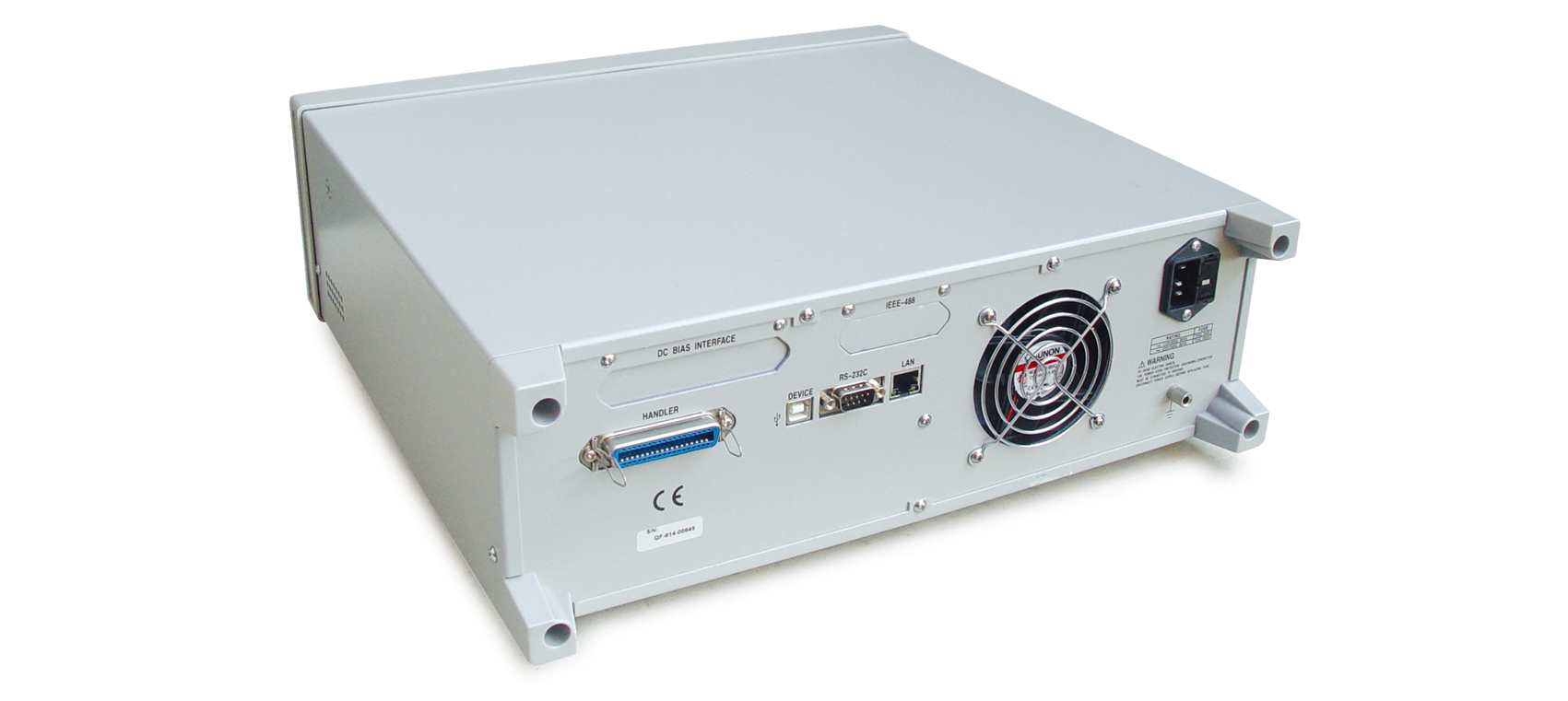

Интерфейс		УСТРОЙСТВО USB (поддержка USBTMC и USBCDC) ХОСТ USB (поддержка FAT16 и FAT32) LAN (поддержка LXI class C) ОБРАБОТЧИК RS232C GPIB (опция)

Рабочая температура и влажность		0°C − 40°C, относительная влажность ≤90%
Источник питания	Напряжение	99В-121В, 198В-242В
	Частота	47,5–63 Гц
Потребляемая мощность		≤ 80 ВА
Размеры (Ш×В×Г)		400 мм x 132 мм x 385 мм
Масса		прибл. 10 кг
