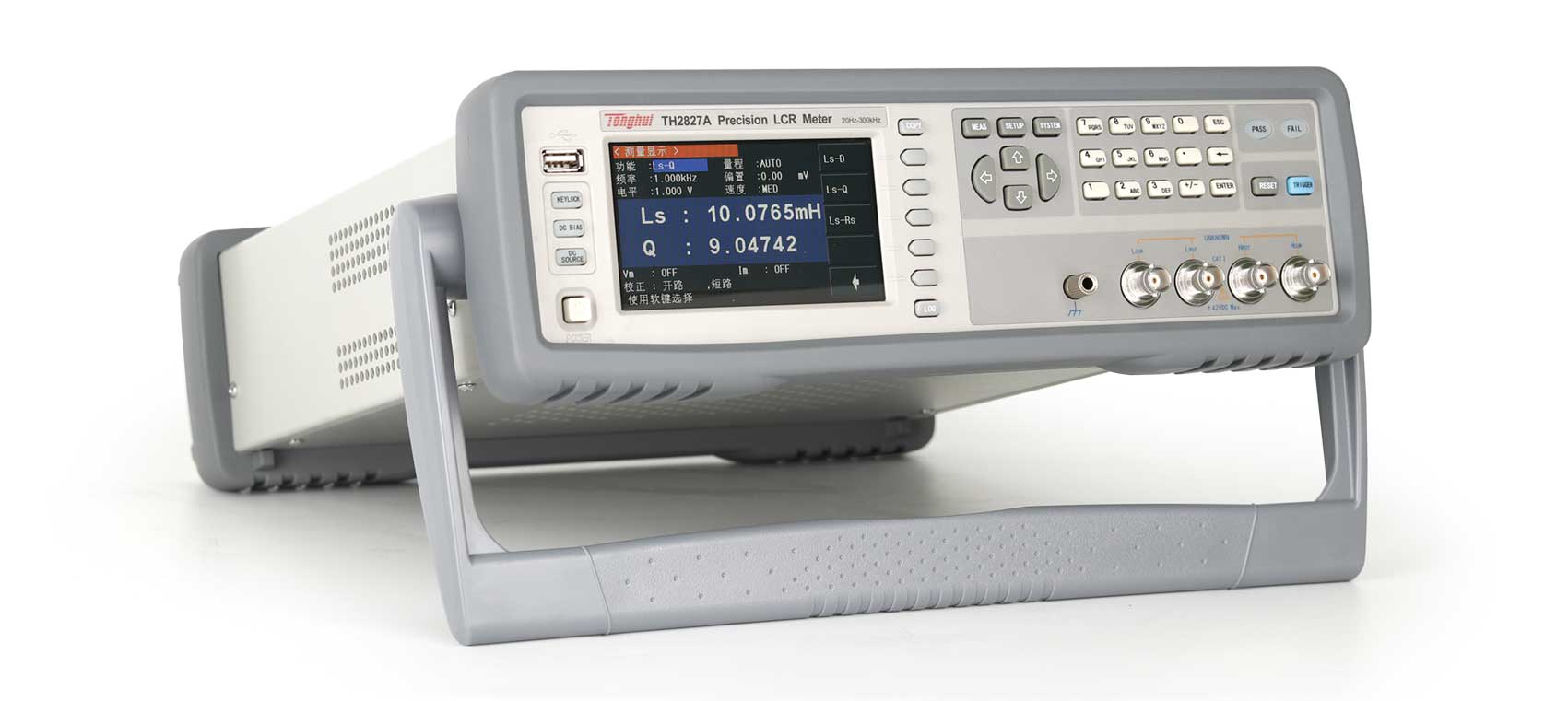

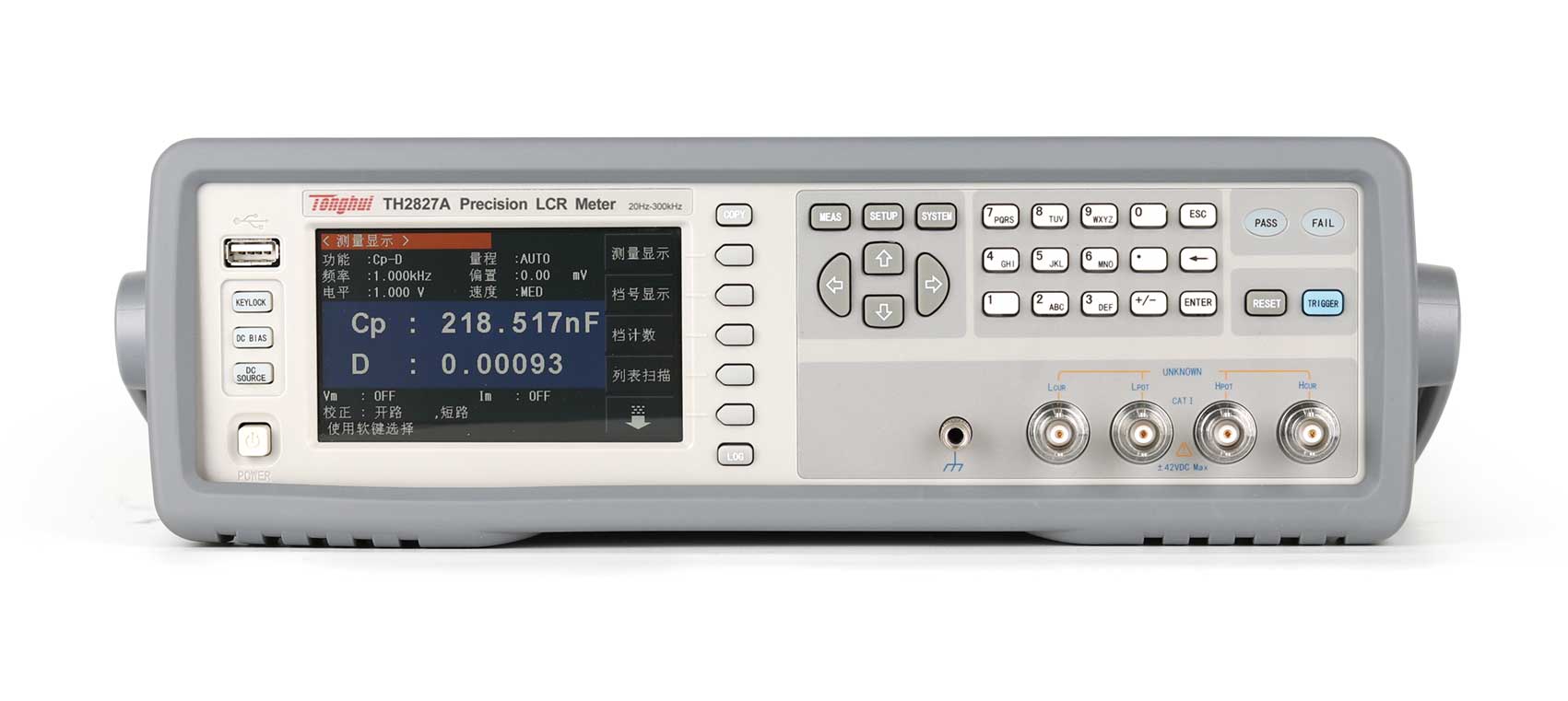

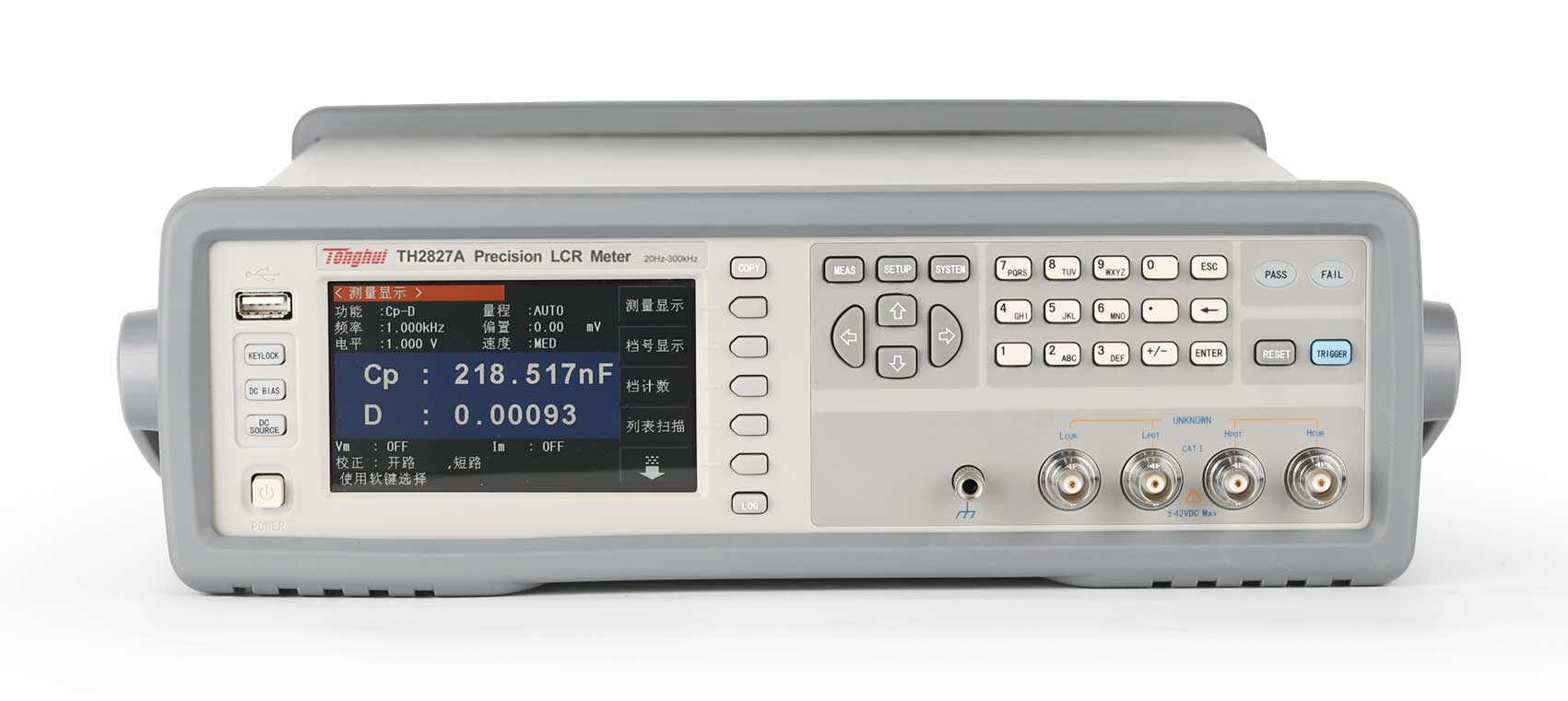

Прецизионный измеритель LCR TH2827A

TH2827A — это новый прецизионный измеритель LCR с различными функциями и более высокой частотой измерения. Благодаря небольшому размеру и портативному внешнему виду его удобно использовать на полках. Этот прибор имеет базовую точность 0,05%, максимальную испытательную частоту 300 кГц и разрешение 10 мГц. Им легко управлять благодаря 4,3-дюймовому ЖК-экрану, а также выбираемым интерфейсам на китайском и английском языках. Встроенная функция проверки трансформатора значительно повышает эффективность проверки. Прибор также оснащен несколькими интерфейсами, которые могут соответствовать различным требованиям автоматической сортировки, передачи и хранения данных.

Технические параметры:

Модель				ТН2827А
Частота тестового сигнала		Частота		20 Гц — 300 кГц
		Минимальное разрешение		10 мГц, 4-разрядный ввод частоты
		Точность		0,01%
Отображать				7-дюймовый ЖК-дисплей TFT с разрешением 800×RGB×480
ACLevel		Диапазон напряжения тестового сигнала		5 мВ—2 В среднекв.
		Минимальное разрешение напряжения		100 мкВ, 3-значный вход
		Точность	АЛК ВКЛ.	10% x установленное напряжение + 2 мВ
			АЛЬКОФФ	6% x установленное напряжение + 2 мВ
		Текущий диапазон тестового сигнала		100 мкА—20 мА
		Минимальное разрешение тока		1 мкА, 3-значный вход
		Точность	АЛК ВКЛ.	10% x установленный ток + 20 мкА
			АЛЬКОФФ	6% x установленное напряжение + 20 мкА
Источник постоянного напряжения смещения		Диапазон напряжения/тока		0 В — ± 5 В / 0 мА — ± 50 мА
		разрешение		0,5 мВ / 5 мкА
		Точность напряжения		1% x установленное напряжение + 5 мВ
		Я СКОРО		Используется для проверки смещения индуктивности и трансформатора
Импеданс источника переменного тока			Я СКОРО	100 Ом
			ISOOFF	30 Ом, 50 Ом, 100 Ом по выбору
Полное сопротивление источника DCR				30 Ом, 50 Ом, 100 Ом по выбору
Тестовые параметры LCR				|Z|,Y|, C, L, X, B, R, G, D, Q, θ,DCR, Vdc-Idc
Отображение параметров тестовой страницы				Один набор основных/вспомогательных параметров, развертка списка по 10 точкам
Параметры испытаний трансформатора				DCR1 (первичная, 2-выводная), DCR2 (вторичная, 2-выводная), M (взаимная индуктивность), N, 1/N, фаза, Lk (индуктивность рассеяния), C (первичная, вторичная емкость),
Базовая точность	Параметр теста LCR			0,05%
	Н			0,1%
	Калибровка			Время прогрева ≥ 30 секунд; Температура окружающей среды: 23±5ºC; Напряжение сигнала: 0,3–1 В (среднеквадратичное значение); Обнуление: после размыкания или короткого замыкания; длина тестового кабеля: 0 м.
Время измерения (≥10 кГц)				Быстро: 13 мс/времяСреднее: 67 мс/времяМедленно: 187 мс/времяПлюс время обновления отображаемого символа
Диапазон отображения параметра LCR	Z, R, X, DCR			0,00001 Ом — 99,9999 МОм
	|Ю|,Г,Б			0,00001 мкс — 99,9999 с
	С			0,00001пФ — 9,99999Ф
	л			0,00001 мкГн — 99,9999 кГц
	Д			0,00001 — 9,99999
	Вопрос			0,00001 — 99999,9
	θ(ГРАД)			-179,999º — 179,999º
	θ(РАД)			-3,14159 — 3,14159
	Δ%			-999,999% — 999,999%
Эквивалентная схема				Последовательный, Параллельный
Режим диапазона				Автоудержание
Режим триггера				Внутренний, Ручной, Внешний, Шина
Среднее время				1-255
Функция калибровки				Открытая, короткая калибровка с полной частотой или точечной частотой, загрузка
Математическая операция				Прямое чтение, ΔABS, Δ%
Настройка времени задержки				0–999, минимальное разрешение: 100 мкс
компаратор				Сортировка по 10 ячейкам, BIN1-BIN9, NG, AUX
				Счетчик бункера
				PASS/FAIL на передней панели, светодиодная индикация
Развертка списка				· Развертка по списку из 201 точек. · Частота, переменное напряжение/ток, внутреннее/внешнее напряжение/ток смещения. · Каждая точка развертки может быть отсортирована отдельно.
Внутренняя энергонезависимая память				40 наборов файлов настроек LCRZ
Внешняя USB-память				Файлы GIF. Файлы настроек LCRZ. Тестовые данные могут быть сохранены непосредственно на USB-накопителе.

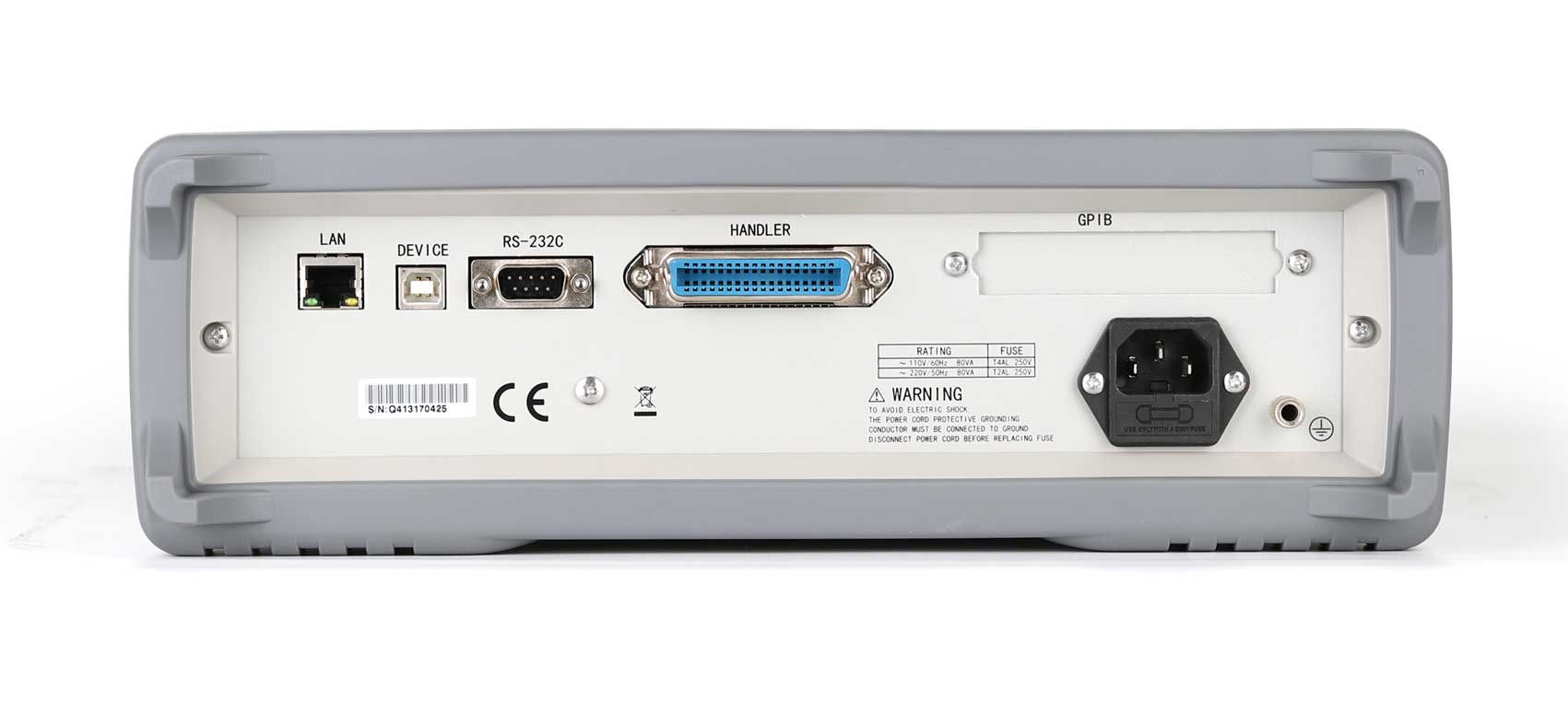

Интерфейс	интерфейс ввода/вывода			HANDLER на задней панели
	SCI			USB、RS232C
	PCI			GPIB (опционально)
	Н.И.			локальная сеть
	Интерфейс памяти			USB-хост (передняя панель)
Основные Характеристики
Рабочая температура и влажность				0℃－40℃, относительная влажность ≤ 90%
Источник питания	Напряжение			99В-121В, 198В-242В переменного тока
	Частота			47 Гц-63 Гц
Потребление				Максимум. 80 ВА
Размер(Ш×В×Г)				280 мм × 88 мм × 370 мм (без оболочки) 369 мм × 108 мм × 408 мм (с оболочкой)
Масса				прибл. 5 кг
