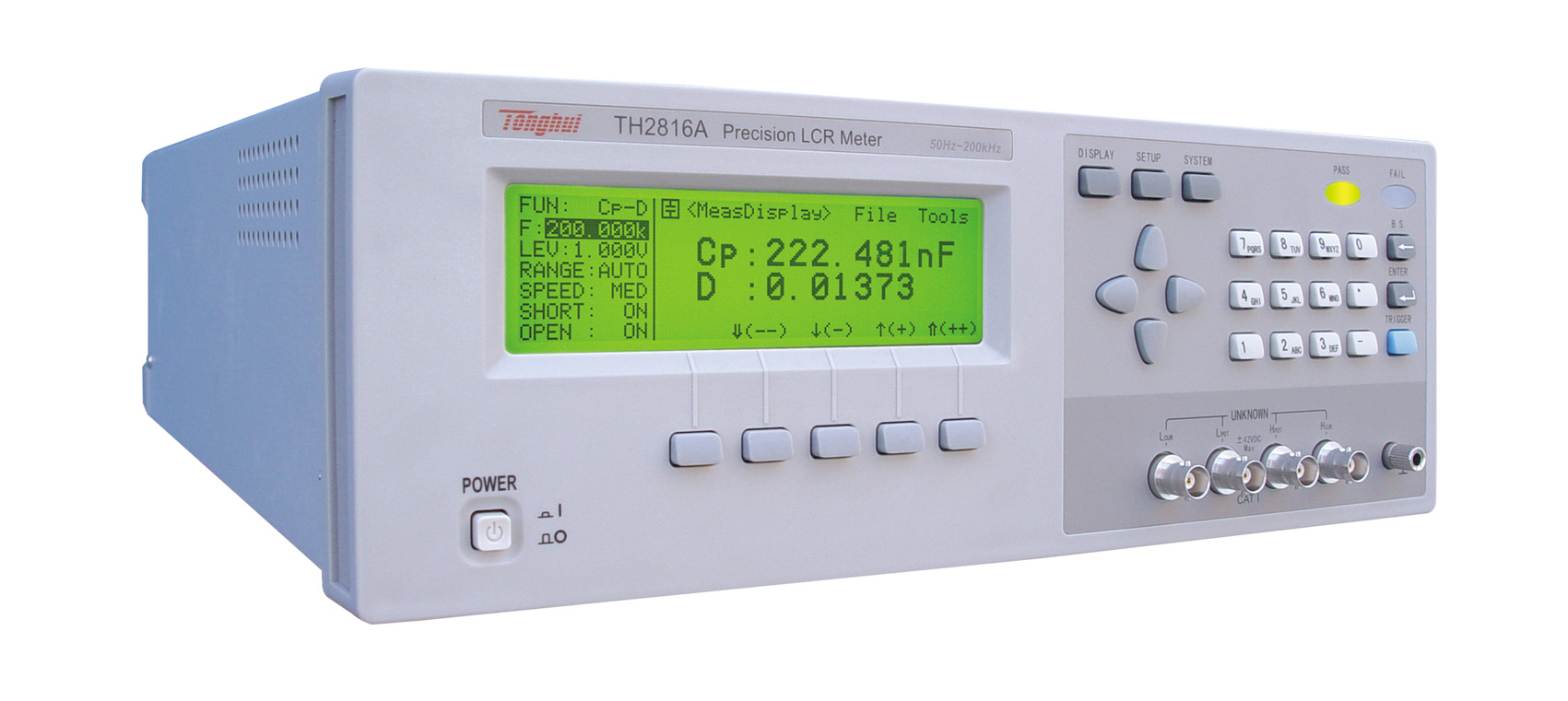

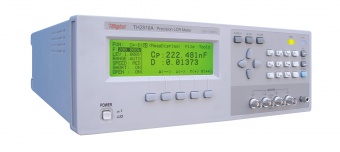

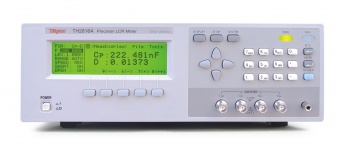

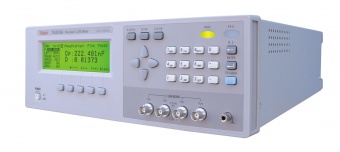

Прецизионный измеритель LCR TH2816A

TH2816A — это новый прецизионный измеритель LCR, сочетающий в себе многолетний технический опыт и новейшие измерительные технологии в приборостроении. Обладая мощными измерительными функциями, высокой производительностью и низкой стоимостью, приборы TH2816A/TH2816B/TH2817A являются одними из передовых в мире приборов и обеспечивают пользователям превосходное разрешение и опыт измерений. Измеритель предлагает стабильное 6-разрядное разрешение, широкий диапазон частот (200 кГц для TH2816A), программируемый уровень сигнала (от 0,01 В до 2,0 В), скорость измерения до 30 мс/с, 9 диапазонов измерения, постоянное выходное сопротивление 30 Ом или 100 Ом и удобное управление. интерфейс. TH2816A может использоваться для входного контроля компонентов, контроля качества продуктовой линейки и высокоточного лабораторного использования. Интерфейсы HANDLER, GPIB, RS232C упрощают создание системы автоматического тестирования компонентов.

Технические параметры:

Модель	ТН2816А
Функция измерения
Параметр теста	|Z|, C, L, X, B, R, G, D, Q, θ
Базовая точность	0,05%
Эквивалентная схема	Серия и параллель
Математическая функция	Отклонение и процентное отклонение
Режим дальности	Автоудержание
Режим триггера	Внутренний, Ручной, Внешний и Шина
Измерение скорости	Медленно: 1,5 мсек/сек Средн.: 10 изм/сек Быстро: 30 изм/сек
Функция коррекции	Коррекция открытия, короткого замыкания и нагрузки
Измерительный терминал	5 терминалов
Скорость усреднения	1—255 Ом, только TH2816A/TH2817A
Время задержки	0—60сек, с шагом 1мс
Просмотр списка	Развертка списка до 4 частот, уровней сигнала и уровней смещения постоянного тока
Режим отображения	Прямой, ΔABS, Δ%, V/I (монитор V/I), номер бункера и счетчик бункера
Отображать	ЖК-дисплей с точечной матрицей 240×64, разрешение 6 цифр
Тестовый сигнал
Частота сигнала	от 50 Гц до 200 кГц более 12 000 точек
Выходное сопротивление	30 Ом, 100 Ом
Тестовый уровень	от 10 мВ до 2,0 В, шаг 10 мВ
θ(РАД)	-3,14159 — 3,14159
Δ%	-999,999% — 999,999%
Компаратор, память и интерфейс
компаратор Функция	Корзины (от BIN1 до BIN9, из корзин) и дополнительная корзина AUX
Память	Память настроек управления для сохранения/вызова

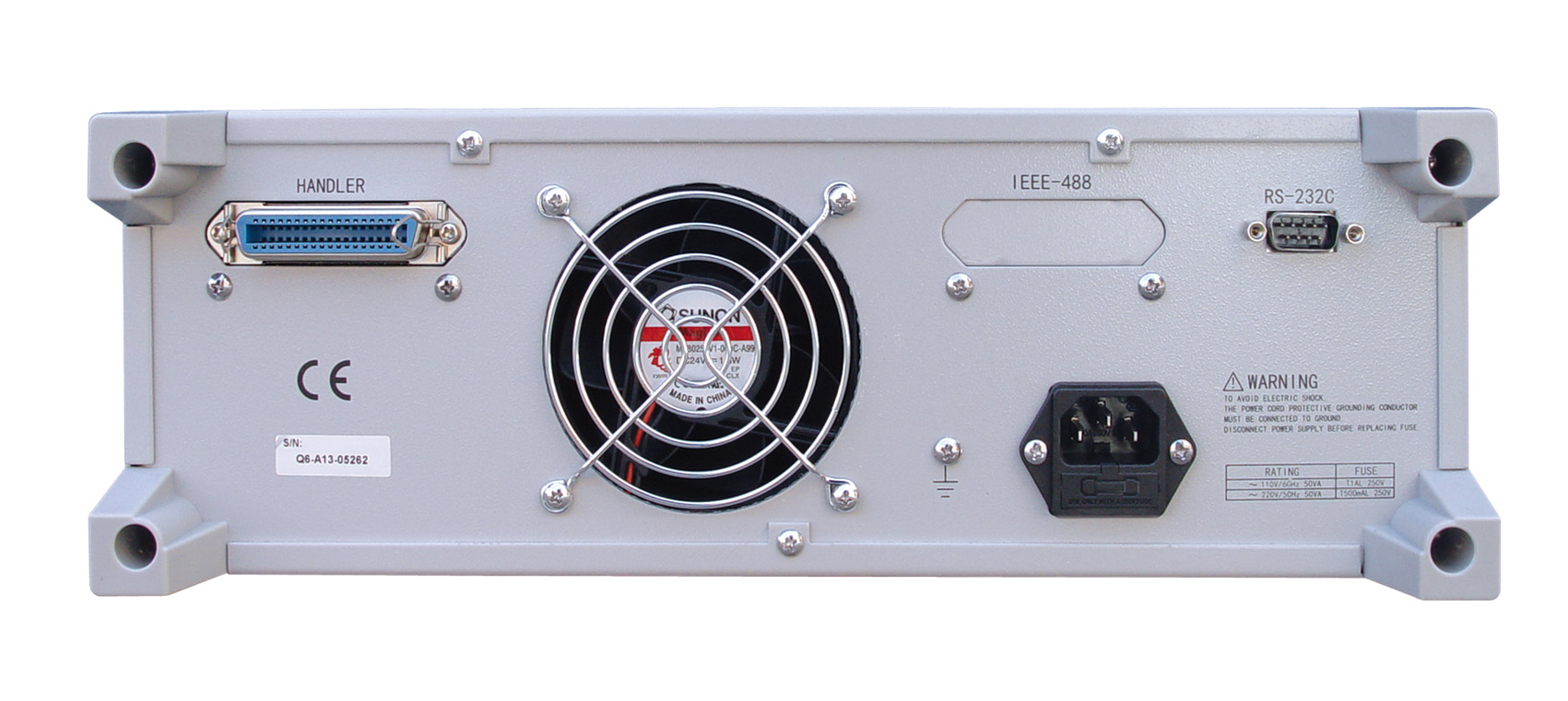

Интерфейс	RS-232C, HANDLER, GPIB (дополнительно)
Диапазон отображения измерений
|З|, Р, Х	0,00001 Ом — 99,9999 МОм
С	0,00001 пФ — 999,999 мФ
л	0,00001 мкГн — 9,99999 кГн
г, б	0,00001 мкс — 999,999 с
Д	0,00001 — 9,99999
Вопрос	0,00001 — 99999,9
θ(ГРАД)	-179,999º — 179,999º
