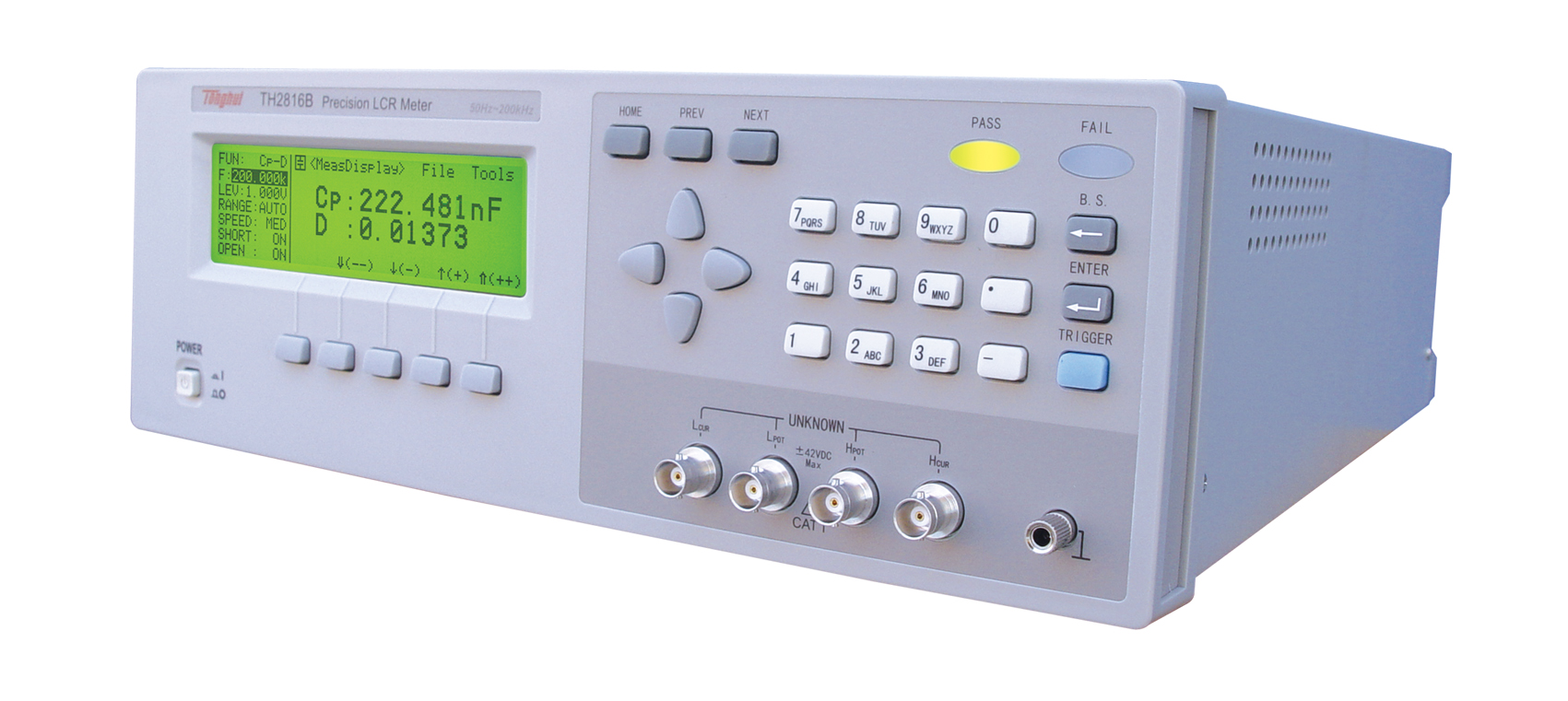

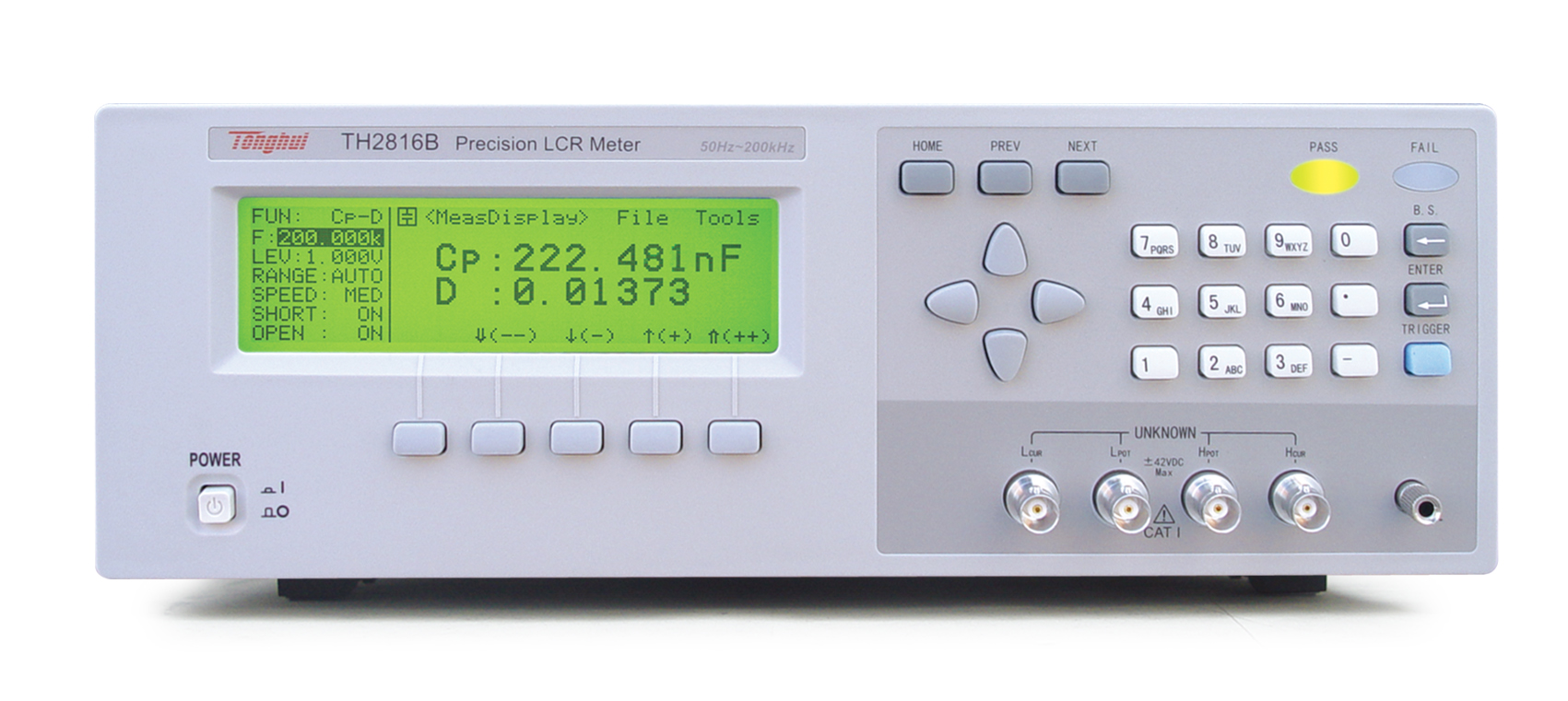

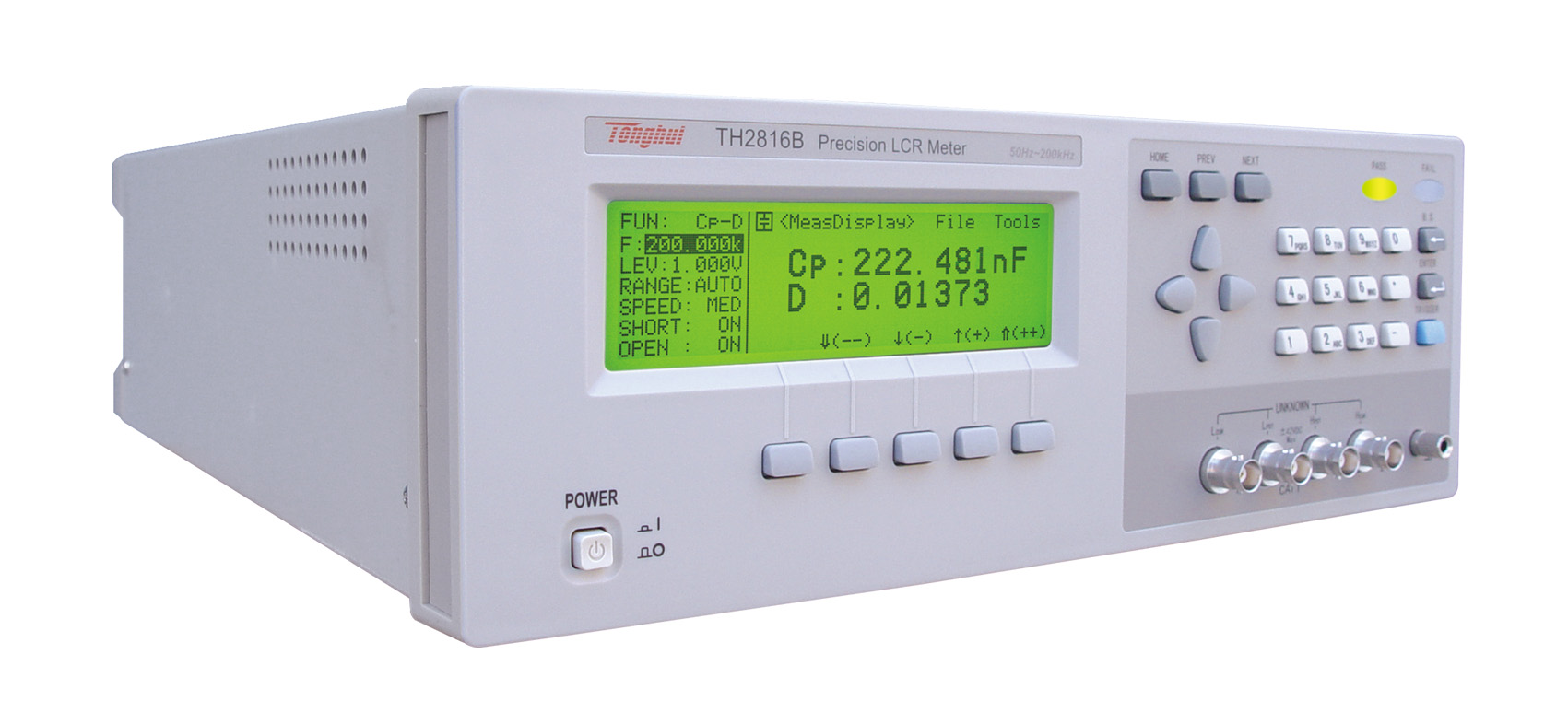

Прецизионный измеритель LCR TH2816B

Модель

TH2816B

Функция измерения

Параметр теста

|Z|, C, L, X, B, R, G, D, Q, θ

Базовая точность

0,1%

Эквивалентная схема

Серия и параллель

Математическая функция

Отклонение и процентное отклонение

Режим дальности

Автоудержание

Режим триггера

Внутренний, Ручной, Внешний и Шина

Измерение скорости

Медленно: 1,5 мсек/сек Средн.: 10 изм/сек Быстро: 30 изм/сек

Функция коррекции

Коррекция открытия, короткого замыкания и нагрузки

Измерительный терминал

5 терминалов

Скорость усреднения

1—255 Ом, только TH2816A/TH2817A

Время задержки

0—60сек, с шагом 1мс

Просмотр списка

Развертка списка до 4 частот, уровней сигнала и уровней смещения постоянного тока

Режим отображения

Прямой, ΔABS, Δ%, V/I (монитор V/I), номер бункера и счетчик бункера

Отображать

ЖК-дисплей с точечной матрицей 240×64, разрешение 6 цифр

Тестовый сигнал

Частота сигнала

50Гц, 60Гц, 80Гц, 100Гц, 120Гц, 150Гц, 200Гц, 250Гц, 300Гц, 400Гц, 500Гц, 600Гц, 800Гц, 1кГц, 1,2кГц, 1,5кГц, 2кГц, 2,5кГц, 3кГц, 4кГц, 5кГц, 6кГц, 01 , 12 кГц, 15 кГц, 20 кГц, 25 кГц, 30 кГц, 40 кГц, 50 кГц, 60 кГц, 80 кГц, 100 кГц, 120 кГц, 150 кГц, 200 кГц, 37 точек

Выходное сопротивление

30 Ом, 100 Ом

Тестовый уровень

от 10 мВ до 2,0 В, шаг 10 мВ

θ(РАД)

-3,14159 — 3,14159

Δ%

-999,999% — 999,999%

Компаратор, память и интерфейс

компаратор

Функция

Корзины (от BIN1 до BIN9, из корзин) и дополнительная корзина AUX

Память

Память настроек управления для сохранения/вызова

Интерфейс

RS-232C, HANDLER, GPIB (дополнительно)

Диапазон отображения измерений

|З|, Р, Х

0,00001 Ом — 99,9999 МОм

С

0,00001 пФ — 999,999 мФ

л

0,00001 мкГн — 9,99999 кГн

г, б

0,00001 мкс — 999,999 с

Д

0,00001 — 9,99999

Вопрос

0,00001 — 99999,9

θ(ГРАД)

-179,999º — 179,999º
