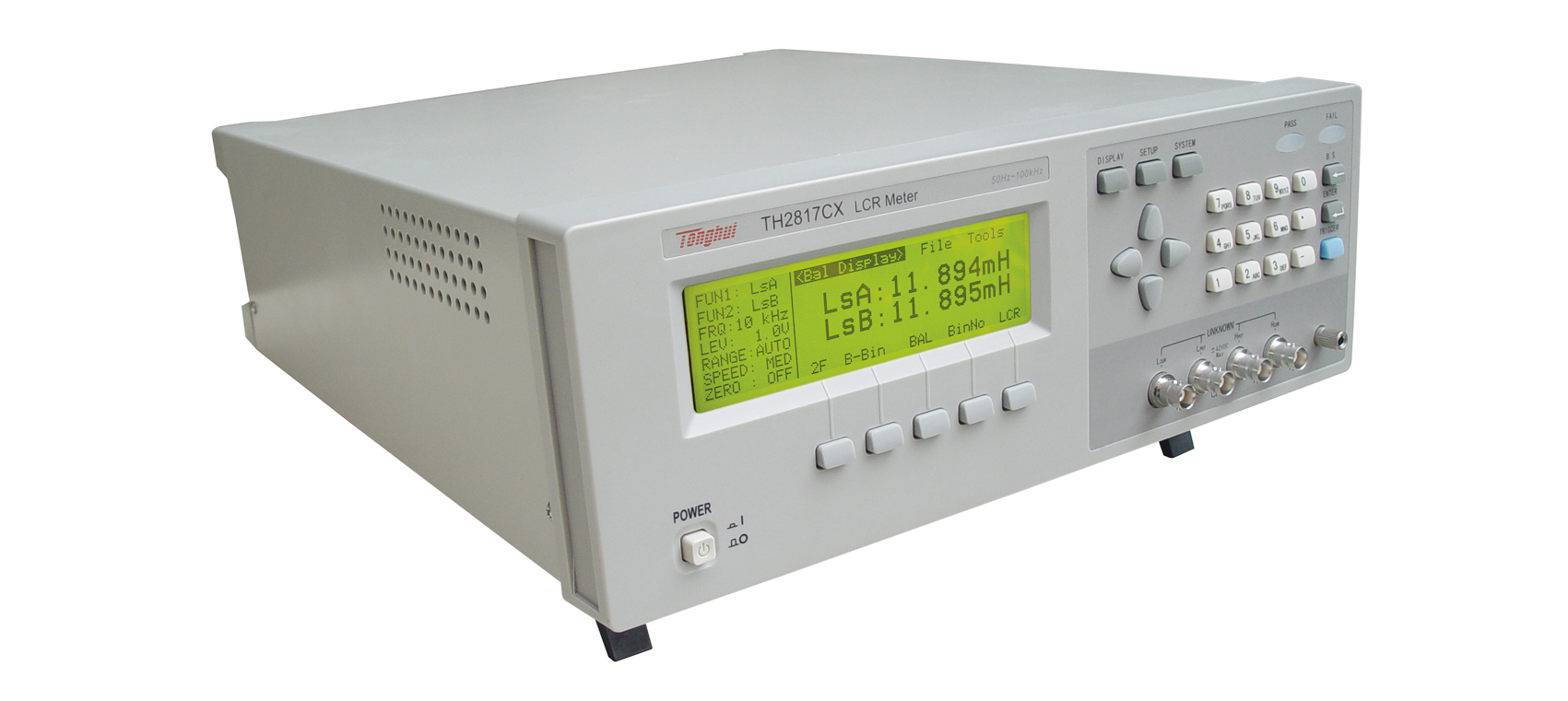

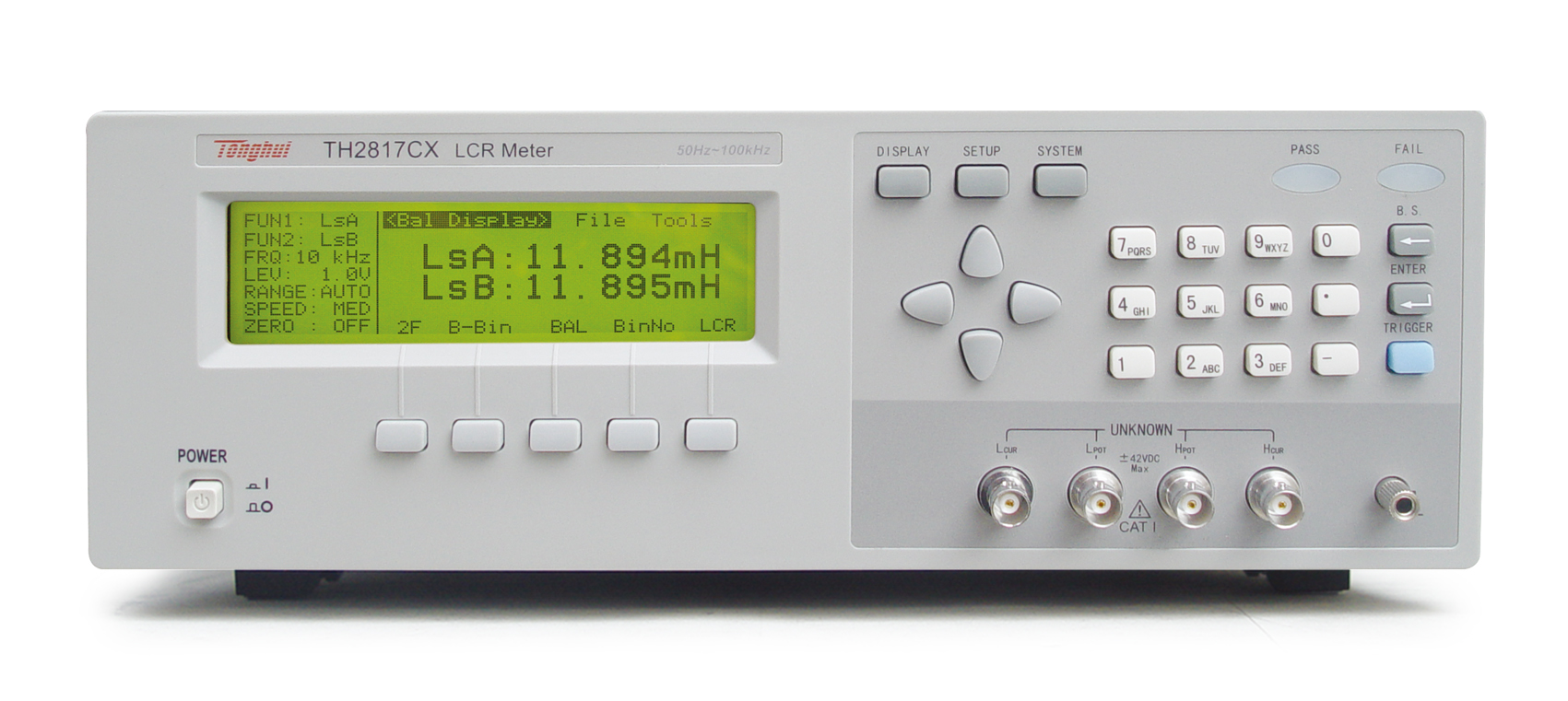

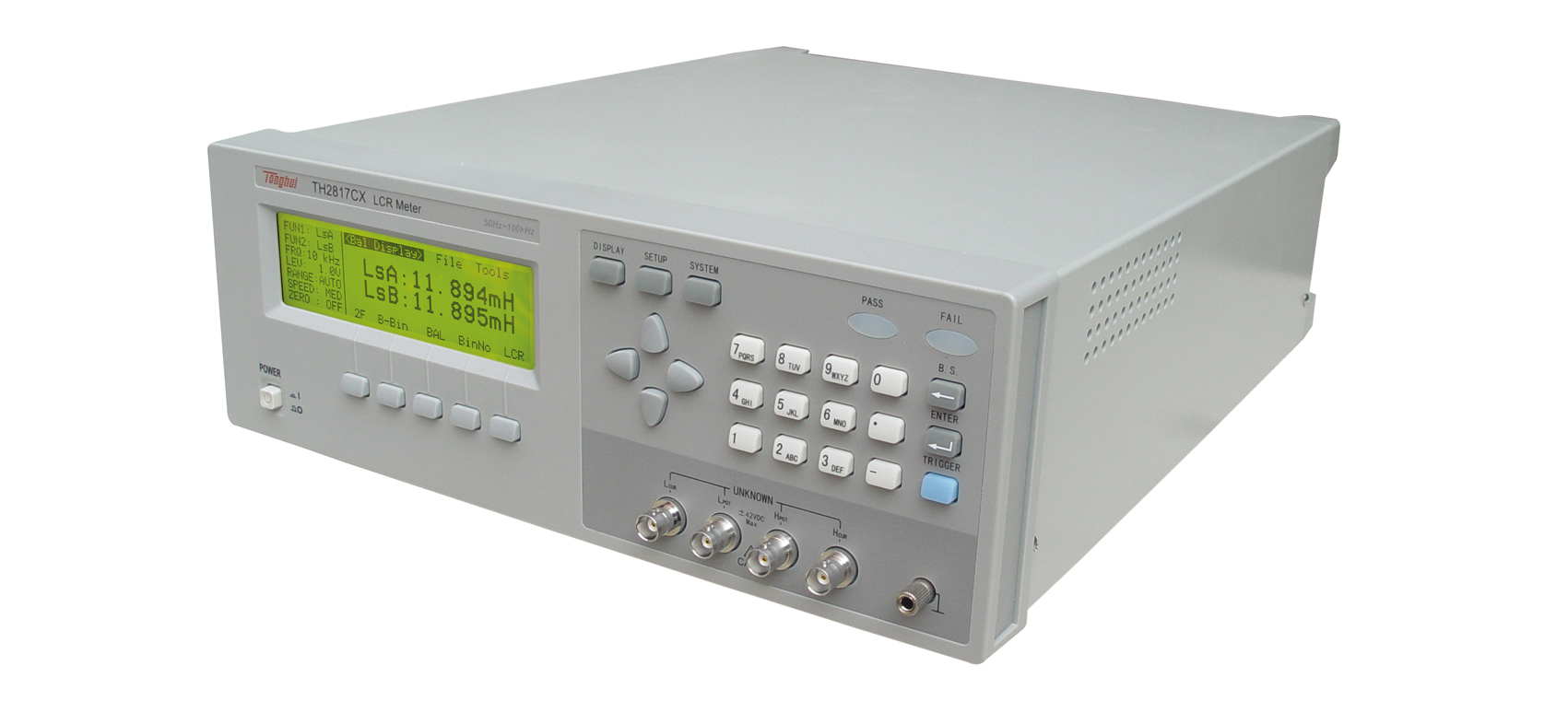

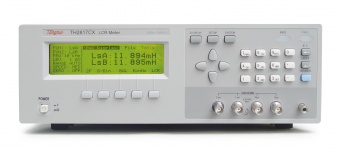

Измеритель LCR TH2817CX

Измеритель LCR TH2817CX:

■  Пассивные компоненты:

Оценка параметров импеданса конденсаторов, катушек индуктивности,
Сердечники, резисторы, пьезоэлектрические устройства, трансформаторы, компоненты микросхем и сетевые компоненты

■  Другие компоненты:

    Оценка импеданса печатных плат, реле, переключателей, кабелей, аккумуляторов и т. д.

Технические параметры

Модель			ТН2817С+	TH2817CX	TH2817C
Базовая точность			0,1%
Тестовая частота			50 Гц, 60 Гц, 100 Гц, 120 Гц, 1 кГц, 10 кГц, 20 кГц, 40 кГц, 50 кГц, 100 кГц, всего 10 баллов
Параметры теста		LCR	L, C, R, Z|, D, Q, X, θd, θr, Vm, Im, △%	|Z|, R, X, C, L, Q, D, θ
		Трансформер	M, N, 1/N, L1/L2, DCR1/DCR2,C(первичная-вторичная), P(фаза), Lk1/Lk2(индуктивность рассеяния)	М, Н, 1/Н, Л2, ДКР2, ДКР
		Проверка баланса	Л, Р, З, ДКР	Л, С, Р, З, ДКР	------
В/И монитор			да	------
Тестовый уровень		переменный ток	0,1 В среднеквадратичного значения, 0,3 В среднеквадратичного значения, 1 В среднеквадратичного значения	0,1 В среднеквадратичного значения, 0,3 В среднеквадратичного значения, 1 В среднеквадратичного значения
		ОКРУГ КОЛУМБИЯ	±1В	2В	------
Предвзятость			------	2В, можно расширить до 5В	------
Импеданс источника			10 Ом, 100 Ом опционально	30 Ом, 100 Ом
Конфигурация тестового терминала			5-контактный
Скорость теста (мс/время)			Быстро: 19 мс; Средний: 83 мс; Медленно: 333 мс	Быстро: 50 мс; Средний: 125 мс; Медленно: 500 мс
Нулевая очистка			Открыть, Коротко, Загрузить	Открытый, короткий
Просмотр списка			10-точечная развертка списка	------
Эквивалентная схема			Серия, Параллельный
Режим диапазона			АВТОУДЕРЖАНИЕ
Режим триггера			Внутренний, Внешний, Ручной, Шина
Среднее время			1-255	------
Арифметическая операция			Прямое чтение,△ABS,△%	Прямое чтение,△%
Задерживать			Задержка срабатывания, ступенчатая задержка: 0—60 000 с, шаг 1 мс	------
Общая функция			Серийный, параллельный эквивалентный режим, калибровка: обрыв цепи, короткое замыкание, выбор диапазона: автоматический, ручной, режим запуска: INT, MAN, EXT, BUS, функция блокировки клавиатуры
компаратор			сортировка ящиков,BIN1-BIN9,NG,AUX; Функция подсчета бункеров PASS, FALL Светодиодный дисплей на передней панели	бины (3 бина для PASS, 1 бин для FAIL, 1 бин для AUX)
Память	Энергонезависимая память		наборы файлов настроек прибора LCRZ	группы файлов настроек прибора	группы файлов настроек прибора
	Флешка		Файлы настроек прибора, CSV-файлы результатов измерений	------	------

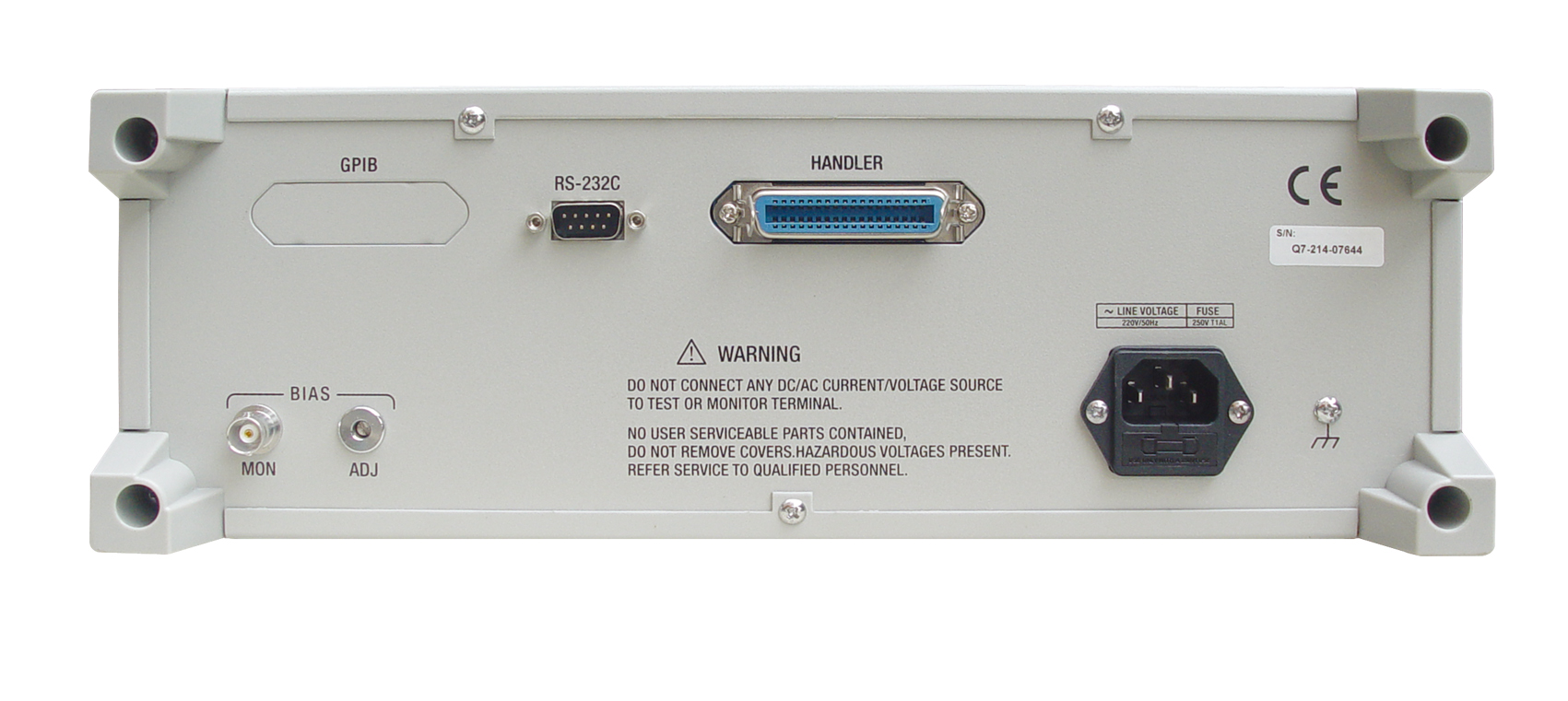

Интерфейс			RS232/RS485 (опция), ОБРАЩАТЕЛЬ, USB-ХОСТ, USB-УСТРОЙСТВО	RS232, ОБРАЩАТЕЛЬ, GPIB (опция)
