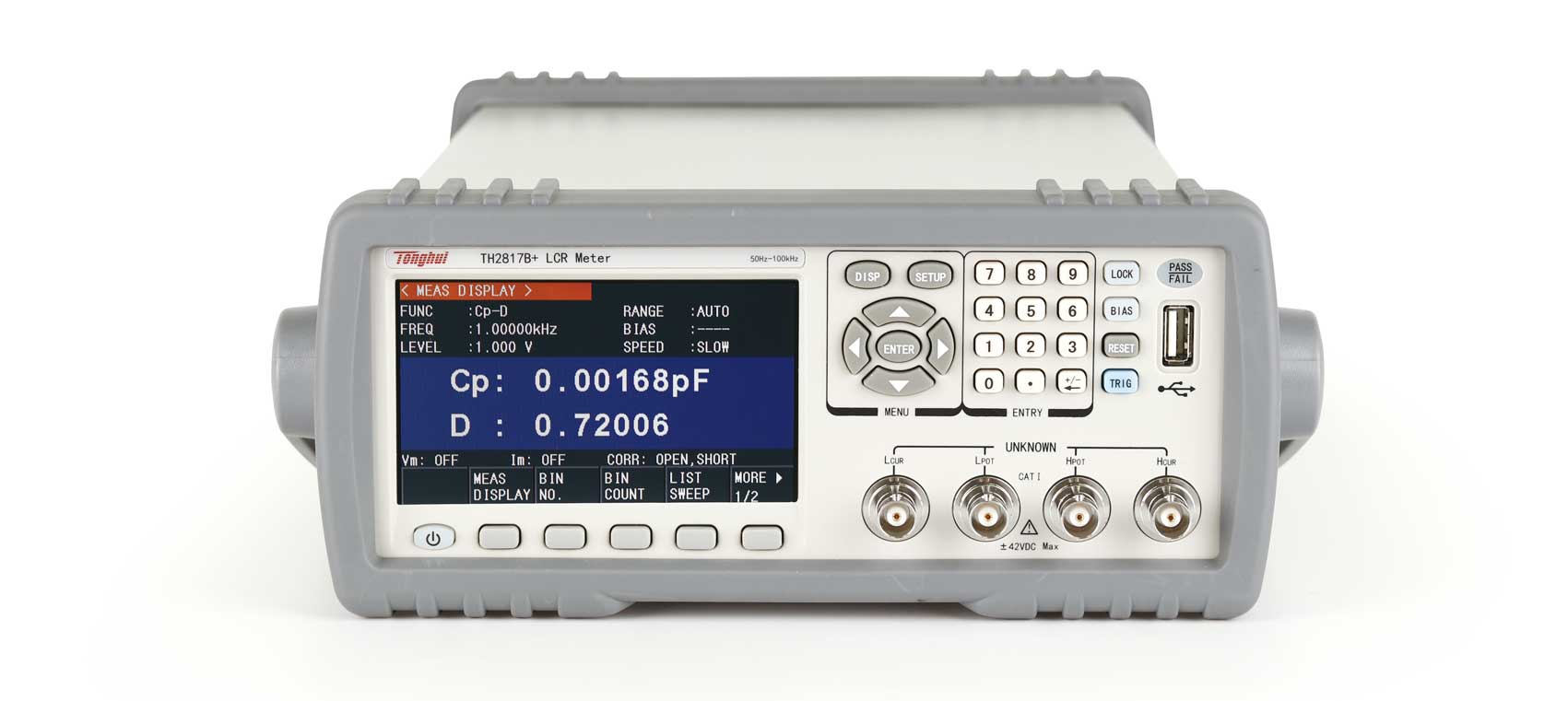

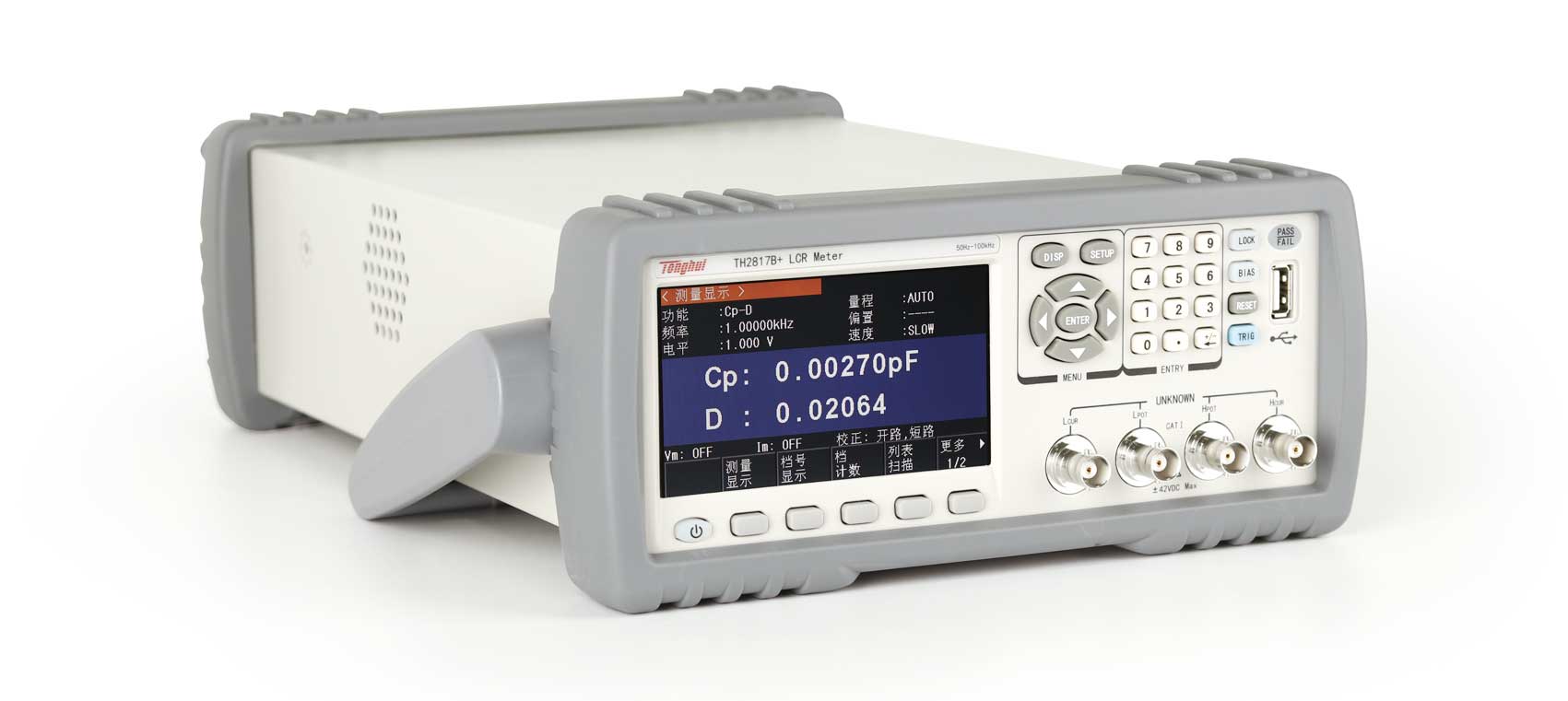

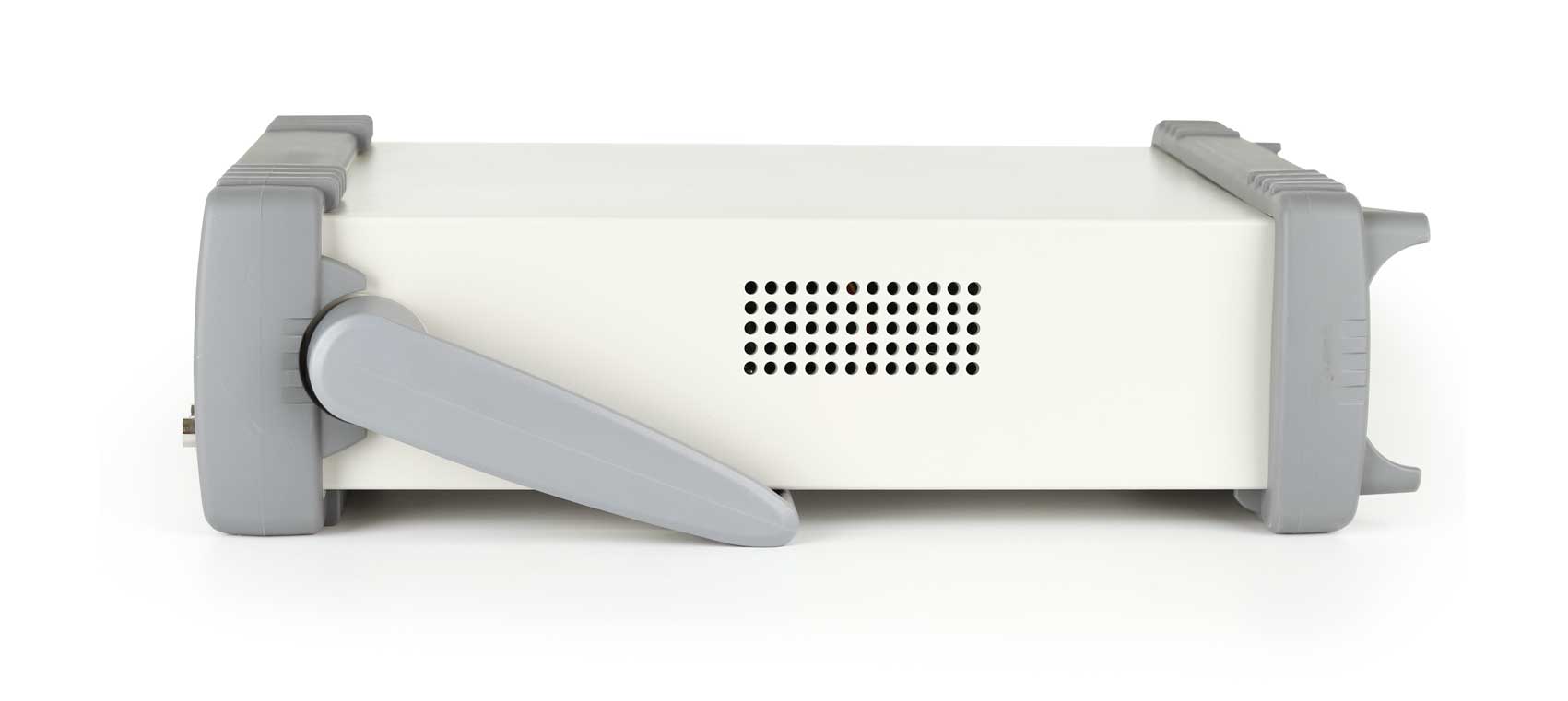

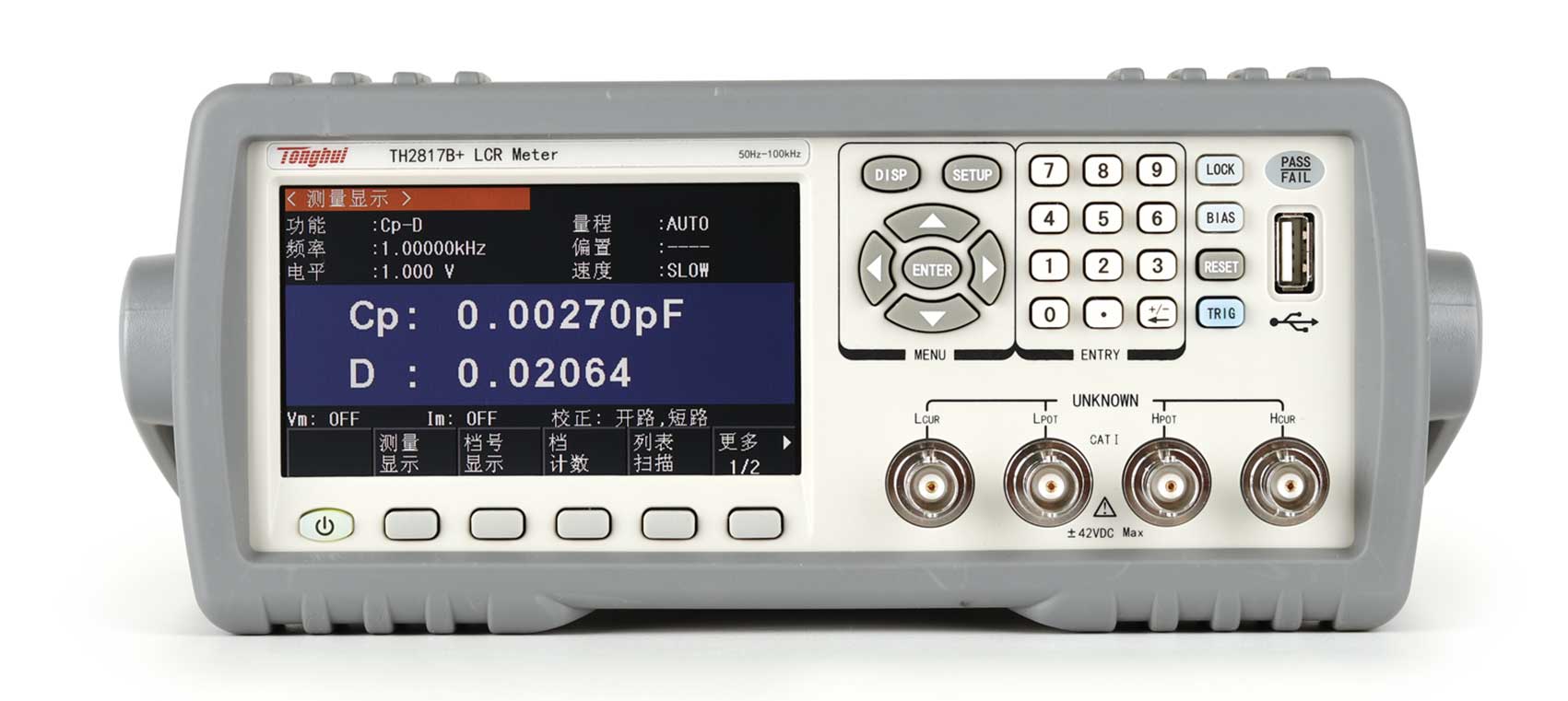

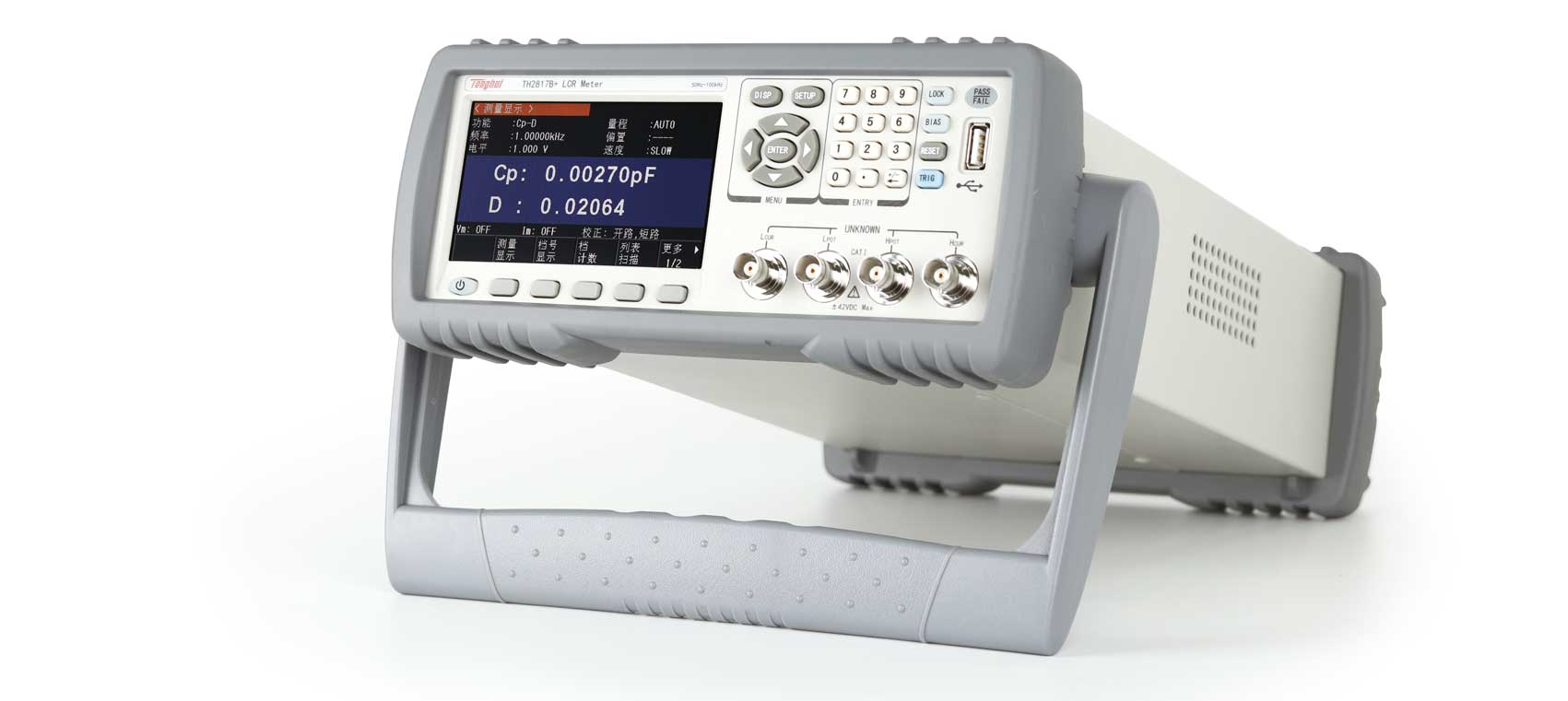

Измеритель LCR TH2817B плюс

Измеритель LCR TH2817B плюс:

■ Пассивные компоненты:

Оценка параметров импеданса конденсаторов, катушек индуктивности,
Сердечники, резисторы, пьезоэлектрические устройства, трансформаторы, компоненты микросхем и сетевые компоненты

■ Другие компоненты:

   Оценка импеданса печатных плат, реле, переключателей, кабелей, аккумуляторов и т. д.

Технические параметры

Модель		TH2817B+	TH2817B
Базовая точность		0,1%
Тестовая частота		50 Гц, 60 Гц, 100 Гц, 120 Гц, 1 кГц, 10 кГц, 20 кГц, 40 кГц, 50 кГц, 100 кГц, всего 10 баллов
Параметры теста		L, C, R, Z|, D, Q, X, θd, θr, Vm, Im, △%	L, C, R, Z|, Q, D, X, θ
В/И монитор		да	------
Уровень тестового сигнала переменного тока		0,1 В среднеквадратичного значения, 0,3 В среднеквадратичного значения, 1 В среднеквадратичного значения
Конфигурация тестового терминала		5-контактный
Скорость теста (мс/время)		Быстро: 19 мс; Средний: 83 мс; Медленно: 333 мсF≤120 Гц Быстро: 4XT+3 мс	Быстро: 50 мс; Средний: 125 мс; Медленно: 500 мс
Нулевая очистка		Открыть, Коротко, Загрузить	Открытый, короткий
Просмотр списка		10-точечная развертка по списку Каждая точка сканирования может быть отсортирована по отдельности, поддержка многочастотной комбинированной сортировки тестов Проверка сканирования по частоте и напряжению переменного тока	------
Эквивалентная схема		Серия, Параллельный
Режим диапазона		АВТОУДЕРЖАНИЕ
Режим триггера		Внутренний, Внешний, Ручной, Шина
Среднее время		1-255	------
Арифметическая операция		Прямое чтение, △ABS, △%	Прямое чтение, △%
Задерживать		Задержка срабатывания, ступенчатая задержка: 0—60 000 с, шаг 1 мс	------
Общие функции		Серийный, параллельный эквивалентный режим, калибровка: обрыв цепи, короткое замыкание, выбор диапазона: автоматический, ручной, режим запуска: INT, MAN, EXT, BUS, функция блокировки клавиатуры
компаратор		сортировка бинов, BIN1-BIN9, NG, AUX; Функция подсчета бункеров PASS, FALL Светодиодный дисплей на передней панели	сортировка бинов, инструкции PASS/FAIL
Память	Энергонезависимое хранилище	наборы файлов настроек прибора LCRZ	десять групп файла настроек прибора
	Флешка	Файлы настроек прибора, CSV-файлы результатов измерений	------

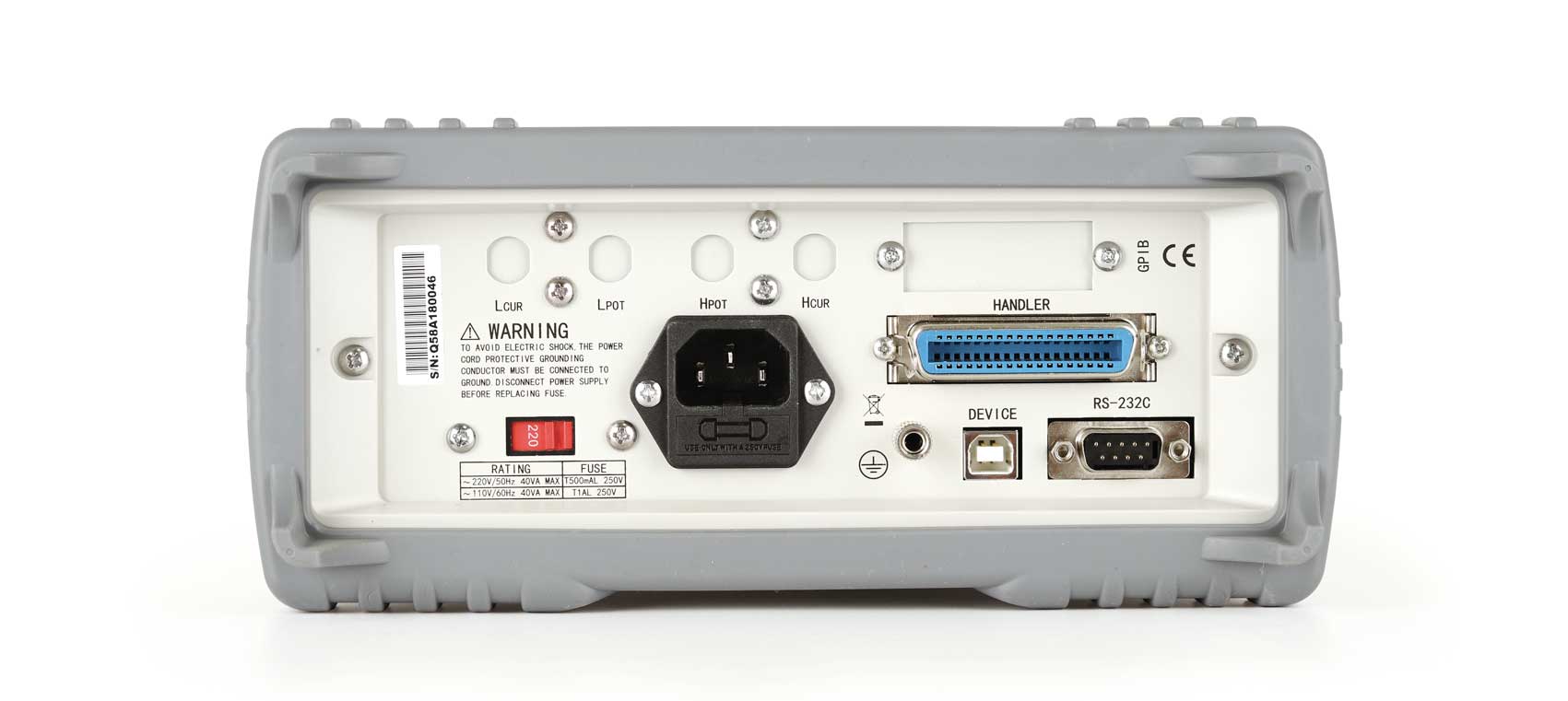

Интерфейс		RS232/RS485 (опция), ОБРАЩАТЕЛЬ, USB-ХОСТ, USB-УСТРОЙСТВО	RS232, ОБРАЩАТЕЛЬ, GPIB (опция)
